HW-CL11
Le récepteur du module de liaison sans fil (HW-CL11) se monte dans le véhicule et s’associe à l’émetteur du module de liaison sans fil (HW-CL12) afin que vous puissiez afficher la vue d’une caméra AHD arrière sur l’écran de surveillance en cabine sans faire passer un long câble GX-12 sur toute la distance entre la caméra et la cabine. Après l’association, le récepteur reçoit la vidéo sans fil de l’émetteur et la transmet au concentrateur multicaméra IA ou au connecteur de caméra HD pour affichage. Le récepteur n’est pas alimenté par le concentrateur multicaméra IA et nécessite un raccordement d’alimentation distinct sur le même circuit d’alimentation que l’émetteur. Dans une installation tracteur routier-remorque, ce chemin partagé correspond généralement au circuit ABS de la remorque. Lorsqu’il est installé sur une remorque, le module de liaison sans fil est conçu uniquement pour les remorques simples.
Utilisez ce guide pour installer le récepteur, raccorder l’alimentation et la vidéo, et valider la liaison avant de monter définitivement l’unité. Installez ensemble le premier récepteur et le premier émetteur afin de pouvoir confirmer l’association CPL avant de déployer des installations supplémentaires. L’association ne peut pas être confirmée tant que les deux unités ne sont pas installées et ne partagent pas le même circuit d’alimentation pour le CPL. Pour les étapes d’installation de l’émetteur, consultez le Guide d’installation de l’émetteur du module de liaison sans fil. Pour valider l’association, consultez Confirmer l’association du module de liaison sans fil. Lorsque la liaison échoue, consultez Dépanner le module de liaison sans fil.

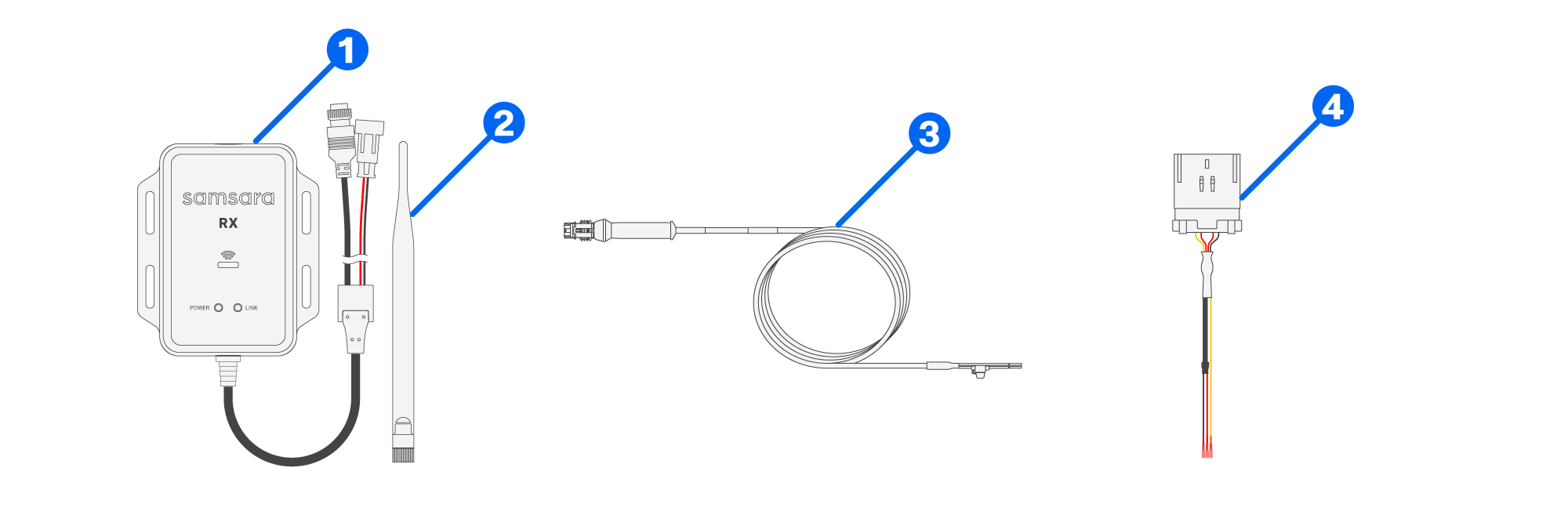

Rassemblez le matériel Samsara, les outils et les consommables suivants avant d’installer le récepteur.
|
Quantité |
Description |
|
|---|---|---|
|
|
1 |
Récepteur du module de liaison sans fil HW-CL11 |
|
|
1 |
Antenne 2,4 GHz, flexible (incluse dans la boîte du HW-CL11) |
|
|
1 |
Faisceau d’alimentation CBL-CL-APWR (inclus dans la boîte du HW-CL11) |
|
|
1 |
CBL-MC-RP1226-PWR (en option ; dépend de la marque, du modèle et de l’année) |
|
(non illustré) |
1 |
Câble CBL-MC-GX5 (5 m), CBL-MC-GX10 (10 m) ou CBL-MC-GX15 (15 m) entre le récepteur et le concentrateur multicaméra IA |
|
Outils et consommables |
||
|
Selon les besoins |
Perceuse ou visseuse à chocs ; embout cruciforme ; pistolet à air chaud ; multimètre ; pinces à dénuder ; pince à sertir ; pinces coupantes |
|
|
4 |
Vis de montage, vis auto-perceuse ST4.2 × 19 mm, SS304, passivée, tête cruciforme n° 2 (incluse dans la boîte) |
|
|
1 de chaque |
Adaptateurs de fusibles : mini, small, medium et micro 2 (inclus dans la boîte) |
|
|
2 |
Cosse cylindrique femelle à sertir, 18–22 AWG pour onglet de 0,158 po (incluse dans la boîte) |
|
|
2 |
Cosses à fourche à sertir, 16–22 AWG pour borne de 1/4 po (incluses dans la boîte) |
|
|
2 |
Posi-Tap pour les installations en cabine uniquement (non inclus). N’utilisez pas de Posi-Tap à l’extérieur de la cabine du véhicule. |
|
|
5 |
Colliers de serrage pour câbles (non inclus) |
|
|
1 |
Porte-fusible à dérivation medium pour les installations sur boîte à fusibles avec les adaptateurs de fusibles (non inclus) |
|
|
2 de chaque |
Fusibles automobiles medium : 5 A, 15 A et 30 A (non inclus) |
|
Effectuez ces prérequis avant de sélectionner et de câbler une source d’alimentation.
-
Identifiez l’emplacement d’installation du concentrateur multicaméra IA ou du connecteur de caméra HD.
Si le centre opérationnel ou le connecteur n’est pas installé, effectuez cette installation en parallèle des travaux sur le récepteur. Consultez le Guide d’installation du concentrateur multicaméra IA ou L’intégration d’une caméra tierce à l’aide du connecteur de caméra HD Samsara.
-
Rassemblez le matériel du récepteur, le faisceau d’alimentation, le câble GX-12, les outils et les consommables indiqués dans Matériel requis.
-
Identifiez la source d’alimentation du récepteur en suivant l’ordre indiqué dans Choisir une source d’alimentation pour le récepteur, puis confirmez la tension et le comportement au contact à l’aide d’un multimètre.
Après avoir câblé l’alimentation, validez que la source permet l’association CPL avec l’émetteur. Effectuez Confirmer l’association du module de liaison sans fil.
Évaluez les sources d’alimentation du récepteur dans cet ordre. Utilisez un multimètre pour confirmer que la source sélectionnée est de 12 V, qu’elle commute avec le contact (sauf si vous avez besoin d’une alimentation constante pour le mode stationnement) et qu’elle partage le chemin d’alimentation ABS de la remorque afin que le CPL puisse atteindre l’émetteur.
-
Port RP1226 (avec CBL-MC-RP1226-PWR lorsqu’il est disponible, ou en se raccordant aux fils d’allumage et de masse du RP1226)
-
Boîte à fusibles (fusible d’allumage d’alimentation de la remorque ABS)
-
Se raccorder directement à la ligne ABS
Note
Lorsque la caméra doit rester active pendant le mode stationnement, raccordez-la à une source d’alimentation constante qui ne commute pas avec le contact, tout en maintenant le récepteur du même côté de tout filtre CPL que l’émetteur.

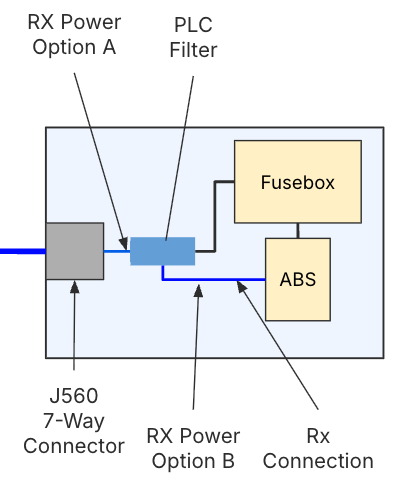

Lorsque les options d’alimentation précédentes ne permettent pas de créer une paire de liaison, certains tracteurs routiers comportent un filtre entre l’alimentation de la batterie et la prise 7 voies. Alimentez le récepteur depuis le côté 7 voies de ce filtre, ou depuis le côté relié à l’ECU ABS du tracteur routier, afin que les deux unités partagent le même circuit d’alimentation. Pour les étapes de débogage, consultez Dépanner le module de liaison sans fil.
Utilisez d’abord cette option lorsque le CBL-MC-RP1226-PWR est disponible pour le véhicule.
-

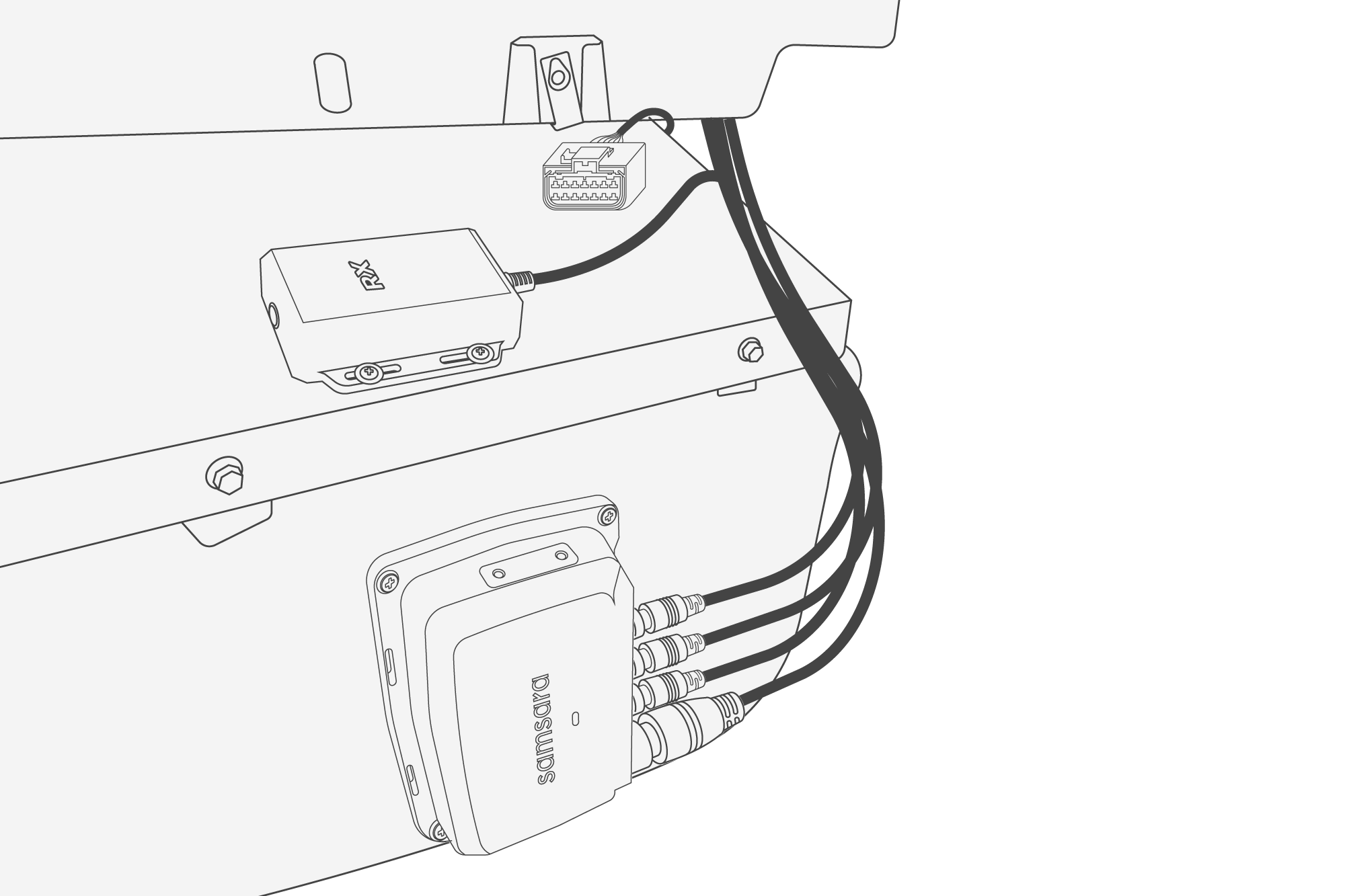

Retirez le panneau de tableau de bord de la console centrale pour exposer le connecteur RP1226.
-
Connectez le CBL-MC-RP1226-PWR au connecteur RP1226 du véhicule.
-

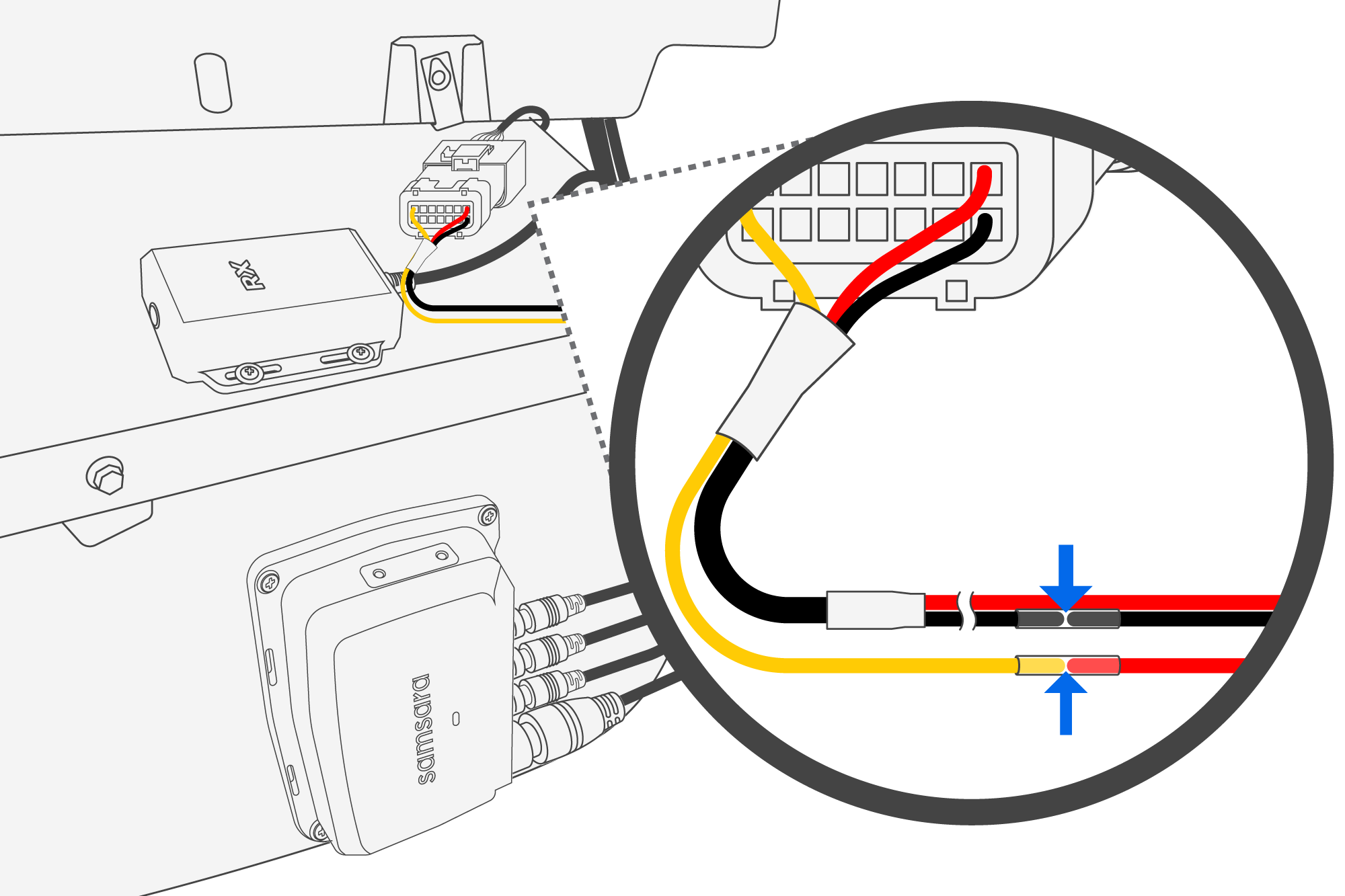

Connectez le fil d’allumage du CBL-MC-RP1226-PWR (jaune) au fil d’alimentation du CBL-CL-APWR (rouge), et connectez le fil de masse du CBL-MC-RP1226-PWR (noir) au fil de masse du CBL-CL-APWR (noir).
Dans le cadre d’une nouvelle installation, le fil rouge du CBL-MC-RP1226-PWR peut également être connecté au concentrateur multicaméra IA. Dans le cadre d’une installation de modernisation, terminez toute extrémité libre inutilisée (ruban isolant ou raccord bout à bout serti et thermorétracté) afin d’éviter tout court-circuit.
Utilisez cette option lorsque le véhicule dispose d’un connecteur RP1226 mais que vous n’utilisez pas le CBL-MC-RP1226-PWR.
-
Retirez le panneau de tableau de bord de la console centrale pour exposer le connecteur RP1226.
-

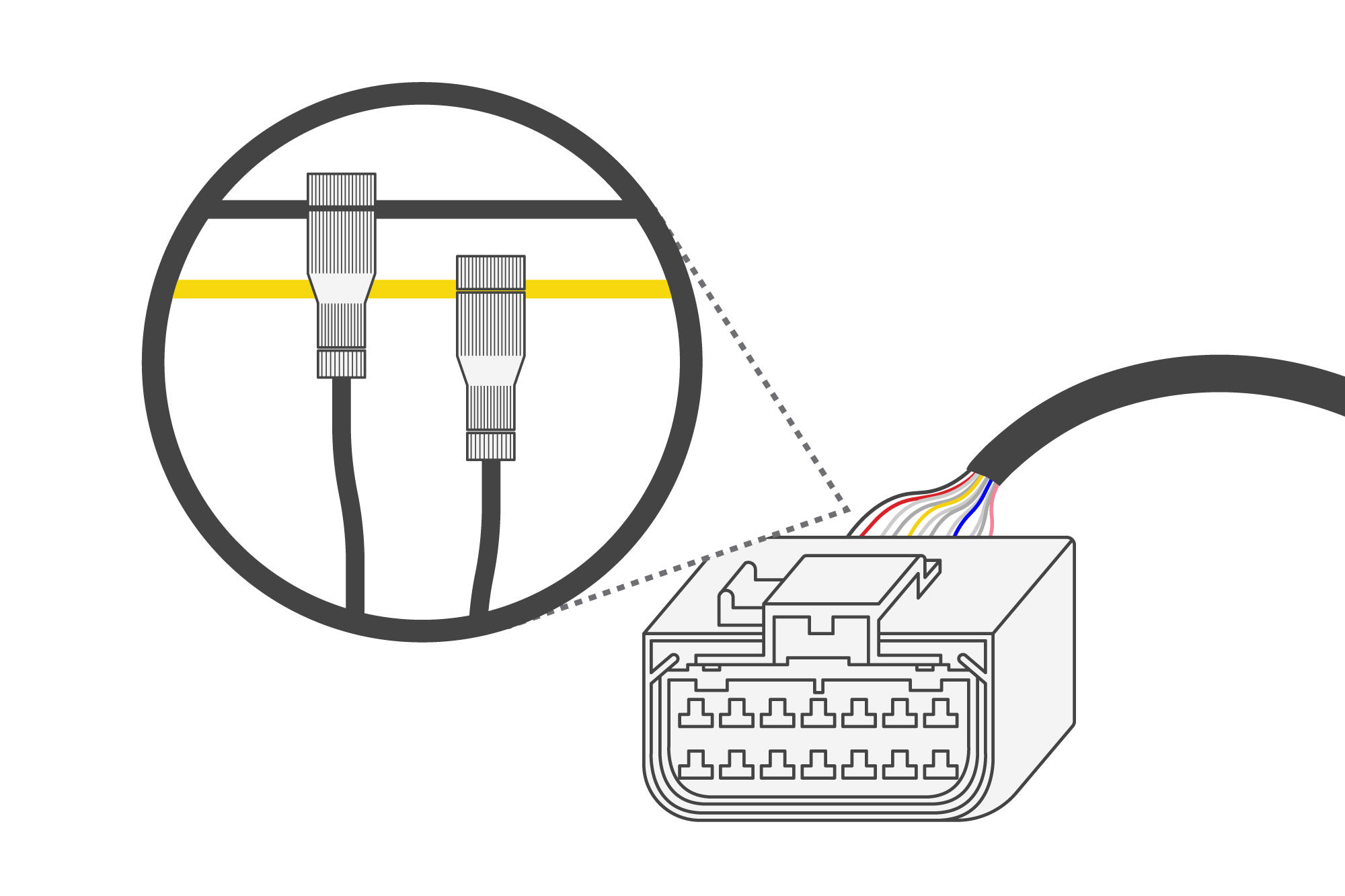

Identifiez le fil d’allumage (jaune) et le fil de masse (noir), puis réalisez un raccordement sur les deux fils ou utilisez des positaps sur ceux-ci.
Si vous utilisez des positaps, utilisez-les uniquement à l’intérieur de la cabine.
-
Connectez le fil de masse noir du CBL-CL-APWR à la connexion de masse du véhicule (noir), et connectez le fil d’alimentation rouge du CBL-CL-APWR à la connexion d’allumage (jaune).
Utilisez cette option lorsque l’alimentation RP1226 n’est pas disponible ou ne prend pas en charge l’association CPL.
-

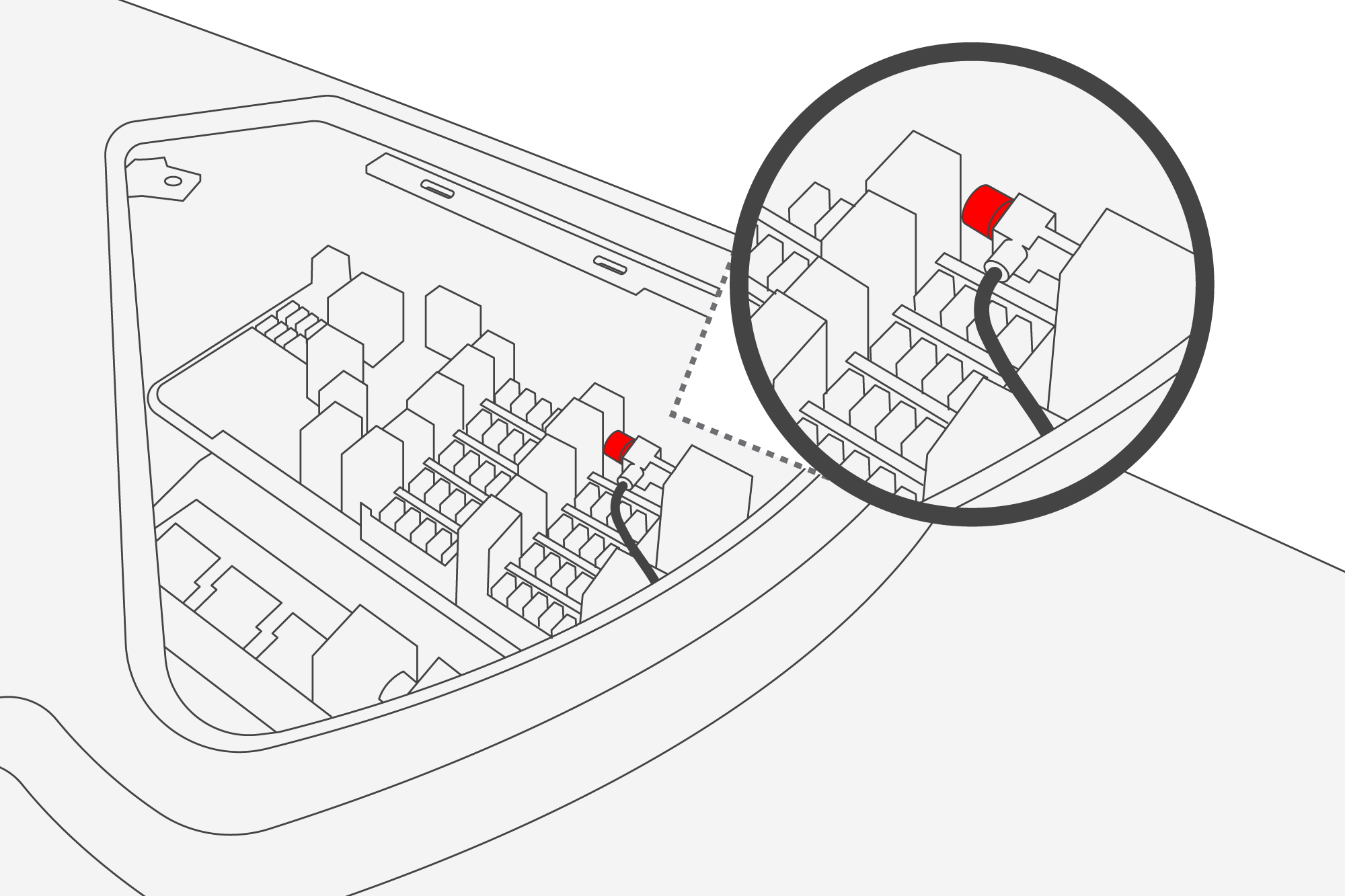

Accédez à la boîte à fusibles en retirant le panneau de tableau de bord devant le siège passager droit.
-

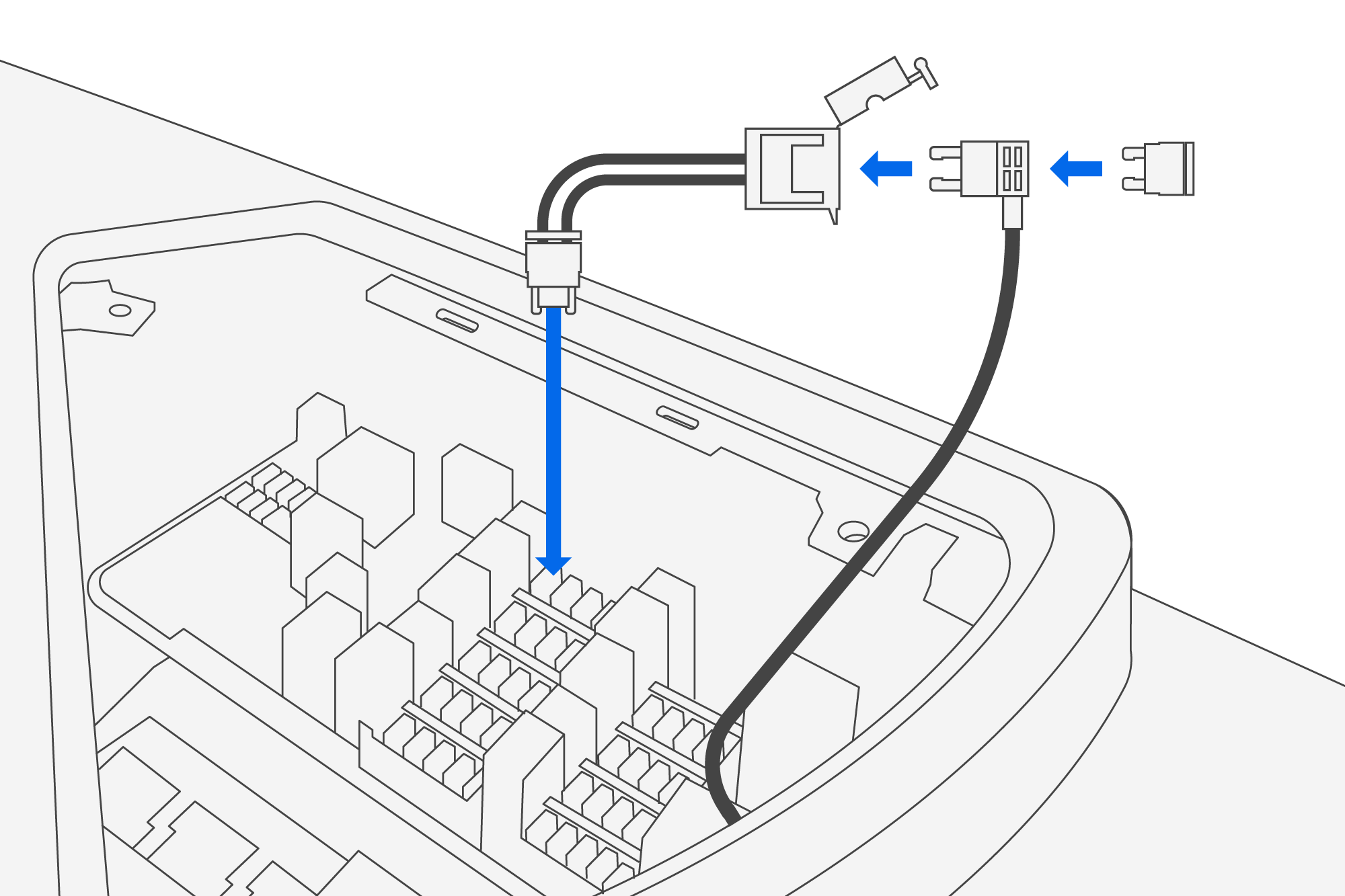

Utilisez un porte-fusible à dérivation pour accéder au fusible d’allumage de l’alimentation ABS de la remorque.
Lorsque la boîte à fusibles est trop encombrée pour le porte-fusible à dérivation, utilisez une rallonge de porte-fusible à dérivation pour atteindre la boîte à fusibles, puis connectez le porte-fusible à dérivation à la rallonge.
-
Connectez le fil d’alimentation du porte-fusible à dérivation (rouge) au fil d’alimentation du CBL-CL-APWR (rouge), et connectez le fil de masse du CBL-CL-APWR (noir) à la masse.
Utilisez cette option lorsque les sources d’alimentation précédentes n’établissent pas de liaison CPL, y compris sur les véhicules équipés d’un filtre entre l’alimentation batterie et la prise 7 voies.
-
Identifiez l’ECU ABS sous le tableau de bord ou ailleurs sur le véhicule.
-
Identifiez le faisceau ABS tracteur-remorque.
-
Connectez le fil rouge du CBL-CL-APWR (alimentation) au fil d’alimentation ABS 12 V, et connectez le fil noir du CBL-CL-APWR (masse) à la masse du véhicule.
Lorsque cette connexion se trouve à l’extérieur de la cabine, utilisez une méthode d’installation étanche aux intempéries. N’utilisez pas de positaps à l’extérieur de la cabine.
Après avoir sélectionné et câblé une source d’alimentation, connectez le récepteur, validez la liaison et montez l’unité.
-
Vissez l’antenne sur le récepteur.
Serrez l’antenne à la main uniquement. N’utilisez pas de clé ni d’autres outils.
-

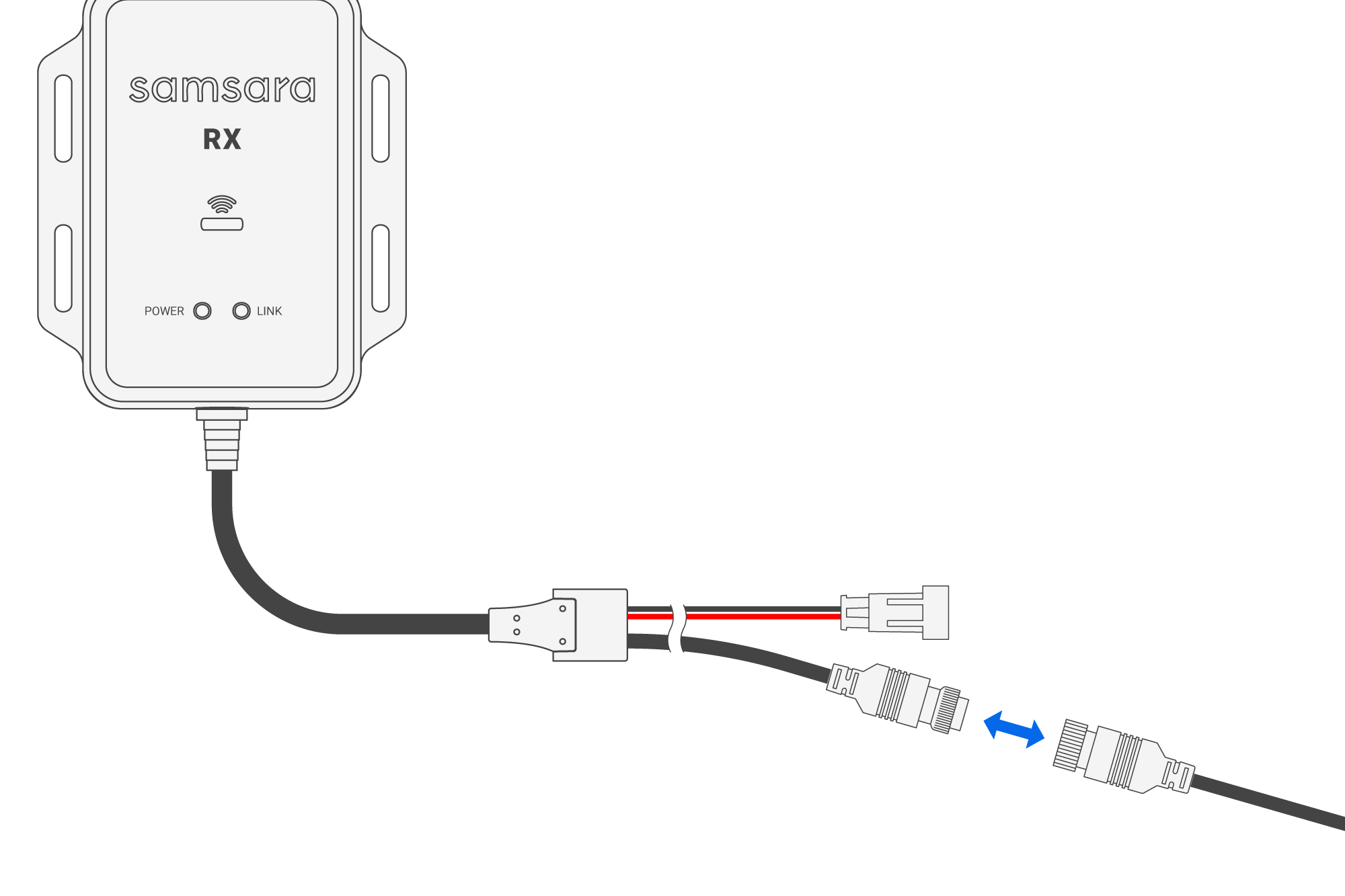

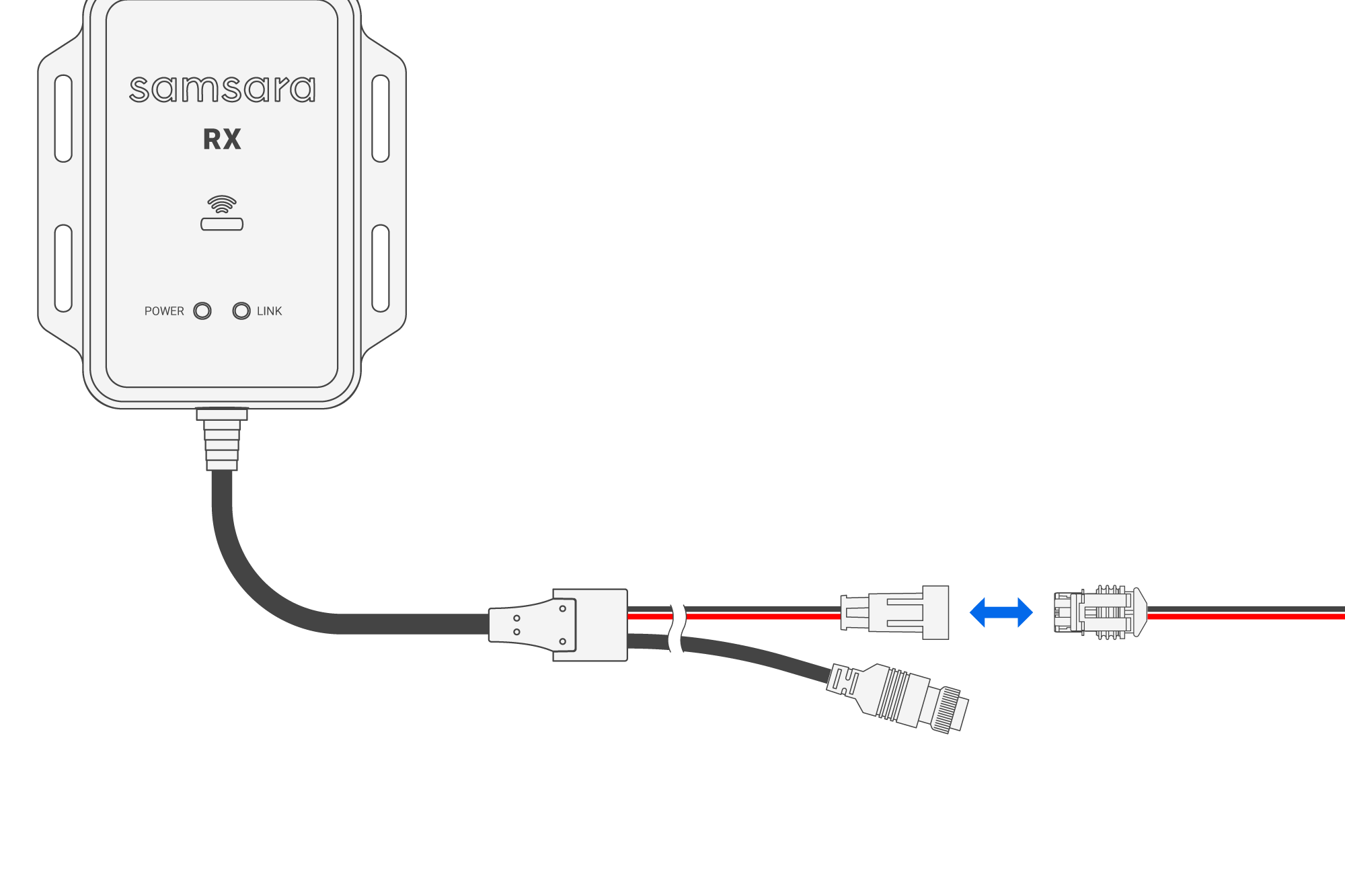

Connectez le CBL-CL-APWR au connecteur d’alimentation correspondant à 2 broches du récepteur.
-

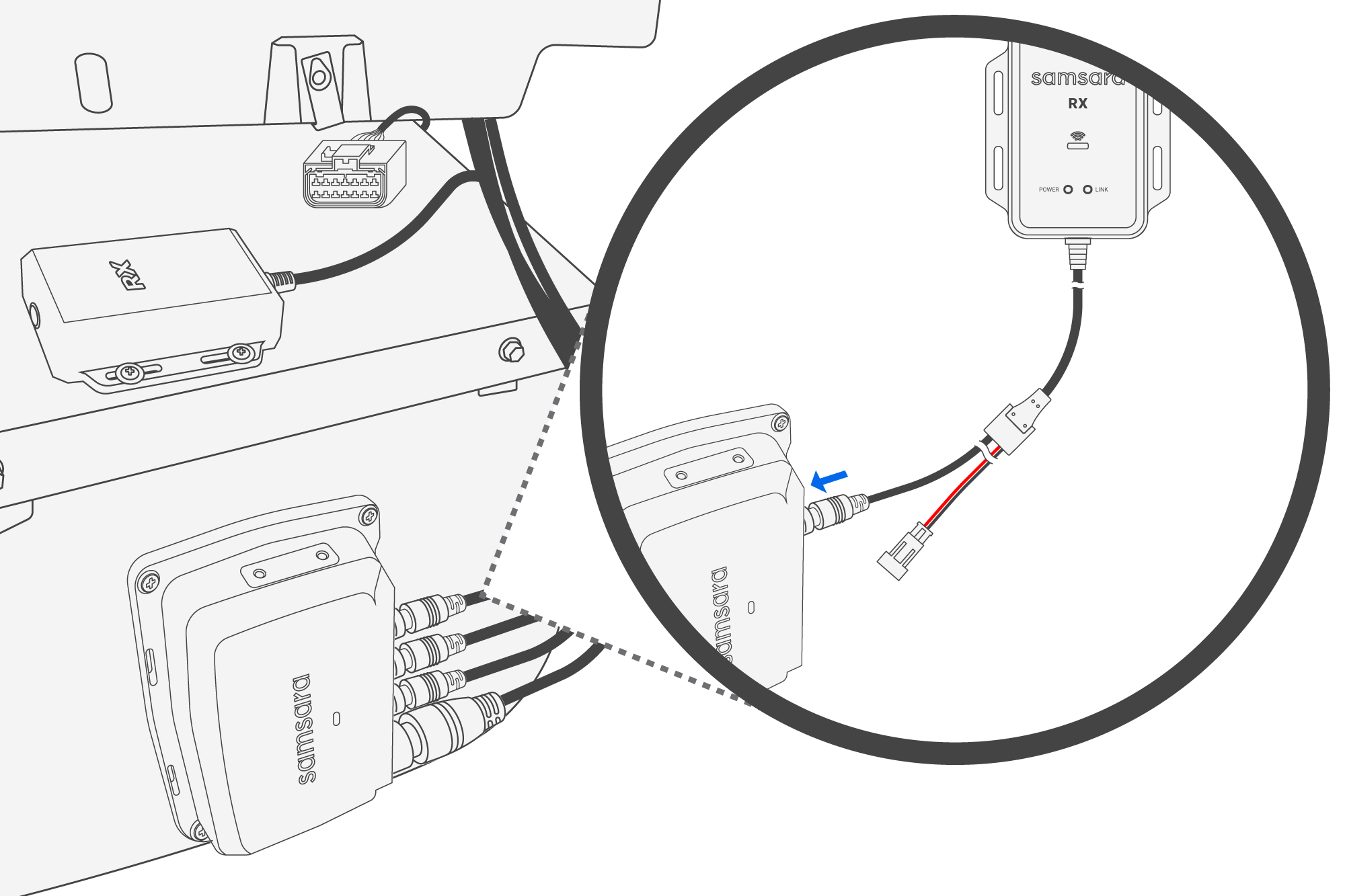

Connectez le câble GX-12 du récepteur au concentrateur multicaméra IA.
Si vous avez besoin d’une plus grande longueur, utilisez le CBL-MC-GX5, le CBL-MC-GX10 ou le CBL-MC-GX15. Le port 3 du concentrateur multicaméra IA est destiné à la caméra arrière. Le port 4 est destiné à une autre vue.
-
Identifiez un emplacement de montage pour le récepteur à moins de 6,5 pi (2 m) de la source d’alimentation.
Testez l’alimentation et la liaison émetteur-récepteur avant de monter définitivement le récepteur. Effectuez Confirmer l’association du module de liaison sans fil. En cas d’échec de la liaison, consultez Dépanner le module de liaison sans fil.
-
Montez le récepteur à l’aide des vis, colliers de serrage de câble ou adhésif VHB fournis.
Vérifiez que le récepteur et les câbles n’obstruent pas les pédales, la tringlerie de direction, la visibilité du conducteur ou les panneaux d’airbag.
-
Confirmez la vue de la caméra arrière sur l’écran de surveillance en cabine.
Si la vue de la caméra est inversée, consultez Contrôles d’orientation de la caméra pour les flux du concentrateur multicaméra IA.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et règlements locaux applicables pour déterminer les éventuelles restrictions d'installation. Il incombe à l’installateur de se conformer à toutes les lois, réglementations et obligations liées au respect de la vie privée en vigueur dans sa juridiction lors de l’installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, ni d'ouvrir ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, causer des blessures physiques ou annuler la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP pertinent ou les conditions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions pourrait entraîner des blessures graves ou la mort.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec le fonctionnement ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas le matériel lorsque le véhicule n'est pas sécurisé ou lorsque le véhicule est allumé, sauf si le guide d'installation vous demande d'allumer le véhicule. N'installez pas et n'ajustez pas le matériel pendant la conduite ou l'utilisation du véhicule. N’installez pas ce matériel à un endroit susceptible de gêner la visibilité du conducteur, l’utilisation des commandes du véhicule ou à proximité des airbags ou dans leur zone de déploiement.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou autrement dangereux. Ce matériel peut éclater s'il est placé à proximité de matériaux inflammables ou autres matériaux dangereux, créant un risque d'incendie, de brûlure, de choc ou d'autres blessures graves. Ce produit comprend des condensateurs, qui peuvent présenter un risque potentiel d'incendie, d'explosion, de choc électrique ou de brûlure. Ne touchez à aucun condensateur à l'intérieur de ce matériel. Le matériel peut subir des dommages causés par l'eau si le joint est endommagé. Ne pas utiliser si le sceau semble endommagé.
Soyez toujours attentif à votre environnement et conduisez prudemment. Respectez le Code de la route et adaptez votre conduite aux conditions. Ne vous fiez pas uniquement au produit pour détecter les dangers ou éviter les collisions. Le matériel et les logiciels associés peuvent ne pas fonctionner comme prévu en fonction des conditions routières, du trafic, de la météo et d’autres facteurs.
Conservez ce matériel entre -22°F et 167°F (-30°C et 75°C). Le non-respect de la plage de température spécifiée pour ce matériel peut entraîner des risques pour la sécurité.
Le cas échéant, pour les véhicules fabriqués à partir de la fin de l’année 2019, les câbles/ports RP1226 doivent être utilisés (plutôt que les câbles/ports J1939) pour tous les appareils de télématique tiers.
Ce symbole présent sur le(s) produit(s) ou la documentation signifie que les équipements électriques et électroniques usagés ne doivent pas être jetés avec les déchets ménagers. Pour un traitement, une récupération et un recyclage appropriés, apportez ces produits dans un point de collecte agréé où ils seront acceptés gratuitement.
