HW-CL11 (récepteur) et HW-CL12 (émetteur)
Après avoir installé et mis sous tension l’émetteur du module de liaison sans fil (HW-CL12) et le récepteur (HW-CL11), confirmez l’association avant de monter définitivement l’une ou l’autre des unités. L’association utilise la communication par courant porteur en ligne (CPL) ; les deux unités doivent donc partager cette ligne d’alimentation. Ces vérifications s’appliquent à chaque circuit d’alimentation de l’émetteur et du récepteur.
Si la LED de connexion ne reste pas vert fixe ou si la caméra arrière ne s’affiche pas, consultez Dépanner le module de liaison sans fil.
Effectuez ces vérifications pour chaque installation. La première étape varie selon le type d’installation ; les vérifications de la LED et de la caméra sont identiques pour les installations tracteur routier-remorque et les installations sans remorque.
-
Installation tracteur routier-remorque : raccordez le câble 7 voies entre le tracteur routier et la remorque afin que les deux unités partagent le circuit d’alimentation ABS pour le CPL.
Installation sans remorque : ignorez la connexion 7 voies. Confirmez que l’émetteur et le récepteur partagent le même circuit d’alimentation pour le CPL.
-
Mettez le véhicule sous tension.
-

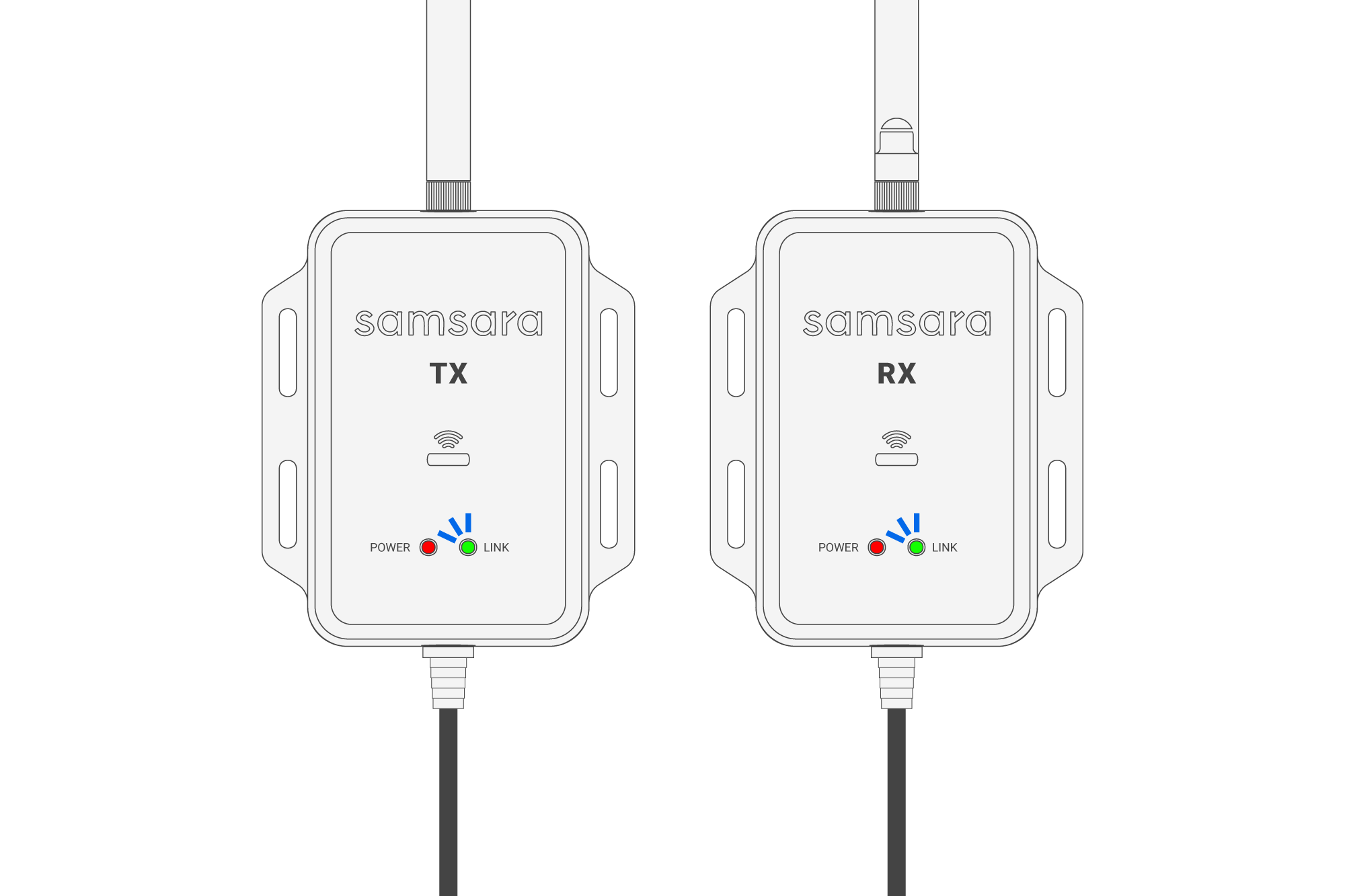

Sur l’émetteur comme sur le récepteur, confirmez que la LED d’alimentation s’allume en rouge fixe.
-
Attendez au moins 10 secondes, puis confirmez que la LED de connexion s’allume en vert fixe sur les deux unités.
Astuce
Si la LED de connexion ne devient pas vert fixe, mettez les deux unités hors tension puis de nouveau sous tension, attendez au moins 10 secondes et consultez Dépanner le module de liaison sans fil.
-
Lorsque la LED de connexion est vert fixe, confirmez que l’image de la caméra arrière s’affiche sur l’écran de surveillance en cabine.
Lorsque l’image de la caméra est inversée, consultez Contrôles d'orientation de la caméra pour les flux du concentrateur multicaméra IA.
Note
Les paramètres d’orientation s’appliquent au flux de la caméra, et non à chaque remorque. Si vous inversez l’image pour une remorque qui en a besoin, les remorques qui n’ont pas besoin de cette inversion affichent une image inversée lorsque vous basculez vers elles.
