HW-CL11 (récepteur) et HW-CL12 (émetteur)
Le module de liaison sans fil associe un émetteur monté sur la remorque (HW-CL12) à un récepteur monté dans la cabine (HW-CL11) afin que les flottes de tracteurs routiers et remorques puissent afficher dans la cabine la vue d’une caméra AHD arrière sans faire passer un long câble GX-12 sur toute la longueur de l’ensemble. L’émetteur alimente la caméra via GX-12 et transmet la vidéo sans fil une fois les unités associées. L’association utilise la communication par courant porteur en ligne (CPL) via le circuit d’alimentation ABS de la remorque sur le câble 7 voies ; les deux unités doivent donc partager cette ligne d’alimentation. Après l’association, la vidéo est sans fil ; le CPL n’est pas utilisé pour le flux vidéo. Le récepteur se connecte au concentrateur multicaméra IA ou au connecteur de caméra HD pour l’affichage sur l’écran de surveillance en cabine et nécessite une connexion d’alimentation distincte. Le module de liaison sans fil est prévu uniquement pour les remorques simples et n’est pas garanti pour les doubles ou triples remorques.
Utilisez cette rubrique pour choisir le bon chemin d’installation, puis suivez les guides liés de l’émetteur et du récepteur. Installez le premier émetteur et le premier récepteur sur un ensemble tracteur routier-remorque relié afin de pouvoir confirmer l’association CPL avant de déployer des installations supplémentaires. L’association ne peut pas être confirmée tant que les deux unités ne sont pas installées sur le même ensemble tracteur routier-remorque.
Note
Certains véhicules comportent un filtre de bruit électrique entre la batterie et le bus d’alimentation ABS de la remorque. Ce filtre peut bloquer le signal d’association CPL. Alimentez le récepteur du même côté du filtre que l’émetteur. Cela peut nécessiter de prendre l’alimentation à l’extérieur de la cabine.
Effectuez l’installation dans cet ordre :
-
Installez le récepteur dans la cabine à l’aide du guide d’installation du récepteur du module de liaison sans fil, et choisissez une source d’alimentation parmi les options d’alimentation du récepteur ci-dessous.
-
Installez l’émetteur sur la remorque à l’aide du guide d’installation de l’émetteur du module de liaison sans fil, et choisissez une méthode d’alimentation parmi les chemins d’installation de l’émetteur ci-dessous.
-
Avant de monter définitivement l’une ou l’autre unité, effectuez Confirmer l’association du module de liaison sans fil (LED d’alimentation rouge fixe et LED de connexion vert fixe sur les deux unités, et vidéo de la caméra arrière sur l’écran de surveillance en cabine).
-
Si la liaison échoue, consultez Dépanner le module de liaison sans fil, puis revenez à la méthode d’installation correspondante si vous devez modifier l’alimentation.
Choisissez le chemin d’alimentation du HW-CL12 qui correspond à la remorque. Commencez par l’ABS lorsqu’il est disponible ; si l’association échoue sur l’alimentation ABS, passez à la méthode 7 voies et consultez Dépanner le module de liaison sans fil pour les étapes de débogage. Ouvrez ensuite le guide de l’émetteur correspondant à la procédure appropriée :
-
Alimentation du module ABS : lorsque la remorque dispose d’un connecteur ABS 5 broches accessible (généralement les remorques fabriquées après 1999 ; hors équipements spécialisés tels que les porte-engins), effectuez l’installation avec CBL-CL-AABS au niveau de la connexion ABS. Suivez la procédure Installer l’émetteur avec l’alimentation du module ABS dans le guide d’installation de l’émetteur du module de liaison sans fil.
-
Alimentation 7 voies : lorsque le connecteur ABS n’est pas disponible, que la longueur du câble ABS est trop courte ou que le CPL du module ABS bloque l’association, modifiez CBL-CL-AABS en fils libres et alimentez depuis le circuit ABS/constant 7 voies de la remorque. Suivez la procédure Installer l’émetteur avec une alimentation 7 voies dans le guide d’installation de l’émetteur du module de liaison sans fil.
-
Installation hors remorque : lorsque vous n’installez pas l’appareil sur un circuit ABS standard de remorque ou sur un circuit 7 voies, modifiez CBL-CL-AABS en fils libres et raccordez-le à une source d’alimentation après contact appropriée de 10 à 30 V ainsi qu’à la masse. Suivez la procédure Installer l’émetteur sur un actif hors remorque dans le guide d’installation de l’émetteur du module de liaison sans fil.
Évaluez les sources d’alimentation du HW-CL11 dans cet ordre. Utilisez un multimètre pour confirmer que la source sélectionnée est de 12 V, qu’elle est commutée par le contact (sauf si vous avez besoin d’une alimentation constante pour le mode stationnement) et qu’elle partage la même source d’alimentation que l’émetteur afin que le CPL puisse atteindre l’émetteur. Ouvrez ensuite le guide d’installation du récepteur du module de liaison sans fil pour la procédure correspondante :
-
Port RP1226 utilisant CBL-MC-RP1226-PWR
-
Port RP1226 sans CBL-MC-RP1226-PWR
-
Boîte à fusibles (fusible d’allumage de l’alimentation ABS de la remorque)
-
Appuyer directement sur la ligne ABS
Note
Lorsque la caméra doit rester active pendant le mode stationnement, raccordez-la à une source d’alimentation constante qui n’est pas commutée par le contact, tout en veillant à maintenir le récepteur du même côté de tout filtre CPL que l’émetteur.

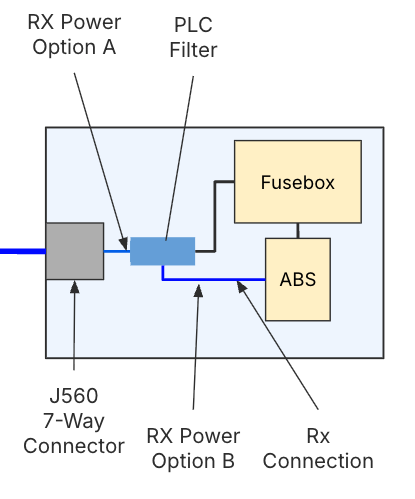

Si vous appuyez directement sur la ligne ABS et que les options d’alimentation précédentes ne permettent pas de créer une paire de liaison, alimentez le récepteur depuis le côté 7 voies de tout filtre situé entre l’alimentation de la batterie et le 7 voies, ou depuis le côté connecté à l’ECU ABS du tracteur routier, afin que les deux unités partagent le même circuit d’alimentation. Pour les étapes de débogage, consultez Dépanner le module de liaison sans fil.
