Si no conoce los detalles del problema del dispositivo, pero tiene acceso al dispositivo, observe el estado del LED y realice el flujo de trabajo correspondiente:
Estado: El VG tiene una falla de hardware y requiere reemplazo.
Comuníquese con Soporte para intercambiar el VG.
-
Desconecte el terminal telemático y espere aproximadamente 15 minutos para que la luz se apague por completo.
-
Vuelva a conectar el terminal telemático. Después de aproximadamente dos minutos, verifique el estado del LED en el frente del terminal telemático y siga los pasos para el patrón de luz correspondiente.
-
Si el problema persiste, póngase en contacto con Soporte .
Estado: El VG no está recibiendo datos de diagnóstico del vehículo y actualmente está en modo de baja potencia (solo VG55).
Realice un trayecto corto de 20 minutos con el vehículo para que el VG pase del modo de baja potencia al modo de alta potencia y comience la recolección de datos.
Estado: El VG no está recibiendo energía del vehículo.
-
Verifique que las conexiones de los cables entre el VG y el puerto de diagnóstico estén seguras.
-
Confirme que el VG está instalado con el cable adecuado. Para revisar la compatibilidad de los cables, consulte las Guías de instalación de cables para el VG34.
-
Confirme que la batería del vehículo tenga carga. Pase corriente al vehículo para encenderlo, si es necesario.
-
Verifique que el fusible asociado con el puerto de diagnóstico esté intacto y asentado correctamente en la caja de fusibles del vehículo.
-
Si es posible, pruebe otro terminal telemático vehicular u otro cable para asegurarse de que el vehículo esté proporcionando la energía adecuada.
Si el LED está en naranja después de cambiar el cable, póngase en contacto con Soporte para cambiar el cable original.
-
Use un voltímetro para verificar que el voltaje en la línea CAN sea de 12V DC. Si el voltaje no es de 12V DC, consulte el manual de mantenimiento del vehículo para obtener instrucciones sobre cómo solucionar problemas de suministro de energía al puerto de diagnóstico.
Los siguientes diagramas muestran los puntos de medición en los diagramas de pines Molex del VG34 y VG54/VG55.

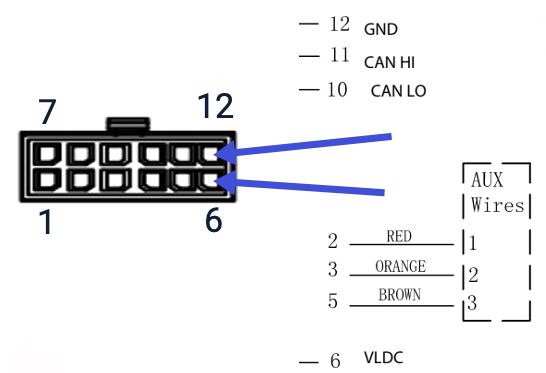

Diagrama de pines Molex del VG34 (ubicaciones de medición 6 y 12)

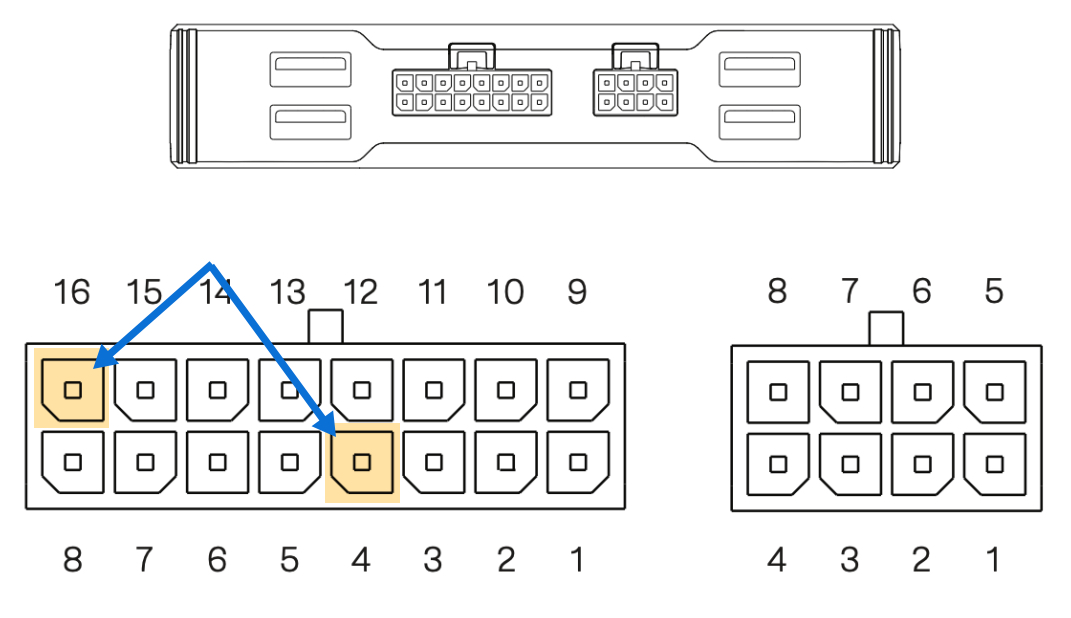

Diagrama de pines Molex de VG54/VG55 (ubicaciones de medición 4 y 16) y diagrama de 8 pines para accesorios digitales de E/S
-
Si presenta problemas continuos relacionados con la batería, Samsara recomienda que consulte el artículo Consumo y conservación de la batería del vehículo e inspeccione todos los dispositivos de terceros conectados para determinar si alguno está descargando la batería.
-
Si el LED no se enciende en el VG, póngase en contacto con Soporte.
