Si votre véhicule est équipé d’un écran de surveillance en cabine de 7 pouces (HW-MN11) installé dans le cadre d’une configuration multicaméra IA Samsara, l’écran affiche la vidéo en direct des caméras autour du véhicule. Il peut vous aider à voir les angles morts dans les virages et lors des changements de voie, et à améliorer la visibilité arrière pendant les manœuvres en marche arrière. Le comportement du capteur dépend de la façon dont l’administrateur de votre flotte a configuré le véhicule.
Important
L’écran de surveillance en cabine est une aide à la conduite, pas un remplacement de la conduite en toute sécurité. Continuez à utiliser vos rétroviseurs, vos clignotants, votre formation et l’observation directe avant de déplacer le véhicule.
L’écran de surveillance en cabine affiche la vidéo en direct des caméras installées autour de votre véhicule. Selon la façon dont votre flotte a configuré le système, cela peut inclure des caméras latérales, des caméras arrière ou d’autres vues de caméras auxiliaires.
L’écran de surveillance en cabine peut aider à :
-
Visibilité des angles morts : les vues des caméras latérales peuvent vous aider à voir des zones qui peuvent être difficiles à voir avec les rétroviseurs seuls.
-
Conscience dans les virages et lors des changements de voie : lorsque vous activez un clignotant, l’écran peut automatiquement passer à la vue de la caméra latérale concernée.
-
Visibilité en marche arrière : lorsque vous engagez la marche arrière, l’écran peut automatiquement passer à la vue de la caméra arrière.
-
Indices visuels de détection : si cette option est activée, l’écran peut mettre en évidence les objets ou usagers de la route détectés dans la vue de la caméra.
-
Alertes en cabine : si votre flotte l’a activé, le système peut émettre des alertes sonores lorsqu’il détecte certains risques, comme un usager de la route vulnérable ou un véhicule dans un angle mort.
Les alertes et les indices visuels dépendent des caméras installées sur votre véhicule, de la configuration du système et des fonctionnalités de sécurité que votre flotte a activées.
Votre flotte choisit quelles caméras apparaissent par défaut, quelles vues apparaissent lorsqu’un clignotant ou la marche arrière est activé, et si l’écran reste allumé par défaut ou demeure éteint jusqu’à ce que vous appuyiez sur un bouton ou qu’un déclencheur configuré active l’affichage.
Lorsqu’aucun clignotant ni déclencheur de marche arrière n’est actif, l’écran affiche la vue par défaut configurée par votre flotte. Il peut s’agir d’une caméra, de plusieurs vues de caméras ou d’un écran noir si votre flotte a configuré l’écran pour qu’il reste éteint sauf lorsqu’un déclencheur est actif.
Lorsque vous activez le clignotant gauche ou droit, l’écran peut passer à une vue plein écran de la caméra latérale correspondante. Cela aide à vérifier le côté du véhicule avant et pendant un virage ou un changement de voie. Si les alertes d’angle mort sont activées, le système peut également fournir un signal visuel et/ou une alerte sonore lorsqu’il détecte un risque pertinent alors que le clignotant est actif.
Lorsque vous engagez la marche arrière, l’écran peut passer à la vue de la caméra arrière afin de faciliter les manœuvres en marche arrière et la visibilité arrière. Si la marche arrière et un clignotant sont actifs en même temps, la vue arrière peut être prioritaire afin que la visibilité arrière reste disponible pendant vos manœuvres en marche arrière.
Après avoir désactivé le clignotant ou lorsque le véhicule n’est plus en marche arrière, l’écran revient à la vue par défaut configurée. Si l’écran a été configuré pour rester éteint par défaut, il peut revenir à un écran noir ou éteint jusqu’à ce que le prochain déclencheur soit actif.
Lorsque l’écran est connecté à l’alimentation mais que l’écran est éteint, le voyant d’état LED est rouge. Appuyez sur Power pour allumer l’écran de surveillance en cabine ; le voyant d’état LED passe au vert.
Si aucune caméra n’est connectée, un symbole à l’écran indique qu’aucun flux vidéo de caméra n’est détecté. Après qu’une caméra est connectée au concentrateur multicaméra IA et acheminée vers l’écran, la vidéo devrait apparaître presque immédiatement.
S’il n’y a aucun flux vidéo de caméra, confirmez que le voyant d’état LED du concentrateur multicaméra IA est orange ou vert. Un voyant d’état LED rouge sur le centre opérationnel indique qu’aucune caméra n’est correctement connectée ou détectée. Pour les définitions des LED et les étapes suivantes, consultez Dépanner le concentrateur multicaméra IA Samsara par état de LED.

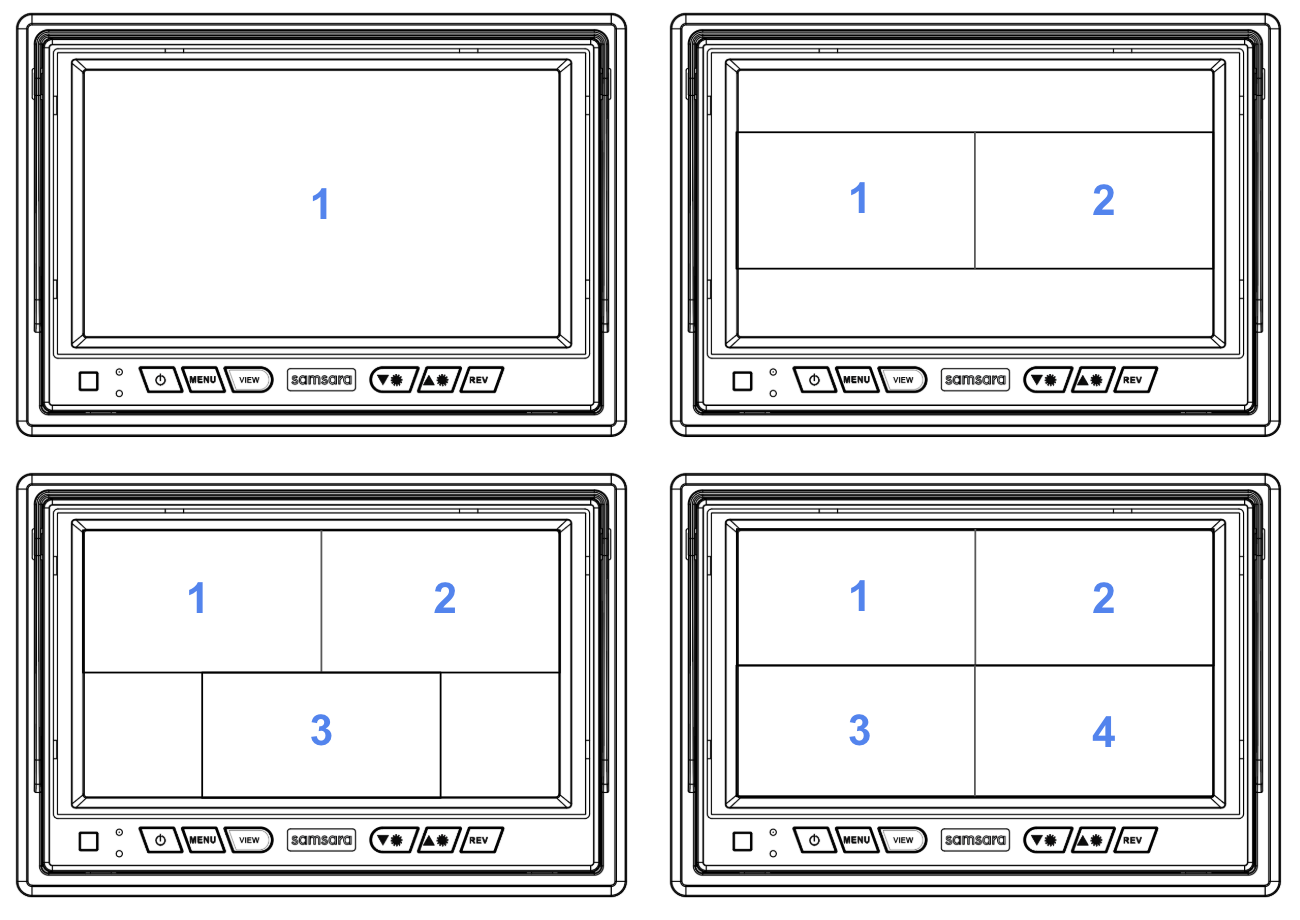

Par défaut, l’écran affiche et regroupe automatiquement autant de flux de caméras que de caméras branchées et détectées par le concentrateur multicaméra IA, jusqu’à quatre vues à la fois. Prévoyez quelques secondes pour que le centre opérationnel reconfigure la disposition de l’écran lorsque des caméras sont connectées ou retirées.
L’ordre des caméras sur l’affichage en mosaïque va de haut à gauche à bas à droite : caméras de gauche, puis caméras de droite, puis caméras arrière, puis toutes les autres caméras. Si un port n’est pas connecté, l’écran utilise le port numéroté suivant à la place du port manquant et continue avec les ports restants.
Votre responsable de flotte ou l’installateur peut modifier l’ordre des caméras en réorganisant les ports des caméras ou en attribuant des rôles de caméra à des ports spécifiques dans le tableau de bord Samsara. Pour les détails d’installation et de câblage, consultez Caméras et système d’écran Samsara.

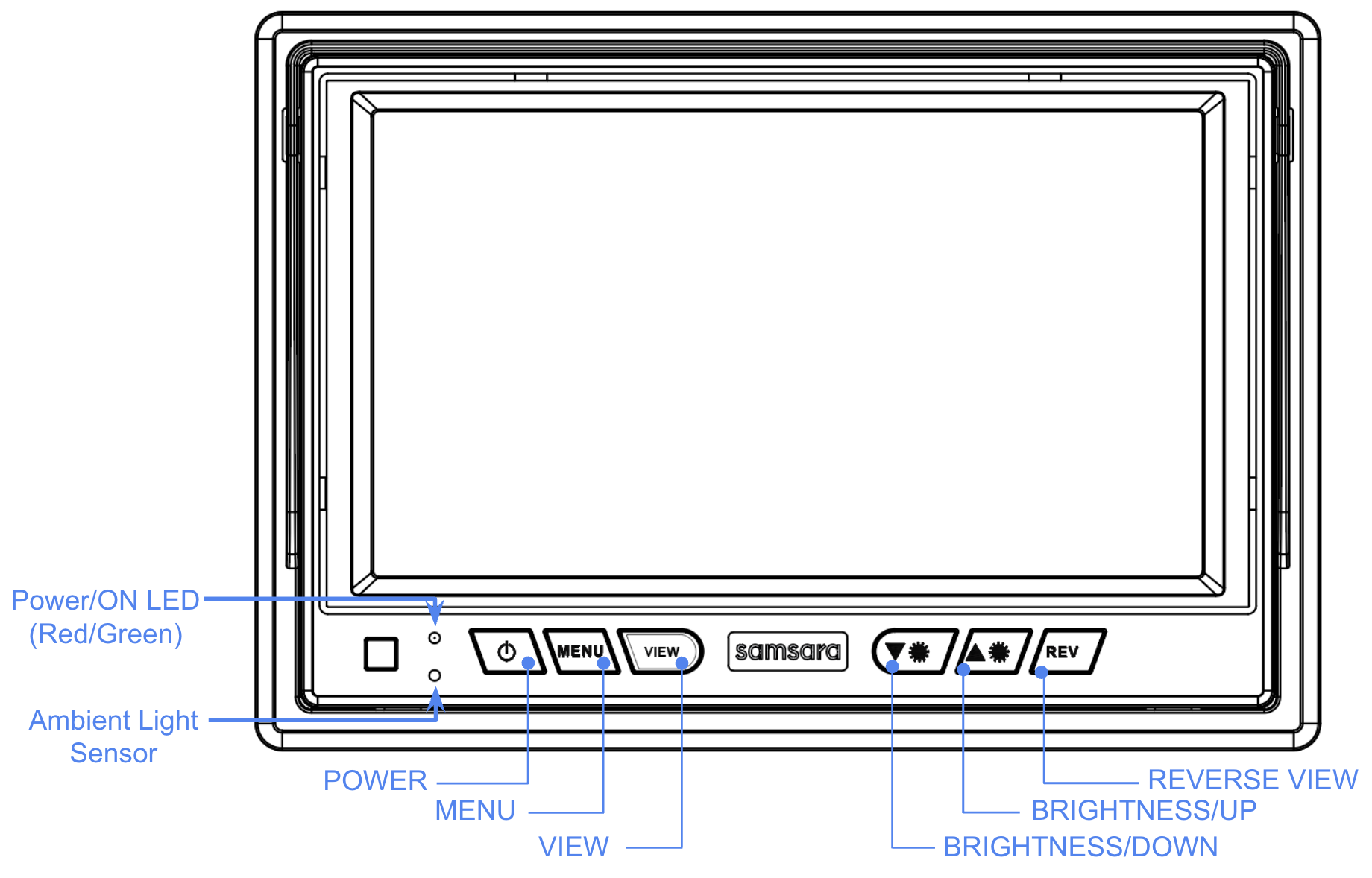

Utilisez les boutons de l’écran pour allumer ou éteindre l’écran et pour ajuster les paramètres d’affichage.
-
Power : allume ou éteint l’écran de surveillance en cabine. Si votre flotte a configuré l’écran pour qu’il reste éteint par défaut, vous devrez peut-être appuyer sur Power pour allumer l’écran. Dans certaines configurations, l’écran peut également s’allumer automatiquement lorsqu’un clignotant ou un déclencheur de marche arrière devient actif. Éteindre l’écran ne désactive pas le système de caméras installé ni les fonctionnalités de sécurité du véhicule.
-
Menu : fait défiler les écrans de réglage et d’information dans cet ordre : Luminosité, Volume, Contraste, Saturation, Réinitialiser, Numéro de série de l’écran, Version. Appuyez de nouveau sur Menu pour passer à la sélection suivante. Appuyez sur VIEW ou REV pour quitter le menu. Appuyez sur UP ou DOWN pour modifier le réglage sélectionné.
-
Brightness : l’écran s’assombrit automatiquement la nuit lorsque la lumière ambiante devient suffisamment faible. Pour régler la luminosité manuellement, ouvrez l’option Luminosité dans le menu et utilisez UP ou DOWN, ou utilisez les boutons dédiés d’augmentation et de diminution de la luminosité si votre écran en est équipé.
-
REV : si l’écran est monté à l’envers, appuyez sur REV pour faire pivoter le flux vidéo en position verticale.
Si l’écran est difficile à voir en plein soleil, vérifiez que le pare-soleil est installé et que la luminosité est augmentée. Si l’éblouissement reste un problème, informez votre responsable de flotte ou l’installateur afin qu’ils puissent vérifier l’emplacement de l’écran.
Contactez votre responsable de flotte ou l’installateur si vous constatez l’un des éléments suivants :
-
L’écran ne s’allume pas comme prévu.
-
La mauvaise vue de caméra s’affiche lors d’un virage ou en marche arrière.
-
Une vue de caméra est manquante, noire, à l’envers, inversée de manière incorrecte, ou affiche un message indiquant qu’aucune caméra n’est détectée.
-
L’écran est trop lumineux la nuit ou trop difficile à voir pendant la journée.
-
Les alertes semblent incorrectes, trop fréquentes, absentes ou distrayantes.
Votre gestionnaire de flotte ou votre installateur peut confirmer la configuration du véhicule, l’emplacement des caméras, les paramètres du capteur et les fonctionnalités de sécurité activées.
