Connecter un tachygraphe pour procéder à des téléchargements à distance

Avant de commencer :

Vérifiez que votre tachygraphe est bien compatible avec notre système.
Pour les poids lourds, nous conseillons d'utiliser un port FMS lorsque celui-ci est disponible et activé. Si ce n'est pas disponible, vous pouvez installer le kit Samsara directement à l'arrière du tachygraphe. Si vous n'êtes pas sûr que le FMS soit activé sur le véhicule, nous recommandons de le faire confirmer par l'atelier du concessionnaire.
D'autres véhicules, tels que les fourgons, peuvent nécessiter une configuration différente. Veuillez contacter notre équipe d'assistance.

Pour installer un tachygraphe distant :

Localisez le tachygraphe.

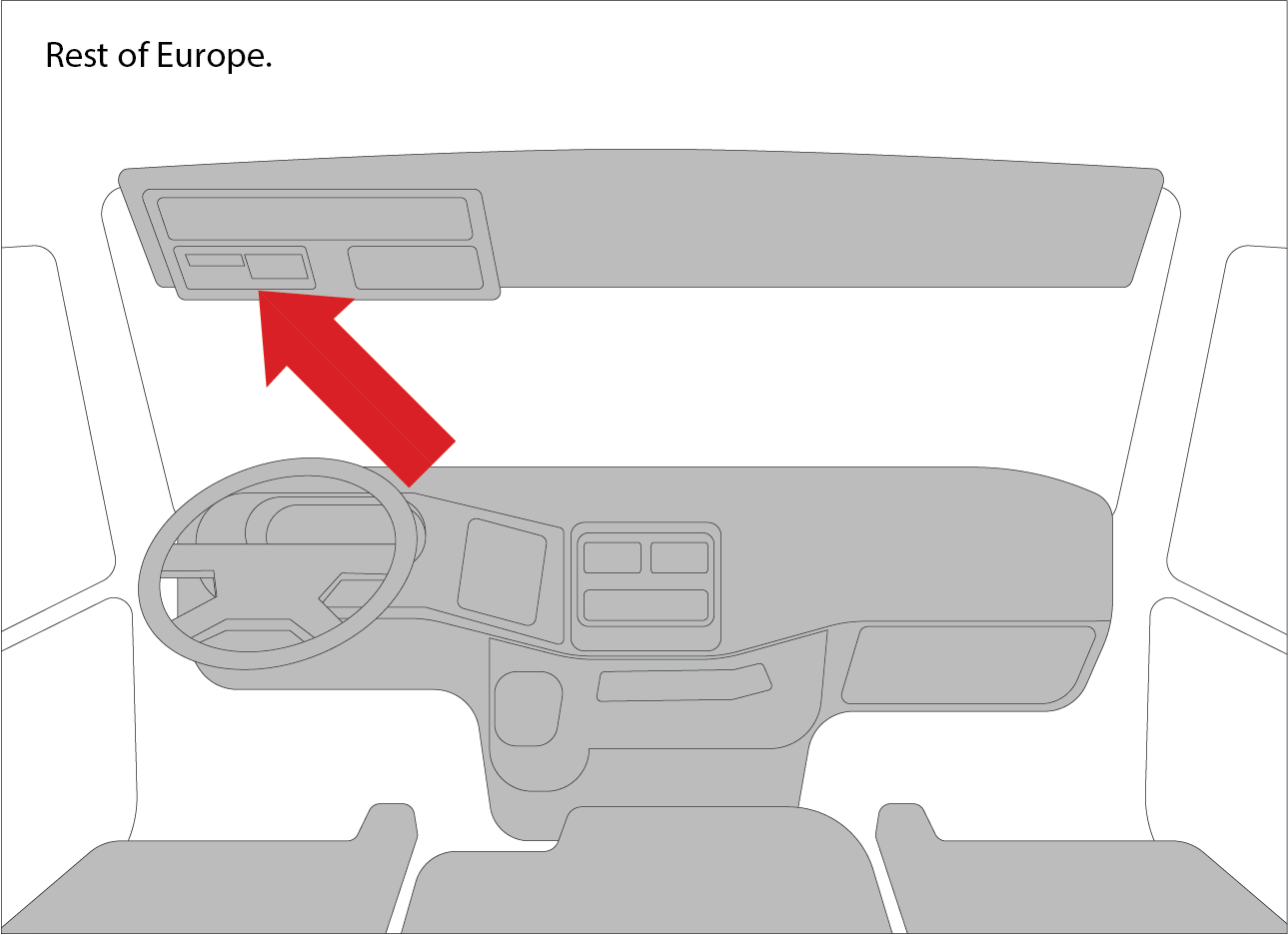

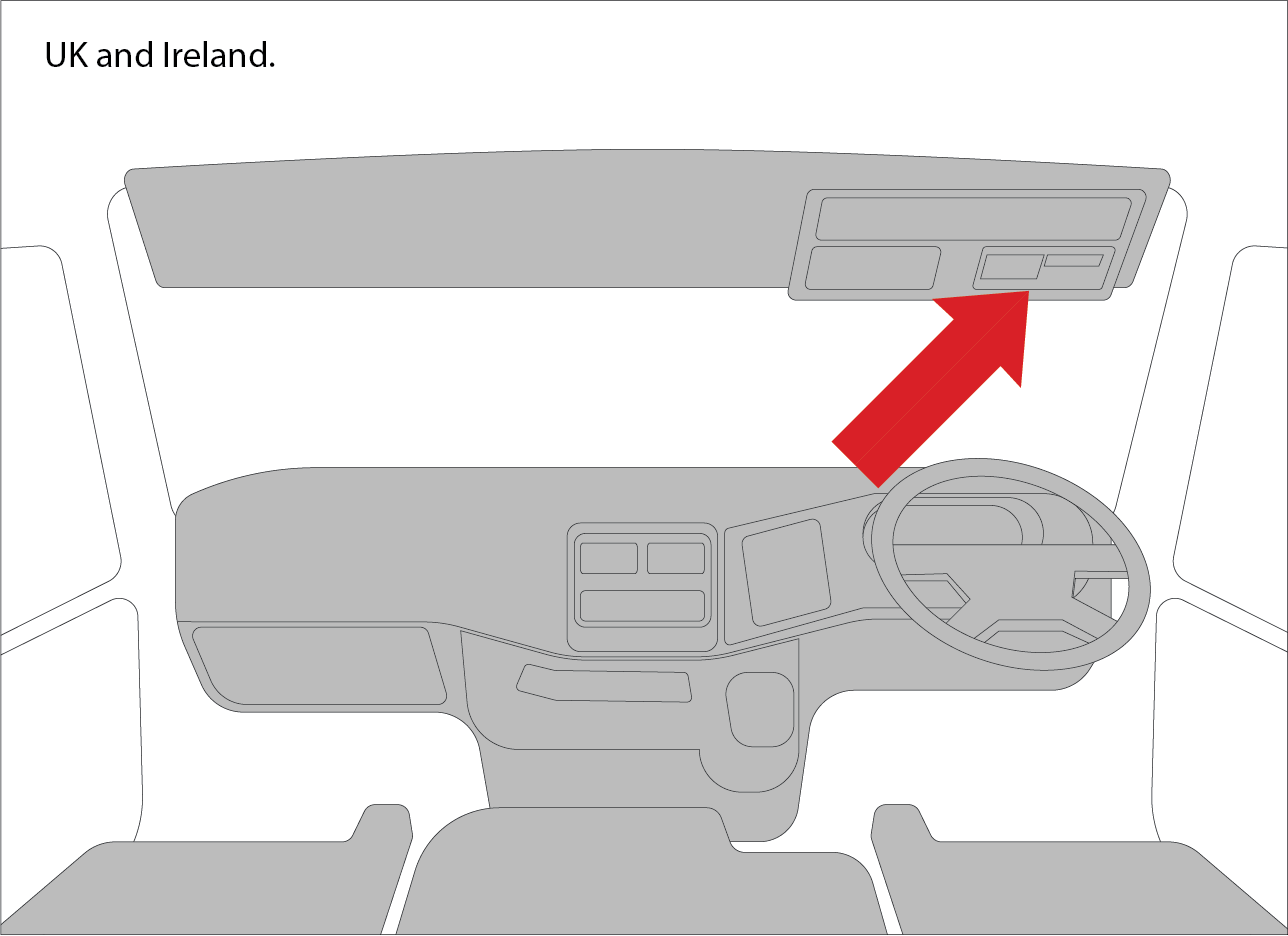

Dans la plupart des poids lourds, il est généralement situé au-dessus de la tête du conducteur. Il peut cependant être installé ailleurs dans d’autres véhicules.
Installez le boîtier télématique de véhicule (VG).

Il existe deux manières de l’installer : en utilisant le port du FMS (de préférence) ou en le branchant à l’arrière du tachygraphe.

Installation sur le port du FMS
1. Localisez le port du FMS.

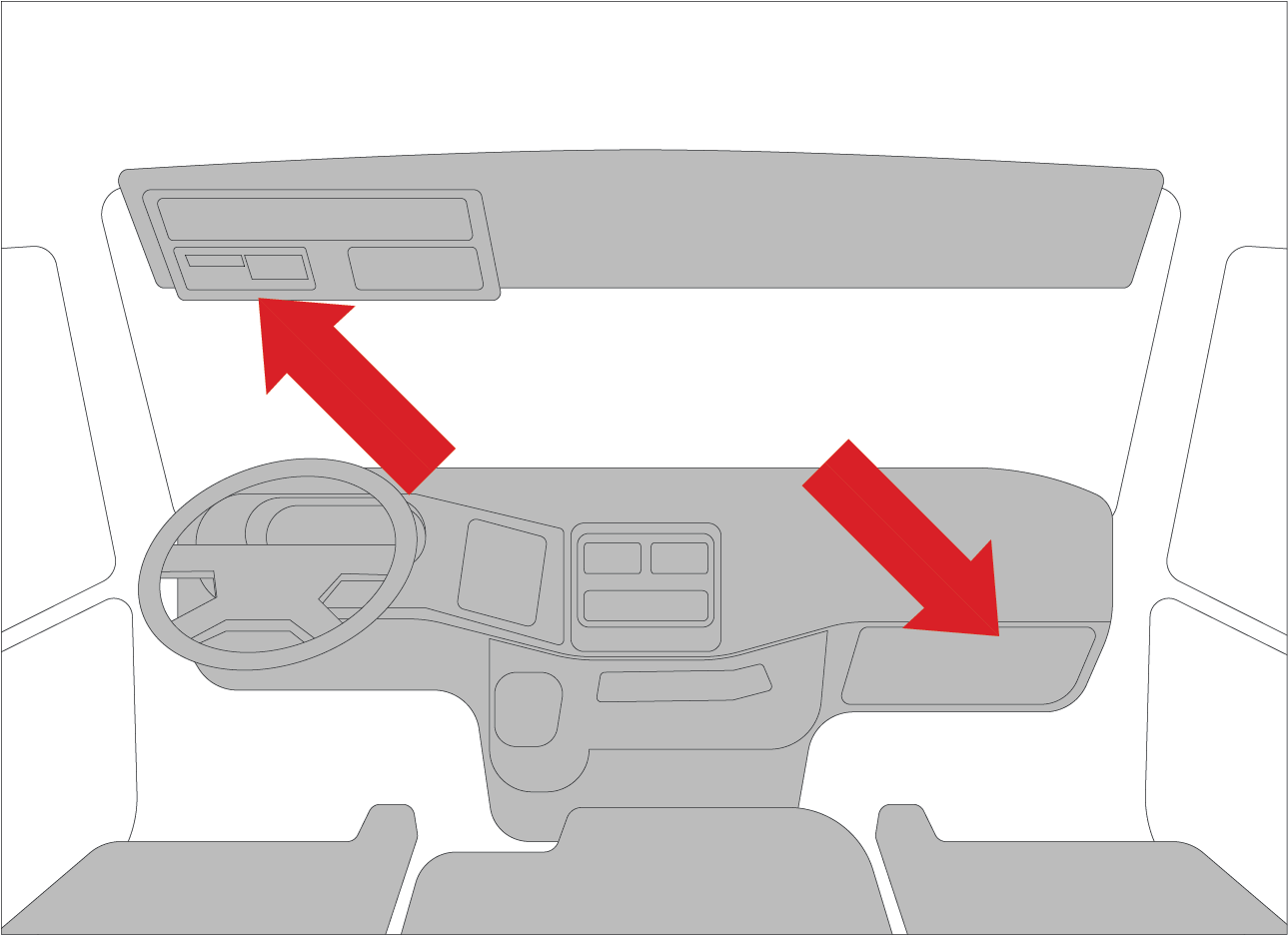

  L’emplacement des ports du FMS varie en fonction de la marque et du modèle de votre véhicule. Dans la majorité des cas, il se trouve près du tachygraphe ou près du boîtier à fusibles du côté passager.

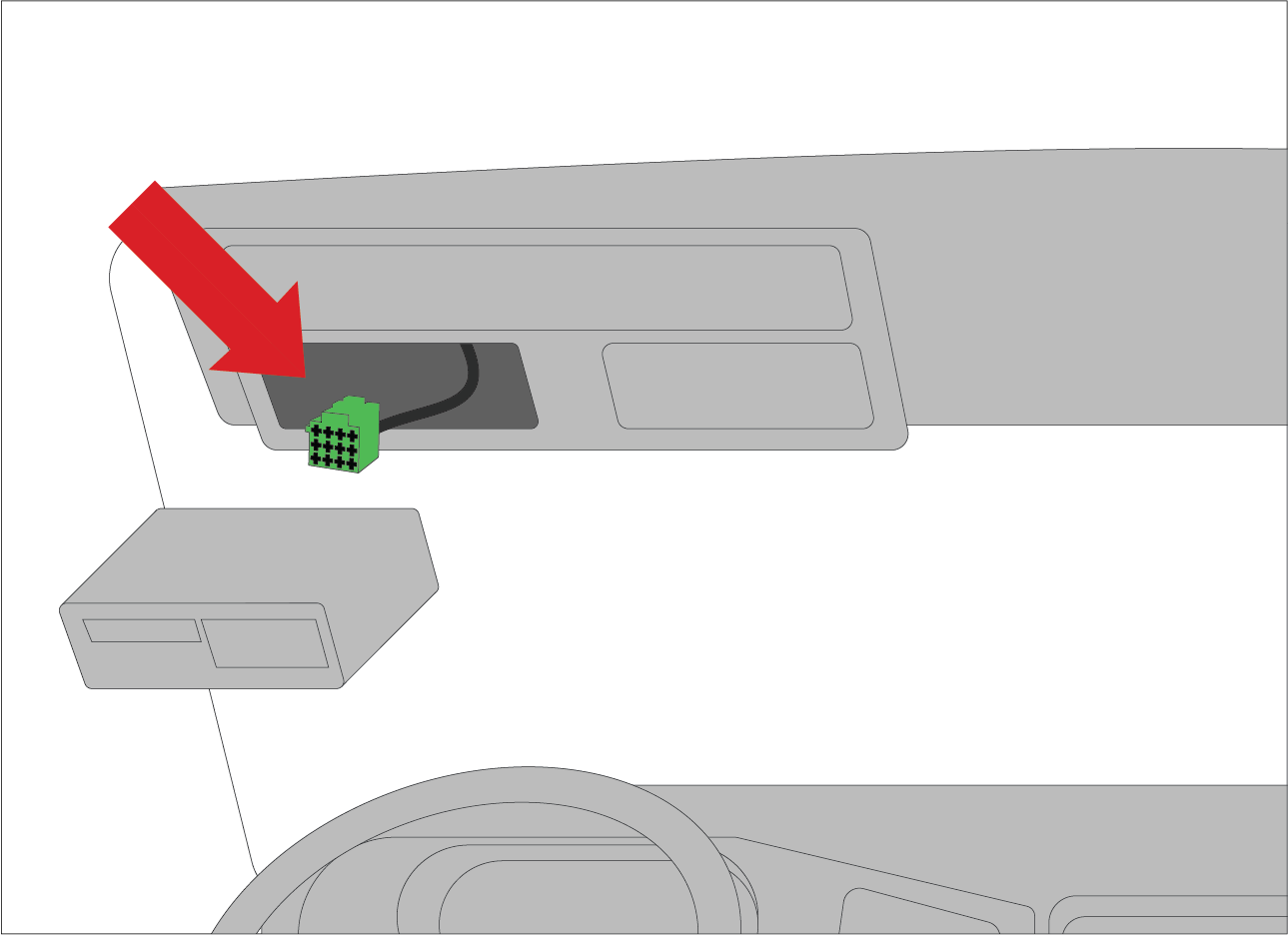

2. Retirez le connecteur FMS et connectez le boîtier télématique de véhicule en utilisant le câble pour votre modèle de boîtier télématique de véhicule CBL-VG-CFMS (VG54) ou CBL-VG-DFMS (VG55).

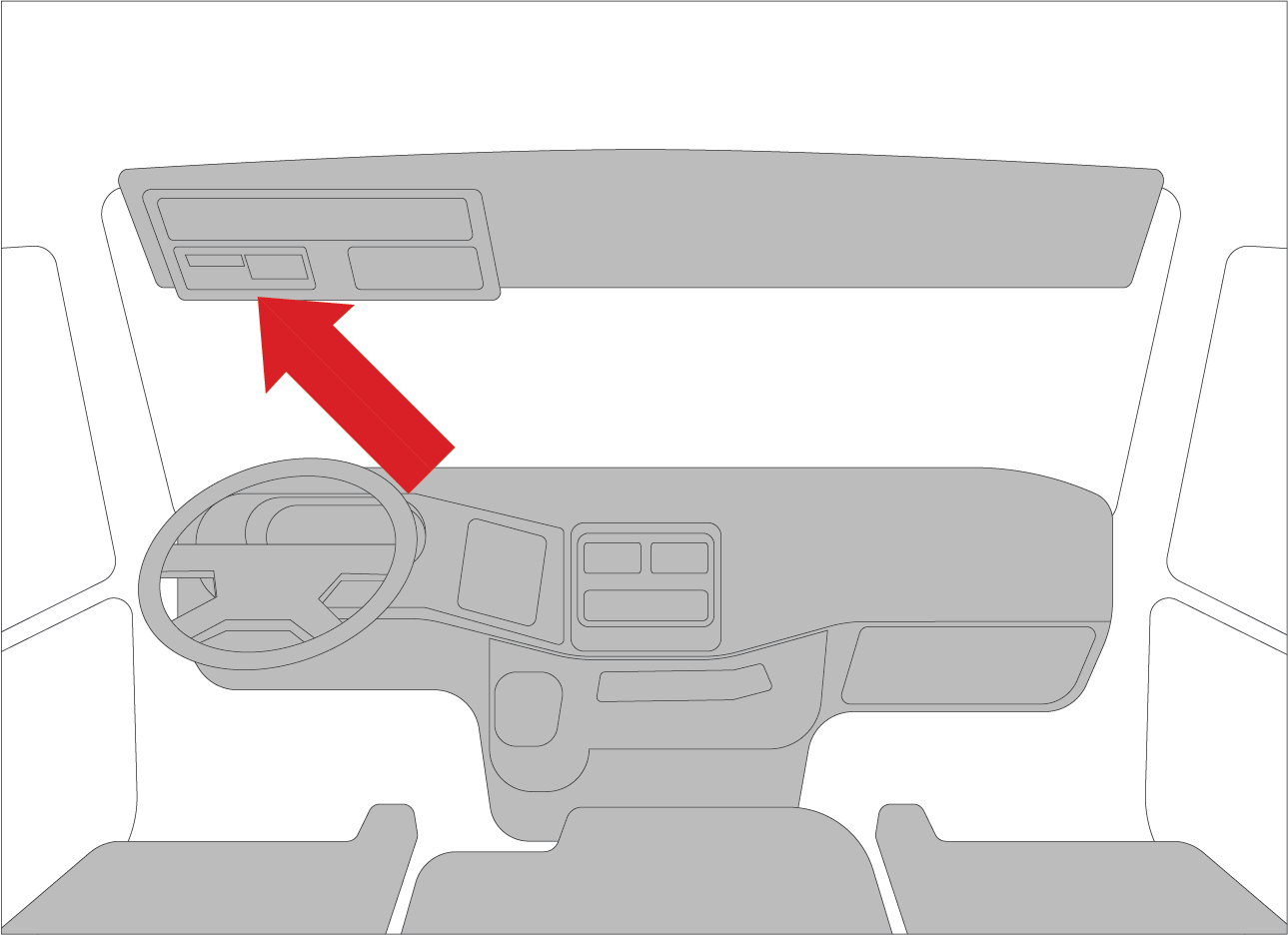

Installez-le à l’arrière du tachygraphe

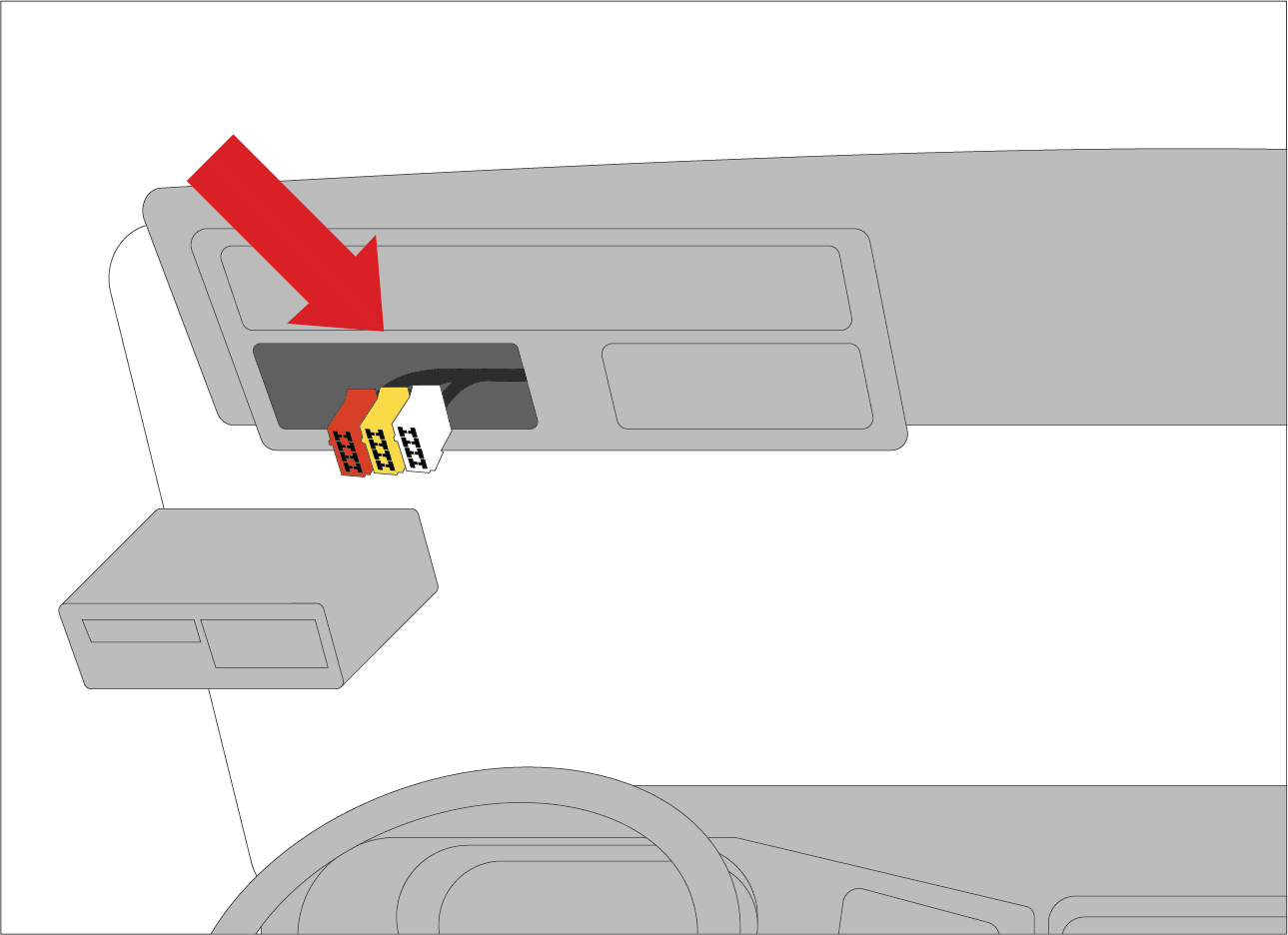

Si le FMS n'est pas disponible, vous pouvez connecter le boîtier télématique de véhicule directement à l'arrière du tachygraphe en utilisant les câbles étiquetés CBL-VG-CHGV/CBL-VG-DHGV aux connecteurs CAN applicables. Les câbles étiquetés CBL-VG-CTDC/CBL-VG-DTDC sont couramment utilisés pour les fourgons (LVG).

Des instructions plus détaillées sont fournies avec le kit de câbles que vous recevez ; ces guides sont également disponibles :
Installer la caméra.

Branchez la caméra à l’emplacement approprié en fonction de la position du VG, à savoir sur la console supérieure ou du côté passager.

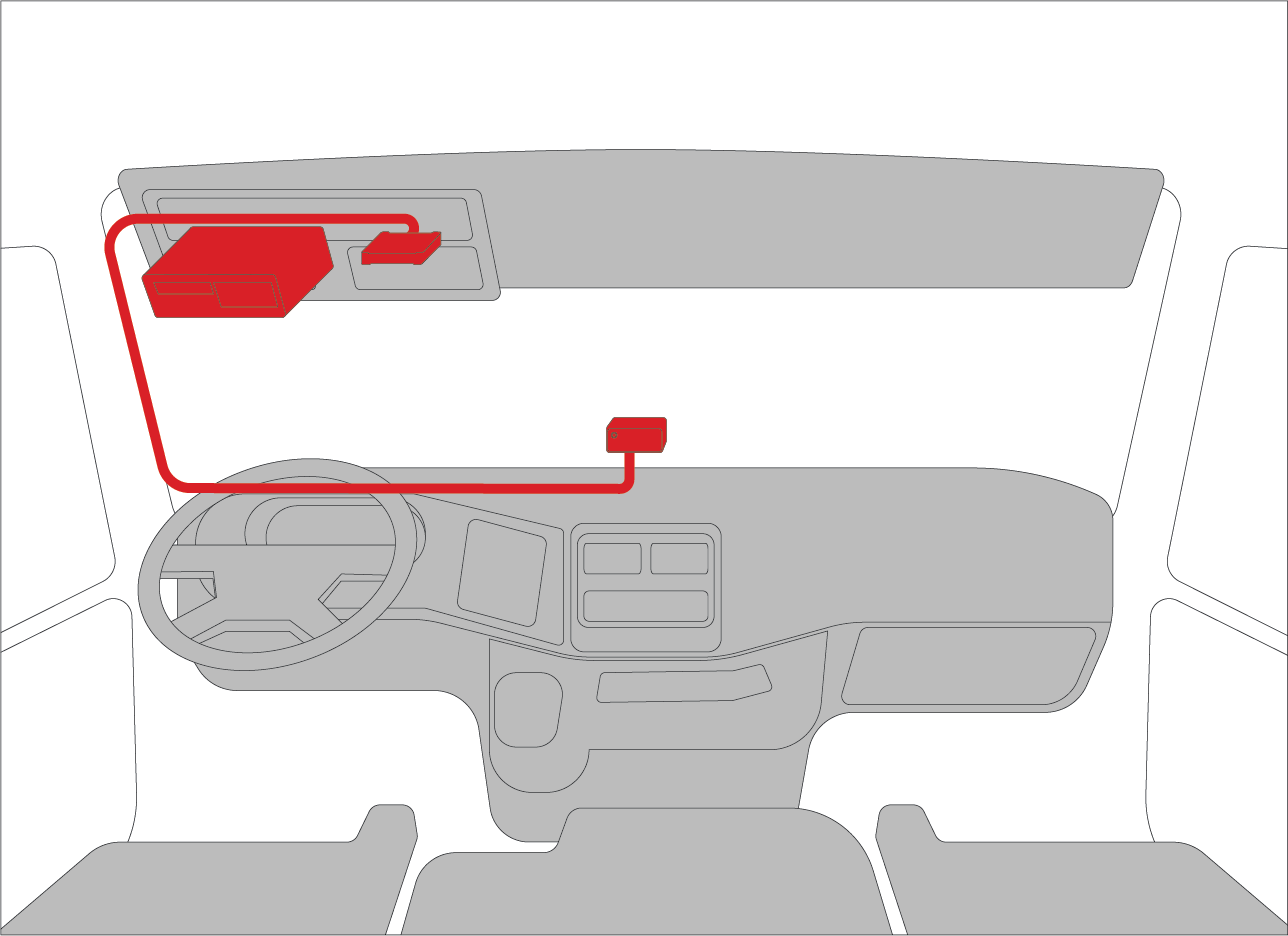

Installation de la caméra sur la console supérieure

Si le VG est situé dans le compartiment supérieur, le câble de la caméra peut courir le long de la bordure du pare-brise.

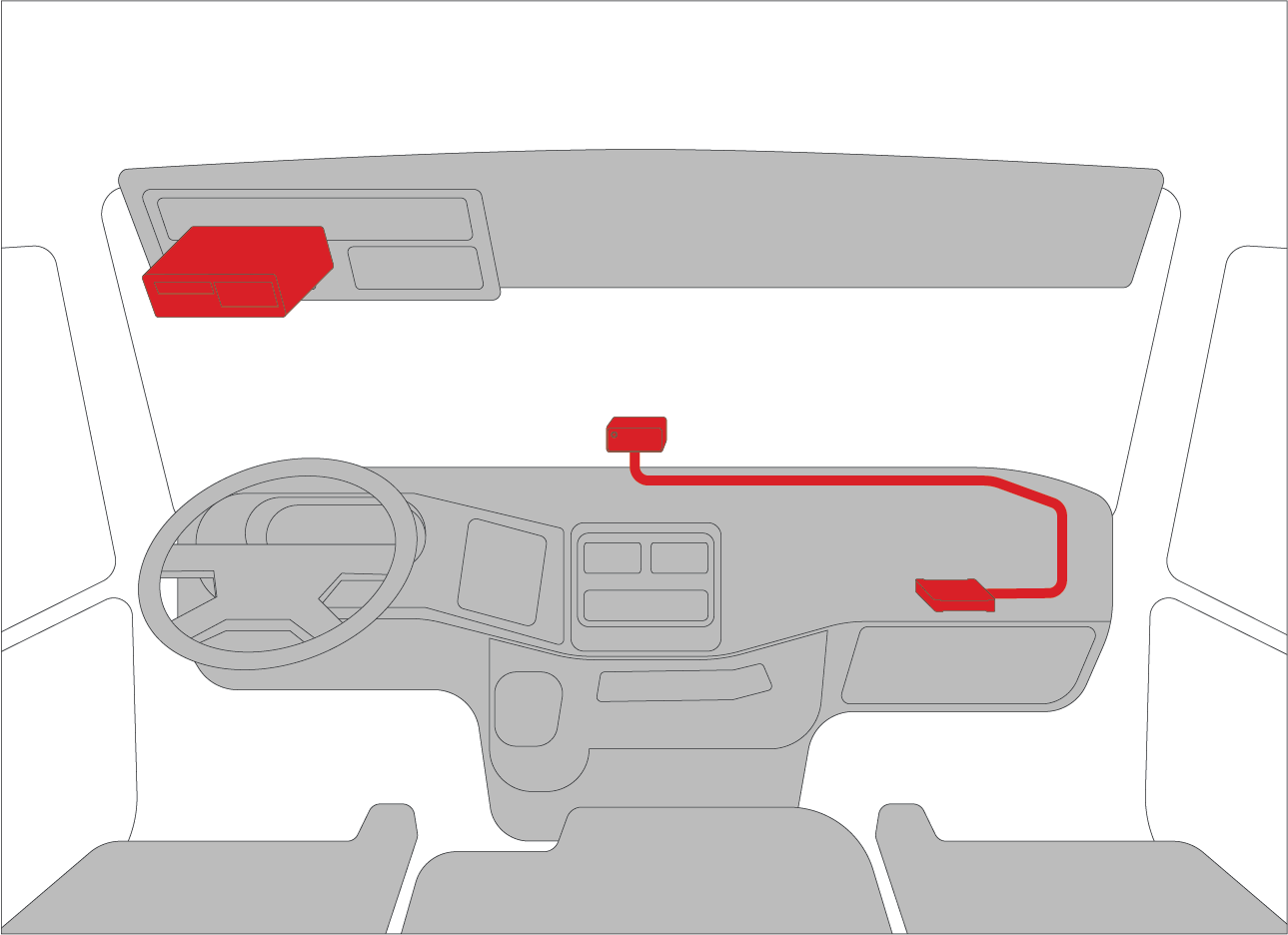

Installation de la caméra du côté passager

Si le VG utilise un port du FMS et est situé derrière l’habitacle côté passager, le câble de la caméra peut courir le long de la bordure inférieure du pare-brise.
