ACC-MC-ATRIAL
De Samsara AI Multicam 2-Daagse Proefkit ondersteunt snelle, niet-invasieve installaties van Samsara Multicam en 360VIS hardware. Gebruik deze handleiding om camera's en monitor hardware tijdelijk te installeren voor wagenparkproeven zonder permanente bedrading.

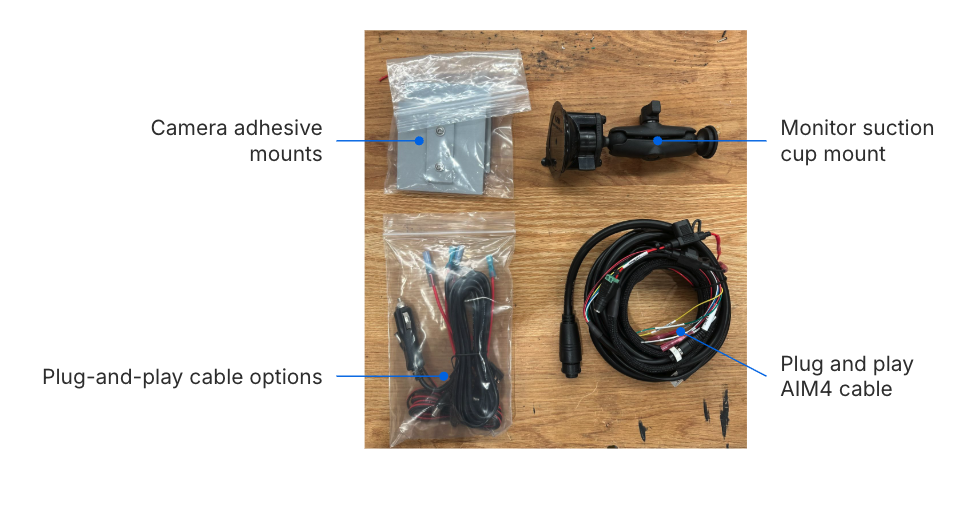

De Samsara AI Multicam Proefkit bevat alle noodzakelijke componenten voor een tijdelijke, niet-invasieve installatie van Samsara AI Multicam en 360VIS systemen. Elk item in de kit is ontworpen voor eenvoudige installatie, waardoor het ideaal is voor proefimplementaties zonder permanente bedrading.
-
Plug-and-play AIM4-kabel: Kernverbindingskabel voor cameravoeding en video-overdracht.
-
Voedingskabelopties: Bevat zowel een sigarettenaanstekeradapter als een zekeringtapadapter met DC-barrel jack, wat een flexibele tijdelijke stroomopstelling mogelijk maakt.
-
Monitor zuignapbevestiging: Verstelbare zuignapbevestiging voor het bevestigen van de monitor aan de voorruit of het dashboard zonder hardwaregereedschap.
-
Kleefbevestigingen voor camera's: Inclusief VHB-kleefpads voor het bevestigen van zij- en achtercamera's aan de buitenkant van het voertuig.
-
Montageplaat voor achtercamera: Een versterkte beugel voor zwaardere achtercamera's zoals de HW-MC31.

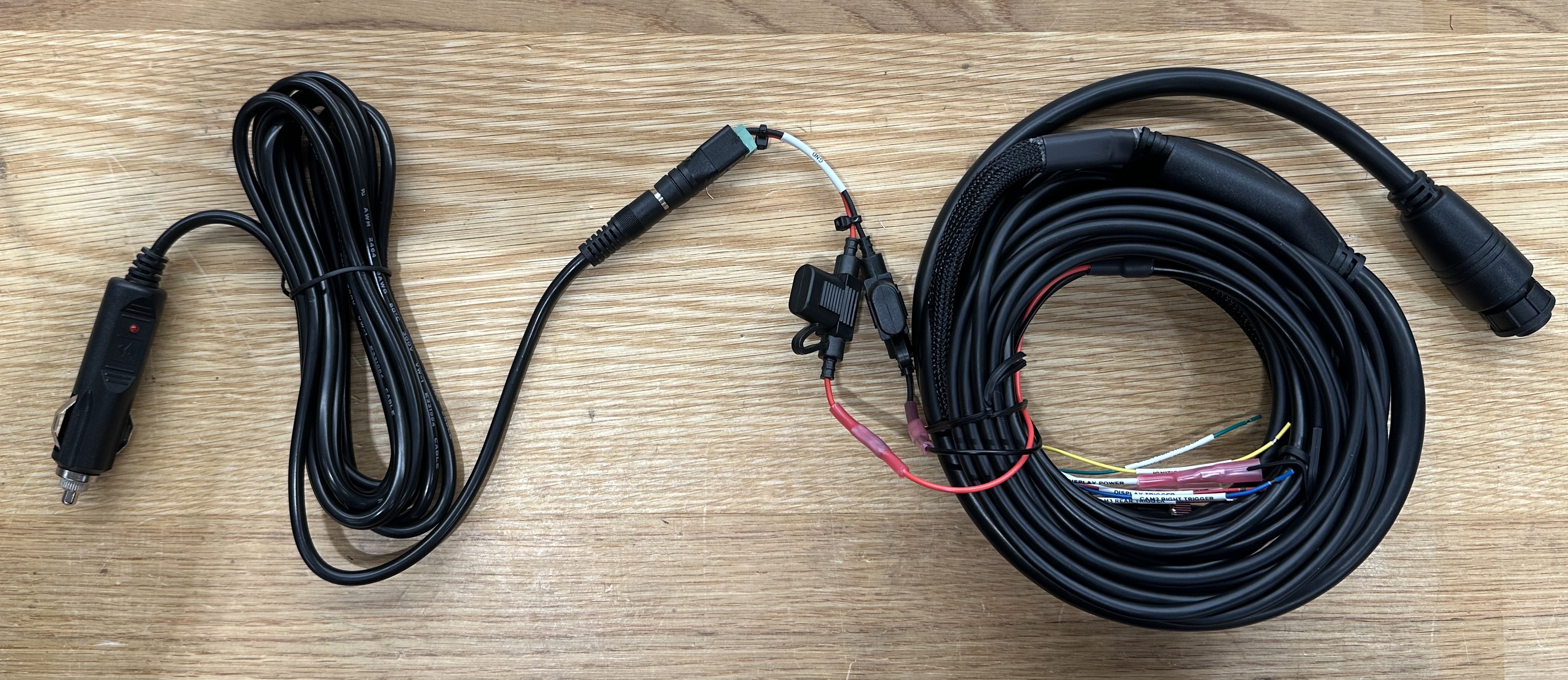

Gebruik deze methode voor snelle, niet-permanente stroomvoorziening. Let op dat de stroom alleen actief is terwijl het voertuig in werking is.
-
Steek de DC-barreljack in de AIM4-kabel.
-
Plaats de sigarettenaanstekeradapter in het stopcontact van het voertuig.
Opmerking
Deze methode ondersteunt geen video-ophaling terwijl het voertuig uitgeschakeld is. Parkeermodus is niet beschikbaar.

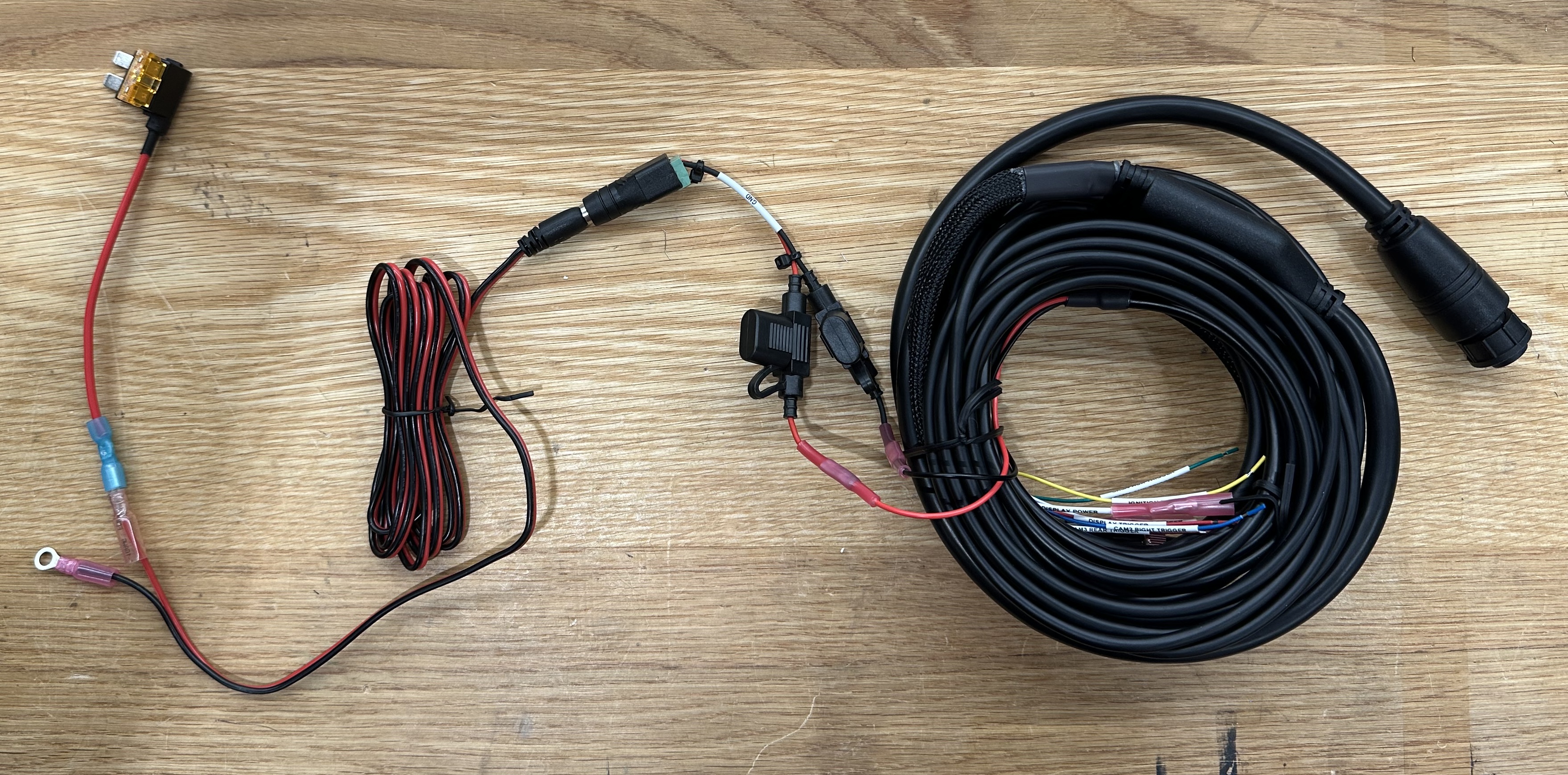

Gebruik de zekeringstapkabel om het AIM4-systeem aan te sluiten op een altijd-actieve zekering in het voertuig.
-
Leid de zekeringstapkabel naar de zekeringkast van het voertuig.
-
Bevestig de ringterminal aan een geaarde schroef of bout.
-
Gebruik de handleiding van het voertuig om een altijd-actieve batterijzekering te identificeren.
-
Verwijder de originele zekering en plaats deze in de onderste sleuf van de zekeringstap.
-
Steek de zekeringstap in de originele zekeringlocatie.
-
Verbind de AIM4-kabel met de barreljack.
Gebruik deze methode om zijcamera's tijdelijk te monteren met VHB-kleefpads.
Opmerking
VHB moet worden aangebracht bij temperaturen boven 60°F (15,5°C). Eenmaal ingesteld, blijft de kleefstof veilig tot -40°C.
-
Verwijder de rubberen onderkant van de HW-MC21-camera.
-

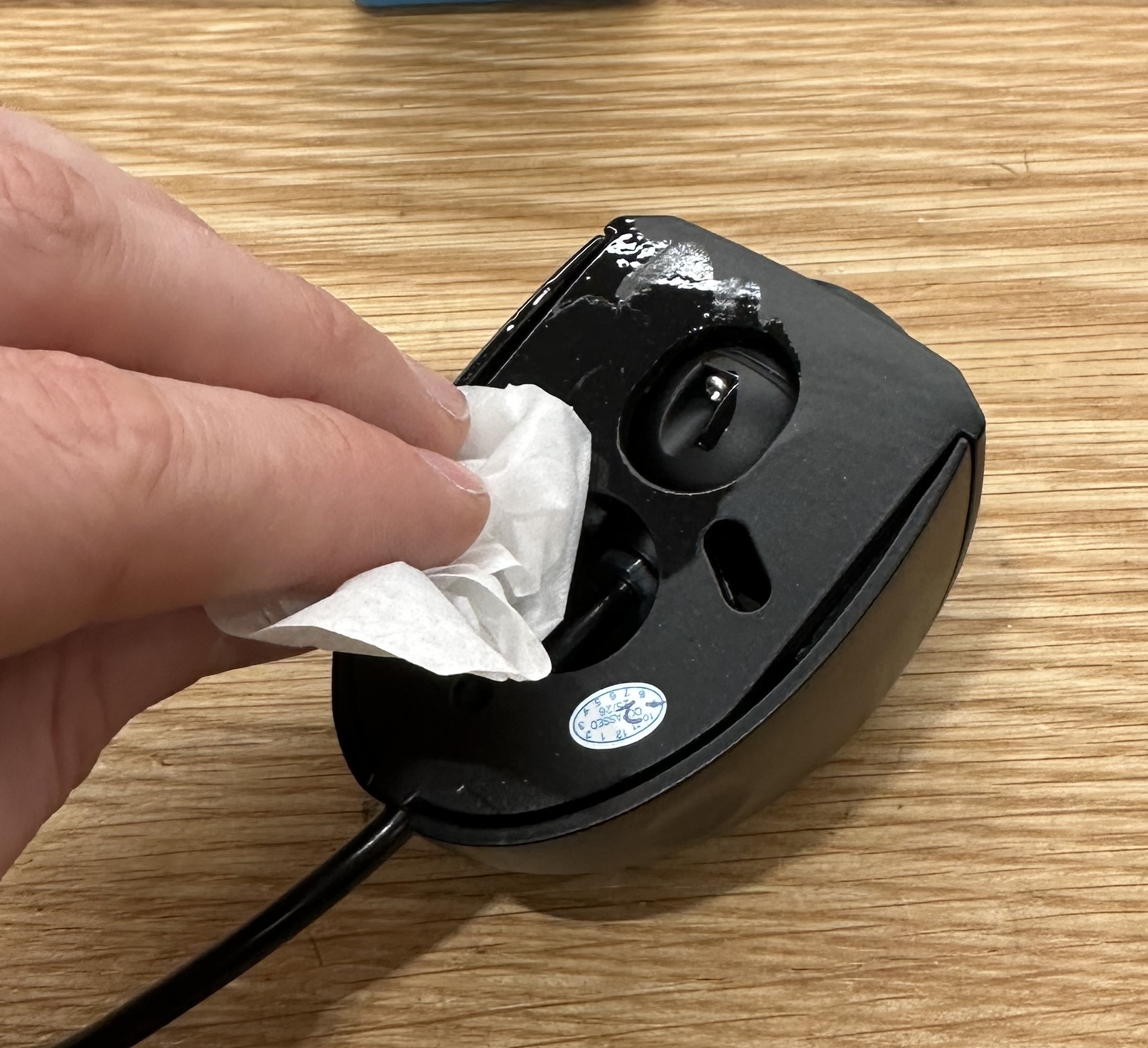

Reinig het oppervlak van de beugel met isopropylalcohol.
-

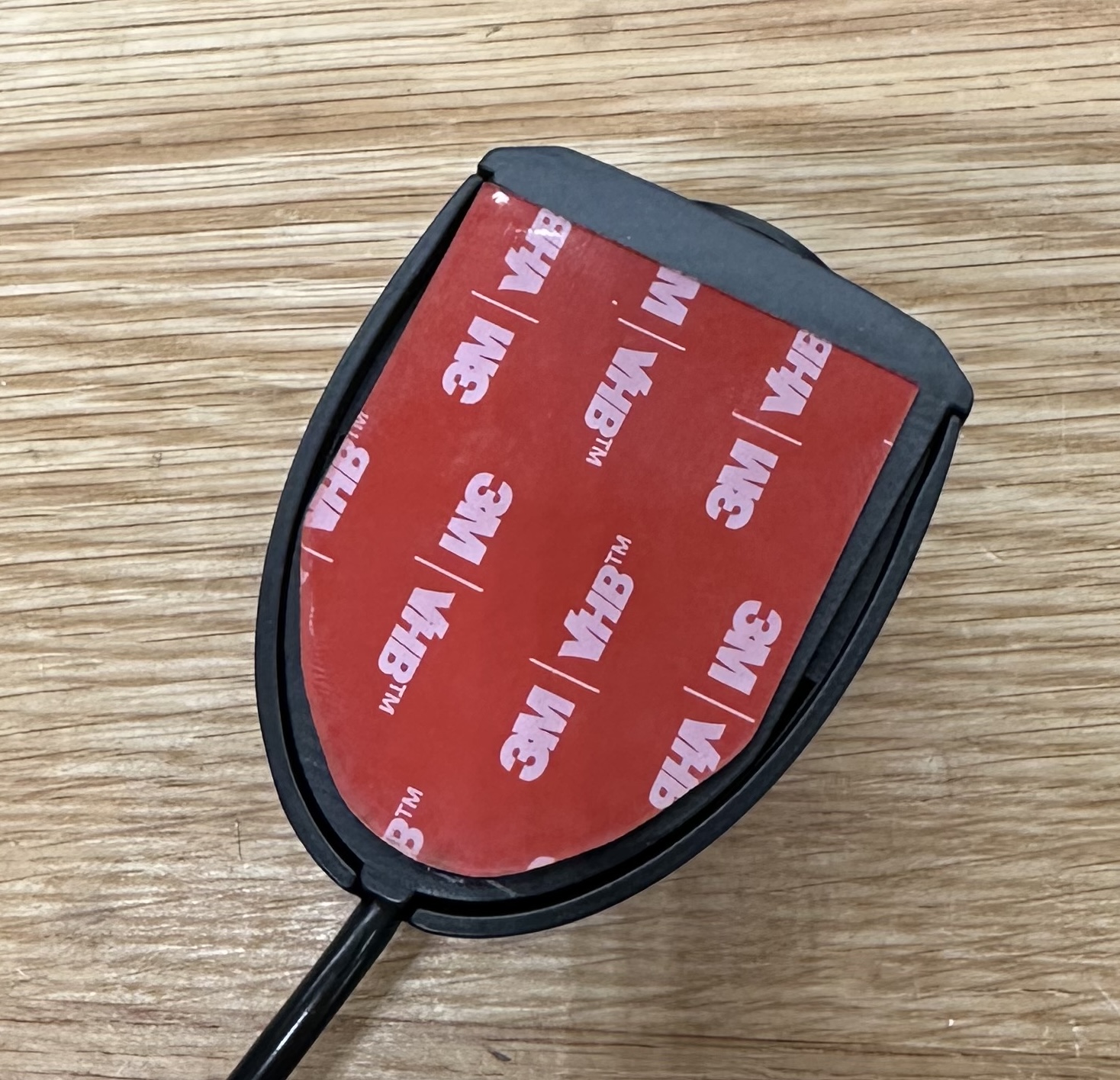

Breng de VHB-pad aan op de beugel en druk stevig aan.
-
Reinig het voertuigoppervlak met isopropylalcohol.
-
Verwijder de kleeflaag en druk de beugel minstens 30 seconden tegen het oppervlak.
-
Richt de camera en leid de kabel in het voertuig.
Gebruik dit proces om zwaardere achtercamera's, zoals de HW-MC31, te installeren.
Opmerking
VHB moet worden aangebracht bij temperaturen boven 60°F (15,5°C). Eenmaal ingesteld, blijft de kleefstof veilig tot -40°C.
-

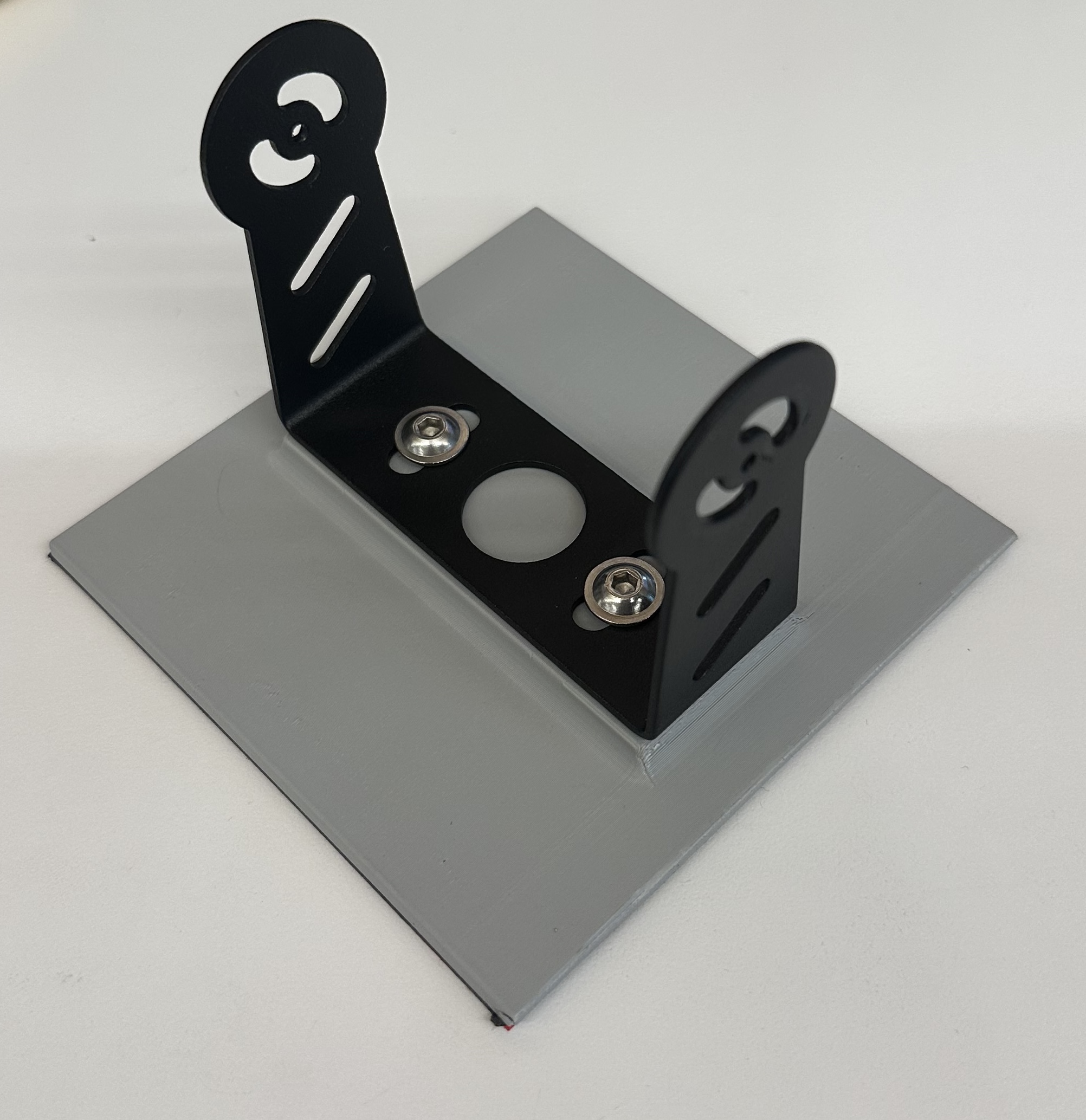

Verwijder de knopschroeven van de kleefmontage.
-
Bevestig de MC31-beugel met de meegeleverde schroeven.
-
Reinig het voertuigoppervlak met isopropylalcohol.
-
Breng de kleefmontage aan op het oppervlak en druk 30 seconden.
-
Bevestig de achtercamera aan de beugel met schroeven uit de MC31-doos.
-
Richt de camera en leid de kabel in het voertuig.
Gebruik deze methode om de monitor tijdelijk te monteren met de meegeleverde zuignapbasis.
-

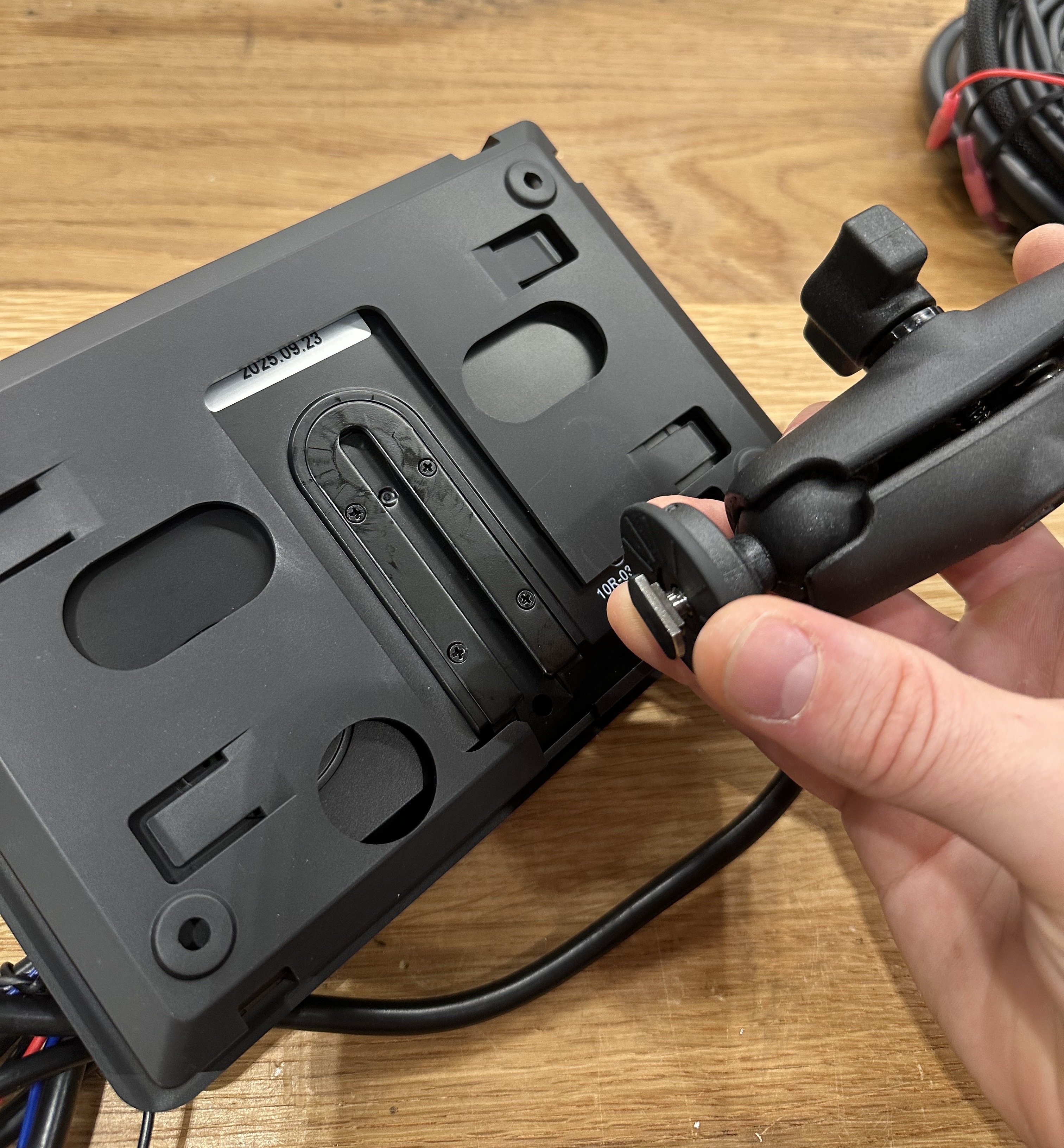

Maak de T-moer los en verwijder deze, die vooraf geïnstalleerd is op de kogelmontage. De kit bevat een tweede, losse T-moer; installeer deze losse T-moer in plaats van de vooraf geïnstalleerde.
-
Schuif de T-moer in de rail aan de achterkant van de monitor.
-
Draai de kogelmontage stevig vast.
-
Reinig het oppervlak waar de zuignap zal worden aangebracht.
-
Zet de zuignap in de "uit" positie.
-
Druk de zuignap stevig op het oppervlak.
-
Zet de zuignap in de "aan" positie.
-
Stel de monitorarm in op de door u gewenste hoek.
Deze installatiehandleiding bevat typische informatie die specifiek is voor producten die zijn vervaardigd op het moment van publicatie. De inhoud van deze gids vormt geen garantie en is uitsluitend bedoeld ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangende onderdelen van derden met dit product, of wijzig dit product op geen enkele andere manier, behalve in overeenstemming met de producthandleidingen of zoals anderszins geïnstrueerd door Samsara. Het nalaten hiervan kan leiden tot materiële schade, lichamelijk letsel veroorzaken of uw productgarantie ongeldig maken.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsinstructies kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer of verstel geen hardware tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de chauffeur of de bediening van de voertuigbesturingen kan belemmeren. Installeer deze hardware niet op of nabij airbagpanelen of binnen het werkbereik van een airbag. Installeer geen hardware terwijl het voertuig niet beveiligd is. Installeer geen hardware terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat het voertuig moet worden ingeschakeld.
Let altijd op uw omgeving en rij veilig, houd u aan alle verkeersregels en neem de weg- en rijomstandigheden te allen tijde in acht. Vertrouw niet op het product om de bestuurder te waarschuwen voor veiligheidsgevaren of om botsingen te voorkomen. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
Het niet opvolgen van de montage-instructies kan het risico op lichamelijk letsel of materiële schade door vallende voorwerpen vergroten. Als u de hardware aan een gebouwmuur monteert, controleer dan op bedrading of leidingen voordat u gaten boort.
