Installatiehandleiding voor 360°-zichtcamera en monitor

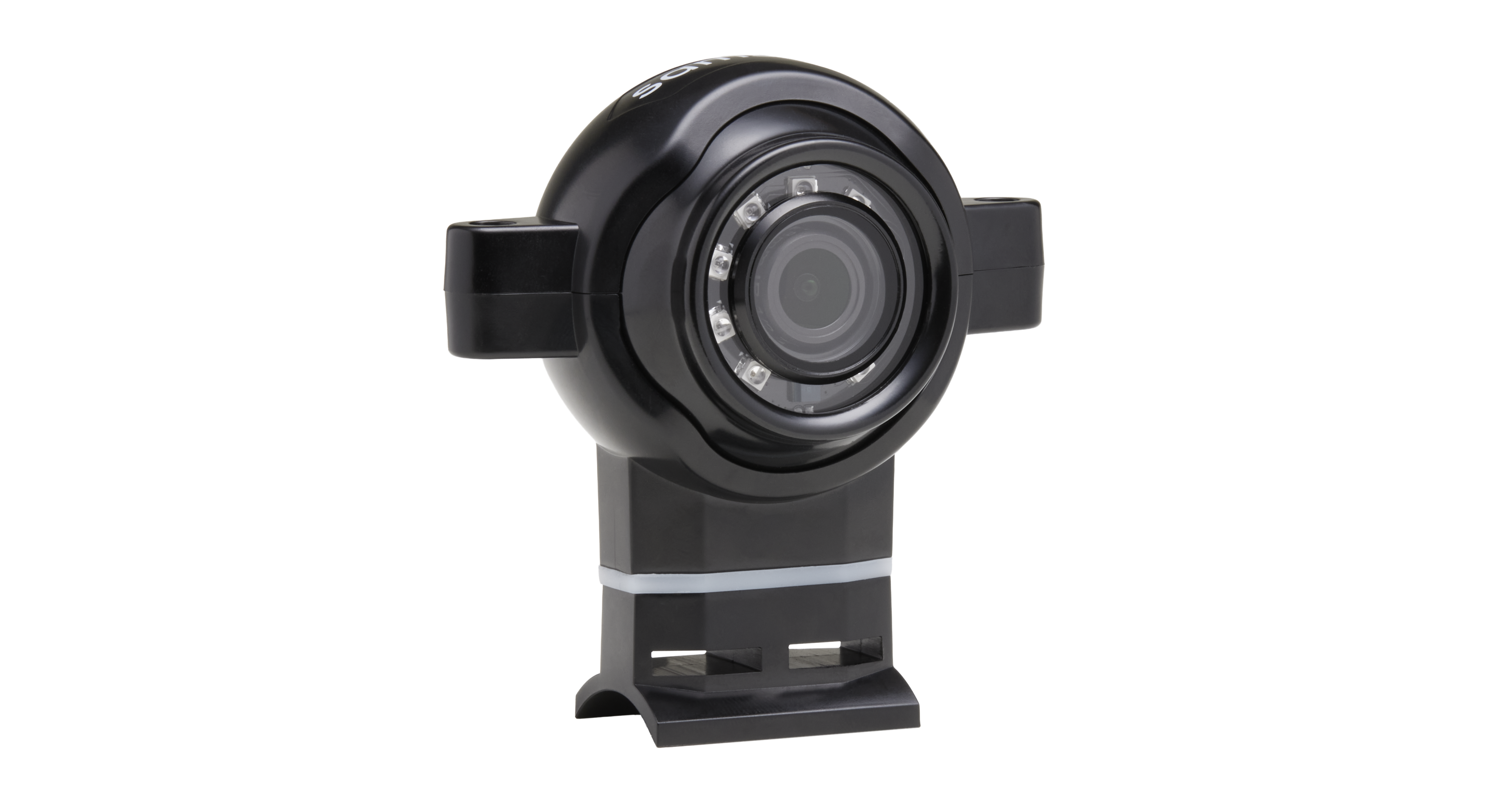

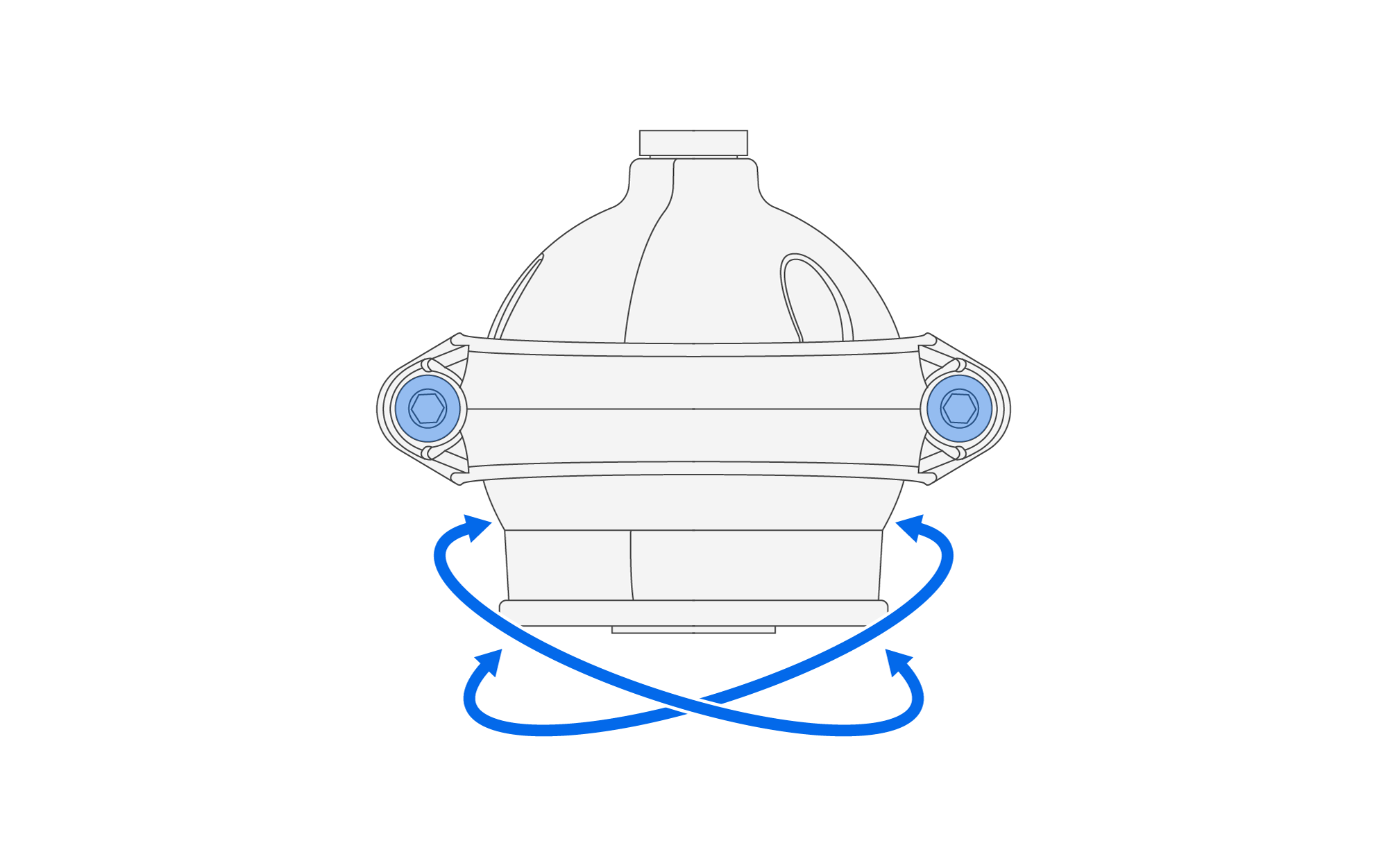

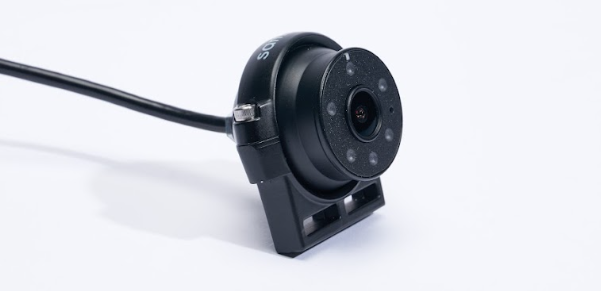

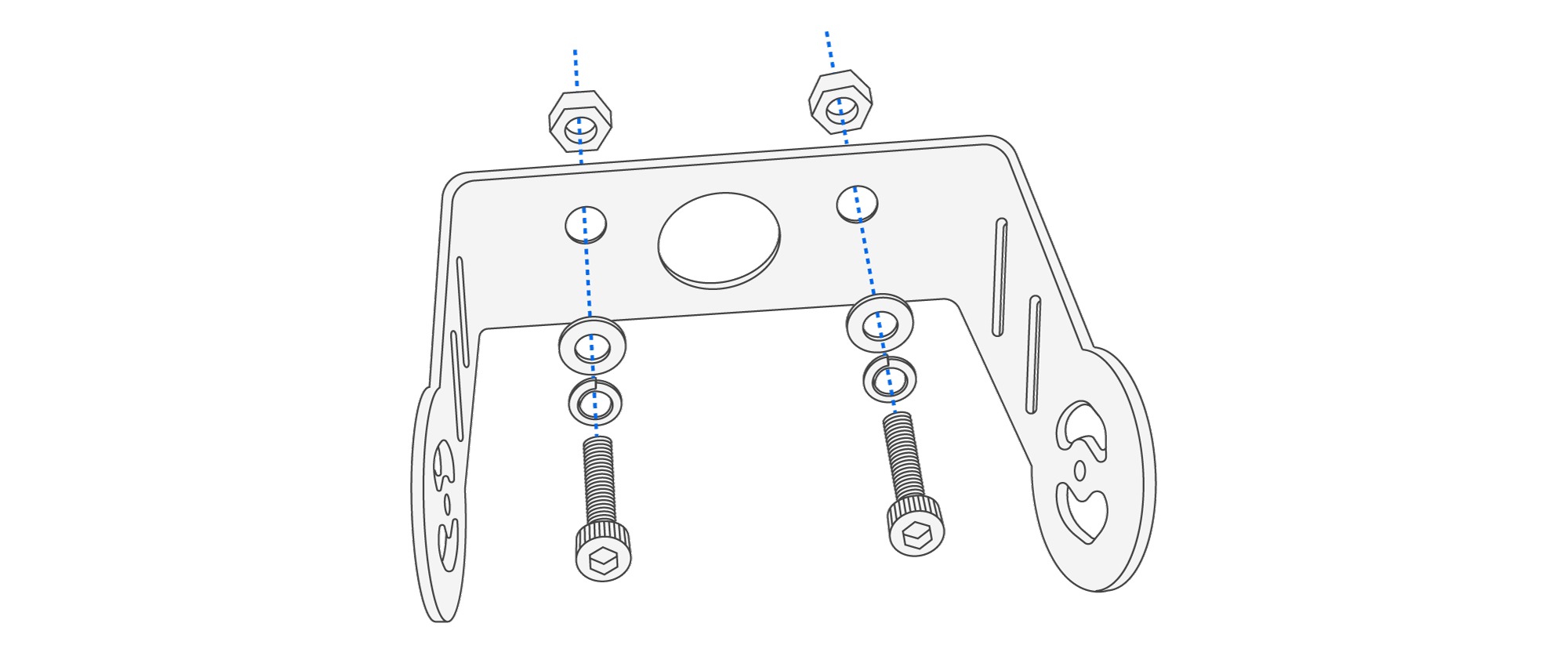

De klemgemonteerde zijcamera wordt bevestigd aan een paal of spiegelarm met behulp van slangklemmen, waardoor een duidelijk zicht langs de zijkant van het voertuig wordt geboden ter ondersteuning van veiliger manoeuvreren en het verminderen van dode hoeken. De camera is compatibel met het AI Multicam-systeem en de HD Camera Connector.

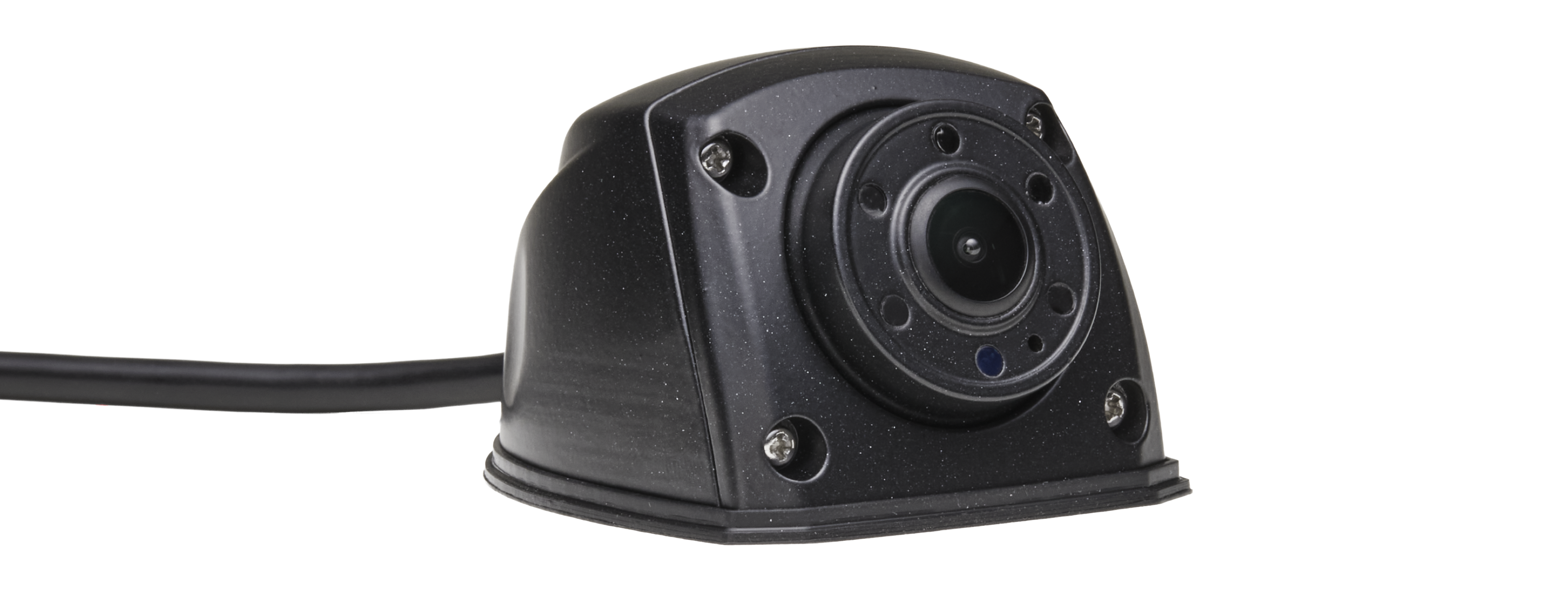

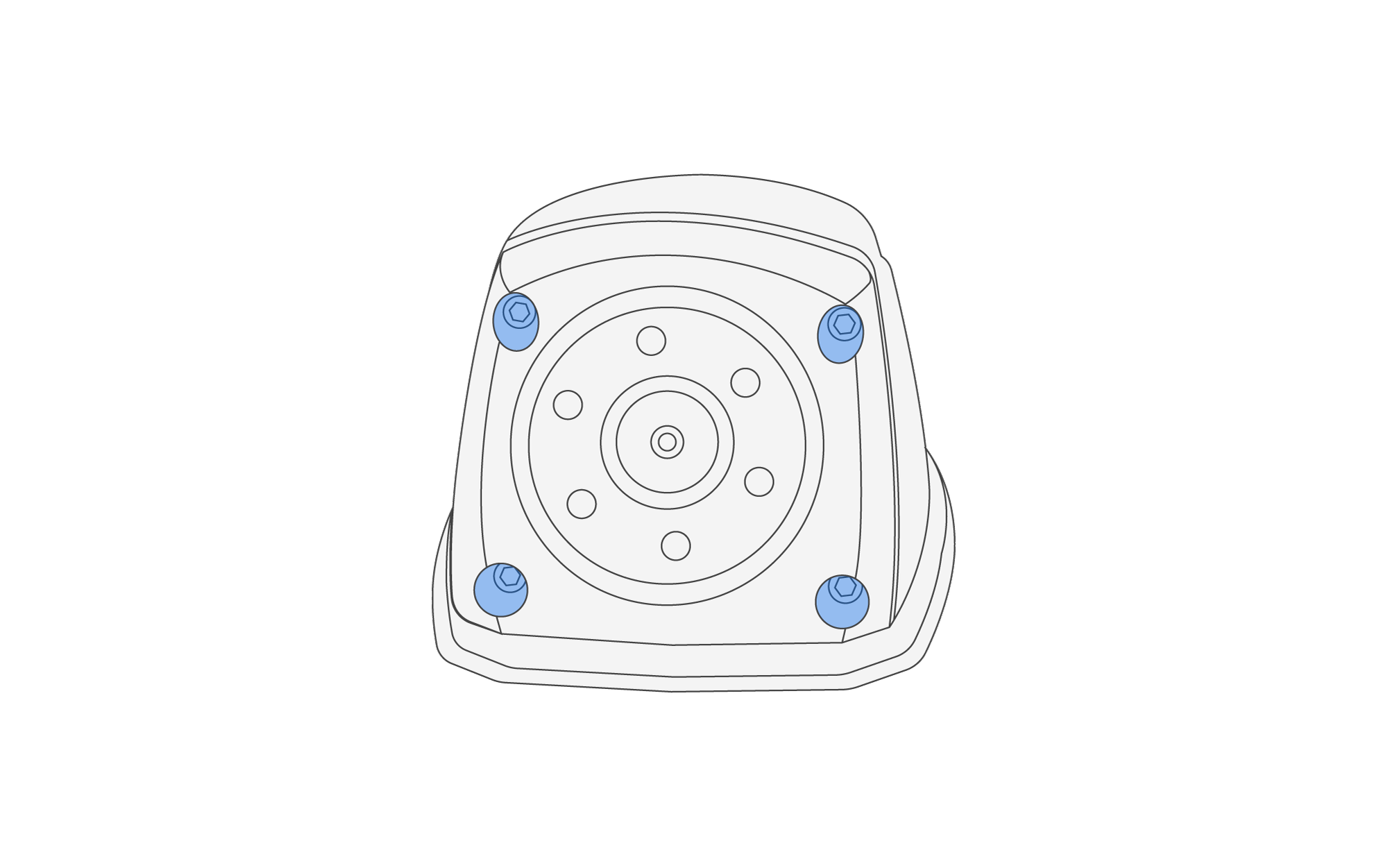

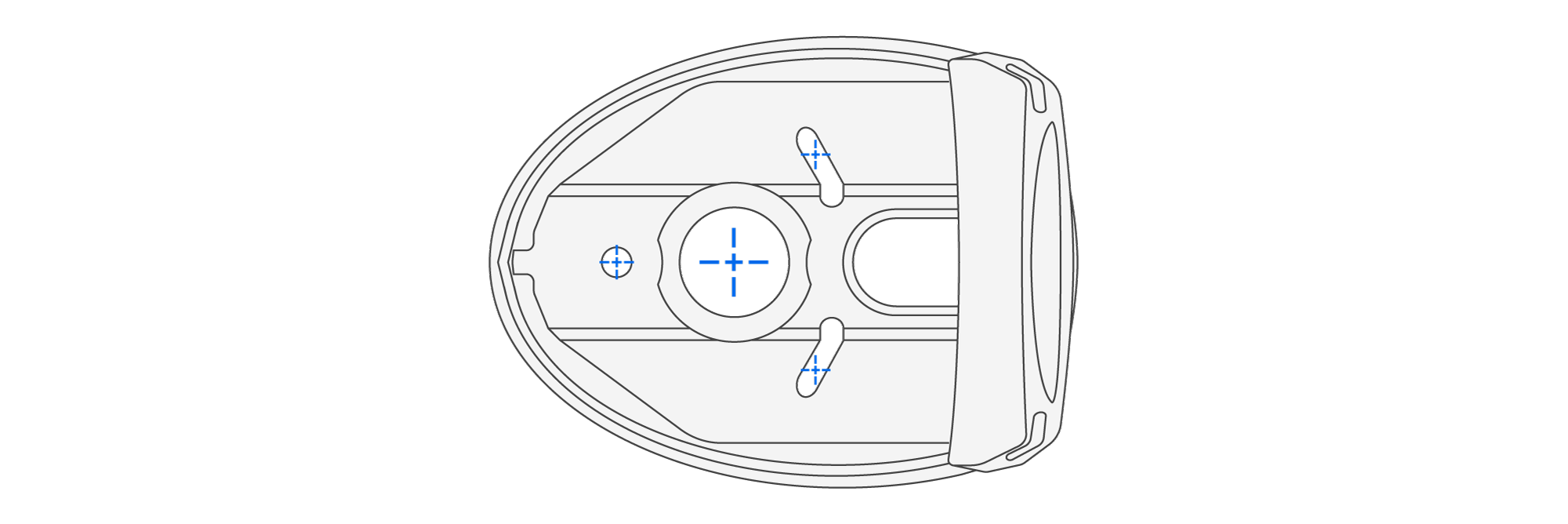

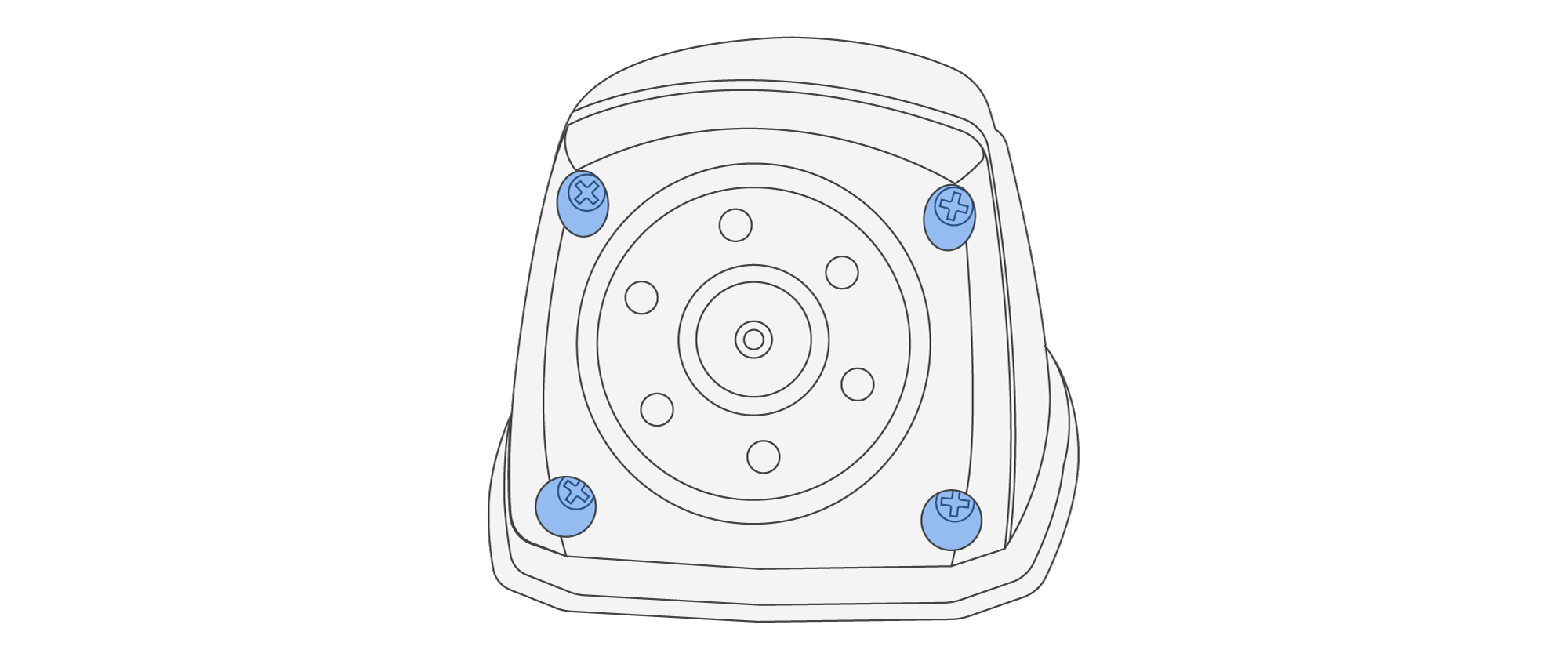

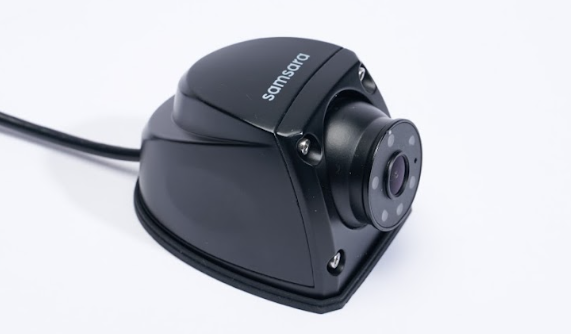

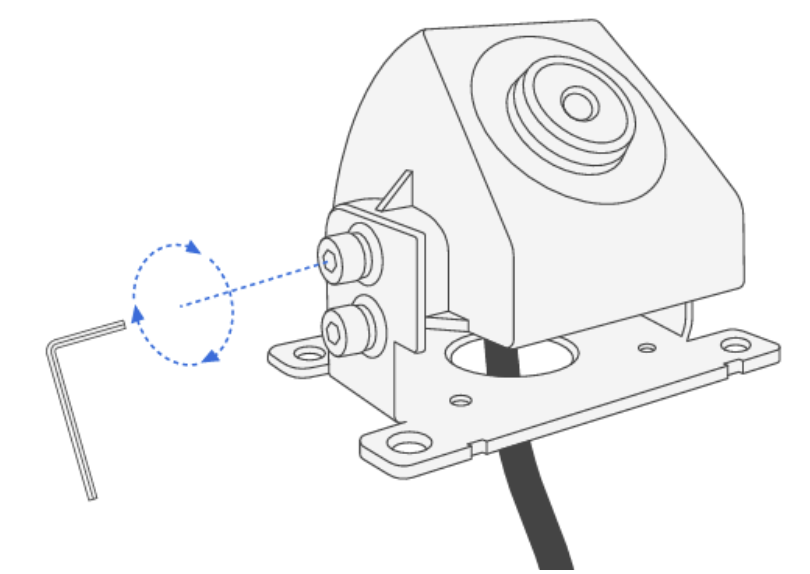

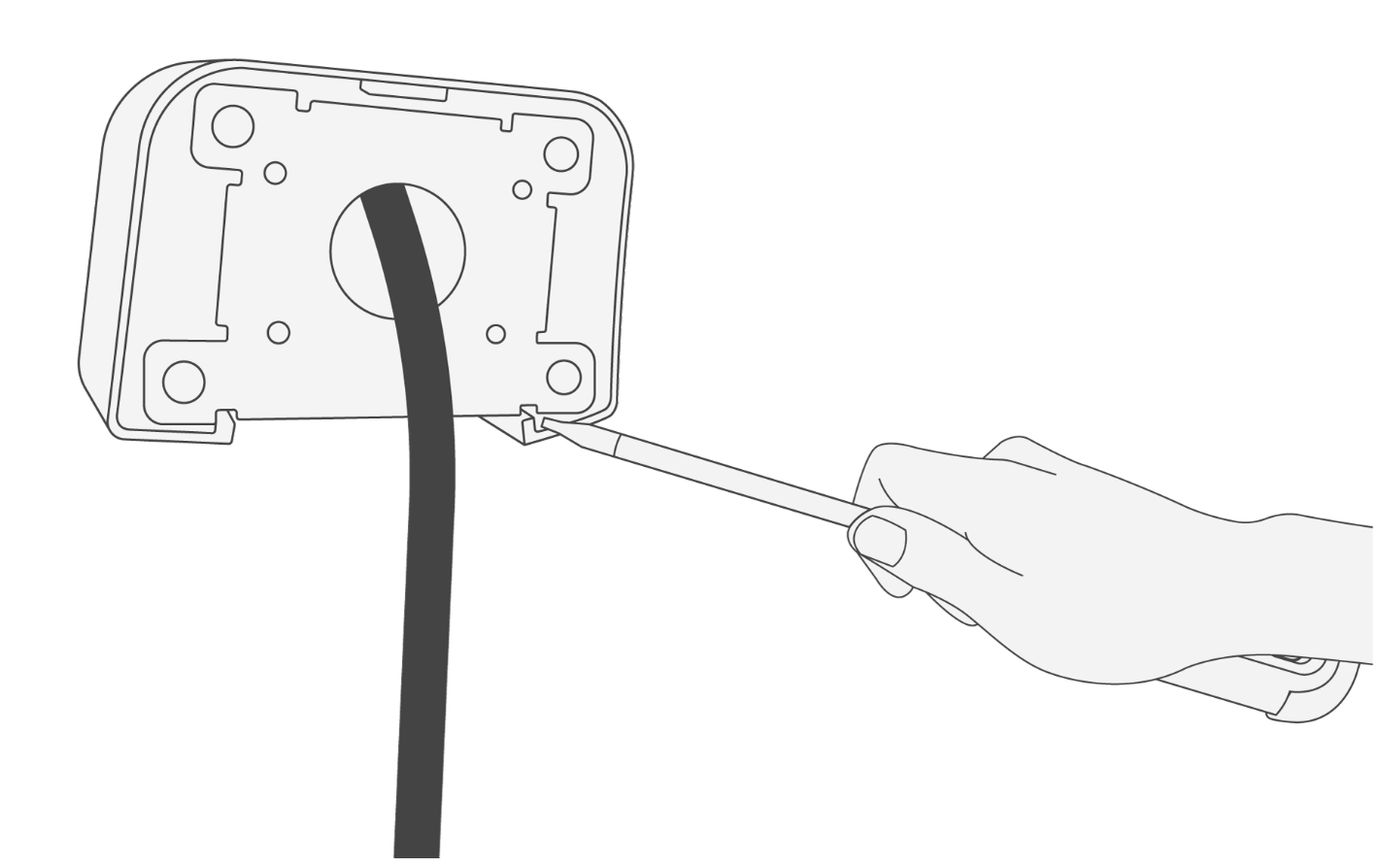

De oppervlakbevestigde zijcamera wordt direct op een vlak oppervlak of carrosseriepaneel bevestigd en biedt zicht langs de zijkant van het voertuig of dekking van binnenruimtes. Het wordt meestal gebruikt voor aanvullende zijzichtbaarheid en dodehoekmonitoring. De camera is compatibel met het AI Multicam-systeem en de HD Camera Connector.

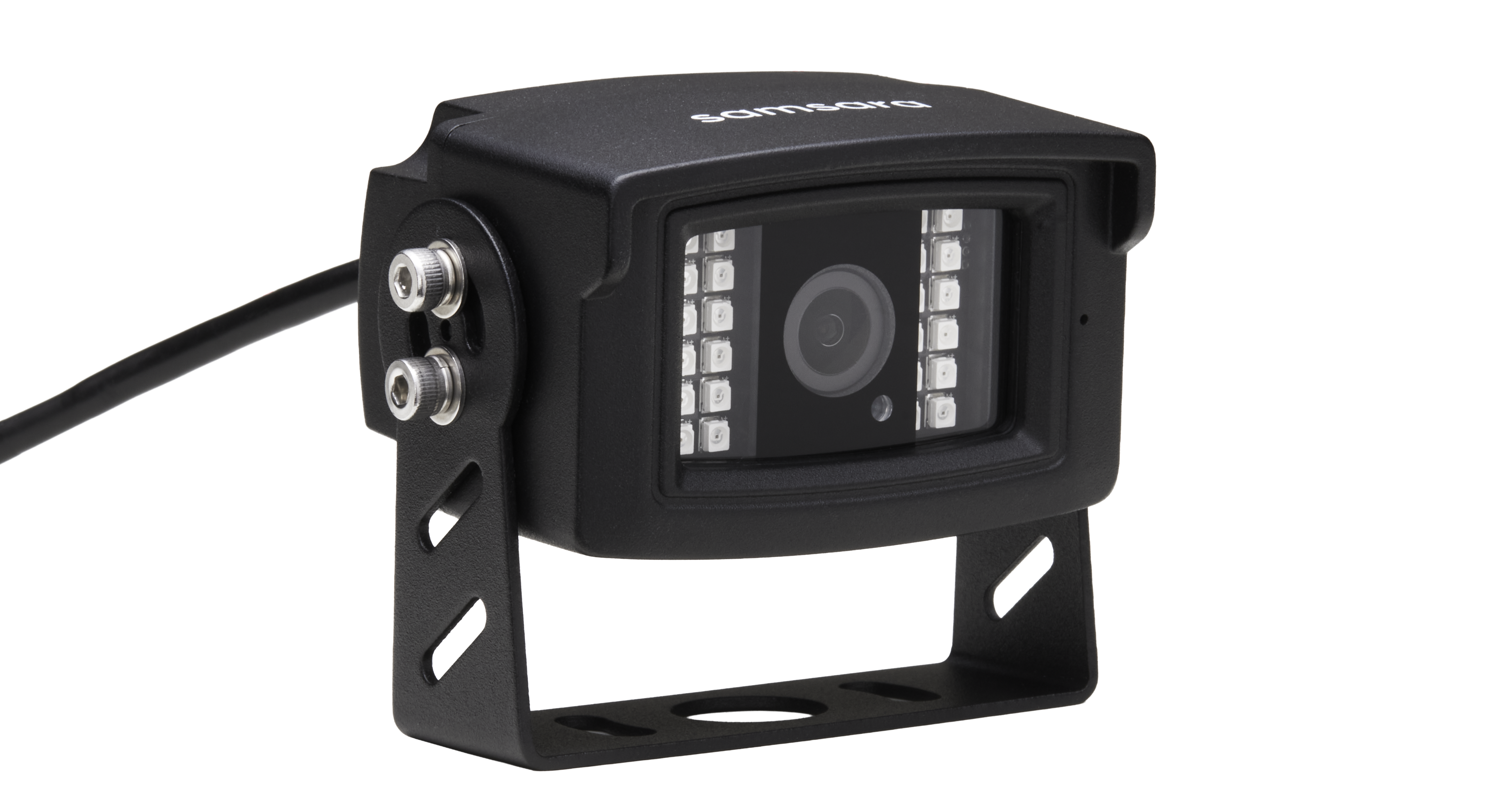

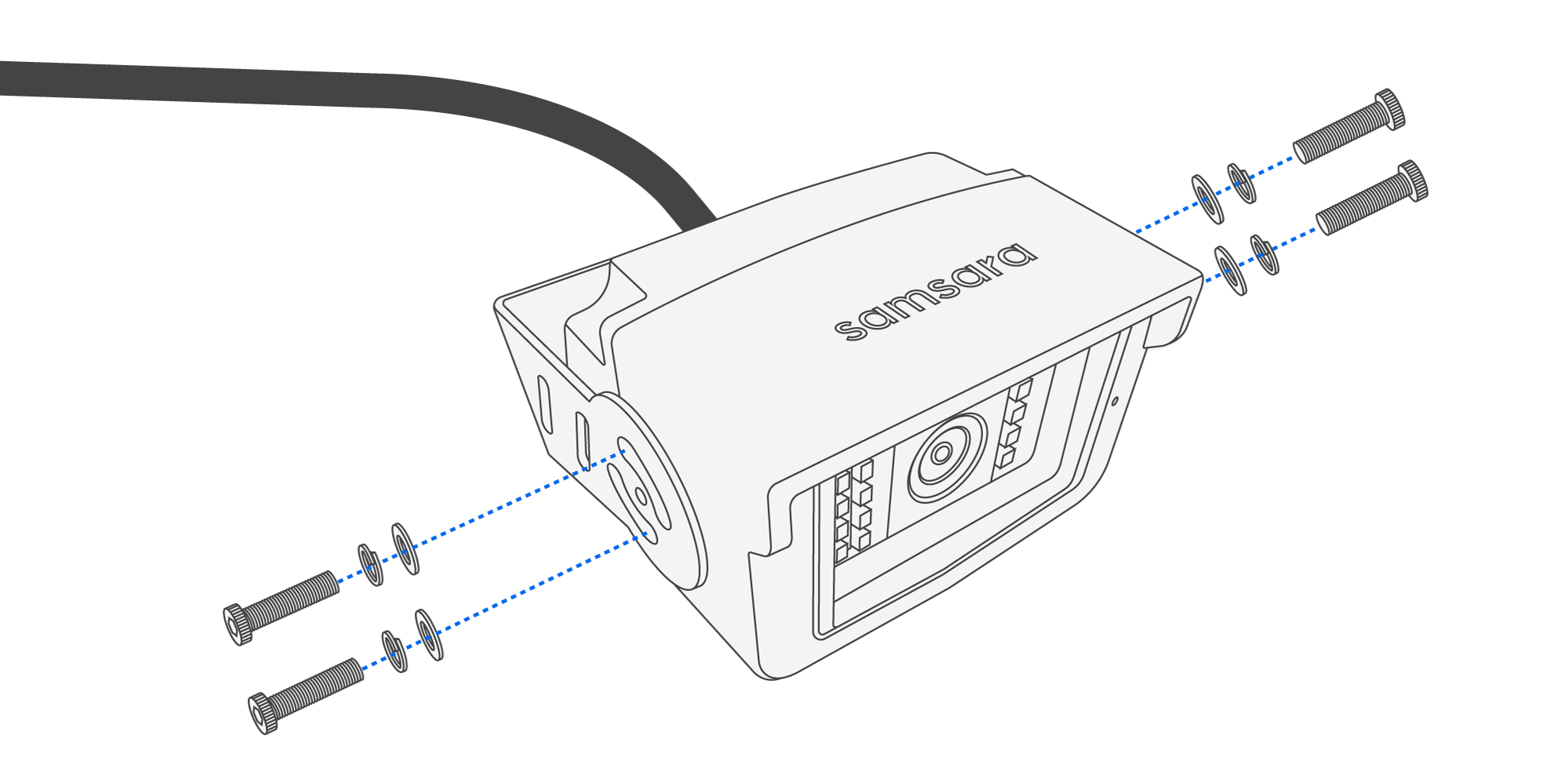

De achtercamera biedt zicht achter het voertuig, wat de veiligheid bij achteruitrijden en het monitoren van het achterliggende verkeer vergroot. De camera wordt via een GX12-connector aangesloten op de AI Multicam Hub of de AHD1-cameraconnector.

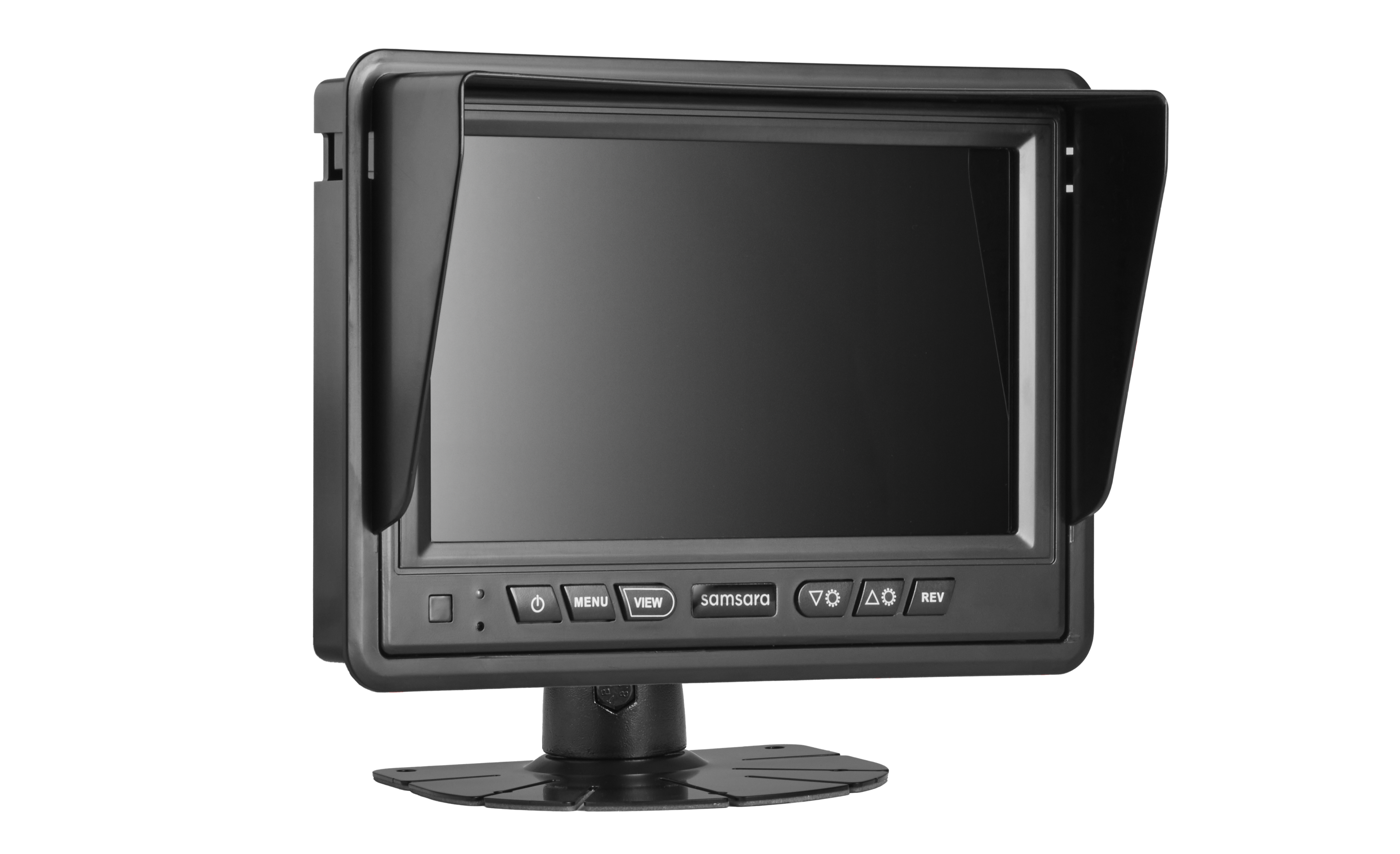

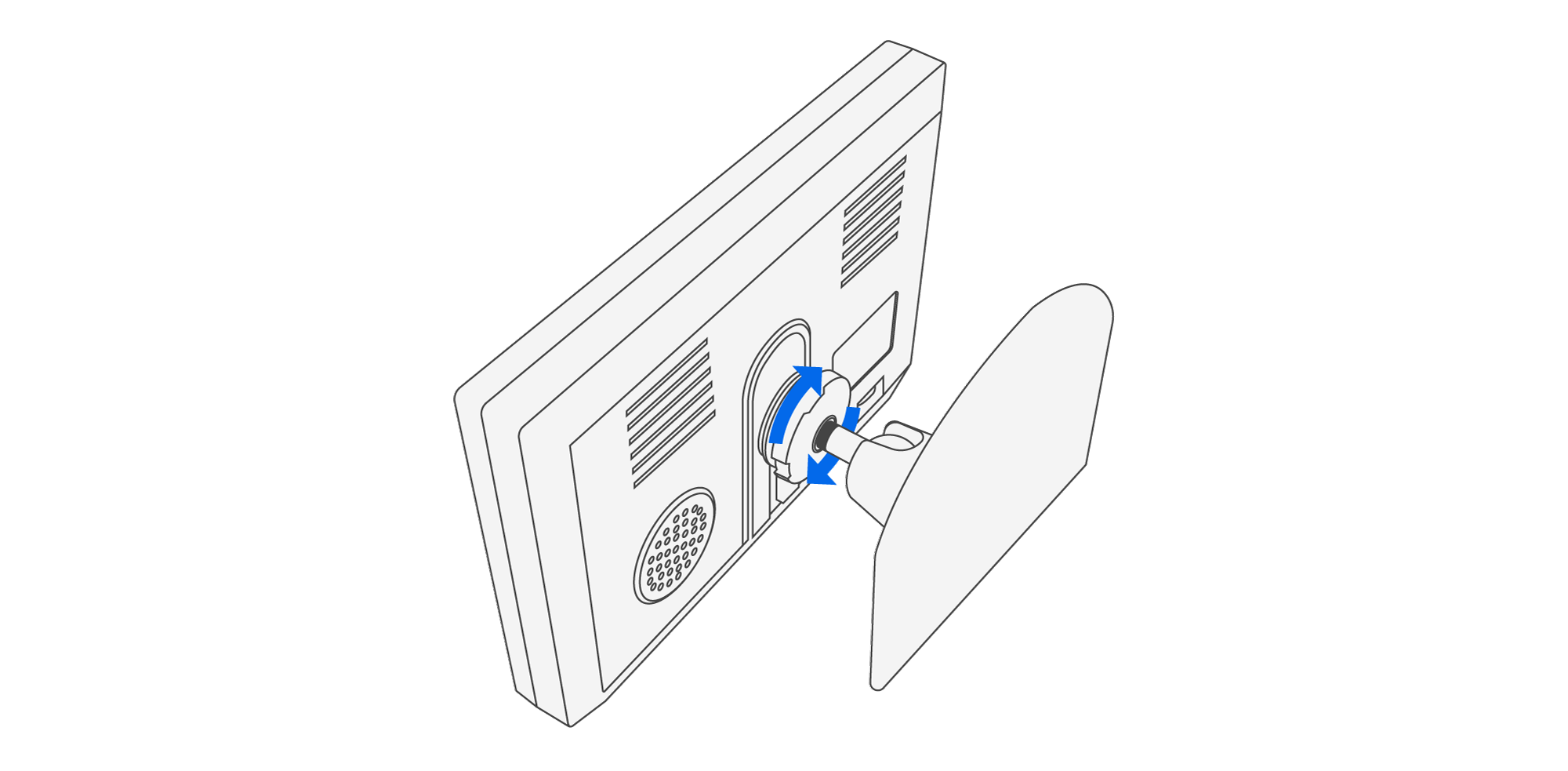

De 7”-monitor toont live videobeelden van de aangesloten camera’s en wordt in de cabine gemonteerd voor zichtbaarheid voor de bestuurder. De monitor wordt aangesloten op de AI Multicam Hub of de AHD1 HD-cameraconnector.

(Optioneel) Bevestig een monitor aan een andere houder

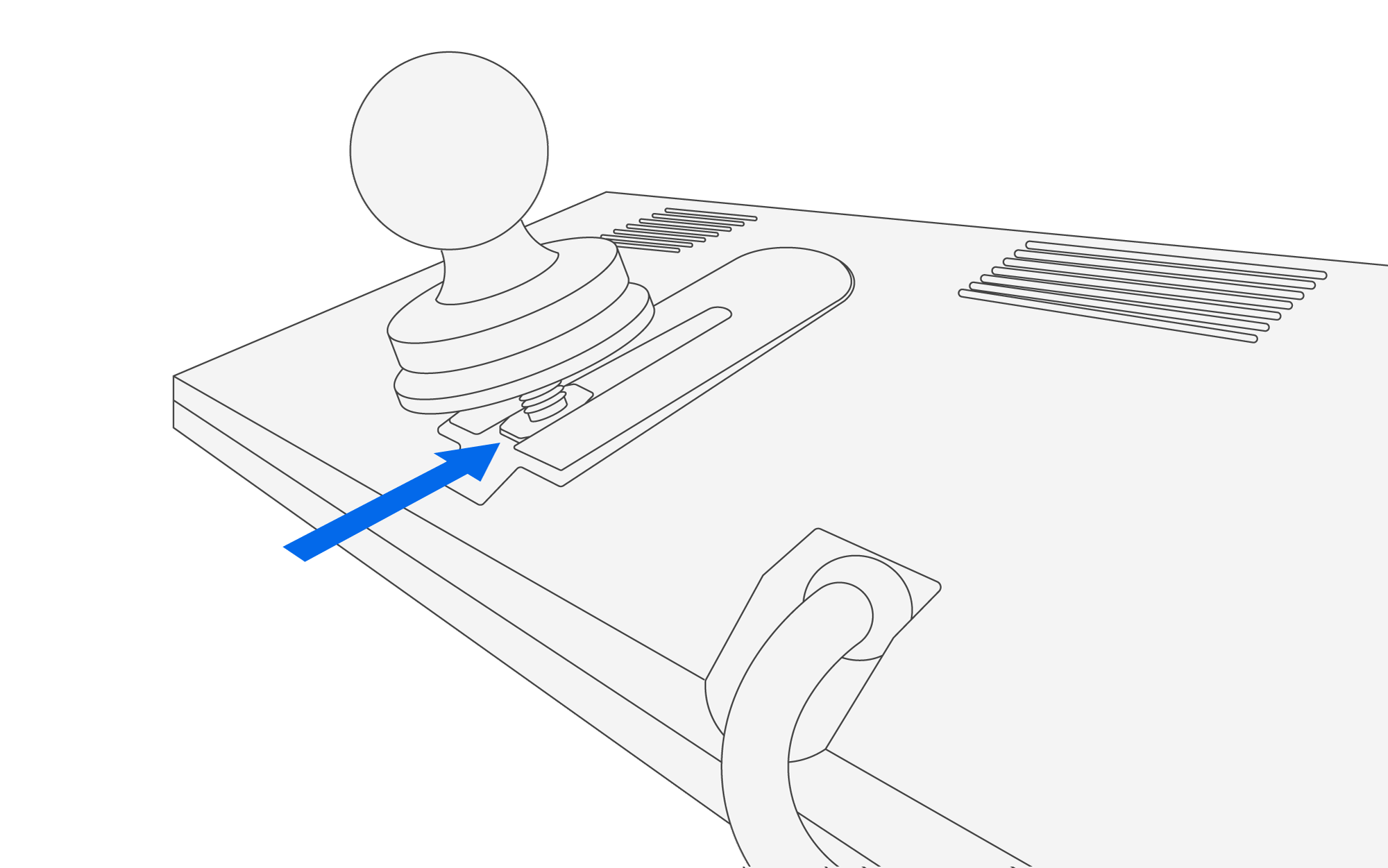

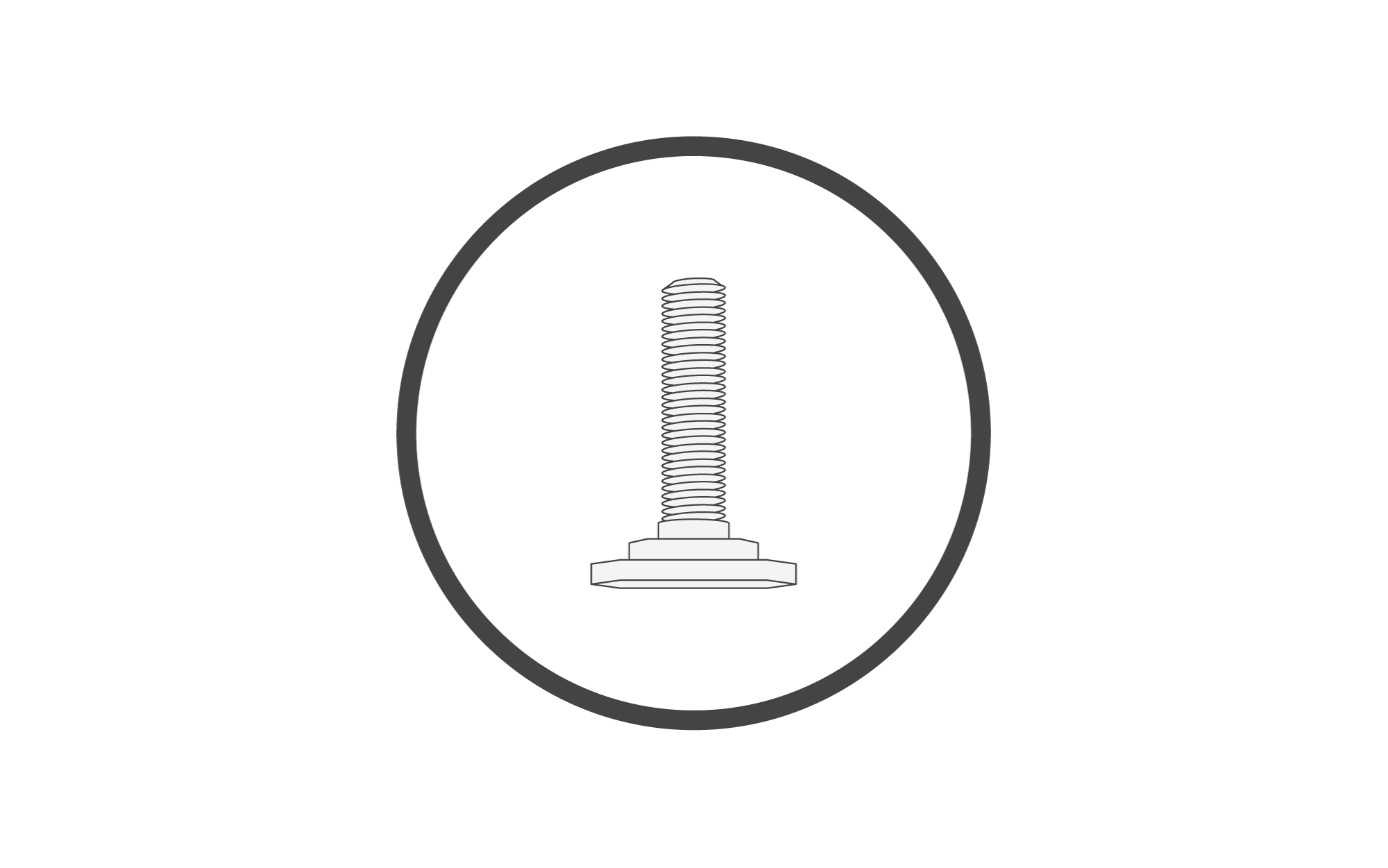

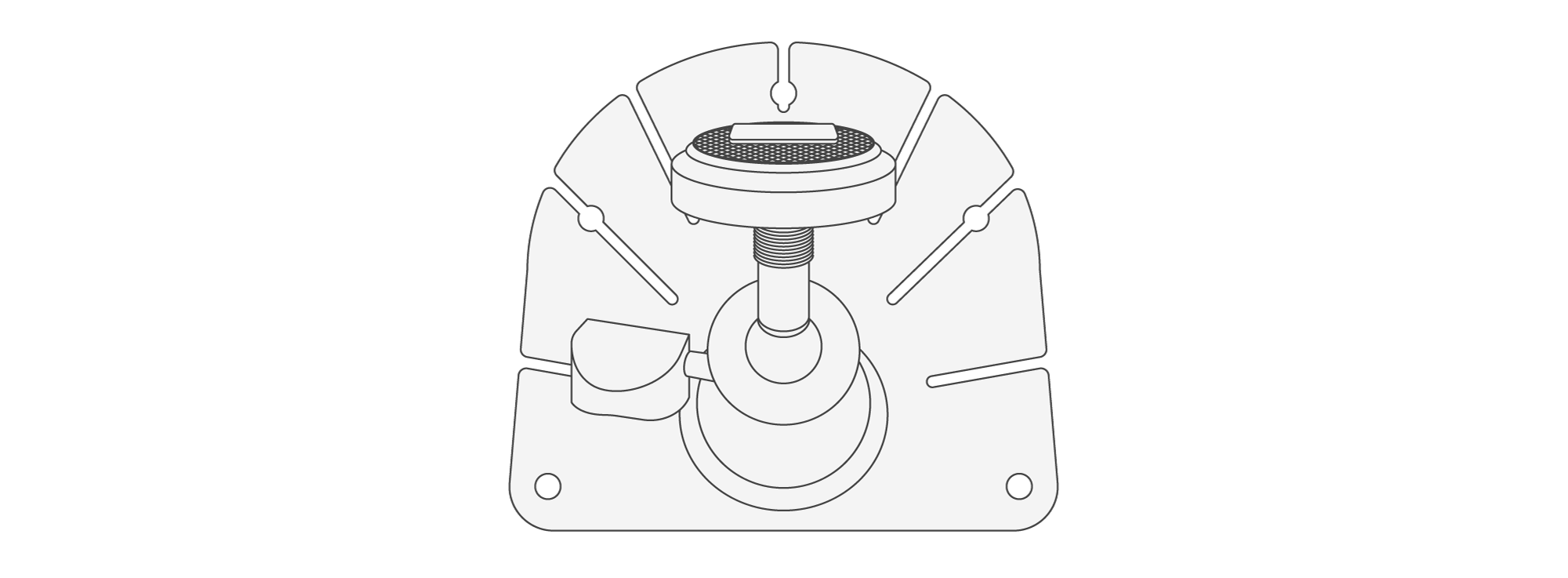

De monitor bevat een ¼”-20 gekartelde T-bout waarmee deze kan worden bevestigd aan verschillende montageaccessoires van derden, zoals zuignapvoeten of verstelbare verlengarmen. De T-bout is compatibel met elke houder die ¼”-20 hardware accepteert.

De volgende montageoplossingen van derden zijn getest en bevestigd dat ze passen:

• RAM Mounts: Onderdeelnummer RAP-B-354U-TRA1 verbindt de monitor met het RAM "B Size" montage-ecosysteem.

• Tackform: Onderdeelnummer B20T werkt direct met het 20 mm montage-ecosysteem van Tackform.

Om de monitor te bevestigen:

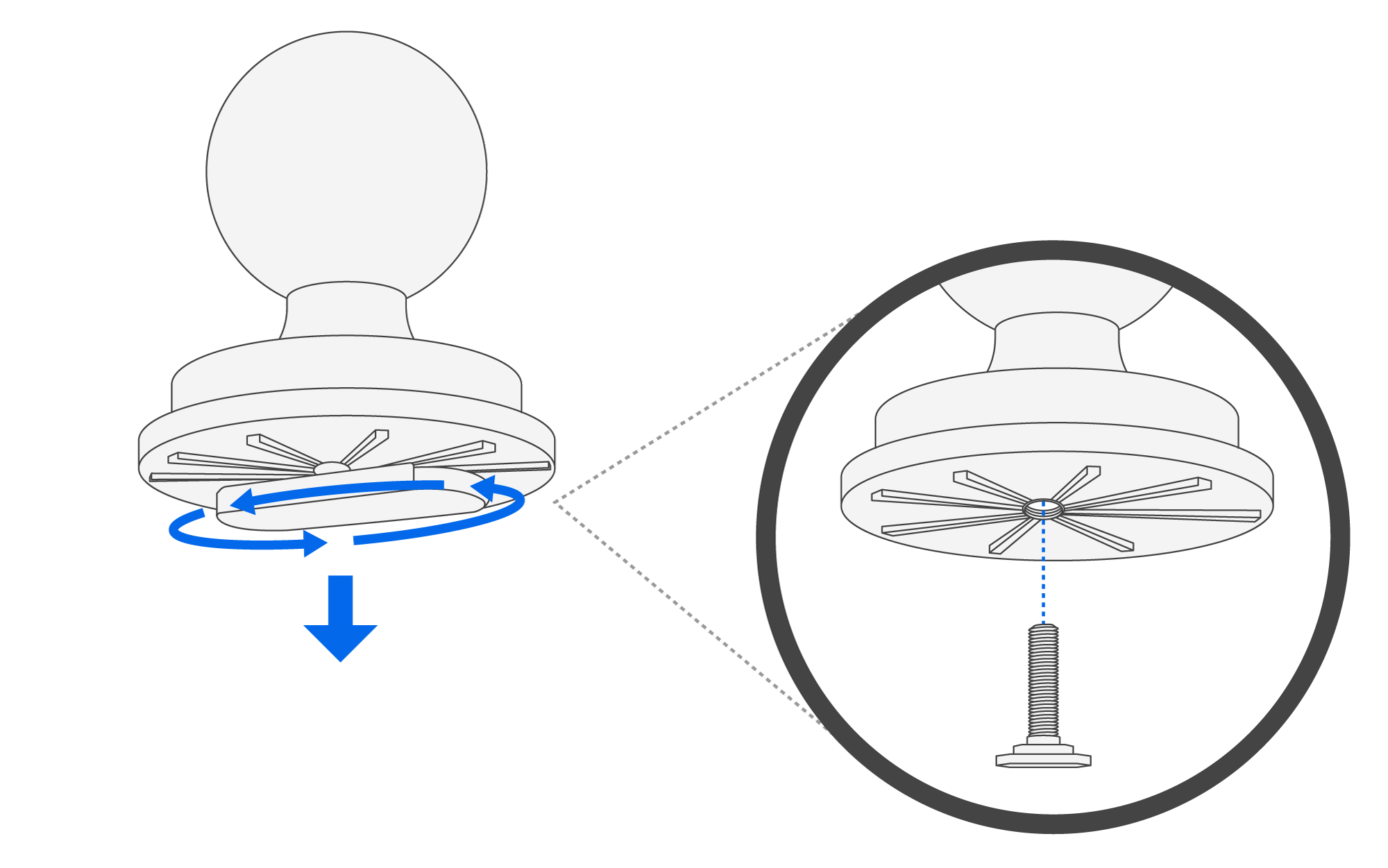

1. Verwijder de T-bout die is inbegrepen bij de montagekit van derden en vervang deze door de T-bout die in de MN11-kit is meegeleverd.

2. Schuif de T-bout in de houder en volg de instructies van de fabrikant om het montagesysteem op zijn plaats te vergrendelen.
