HW-MC-AIM4
De AI Multicam Hub (HW-MC-AIM4) is een complete cameravisibiliteitsoplossing die risico's rondom het voertuig detecteert, chauffeurs onmiddellijk waarschuwingen geeft en de afhandeling van incidenten versnelt. De hub heeft vier onafhankelijke camerapoorten met optionele audio en ondersteuning voor een monitor, ideaal voor uiteenlopende toepassingen en gebruikssituaties.
Volg de onderstaande stappen om een succesvolle installatie te voltooien.
|
Aantal |
Beschrijving |
|---|---|
|
1 |
AI Multicam Hub |
|
1 |
AI Multicam-kabel |
|
2 |
Lange kabelbinders voor apparaatmontage |
|
4 |
Zelfborende schroeven (kop 7 mm) voor bevestiging |
|
Extra benodigde gereedschappen en materialen |
|
|
|
-
Bereid het voertuig voor en activeer uw AI Multicam Hub.
-
Zorg ervoor dat uw voertuiggateway (VG) is geïnstalleerd en geactiveerd, en activeer de AI Multicam Hub.
Volg de begeleide instructies in de Samsara Fleet-app om de activering te voltooien, of ga naar cloud.samsara.com/activate of de regionale Samsara-cloud-URL die aan uw organisatie is toegewezen (zoals cloud.ca.samsara.com/activate of cloud.eu.samsara.com/activate).
-
Koppel de voertuigaccu los voordat u doorgaat met de installatie.
-
-
(Optioneel) Plaats de Micro SD-kaart.
Opmerking
De Micro SD-kaart is niet vereist voor normale werking, aangezien de AI Multicam Hub al ingebouwde permanente opslag heeft voor videobeelden. Het toevoegen van een Micro SD-kaart kan de opslagcapaciteit in specifieke gebruikssituaties verbeteren, zoals:
-
Langdurige werking zonder netwerkverbinding (bijvoorbeeld voertuigen die gedurende langere perioden buiten bereik zijn)
-
Het bieden van een uitgebreide lokale buffer voordat de beelden met de cloud worden gesynchroniseerd
-
Langere beelden beschikbaar maken op het apparaat voor wagenparken met vereisten voor een minimale opnameduur
-
Open het deksel van het SD-kaartvak op het apparaat met een Torx T8-schroevendraaier en plaats de Micro SD-kaart.
-
Let erop dat u de schroeven niet verliest.
-
Plaats het deksel van het SD-kaartvak terug met de originele schroeven.
-
Draai de schroeven bij het terugplaatsen van het deksel van het SD-kaartvak vast met een aanhaalmoment van 3,5 in-lb / 4 kgf-cm, zodat de O-ring goed op zijn plaats zit.
Opmerking
Als de Micro SD-kaart niet wordt gedetecteerd of niet kan worden geformatteerd, controleer dan of het een ondersteund model is. Vermijd het gebruik van consumentenkaarten die niet zijn ontworpen voor continu schrijven of omgevingen met extreme temperaturen.
-
-
Wijs camerarollen toe en controleer de configuratie van de triggerdraden.
Zie Camerarollen instellen voor de AI Multicam Hub voor meer informatie.
-
Monteer de AI Multicam Hub stevig in het voertuig.
-
Kies een installatielocatie voor de AI Multicam Hub, zoals onder een stoel of achter het dashboard, uit de buurt van licht, hete oppervlakken of warmtebronnen en water.
Opmerking
De AI Multicam Hub is een waterbestendig apparaat. Het kan indien nodig buiten de afgesloten cabine van het voertuig worden geïnstalleerd, maar Samsara raadt aan het uit de buurt te houden van directe hogedrukwaterstralen en plekken die aan agressieve chemicaliën worden blootgesteld.
Waarschuwing
Het installeren van de AI Multicam Hub in de buurt van hete oppervlakken of warmtebronnen kan oververhitting veroorzaken en de apparaatfunctionaliteit tijdelijk beperken.
-
Om het risico op binnendringend water te beperken, installeert u het apparaat indien mogelijk met de connectoren naar beneden gericht.
-
Bevestig het apparaat met de meegeleverde schroeven of kabelbinders. Vermijd gebogen oppervlakken en richt het logo naar buiten.
Zorg ervoor dat er ruimte is om toegang te krijgen tot de connectoren.
Als u uw eigen bevestigingsmiddelen wilt gebruiken om het apparaat te monteren, gebruik dan een M4- of #8-schroef.
-
-
Verbind de 18-pins connector van de AI Multicam-kabel met de AI Multicam Hub.
-
Steek de 18-pins kabel in en vergrendel deze door te draaien voordat u de stroom of USB aansluit.
-

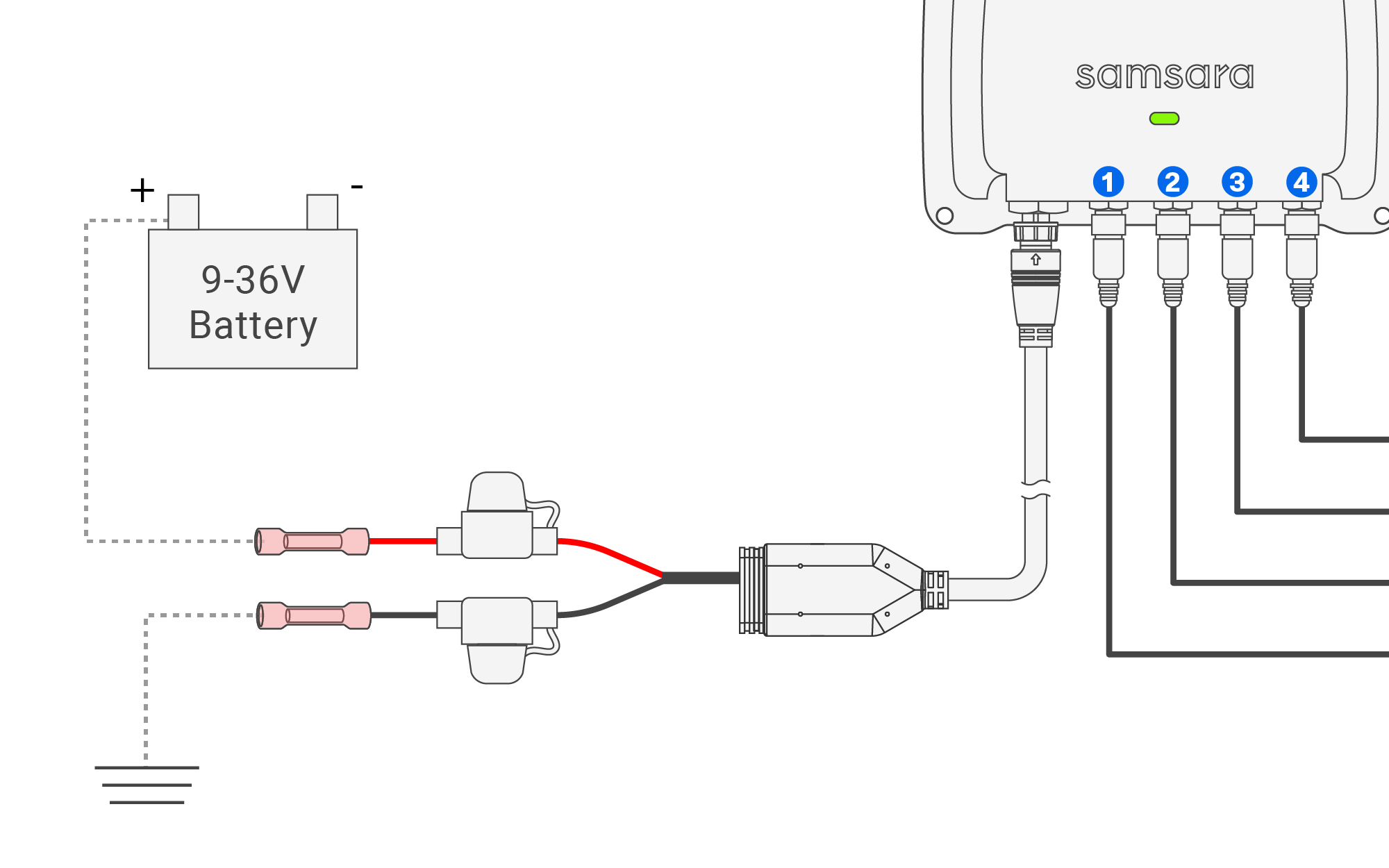

Sluit de voedingsdraad met het label “battery 9-36V” aan op een accuvoeding die continu spanning levert. Voor ADR-voertuigen die gevaarlijke goederen vervoeren, leidt u de voedingsdraad achter de hoofdaccuschakelaar. Gebruik een zekeringadapter, ringkabelschoen of een andere veilige methode om het apparaat op de voeding aan te sluiten.
Waarschuwing
Sluit de voedingsdraad van de AI Multicam Hub niet aan op een contact- of accessoirecircuit. Sluit deze alleen aan op een altijd ingeschakelde accuvoedingsbron (9–36 V). Aansluiting op contact- of accessoirevoeding kan de video-opname stoppen nadat het contact van het voertuig is uitgeschakeld en kan opnameproblemen veroorzaken met een gekoppelde CM-dashcam. Altijd ingeschakelde voeding is ook vereist voor functies zoals parkeermodus en het ophalen van video's.
-
Verbind de aardingsdraad met een locatie met lage weerstand op het chassis van het voertuig.
Waarschuwing
Controleer voordat u doorgaat of de draden voor 9–36 V-voeding en chassisaarde niet zijn omgewisseld. De AI Multicam Hub en de USB-kabel delen dezelfde aarding. Als deze aansluitingen zijn omgewisseld en u de USB-kabel later aansluit op een USB-poort van een voertuiggateway, kan de aarding terugstromen naar de voertuiggateway en de USB-poort beschadigen of uitschakelen.
-
Laat de USB-kabel voorlopig losgekoppeld. U sluit deze later in deze procedure aan nadat u de stroomvoorziening van het voertuig hebt hersteld.
-
-

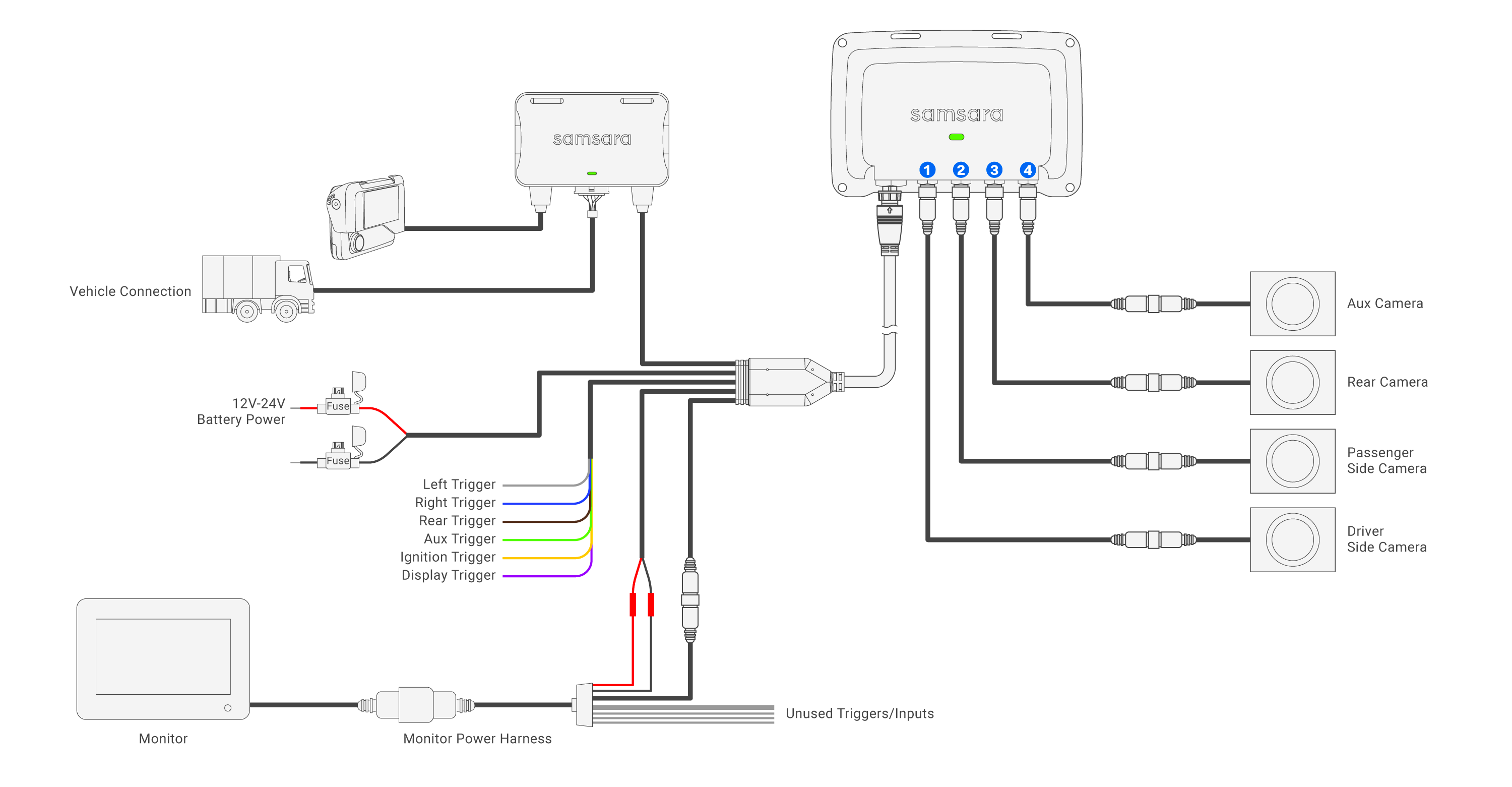

Verbind camera's en een optionele monitor.
-
Verbind elke 4-pins GX12-camerakabel met de bijbehorende poort.
-
Verbind de voedings- en massadraden van de beelduitgang door krimpen met de voedings- en massadraden van uw monitor en verhit vervolgens de krimpkous op de verbinding.
De AI Multicam Hub zal stroom leveren aan de monitor en deze uitschakelen wanneer het voertuig wordt uitgeschakeld.
Opmerking
Laat de display-triggerdraad op de AI Multicam-kabel losgekoppeld. De draad heeft geen functie, ook niet met een monitor van derden.
-
Sluit de kabel van de beelduitgang (Display Out) aan op de beeldsignaalingang van uw monitor.
-
-
Installeer en verbind triggersignalen.
Om AI-functies in te schakelen en automatisch de monitorweergaven te wisselen op basis van de acties van de chauffeur, moet de AI Multicam Hub specifieke triggersignalen van het voertuig detecteren. Deze signalen geven aan wanneer een richtingaanwijzer is ingeschakeld, de achteruitversnelling is ingeschakeld of het contact aanstaat, zodat de camera's op het juiste moment worden geactiveerd en onnodige waarschuwingen worden verminderd.
Kies een van de volgende opties:
-
Als het voertuig CAN-bus-triggersignalen ondersteunt, sla dan de onderstaande stappen voor de fysieke triggerdraad over en volg in plaats daarvan de stappen voor Trigger-signalen via de CAN-bus inschakelen. Controleer tijdens de installatie of het signaal beschikbaar is voordat u de fysieke bekabeling overslaat.
-
Als het voertuig geen CAN-bus-triggersignalen ondersteunt, of als CAN-signalen niet beschikbaar zijn voor deze installatie, voltooi dan de onderstaande stappen voor de fysieke triggerdraad.
Opmerking
Triggers voor richtingaanwijzers en achteruitrijden (fysieke draden of CAN) zijn niet vereist om de AI Multicam Hub in te schakelen of opnames te maken. Zonder deze triggersignalen zijn voetgangersbotsingsmelding, achteruitrijbotsingswaarschuwing en waarschuwing voor voertuigen in de dode hoek niet beschikbaar en schakelt de monitor in de cabine niet van weergave op basis van deze voertuiggebeurtenissen.
-
Identificeer de triggerdraden in uw voertuig.
Voorbeelden van triggersignalen zijn de voedingsdraad van de richtingaanwijzer voor de camera's aan de linker- en rechterzijde en de voeding van het achteruitrijlicht voor achteruitrijcamera's.
Belangrijk
AI-waarschuwingen worden alleen geactiveerd wanneer de bijbehorende trigger actief is. Sluit de triggerdraden van de camera niet aan op een permanente of contactgeschakelde voeding, aangezien dit de chauffeur kan overweldigen met onnodige waarschuwingen.
De kleur en locatie van de triggerdraad kunnen per voertuig verschillen. Geldige signalen liggen tussen 5 V en 36 V. Gebruik een of meer van de volgende methoden om de signalen te vinden:
-
Raadpleeg de voertuigfabrikant.
-
Gebruik het bedradingsschema van het voertuig.
-
Inspecteer de zekeringkast of elektrische verdeelkast voor signaaltoegang.
-
Volg de bedrading vanaf de lampen (bijvoorbeeld een richtingaanwijzer of achteruitrijlicht) om de bron te vinden.
-
-

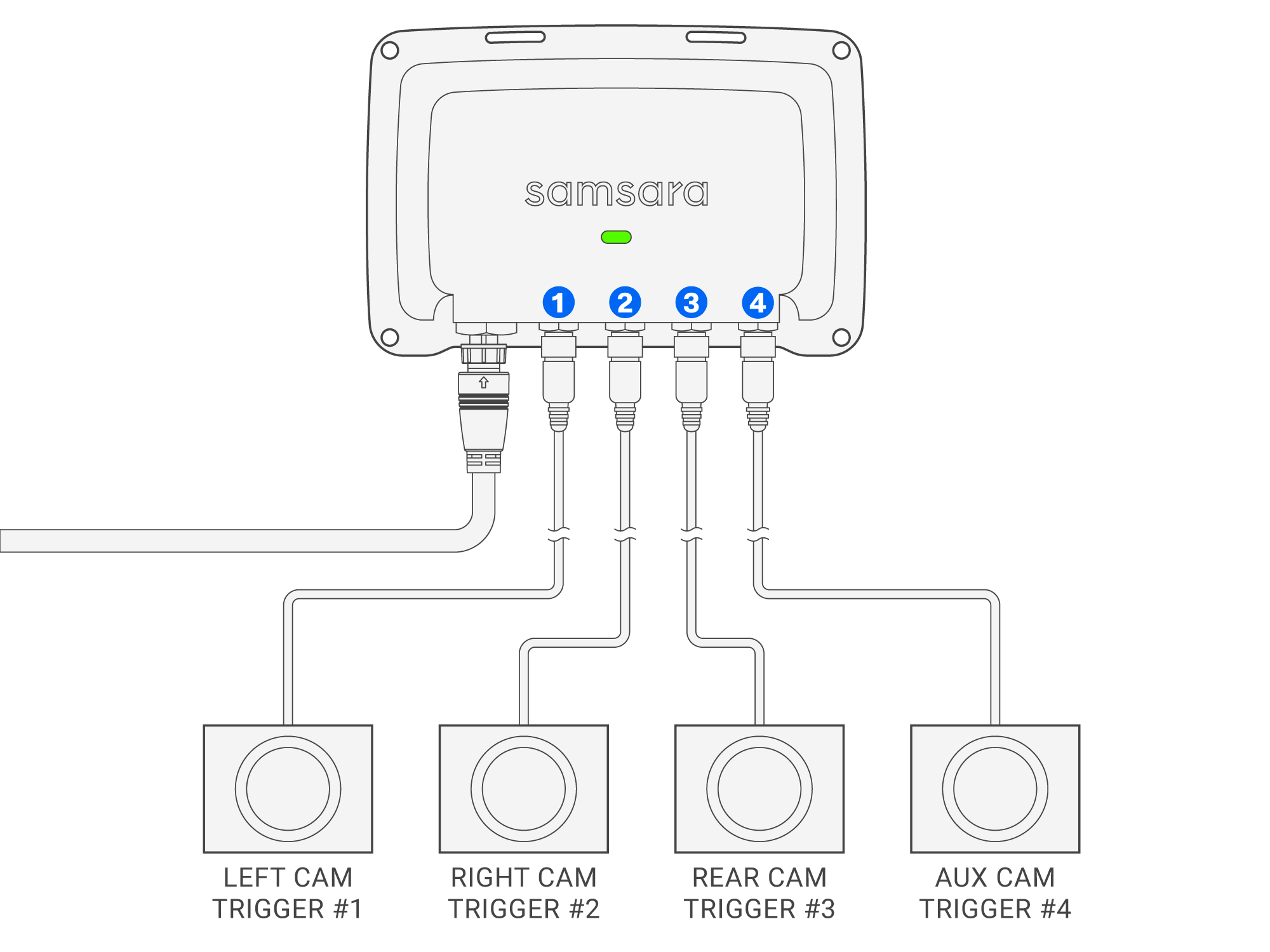

Bepaal welke camerapoort bij de triggerdraad hoort.
-
Verbind de triggerdraden met de signaalkabels van het voertuig.
-
Knip de originele draad door en gebruik met krimpkous geïsoleerde stootnaden om de triggerdraad van het apparaat aan te sluiten op de signaaldraad van het voertuig.
-
Zet de verbinding vast met kabelbinders om trekbelasting te voorkomen.
-
Voeg zo nodig een zekering in de leiding toe (vooral voor circuits zonder bestaande bescherming).
-
-
(Optioneel) Sluit de contacttrigger aan.
Dit verbetert de opstarttijd van AI Multicam. Als de contacttrigger niet is aangesloten, schakelt de camera in via het signaal van de VG (voertuiggateway).
-
-
Schakel de AI Multicam Hub in en verbind deze met de voertuiggateway.
-
Sluit de voertuigaccu weer aan en schakel het voertuig in.
Controleer of het ledlampje van de AI Multicam Hub brandt voordat u de USB-kabel aansluit. Als het ledlampje uit is, controleer dan opnieuw de aansluitingen voor 9–36 V en chassisaarde voordat u doorgaat.
-

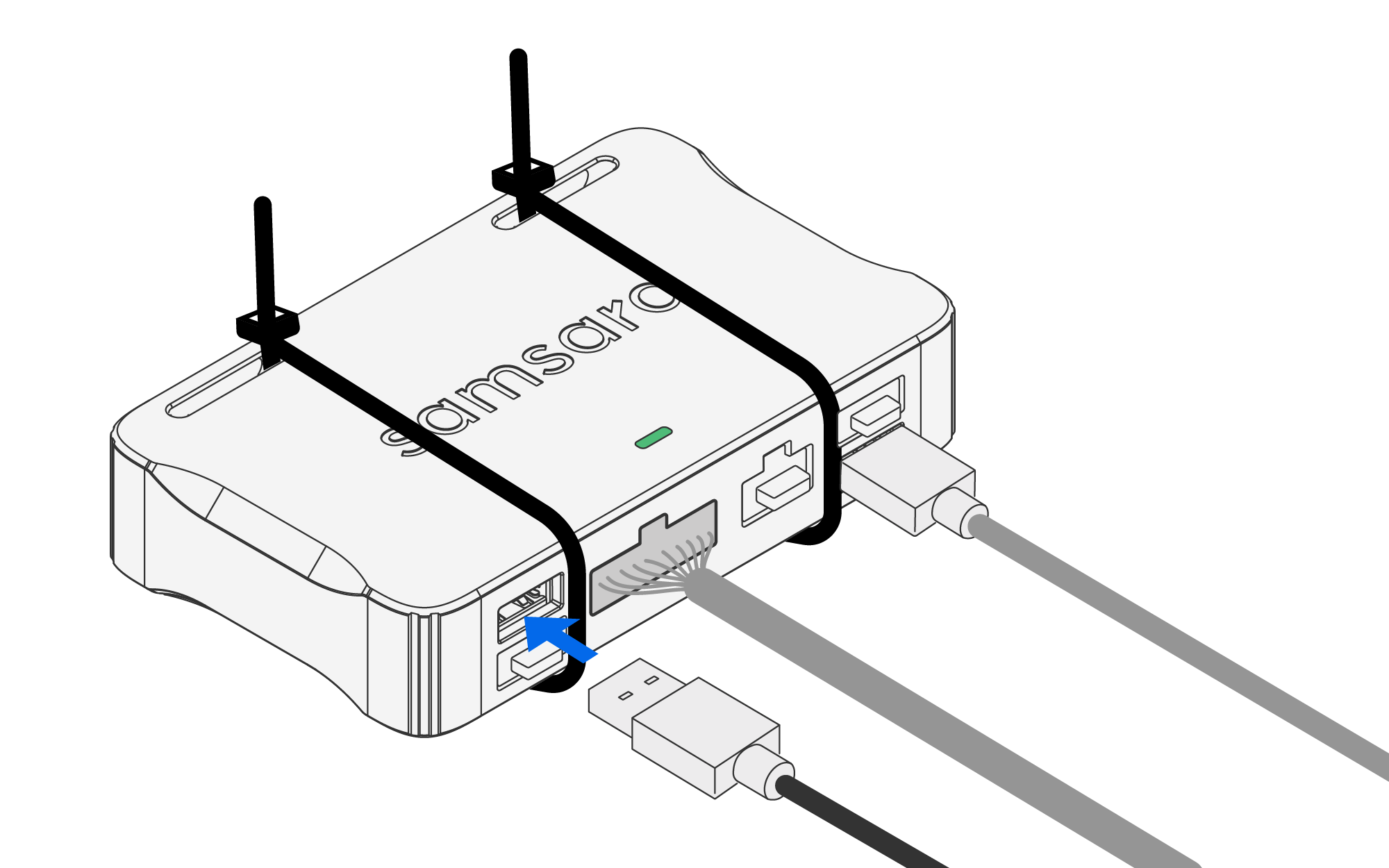

Steek de USB-kabel in de voertuiggateway.
Waarschuwing
Gebruik geen USB-verlengkabel (zoals CBL-CM-B3AU). Deze kabel kan voorkomen dat het multi-cam-systeem naar behoren functioneert.
-
Controleer het ledlampje van de AI Multicam Hub:
-
Continu groen: Ingeschakeld en aan het opnemen
-
Continu rood: Ingeschakeld, maar geen camera's gedetecteerd
-
Knipperend rood: Opnieuw opstarten
-
Continu geel: Ingeschakeld, maar niet verbonden met een VG
-
Knipperend geel: Ingeschakeld, verbonden met een VG en ten minste één camera gedetecteerd, maar niet aan het opnemen (ook wanneer het voertuig geen rit maakt)
-
-
-
(Optioneel) Rond de installatie af in de Samsara Fleet-app.
-
Gebruik de tool Foto maken om de cameraverbindingen te testen.
-
Om de detectie van kwetsbare verkeersdeelnemers (VRU) met richtingaanwijzer- en achteruitrijsignalen te testen, schakelt u de richtingaanwijzers in en controleert u de getriggerde weergavewisselingen op de monitor in de cabine.
-
Met behulp van rollen kunt u definiëren hoe AI Multicams worden toegewezen op basis van plaatsing en triggergedrag, voordat ze worden geïnstalleerd. Deze flexibiliteit is bijzonder waardevol in omgevingen zoals het schoolvervoer, waar de dekking van binnencamera's anders wordt geprioriteerd dan in standaardwagenparkconfiguraties. U kunt individuele voertuigen configureren of instellingen toepassen op groepen van maximaal 20 voertuigen tegelijk, rechtstreeks vanuit het Samsara-dashboard. Dit zorgt voor een consistente installatie en optimaliseert de planning voorafgaand aan de installatie.
Belangrijk
Deze configuratie moet voltooid zijn voordat de camera's fysiek worden geïnstalleerd.
-
Samsara-standaard: Standaardfabrieksrollen.
-
Organisatiespecifieke standaard: Aangepaste standaardinstellingen ontworpen voor uw type wagenpark.
-
Aangepaste voertuiginstellingen: Op maat gemaakte rollen per voertuig.
-
Ga naar de pagina overzicht in het Samsara-dashboard.
-
Selecteer het voertuig dat u wilt configureren.
-
Klik op Instellingen in de rechterbovenhoek.
-
Scroll naar de sectie Multi-cam-installatieconfiguratie.
-
Wijs de camerarollen opnieuw toe op basis van uw geplande cameraposities en triggeraansluitingen.
Kies tussen Samsara-standaardinstellingen, organisatiespecifieke standaardinstellingen (bijvoorbeeld voor binnencamera's in schoolvervoer voor leerlingen van de kleuterschool tot en met het einde van het voortgezet onderwijs) of volledig aangepaste rollen.
-
Selecteer het pictogram Instellingen (
) onderaan uw menu Vloot.
-
Selecteer in Apparaten de optie Configuratie > Camera's en klik vervolgens op Individuele voertuigen bewerken.
-
Selecteer de voertuigen die u wilt bewerken en klik vervolgens op Instellingen bewerken.
Opmerking
De VG's moeten in het voertuig geïnstalleerd zijn.
-
Scroll naar de sectie Multi-cam-installatieconfiguratie.
-
Kies tussen Samsara-standaardinstellingen, organisatiespecifieke standaardinstellingen (bijvoorbeeld voor binnencamera's in schoolvervoer voor leerlingen van de kleuterschool tot en met het einde van het voortgezet onderwijs) of volledig aangepaste rollen.
Deze installatiehandleiding bevat typische informatie die specifiek is voor producten die zijn vervaardigd op het moment van publicatie. De inhoud van deze gids vormt geen garantie en is uitsluitend bedoeld ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om bij het installeren van deze hardware te voldoen aan alle toepasselijke wetten, voorschriften en privacyrechten in uw rechtsgebied.
Probeer dit product niet te repareren, gebruik geen vervangende onderdelen van derden met dit product, of wijzig dit product op geen enkele andere manier, behalve in overeenstemming met de producthandleidingen of zoals anderszins geïnstrueerd door Samsara. Als u deze instructies niet opvolgt, kan dit leiden tot materiële schade of lichamelijk letsel of uw productgarantie ongeldig maken.
Elke installatie die niet voldoet aan de instructies in deze installatiehandleiding of andere documentatie, of elk gebruik van dit product buiten het omschreven IP-beschermingsniveau of de aanbevolen gebruiksvoorwaarden, kan leiden tot onverwachte uitval, systeemstoringen, lichamelijk letsel of schade aan eigendommen, inclusief waterschade. Het niet opvolgen van deze instructies kan leiden tot ernstig letsel of de dood.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer of verstel geen hardware tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de chauffeur of de bediening van de voertuigbesturingen kan belemmeren. Installeer deze hardware niet op of nabij airbagpanelen of in de ruimte waarin een airbag zich ontvouwt. Installeer geen hardware terwijl het voertuig niet beveiligd is. Installeer geen hardware terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat het voertuig moet worden ingeschakeld. Gebruik de hardware niet als de afdichting beschadigd is.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan barsten als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, wat een risico op brand, brandwonden, elektrische schokken of ander ernstig letsel met zich meebrengt.
Dit product bevat condensatoren die een risico op brand, explosie, elektrische schokken of brandwonden kunnen vormen. Raak geen condensatoren aan en kom niet in de nabijheid van condensatoren binnen deze hardware.
Let altijd goed op uw omgeving en rij veilig. Houd u aan alle verkeersregels en let altijd op de weg- en rijomstandigheden. Vertrouw er niet op dat dit product waarschuwt voor gevaren of ongevallen voorkomt. De hardware en bijbehorende software functioneren mogelijk niet zoals bedoeld door wegomstandigheden, andere voertuigen, het weer en andere factoren.
Houd deze hardware binnen een temperatuurbereik van −20 °C tot 60 °C (−4 °F tot 140 °F). Het niet handhaven van deze hardware binnen het gespecificeerde temperatuurbereik kan leiden tot veiligheidsrisico's.
Het niet opvolgen van de montage-instructies kan het risico op lichamelijk letsel of materiële schade door vallende voorwerpen vergroten. Als u de hardware aan een gebouwmuur monteert, controleer dan op bedrading of leidingen voordat u gaten boort.
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
Dit apparaat voldoet aan de RSS-normen van ISED Canada voor vergunningsvrije radioapparatuur. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die ongewenste werking van het apparaat kan veroorzaken.
|
|
