ABS probleemoplossing voor aangedreven asset-gateways (AG's)

Test vrachtwagenkracht:

1. Loop naar de voorkant van de aanhangwagen en zoek de 7-weg kabel die de vrachtwagen met de aanhangwagen verbindt.

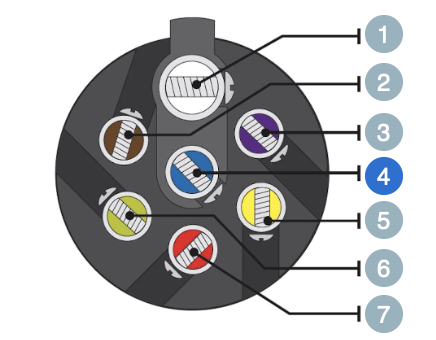

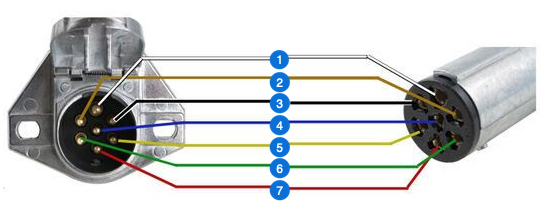

2. Koppel de 7-weg kabel los terwijl u deze verbonden houdt met de vrachtwagen. Gebruik een voltmeter om de spanning te testen en te bevestigen dat de vrachtwagen stroom levert aan de aanhangwagen. Gebruik de volgende pin-out gids als referentie (de middelste pin is de ABS-voeding).

   1. Aarde (Wit)

   2. Achterlichten/dagrijverlichting (bruin)

   3. Markeringslichten/zijmarkeringslichten (zwart)

   4. Hulpsysteem/ABS Stroom (blauw)

   5. Linker richtingaanwijzer/waarschuwingslamp (geel)

   6. Rechter richtingaanwijzer/waarschuwingslamp (groen)

   7. Remlichten (rood)

3. Als er minder dan 9V wordt gedetecteerd, kan er sprake zijn van een doorgebrande ABS-aanhangwagenzekering of een defecte ABS-aanhangwagen elektrische circuit. Raadpleeg een professional voor verder onderzoek.

4. Als de voltmeter een spanning detecteert die groter is dan 9 volt, sluit dan de 7-weg kabel opnieuw aan en ga verder naar de volgende stap.

Test aanhangwagen stroom:

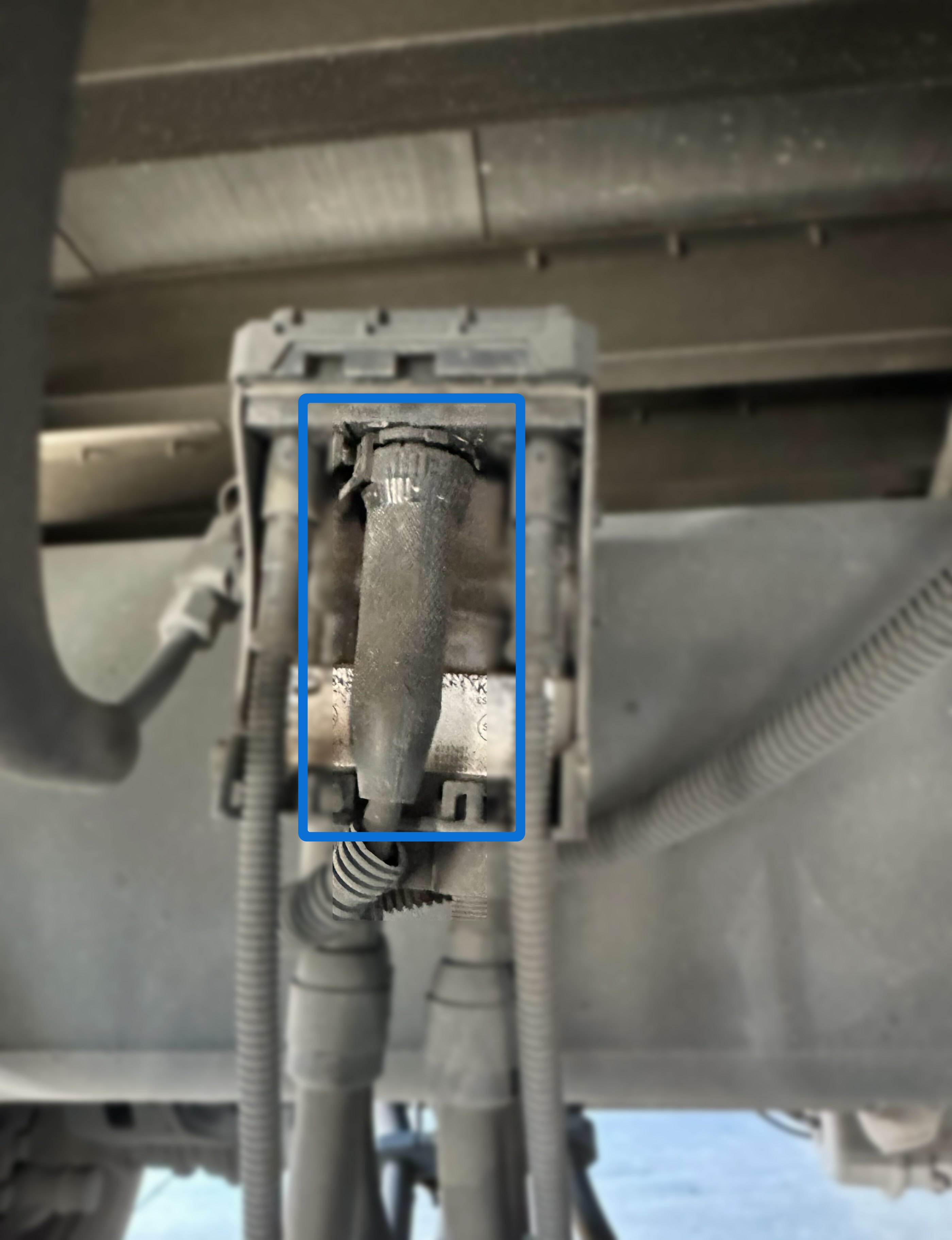

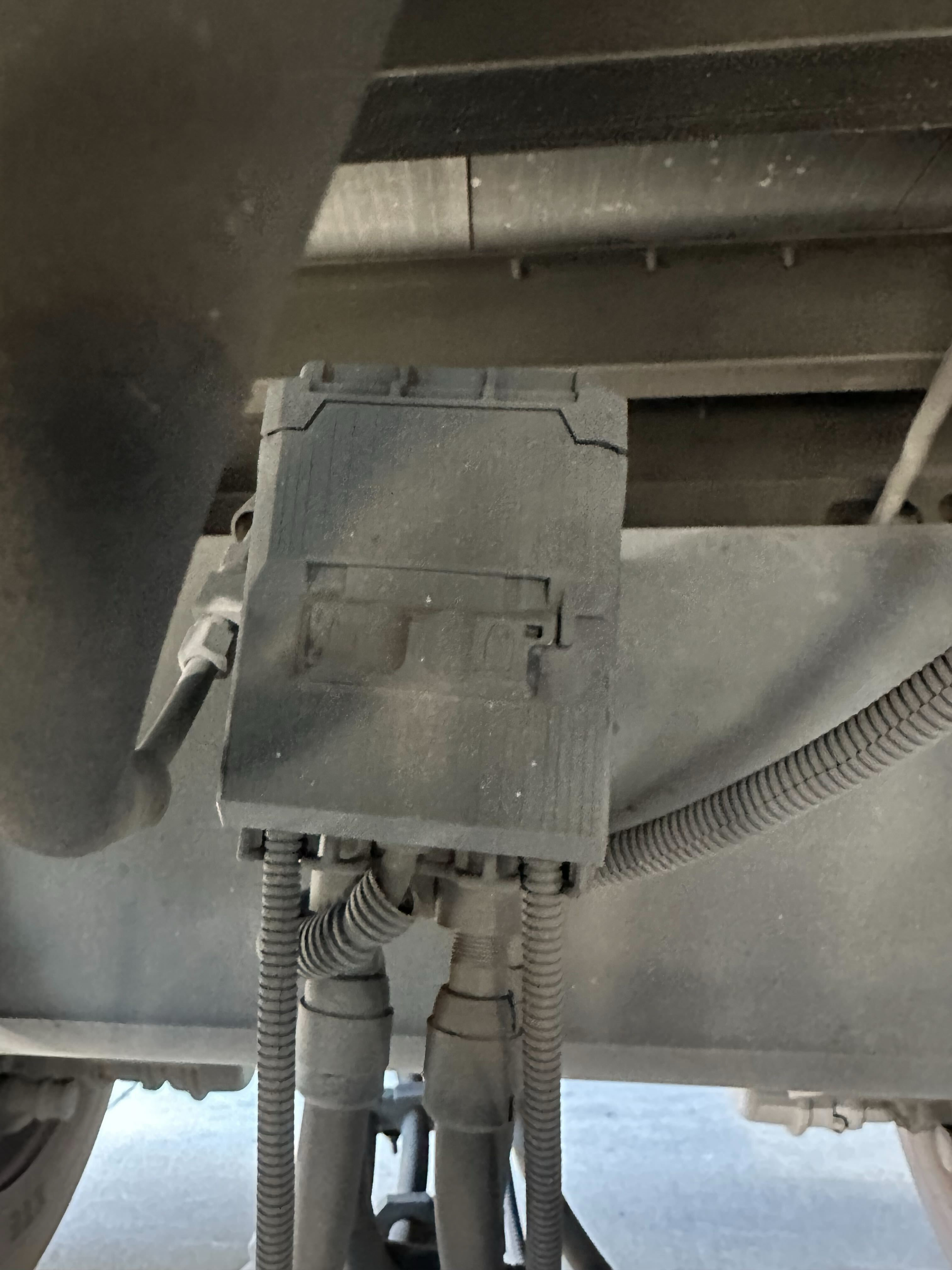

1. Zoek de Samsara-kabel onder de trailer en maak hem los.

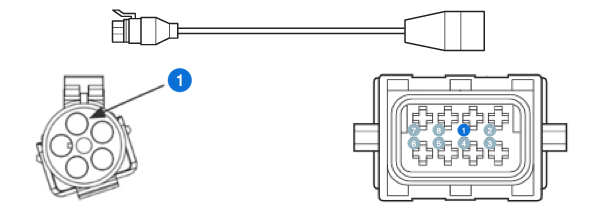

2. Om te bevestigen dat de aanhangwagen stroom levert aan de AG, gebruikt u een voltmeter om de spanning te testen tussen Ground (pin 1 / wit) en ABS Power (pin 4 / blauw).

3. Als de spanning hoger is dan 9V, neem dan contact op met de Ondersteuning of ga verder naar de volgende stap als er geen stroom wordt gedetecteerd.

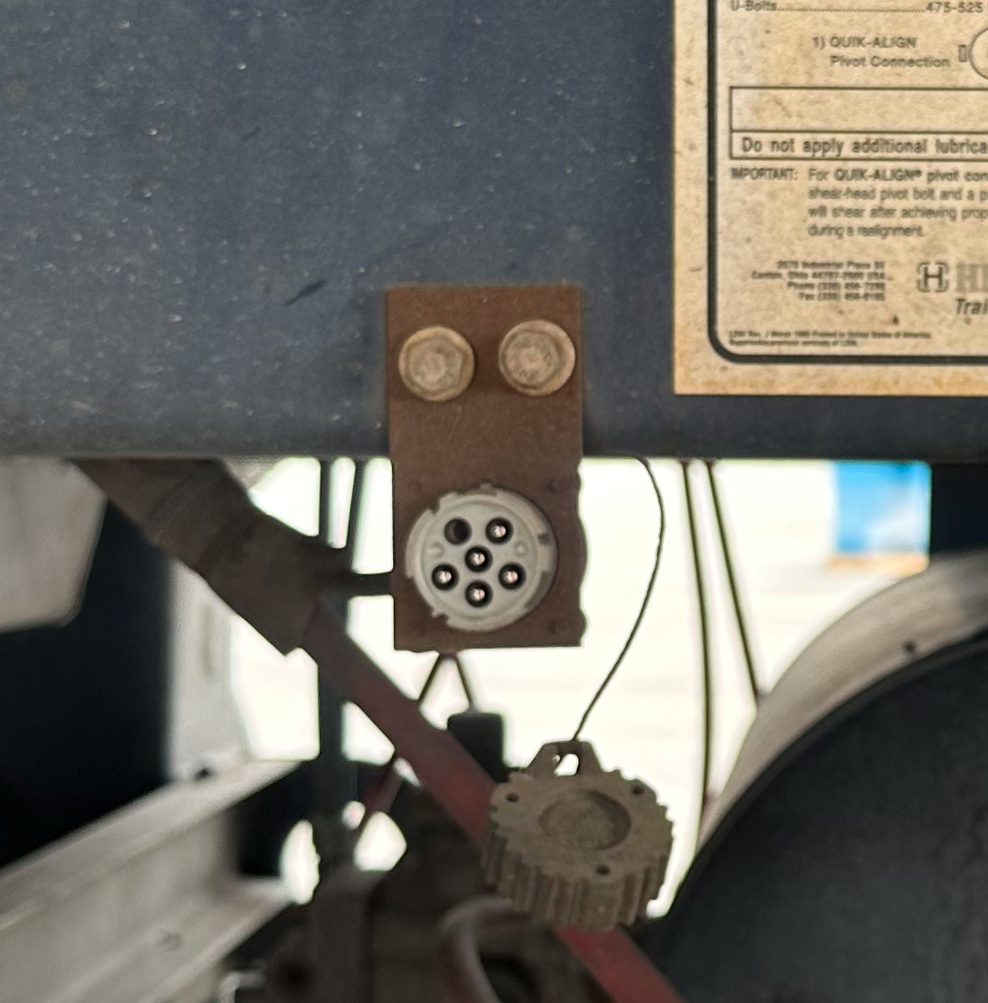

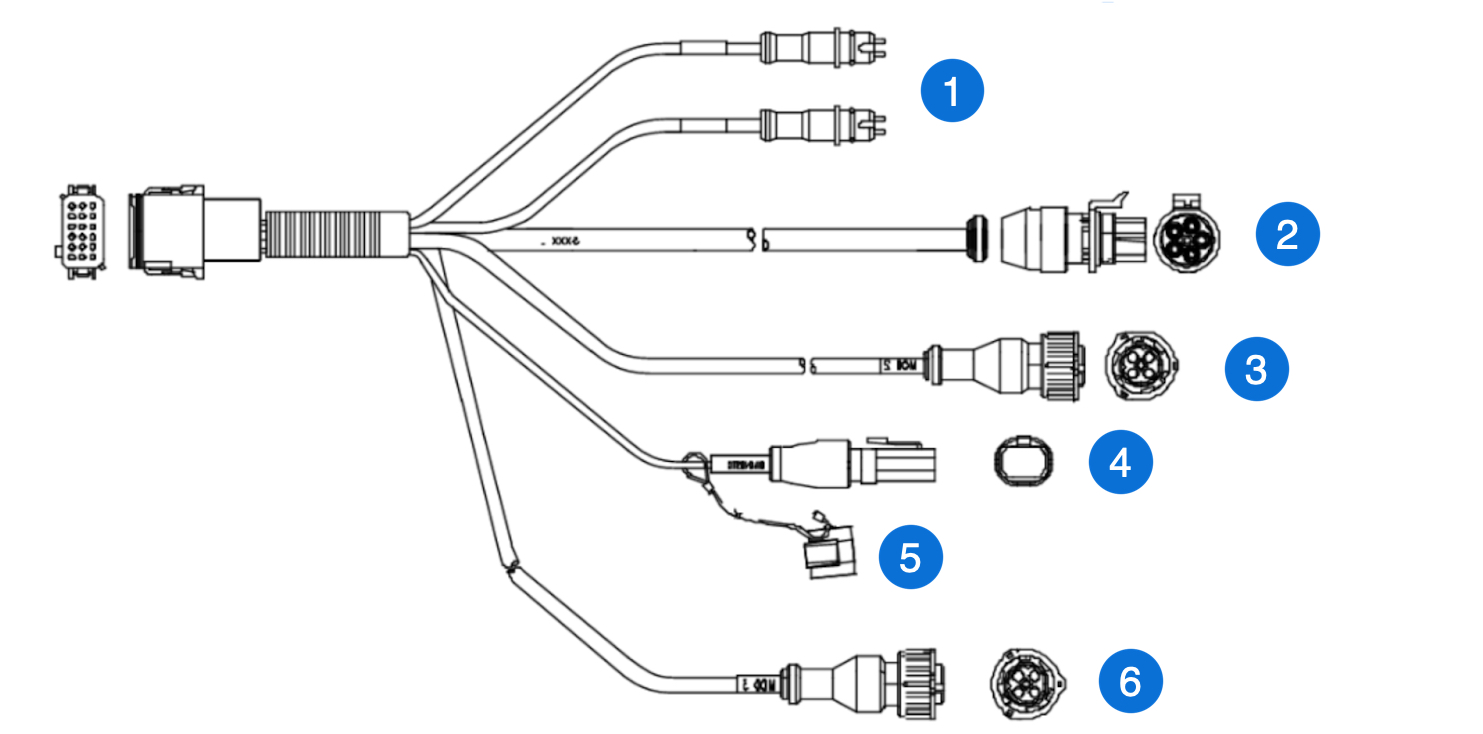

4. Controleer de draden van de 7-polige poort naar de 5-polige ABS-poort bij de achteras op beschadigingen of een of meer losgeraakte draden. Sluit de draden aan of vervang ze indien nodig.

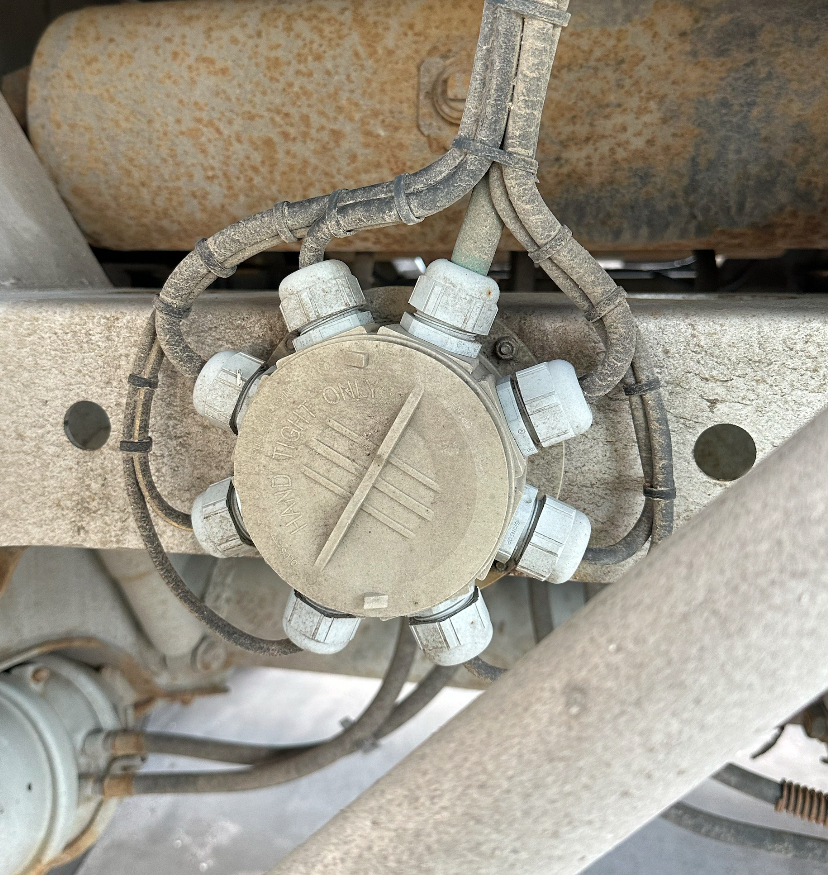

5. Open de aansluitdoos aan de voorkant van de aanhangwagen en test de verbindingen om ervoor te zorgen dat ze stroom ontvangen wanneer de 7-weg kabel is aangesloten.
