CBL-AG-ATPM avec AG26, AG46P, ou AG53
Installez le boîtier télématique d'actifs (AG) sur une remorque et connectez-le au système d'alimentation à 7 voies de la remorque en utilisant le câble CBL-AG-ATPM. Cette configuration tire l'alimentation du véhicule tracteur lorsqu'il est connecté, permettant un suivi en temps réel tout en économisant la batterie lorsqu'il est déconnecté.
Astuce
Examinez la Guides d'installation par type d'actif pour les boîtiers télématiques d'actif motorisé (AG) afin de vous assurer que vous obtenez le câble approprié pour votre configuration.
Matériel requis
|
Quantité |
Description |
|
|---|---|---|
|
|
1 |
Boîtier télématique d'actifs |
|
|
1 |
Câble AG à 7 voies avec connecteur à 4 broches |
|
|
1 |
(AG26, AG46P) Support de fixation |
|
|
4 |
Vis autotaraudeuses |
|
|
4 |
Vis à tête plate |
|
|
3 |
Connecteurs à sertir |
|
|
3 |
Connecteurs à anneau |
|
|
1 |
Lingette de nettoyage |
|
|
4 |
Colliers de serrage |
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara à l'URL du cloud Samsara régional attribuée à votre organisation (comme cloud.samsara.com, cloud.ca.samsara.com, ou cloud.eu.samsara.com), ou allez sur cloud.samsara.com/activate. Vous pouvez également suivre le lien dans votre courriel
Commande expédiée. -
Sélectionnez l’emplacement d’installation souhaité et nettoyez soigneusement la surface.
-

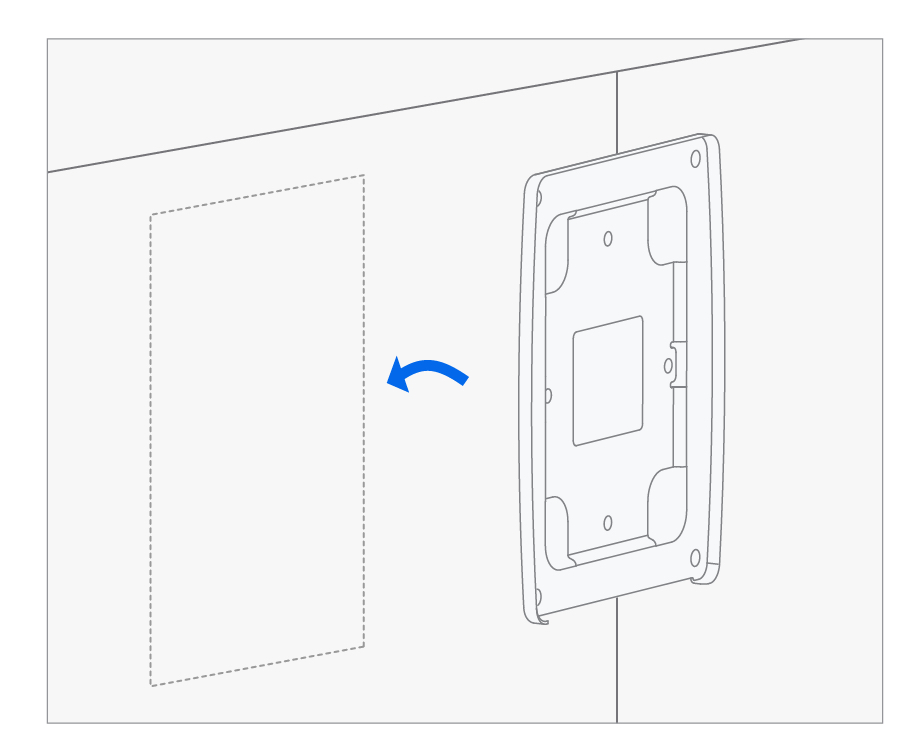

Fixez la plaque de support à l’aide de bandes adhésives. (Facultatif) Fixez avec 4 vis autotaraudeuses.
-

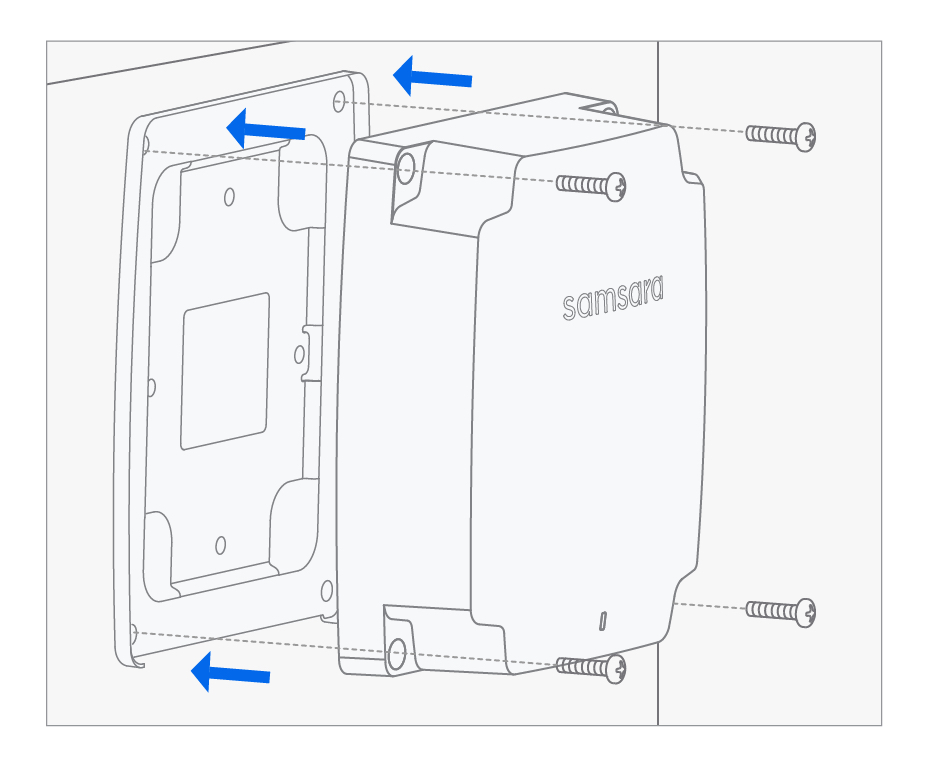

Fixez le boîtier télématique sur une plaque de support à l’aide de 4 vis à bout plat.
-
Branchez le câble à 7 broches au boîtier et vissez l’écrou pour bloquer le câble.
-
Acheminez la longueur du câble jusqu’au connecteur à 7 broches et utilisez les colliers de serrage pour fixer le câble à la semi-remorque.
-
Dans le cas d’une installation sur une remorque, reliez l’autre extrémité du câble au connecteur à 7 broches :
-
Connectez le fil blanc (terre) à la borne négative.
-
Connectez le Brown fil (feux avant/arrière) à l'alimentation 12-30 VDC.
-
Connectez le Blue fil (ABS/Puissance constante) à l'alimentation 12-30 VDC.
-
-
Protégez les extrémités des câbles non utilisés.
-
Le voyant LED sur le AG s'allume pendant 30 secondes si la connexion est réussie.
Note
Si vous observez une erreur de câble lors de l'installation du boîtier télématique d'actifs avec l'application d'installation, déconnectez et reconnectez le câble au boîtier télématique d'actifs. Assurez-vous que le câble est correctement aligné avec le connecteur à 7 broches et solidement verrouillé sur le boîtier télématique d'actifs.
-

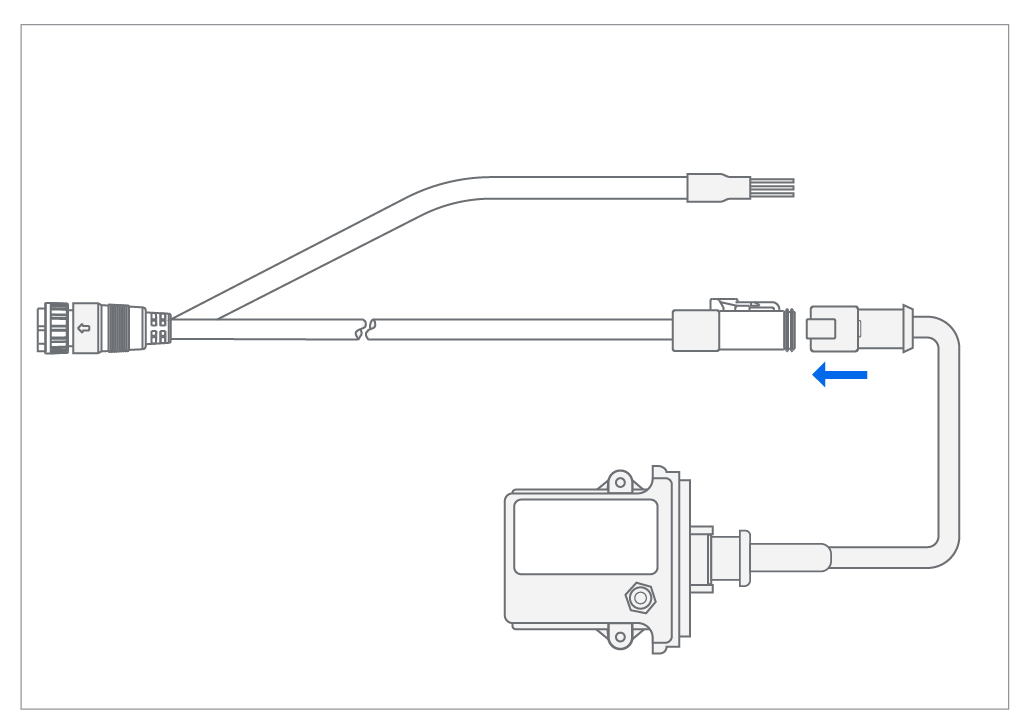

(AG26/AG53) Pour l'intégration PressurePro, connectez le connecteur à 4 broches du câble à 7 voies au connecteur à 4 broches correspondant sur le boîtier PressurePro.
-
Gérez la remorque à partir du tableau de bord Samsara.
