Utilisez ce flux de travail pour installer le câble d'intégration ATIS (soit le câble ACC-AG-BATIS-MER Meritor, soit le câble ACC-AG-BATIS-HEN Hendrickson) sur une remorque équipée d'un boîtier télématique d'actifs (AG52 ou AG53).
|
Quantité |
Élément |
|---|---|
|
1 |
Câble compatible ATIS |
|
1 |
Épissure bout à bout, 12-14 AWG |
|
1 |
Raccord bout à bout, 14-16 AWG |
|
2 |
Raccord bout à bout, 18-22 AWG |
|
1 |
Gaine thermorétractable, grande |
|
1 |
Gaine thermorétractable, petite |
|
1 |
Cosse femelle à déconnexion rapide |
|
1 |
Séparateur de bornes |
|
8 |
Colliers de serrage |
|
Quantité |
Élément |
|---|---|
|
1 |
Pince à sertir |
|
1 |
Pince à dénuder |
|
1 |
Pistolet à air chaud ou chalumeau |
|
1 |
Cisailles |
-
Si vous ne l'avez pas déjà fait, installez votre boîtier télématique d'actifs pour le suivi ABS à l'aide du câble CBL-AG-BPLC.
-

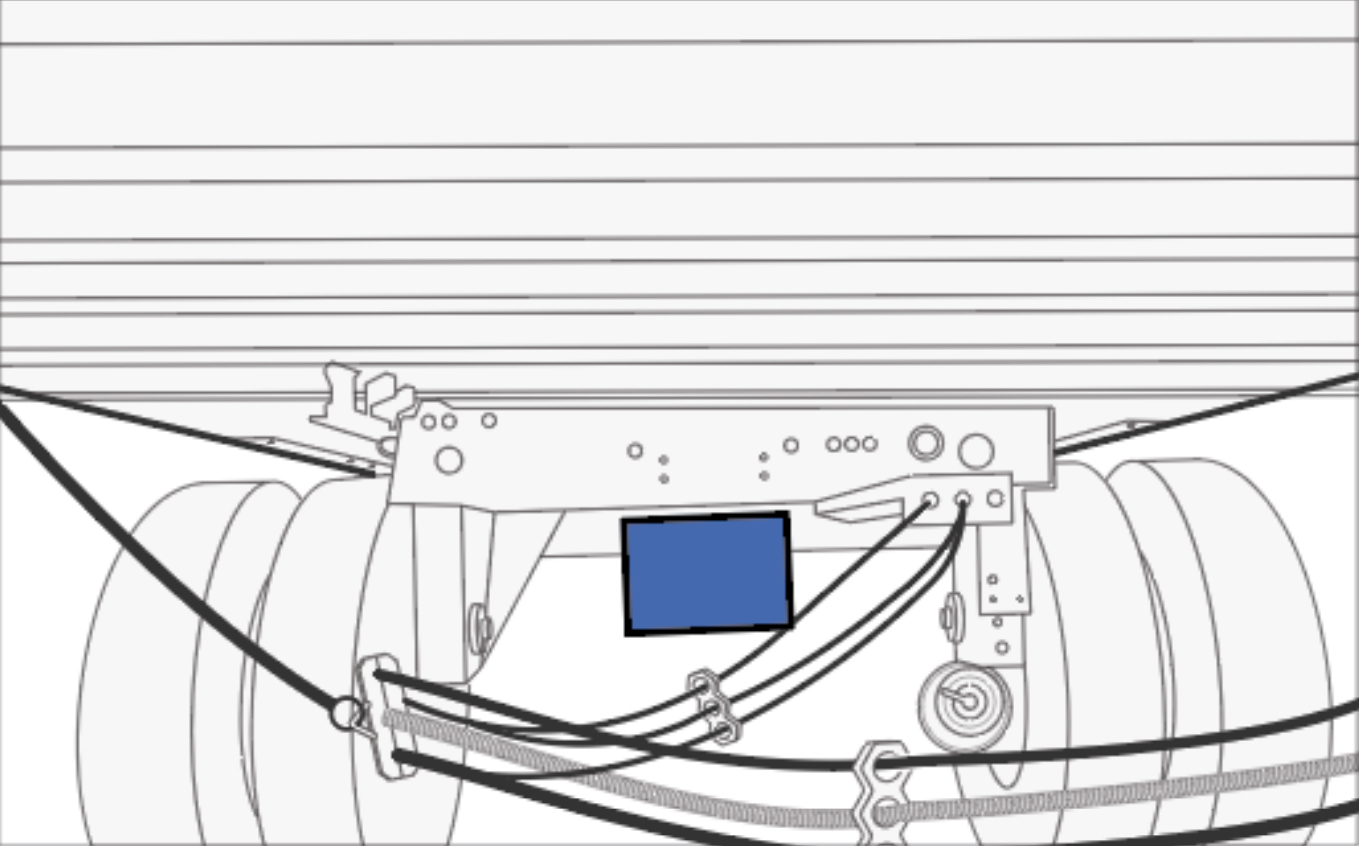

Localisez l'unité de commande ATIS sur la remorque.
En règle générale, l'unité de contrôle ATIS est située sur le bogie, soit devant, soit derrière les essieux.
-
Déterminez le type d'installation en suivant le faisceau de câbles sortant de l'unité de commande ATIS :
-

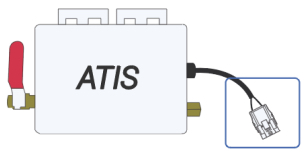

Si un connecteur Weather-Pack à 3 broches est installé sur le faisceau de câbles, exécutez une Installation du connecteur à 3 broches.
-
S'il n'y a pas de connecteur et que l'ATIS est un système Meritor ou PSI, ouvrez l'unité ATIS. Exécutez le flux de travail pour votre configuration :
-
S'il y a des bornes à déconnexion rapide, effectuez une Installation directe avec bornes de déconnexion.
-
S'il n'existe pas de bornes à déconnexion rapide, effectuez une Installation directe sans bornes de déconnexion
-
-
-
Débranchez le connecteur à 3 broches. Si nécessaire, retirez le verrou de position du connecteur (CPA) ou l'attache autobloquante pour débrancher le connecteur.
-

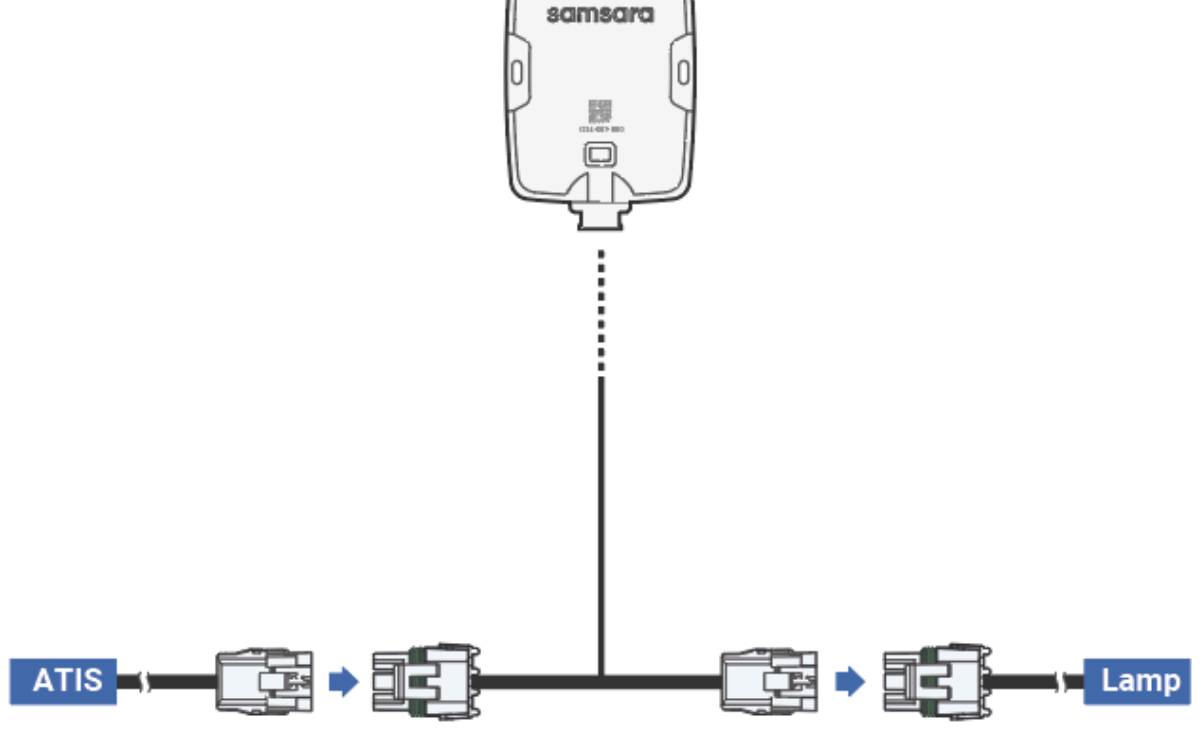

Connectez le câble ACC-AG-BATIS-HEN : branchez l'extrémité mâle du câble dans le connecteur ATIS. Branchez l'extrémité femelle du câble ACC-AG-BATIS-HEN sur le connecteur du voyant ATIS.
-
Coupez l'embout de l'extrémité d'entrée du câble de boîtier télématique d'actifs.
-
Acheminez le fil restant du câble ACC-AG-BATIS-HEN vers le boîtier télématique d'actifs installé, en évitant les angles vifs ou les pièces mobiles qui pourraient endommager le câble.
-
Dénudez soigneusement 2,5 cm de la gaine du câble du boîtier télématique d'actifs, en prenant soin de ne pas endommager les fils. Retirez et enlevez tout matériau de protection des fils à l’intérieur.
-
Dénudez 8 mm du fil vert/blanc et faites glisser le petit tube thermorétractable sur le fil pour une utilisation ultérieure.
-

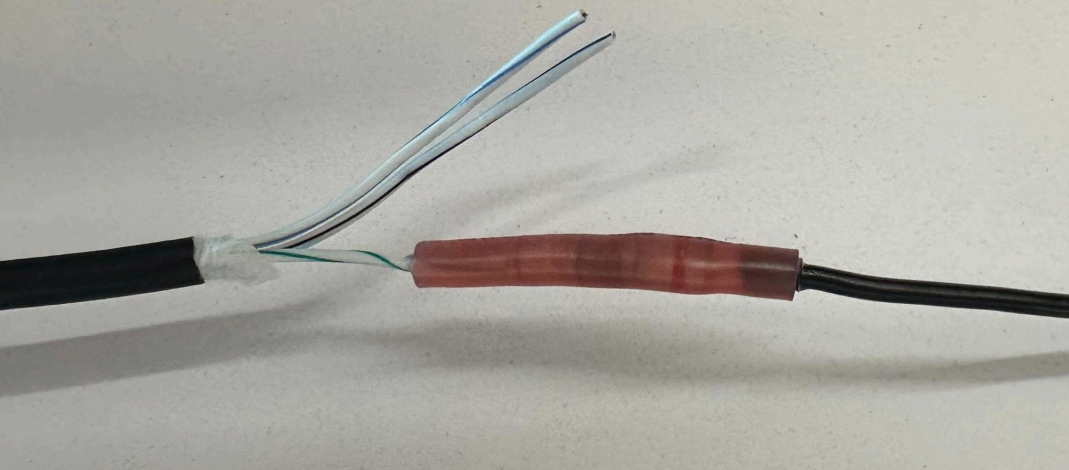

À l'aide d'une épissure bout à bout, connectez le fil noir du câble ATIS au fil d'entrée vert/blanc du câble du boîtier télématique d'actifs.
Certains kits de câbles peuvent avoir une épissure asymétrique avec une ouverture plus fine conçue pour le câble du boîtier télématique d'actifs et une ouverture plus large conçue pour le câble ATIS.
-
Positionnez le tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou une torche pour rétrécir soigneusement le tube thermorétractable jusqu'à ce que l'adhésif commence à s'écouler du tube.
-
Emballez soigneusement tout excédent de fil d'entrée à l'aide de colliers de serrage tous les 30 à 50 cm. Si vous fixez des serre-câbles à des tuyaux d'air ou à d'autres composants sensibles, veillez à ne pas trop les serrer.
-
Configurez l'entrée auxiliaire 1 sur le boîtier télématique d'actifs pour le voyant ATIS.
-
Veuillez valider que le voyant ATIS fonctionne correctement, en suivant les instructions du fabricant pour tester le voyant ATIS.
-
Pour surveiller les activations des voyants ATIS, consultez Visibilité et alertes de l'ABS de la remorque.
-
Sur l'ACC-AG-BATIS-MER, coupez le fil d'entrée noir unique près du connecteur à 3 broches et éliminez le connecteur à 3 broches, car il ne sera pas nécessaire pour ce type d'installation.
-

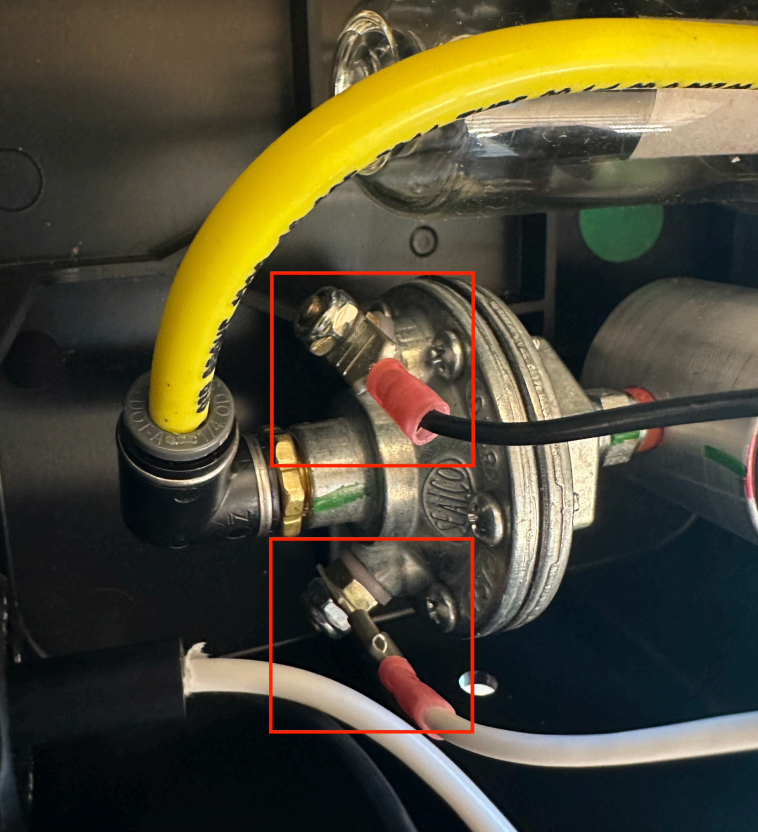

Déconnectez les deux fils à déconnexion rapide du terminal du capteur de débit ATIS.
-
Acheminez le fil noir dans l'unité ATIS en utilisant l'une des méthodes suivantes :
-
Évent à bec de canard : faites passer le fil par l'évent à bec de canard situé au bas du boîtier ATIS, en serrant le bec de canard pour faire passer le fil.
-
Presse-étoupe : si votre kit est livré avec un presse-étoupe de plus grand diamètre ou si le presse-étoupe existant sur le boîtier ATIS est assez grand pour un fil supplémentaire, faites passer le fil par le presse-étoupe.
-
Nouveau trou : percez un nouveau trou dans le boîtier ATIS et fixez-y un passe-câble ou un presse-étoupe (non fourni). Faites passer le fil à travers le trou.
-
-

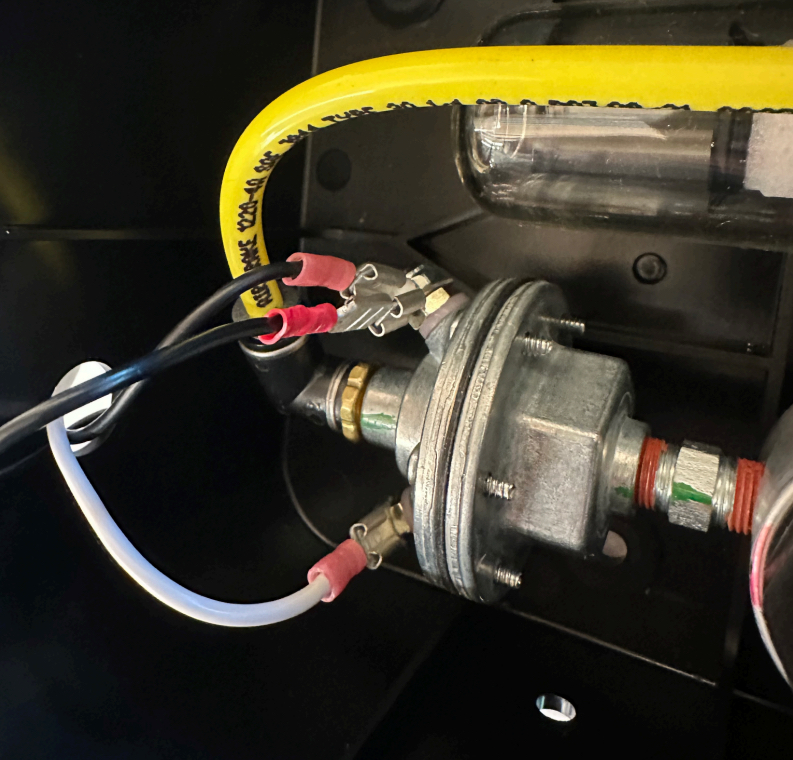

Connectez le voyant ATIS et le câble ACC-AG-BATIS-MER au répartiteur de bornes sur l'interrupteur de détection de débit :
-
Installez le séparateur de bornes sur l'interrupteur de détection de débit.
-
Dénudez 8 mm du fil noir du câble noir ACC-AG-BATIS-MER et sertissez la connexion rapide sur le fil. Connectez ce fil au répartiteur de bornes.
-
Dénudez 8 mm du fil noir du voyant ATIS et sertissez la connexion rapide sur le fil. Connectez ce fil au répartiteur de bornes.
-
-
Acheminez le fil restant du câble ACC-AG-BATIS-MER vers le boîtier télématique d'actifs installé, en évitant les angles vifs ou les pièces mobiles qui pourraient endommager le câble.
-
Dénudez soigneusement 2,5 cm de la gaine du câble du boîtier télématique d'actifs, en prenant soin de ne pas endommager les fils. Retirez et enlevez tout matériau de protection des fils à l’intérieur.
-
Dénudez 8 mm du fil vert/blanc et faites glisser le petit tube thermorétractable sur le fil pour une utilisation ultérieure.
-
À l'aide d'une épissure bout à bout, connectez le fil noir du câble ATIS au fil d'entrée vert/blanc du câble du boîtier télématique d'actifs.
Certains kits de câbles peuvent avoir une épissure asymétrique avec une ouverture plus fine conçue pour le câble du boîtier télématique d'actifs et une ouverture plus large conçue pour le câble ATIS.
-
Positionnez le tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou une torche pour rétrécir soigneusement le tube thermorétractable jusqu'à ce que l'adhésif commence à s'écouler du tube.
-
Emballez soigneusement tout excédent de fil d'entrée à l'aide de colliers de serrage tous les 30 à 50 cm. Si vous fixez des serre-câbles à des tuyaux d'air ou à d'autres composants sensibles, veillez à ne pas trop les serrer.
-
Configurez l'entrée auxiliaire 1 sur le boîtier télématique d'actifs pour le voyant ATIS.
-
Veuillez valider que le voyant ATIS fonctionne correctement, en suivant les instructions du fabricant pour tester le voyant ATIS.
-
Pour surveiller les activations des voyants ATIS, consultez Visibilité et alertes de l'ABS de la remorque.
-
Sur le faisceau du voyant, choisissez un emplacement pratique pour couper le connecteur et dénudez 2,5 cm de la gaine du câble pour exposer les conducteurs.
-
Dénudez 8 mm d’isolant sur chaque conducteur.
-
Faites glisser le grand tube thermorétractable sur un côté du câble pour une utilisation ultérieure.
-
Utilisez l'épissure isolée thermorétractable 14-16 AWG (moyenne) pour reconnecter le conducteur d'alimentation 12 V (généralement blanc).
-

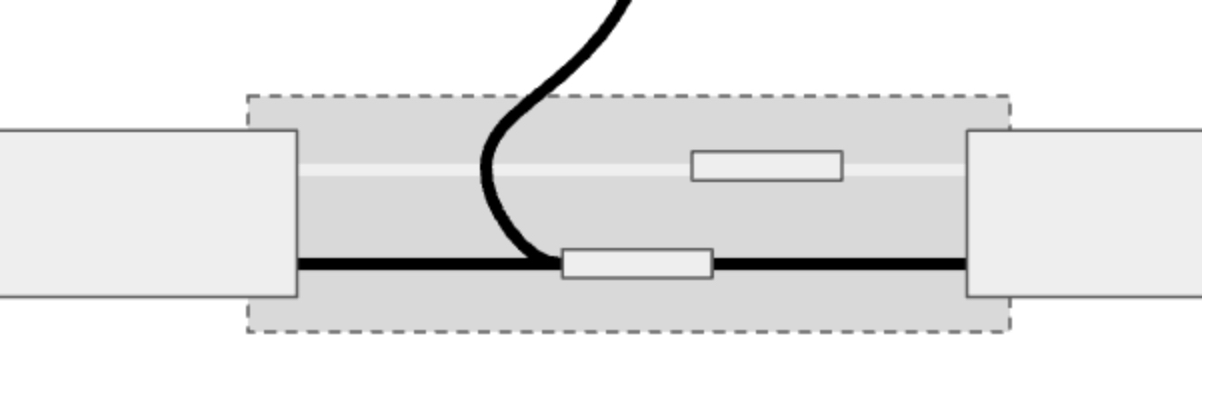

Torsadez ensemble le fil d'entrée noir du câble ACC-AG-BATIS-MER avec le fil noir du faisceau de câblage du voyant et insérez ces fils dans un côté de l'épissure bout à bout isolée thermorétractable 14-16 AWG. Sertissez les fils pour les fixer à l'épissure bout à bout.
-
Insérez le fil noir restant du faisceau de câbles du voyant dans l'autre côté de l'épissure. Sertissez la connexion pour la fixer à l'épissure de raccordement.
-
Utilisez un pistolet thermique ou une torche pour rétrécir les deux épissures bout à bout.
-
Une fois que les épissures bout à bout ont refroidi, faites glisser le grand tube thermorétractable sur la connexion et utilisez un pistolet à air chaud ou un chalumeau pour rétrécir le tube.
-
Acheminez le fil restant du câble ACC-AG-BATIS-MER vers le boîtier télématique d'actifs installé, en évitant les angles vifs ou les pièces mobiles qui pourraient endommager le câble.
-
Dénudez soigneusement 2,5 cm de la gaine du câble du boîtier télématique d'actifs, en prenant soin de ne pas endommager les fils. Retirez et enlevez tout matériau de protection des fils à l’intérieur.
-
Dénudez 8 mm du fil vert/blanc et faites glisser le petit tube thermorétractable sur le fil pour une utilisation ultérieure.
-
À l'aide d'une épissure bout à bout, connectez le fil noir du câble ATIS au fil d'entrée vert/blanc du câble du boîtier télématique d'actifs.
Certains kits de câbles peuvent avoir une épissure asymétrique avec une ouverture plus fine conçue pour le câble du boîtier télématique d'actifs et une ouverture plus large conçue pour le câble ATIS.
-
Positionnez le tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou une torche pour rétrécir soigneusement le tube thermorétractable jusqu'à ce que l'adhésif commence à s'écouler du tube.
-
Emballez soigneusement tout excédent de fil d'entrée à l'aide de colliers de serrage tous les 30 à 50 cm. Si vous fixez des serre-câbles à des tuyaux d'air ou à d'autres composants sensibles, veillez à ne pas trop les serrer.
-
Configurez l'entrée auxiliaire 1 sur le boîtier télématique d'actifs pour le voyant ATIS.
-
Veuillez valider que le voyant ATIS fonctionne correctement, en suivant les instructions du fabricant pour tester le voyant ATIS.
-
Pour surveiller les activations des voyants ATIS, consultez Visibilité et alertes de l'ABS de la remorque.
