Lorsque vous installez un AG26/46P sur un équipement alimenté, le faisceau de câbles de l'actif alimenté utilise l'interface d'alimentation de l'actif. Après une installation réussie et une connexion aux entrées auxiliaires de l'équipement (pour les heures moteur), l'AG fournit des données en temps réel au tableau de bord Samsara. Si l'alimentation n'est pas disponible à partir de l'actif, l'AG fonctionnera sur la batterie interne en mode d'économie d'énergie. Le boîtier télématique d’actifs peut fonctionner sur une batterie interne jusqu’à trois mois.
Consultez la Guides d'installation par type d'actif pour les boîtiers télématiques d'actif motorisé (AG) pour vous assurer que vous disposez du câble approprié pour votre configuration.
Pour installer l’AG26/46P sur un actif alimenté :
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara à l'URL du cloud Samsara régional attribuée à votre organisation (comme cloud.samsara.com, cloud.ca.samsara.com, ou cloud.eu.samsara.com), ou allez sur cloud.samsara.com/activate. Vous pouvez également suivre le lien dans votre courriel
Commande expédiée. -
Choisissez un emplacement pour l’installation en fonction du type d’actif et du cas d’utilisation :
-
Fixez la plaque de montage à l'aide d'adhésif et des quatre vis autotaraudeuses fournies. Fixez l'AG à la plaque de montage à l'aide des quatre vis à bout plat fournies.
-

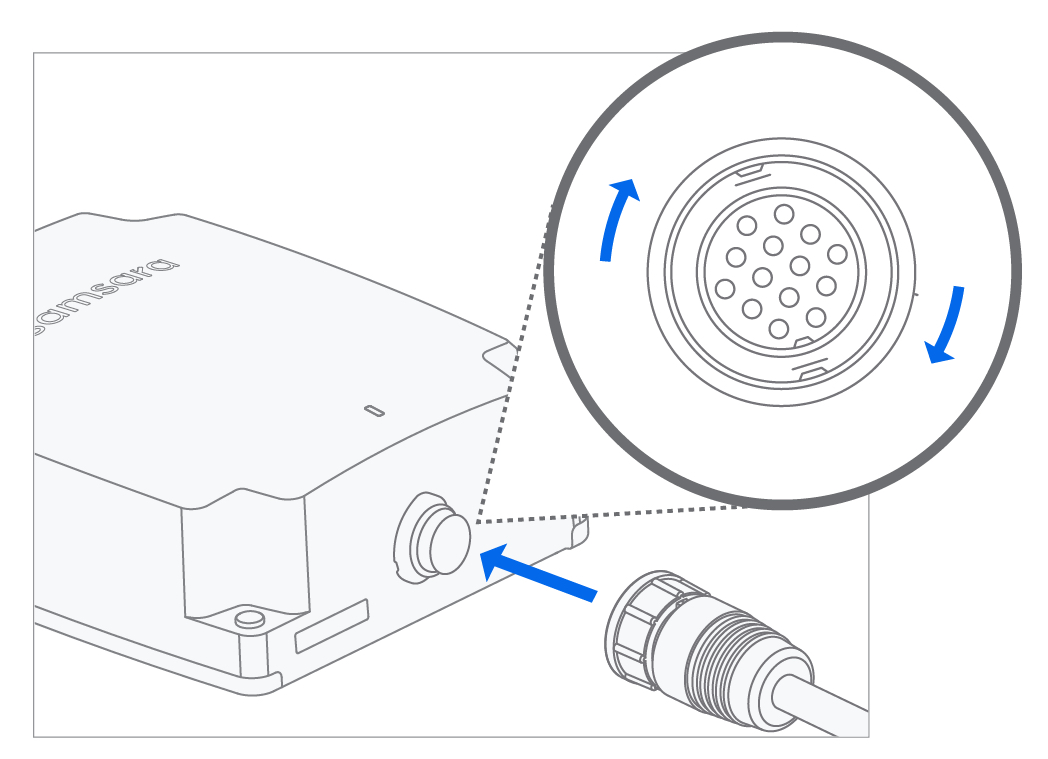

Branchez le câble au boîtier télématique et vissez l’écrou pour bloquer le câble.
-
Connectez l'autre extrémité du câble à l'alimentation en utilisant l'une des options suivantes :
-
Utilisez les câbles CBL-AG-A9PIN, CBL-AG-ACT9 ou CBL-AG-ACT14. Connectez l’extrémité du câble au bus CAN relié à l’ECU.
-
Utilisez la connexion du câble CBL-AG-APWR pour prélever toute la puissance nécessaire sur la batterie de l’équipement lorsque l’équipement est en marche. Ce câble bascule sur la batterie interne de l’AG26/46P en l’absence de signal d’activation.
Avertissement
N’altérez pas le câble CBL-AG-APWR sauf indication contraire expresse de Samsara. Toute altération peut entraîner l’alimentation constante du boîtier télématique et ainsi décharger la batterie de l’actif.
-
Connectez le rouge Power fil à la source d'alimentation continue 12-30 Vcc (par exemple, une borne positive de batterie).
-
Connectez le fil Masse noir à la terre (par exemple une borne négative de la batterie).
-
Connectez le câble jaune Allumage à la source d'alimentation commutée ou à tout signal 6-30 VDC sur l'équipement. Si le fil jaune est trop court, rallongez-le à l'aide du fil accessoire.
Lorsque le contact est coupé, le relai empêche la batterie du véhicule de se décharger.
-
Configurer une entrée auxiliaire dans les paramètres du boîtier télématique pour suivre les heures de fonctionnement du moteur.
-
Si l’activation est réussie, la LED du boîtier télématique pour actifs s’allume.
-
-
(En option) Utilisez les colliers de serrage fournis pour vous assurer que le câble n’entrave pas l’activité.
-
Vérifiez que la connexion a réussi sur le tableau de bord Samsara (Aperçu > Actifs > Équipement).
Note
Si vous observez une erreur de câble lors de l'installation du boîtier télématique d'actifs avec l'application d'installation, déconnectez et reconnectez le câble au boîtier télématique d'actifs. Assurez-vous que le câble est correctement aligné avec le connecteur à 7 broches et solidement verrouillé sur le boîtier télématique d'actifs.
