ACC-MC-ATRIAL
Le kit d'essai de 2 jours Samsara AI Multicam prend en charge des installations rapides et non invasives des matériels Samsara Multicam et 360VIS. Utilisez ce guide pour installer temporairement des caméras et du matériel de capteur pour des essais de flotte sans câblage permanent.

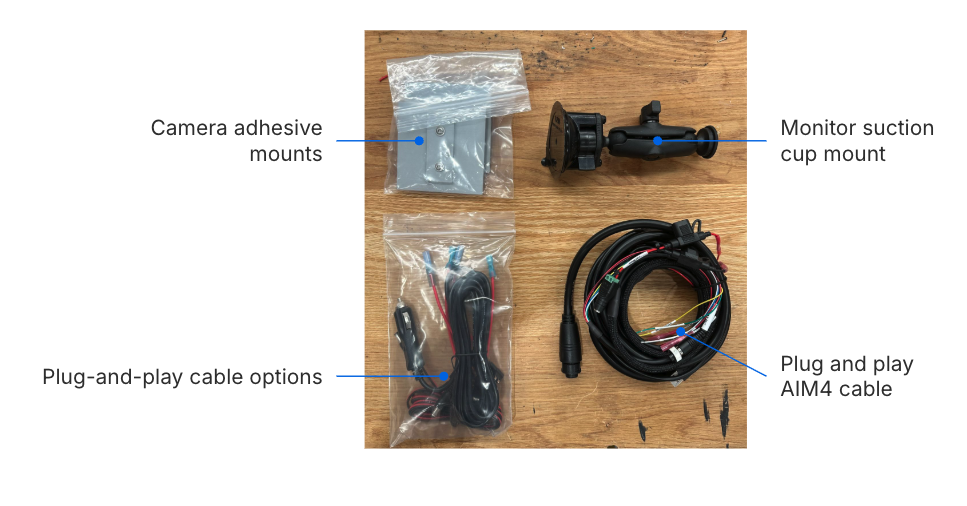

Le kit d'essai Samsara AI Multicam comprend tous les composants nécessaires pour effectuer une installation temporaire et non invasive des systèmes Samsara AI Multicam et 360VIS. Chaque élément du kit est conçu pour une installation facile, ce qui le rend idéal pour les déploiements d'essai sans câblage permanent.
-
Câble AIM4 plug-and-play : Câble de connexion principal pour l'alimentation de la caméra et la transmission vidéo.
-
Options de câble d'alimentation : Comprend à la fois un adaptateur pour allume-cigare et un adaptateur de prise de fusible avec prise à barillet DC, permettant une configuration d'alimentation temporaire flexible.
-
Support à ventouse pour capteur : Support à ventouse réglable pour attacher le capteur au pare-brise ou au tableau de bord sans outils de matériel.
-
Supports adhésifs pour caméra : Inclut des tampons adhésifs VHB pour fixer les caméras latérales et arrière à l'extérieur du véhicule.
-
Plaque de montage de la caméra arrière : Un support de fixation renforcé pour les caméras arrière plus lourdes comme le HW-MC31.

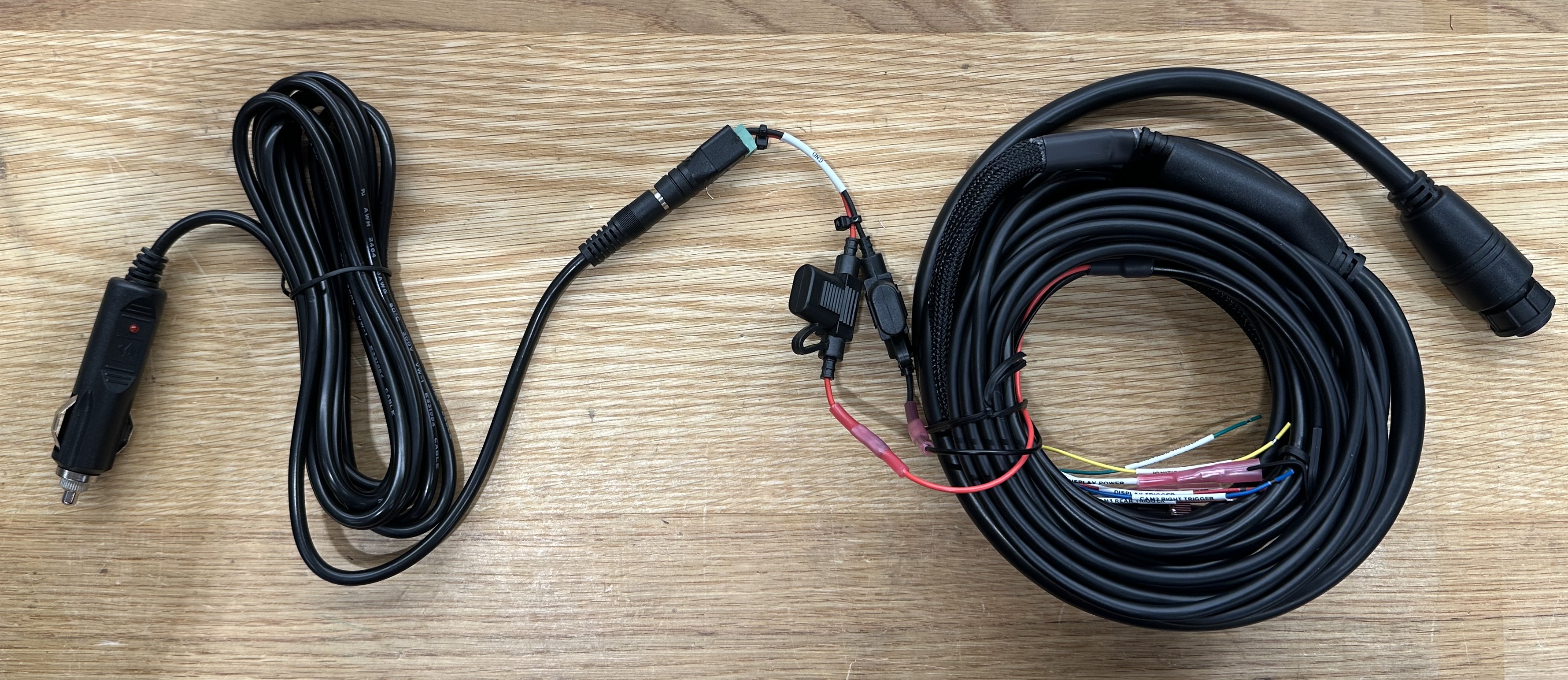

Utilisez cette méthode pour une alimentation rapide et non permanente. Notez que l'alimentation ne sera active que lorsque le véhicule est en marche.
-
Branchez la prise jack DC dans le câble AIM4.
-
Insérez l'adaptateur allume-cigare dans la prise de courant du véhicule.
Note
Cette méthode ne prend pas en charge la récupération vidéo lorsque le véhicule est éteint. Le mode stationnement n'est pas disponible.

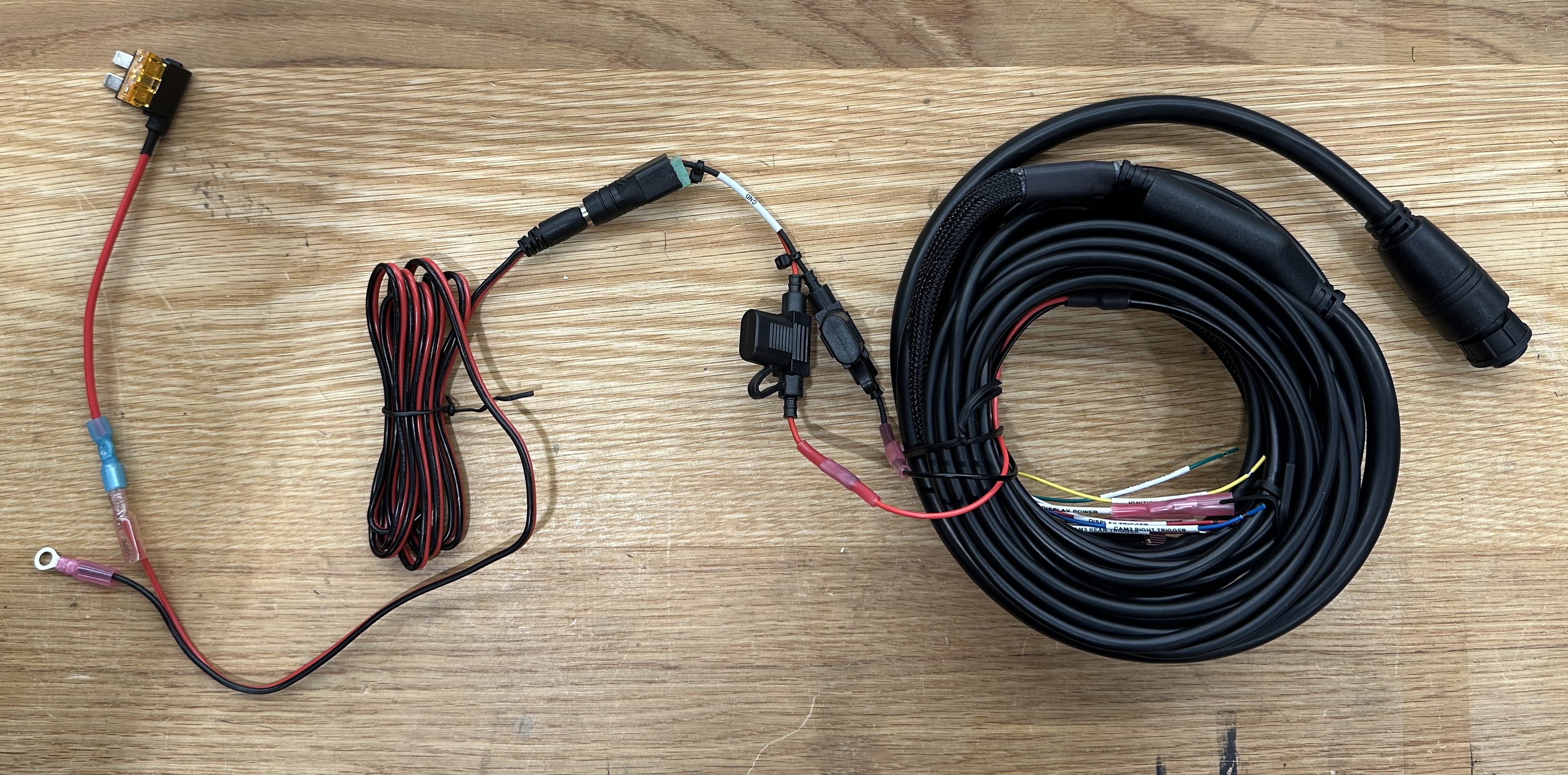

Utilisez le câble de prise de fusible pour connecter le système AIM4 à un fusible toujours actif dans le véhicule.
-
Routez le câble de prise de fusible vers la boîte à fusibles du véhicule.
-
Fixez la cosse à un vis ou un boulon mis à la terre.
-
Utilisez le manuel du véhicule pour identifier un fusible de batterie toujours actif.
-
Retirez le fusible d'origine et insérez-le dans l'emplacement inférieur de la prise de fusible.
-
Branchez la prise de fusible dans l'emplacement d'origine du fusible.
-
Connectez le câble AIM4 à la prise jack.
Utilisez cette méthode pour monter temporairement les caméras latérales en utilisant des tampons adhésifs VHB.
Note
Le VHB doit être appliqué à des températures supérieures à 60ºF (15,5ºC). Une fois fixé, l'adhésif reste sécurisé jusqu'à -40ºC.
-
Retirez le passe-fil en caoutchouc du bas de la caméra HW-MC21.
-

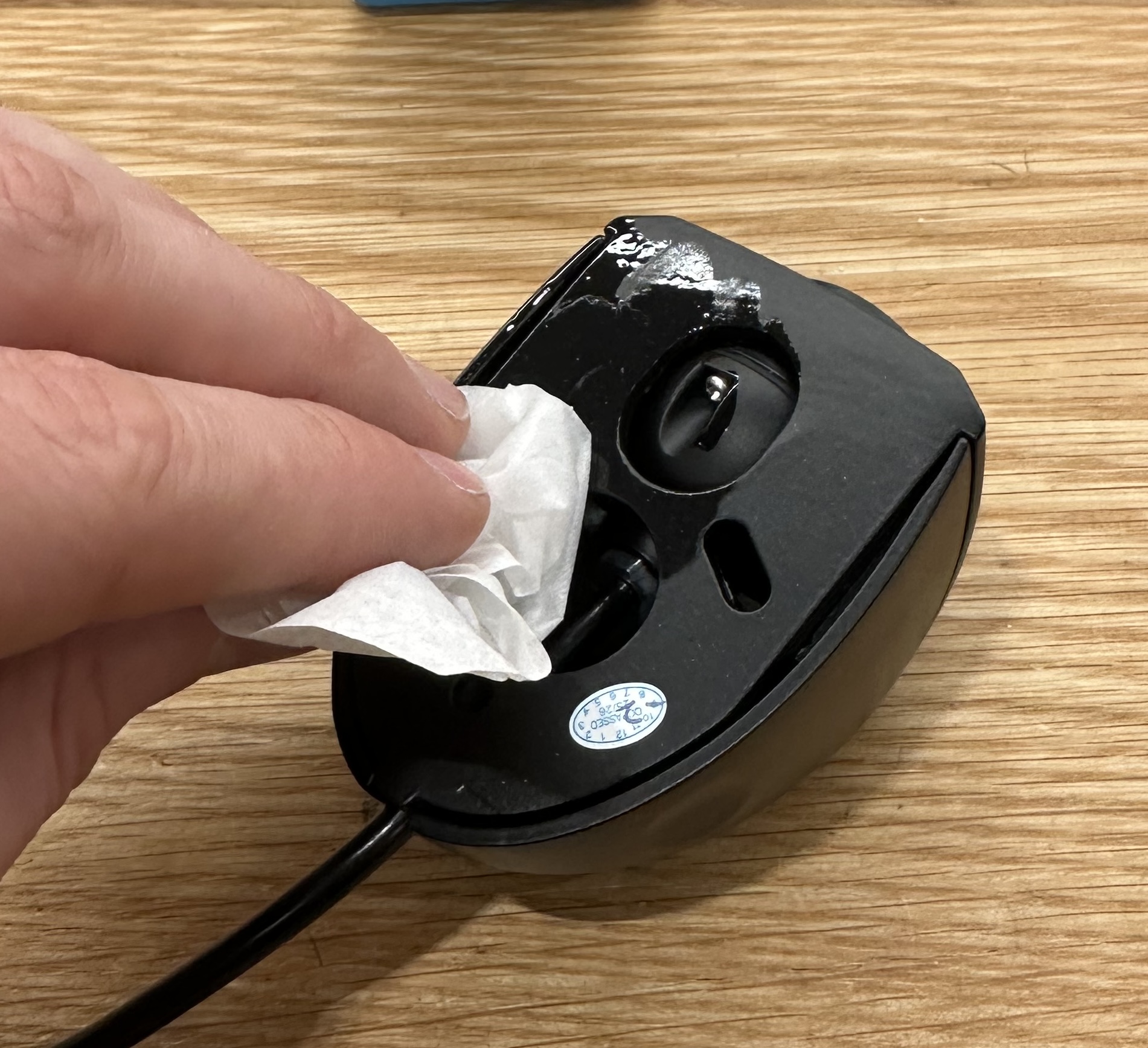

Nettoyez la surface du support avec de l'alcool isopropylique.
-

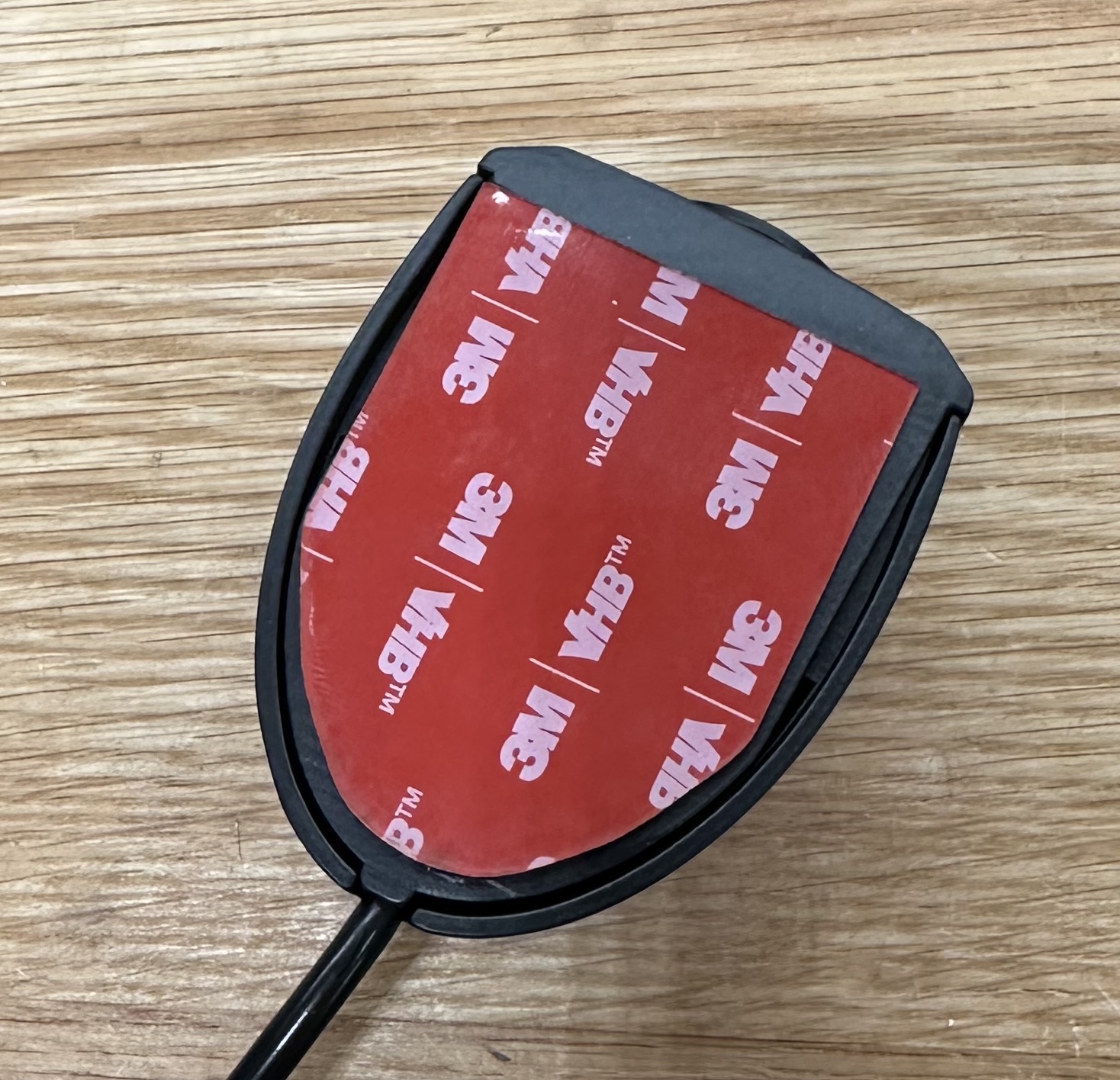

Appliquez le tampon VHB sur le support et appuyez fermement.
-
Nettoyez la surface du véhicule avec de l'alcool isopropylique.
-
Retirez la doublure adhésive et appuyez le support sur la surface pendant au moins 30 secondes.
-
Orientez la caméra et faites passer le câble dans le véhicule.
Utilisez ce processus pour installer des caméras arrière plus lourdes, telles que le HW-MC31.
Note
Le VHB doit être appliqué à des températures supérieures à 60ºF (15,5ºC). Une fois fixé, l'adhésif reste sécurisé jusqu'à -40ºC.
-

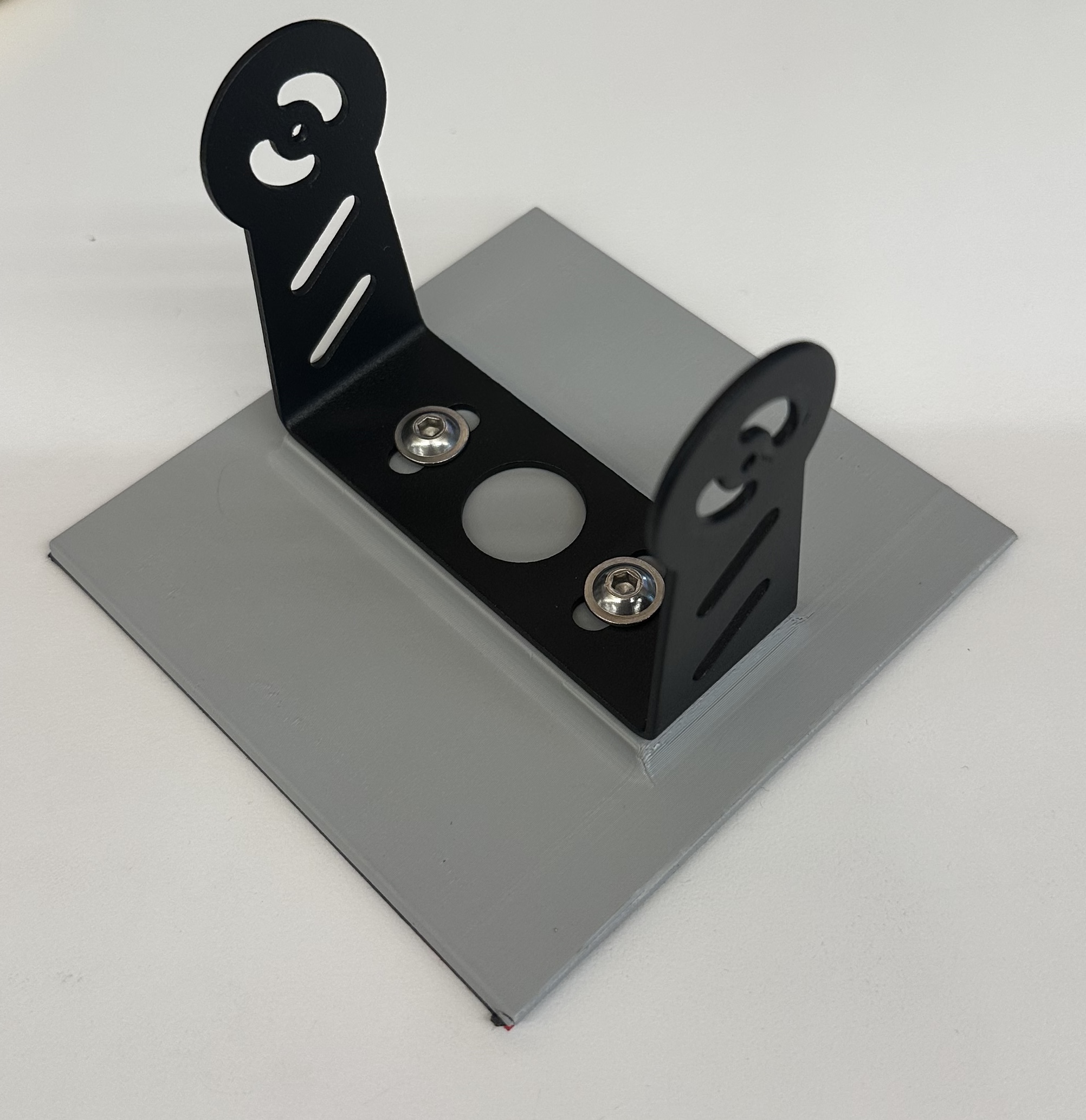

Retirez les vis à tête cylindrique du support adhésif.
-
Fixez le support MC31 à l'aide des vis fournies.
-
Nettoyez la surface du véhicule avec de l'alcool isopropylique.
-
Appliquez le support adhésif sur la surface et appuyez pendant 30 secondes.
-
Fixez la caméra arrière au support à l'aide des vis de la boîte MC31.
-
Orientez la caméra et faites passer le câble dans le véhicule.
Utilisez cette méthode pour monter temporairement le capteur à l'aide de la base à ventouse incluse.
-

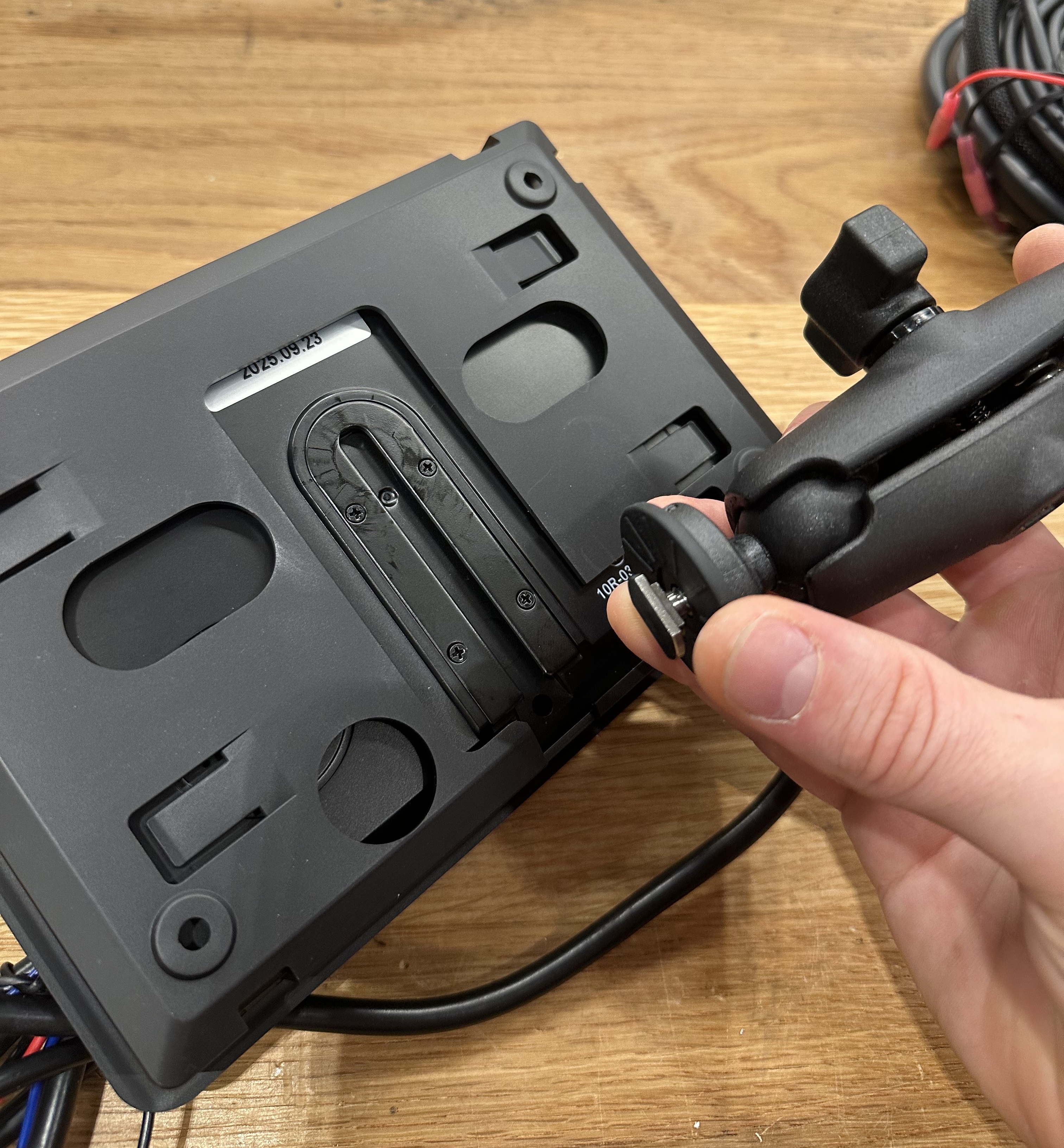

Desserrez et retirez l'écrou en T préinstallé sur le support à rotule. Le kit fournit un deuxième écrou en T, non fixé ; installez cet écrou en T non fixé à la place de celui préinstallé.
-
Faites glisser l'écrou en T dans la glissière à l'arrière du capteur.
-
Serrez fermement le support à rotule.
-
Nettoyez la surface où la ventouse sera appliquée.
-
Réglez la ventouse sur la position "off".
-
Appuyez fermement la ventouse contre la surface.
-
Passez la ventouse en position "on".
-
Ajustez le bras du capteur à l'angle souhaité.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et règlements locaux applicables pour déterminer les éventuelles restrictions d'installation de l'application. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, causer des blessures physiques ou annuler la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas et n'ajustez pas le matériel pendant la conduite ou l'utilisation du véhicule. N'installez pas ce matériel dans un emplacement qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule. N'installez pas ce matériel sur ou à proximité des panneaux d'airbag ou dans la zone de fonctionnement d'un airbag. N'installez pas de matériel tant que le véhicule n'est pas sécurisé. N'installez pas le matériel lorsque le véhicule est allumé, sauf si le guide d'installation vous demande d'allumer le véhicule.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
Le non-respect des instructions de montage peut entraîner un risque de blessure physique ou de dommages matériels causés par la chute d'objets. Si vous montez le matériel sur un mur de bâtiment, vérifiez la présence de câblage ou de plomberie avant de percer des trous.
