Samsara prend en charge les intégrations du conteneur réfrigéré Carrier X4 et du Vector 8xxx afin de garantir aux tiers un accès et un contrôle constants au conteneur réfrigéré. Samsara s'interface avec un conteneur réfrigéré Carrier grâce à un module d'accès tiers officiellement pris en charge et conçu par Carrier.
Avant d'installer votre équipement, vérifiez auprès de votre concessionnaire Carrier local qu'un boîtier télématique Carrier (CDG) peut être installé sur le conteneur réfrigéré et que le CDG dispose de la configuration minimale requise pour prendre en charge l'intégration de Samsara. Samsara recommande de contacter un revendeur local qui pourra installer le CDG à l'emplacement où se trouve votre équipement.
Après avoir obtenu les pièces nécessaires, demandez à un technicien formé par Carrier d'installer le CDG. Lors de l'installation du CDG, les techniciens Carrier mettent à jour le logiciel du CDG avec la version minimale requise, ou une version supérieure en fonction de la génération du contrôleur APX (voir tableau), sur l'unité de contrôle du conteneur réfrigéré, et configurent le logiciel du CDG pour installer l'AG26. Contactez votre revendeur Carrier lors de l'installation pour vous assurer que le fusible F12 est installé sur l'unité APX.
Important
Carrier a suspendu les nouvelles ventes du Carrier Data Gateway (CDG). Par conséquent, les câbles CBL-AG-ARCR-X4 et CBL-AG-ARCR-VT destinés à être utilisés avec le CDG ne sont également plus en vente.
Si vous avez déjà un CDG et que vous souhaitez acheter des câbles, contactez votre représentant spécial Samsara.
Dans le cas contraire, il est recommandé d'utiliser le cloud API OEM (voir Intégration avec Carrier Lynx) pour l'intégration directe du conteneur réfrigéré. Vous pouvez également utiliser un câble A7WY ou APWR à la place du câble Carrier.
Pour intégrer votre conteneur réfrigéré Carrier, vous devez d'abord vous procurer le matériel et les pièces suivantes :
-
Boîtier télématique Samsara HW-AG26
-
Câble Samsara pour votre modèle (voir tableau ci-dessous)
-

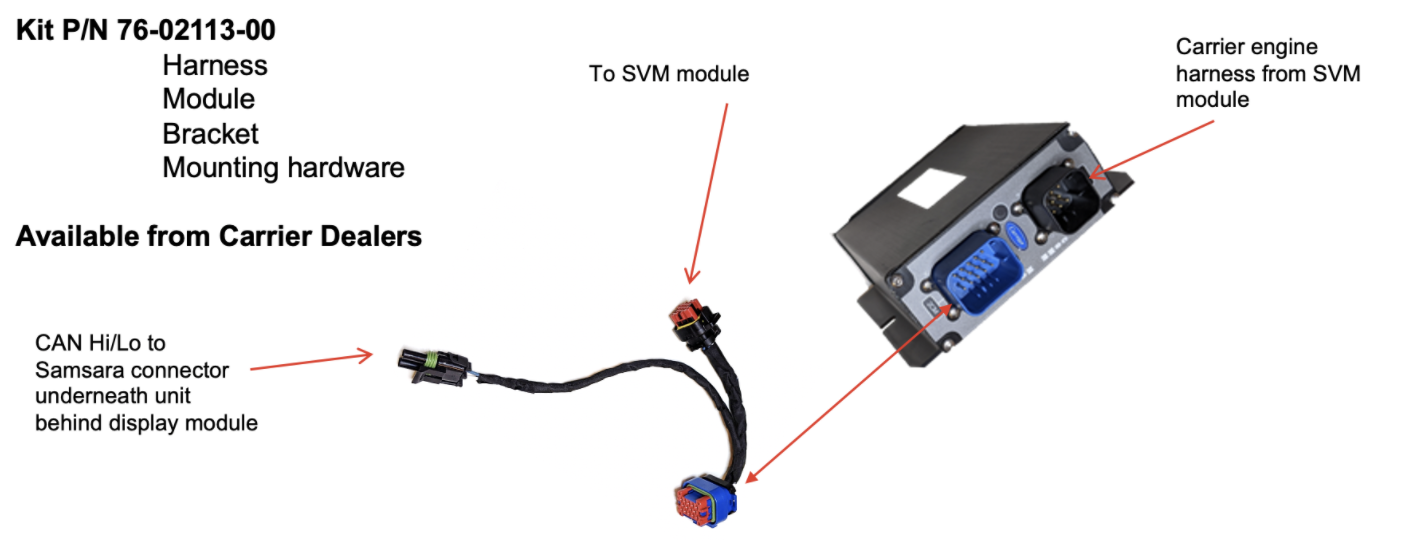

Kit CDG qui comprend :
-
Harnais en Y
-
CDG
-
Support de fixation
-
Matériel de fixation
-
Utilisez le tableau ci-dessous ou contactez votre concessionnaire Carrier local pour identifier le kit d'installation adapté à l'année et au modèle de votre équipement Carrier.
|
Année |
Modèle |
Génération du microcontrôleur Carrier |
Version minimale requise d'APX |
Câble Samsara |
Kit de gateway Carrier # |
|---|---|---|---|---|---|
|
2013 - nov. 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Novembre 2020 - Aujourd'hui |
APX Gen 2 |
5.81.00 (par défaut pour la plupart des nouveaux conteneurs réfrigérés) |
76-00972-03 |
||
|
2013 - juil. 2020 |
Série Vector 8xx |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
juil. 2020 - Aujourd’hui |
APX Gen 2 |
5.81.00 (par défaut pour la plupart des nouveaux conteneurs réfrigérés) |
76-00972-03 |
Une fois l’installation du CDG terminée, vous pouvez installer l’AG26. Suivez les étapes et les images suivantes pour installer l'AG26 sur votre conteneur réfrigéré Carrier :
|
|
|

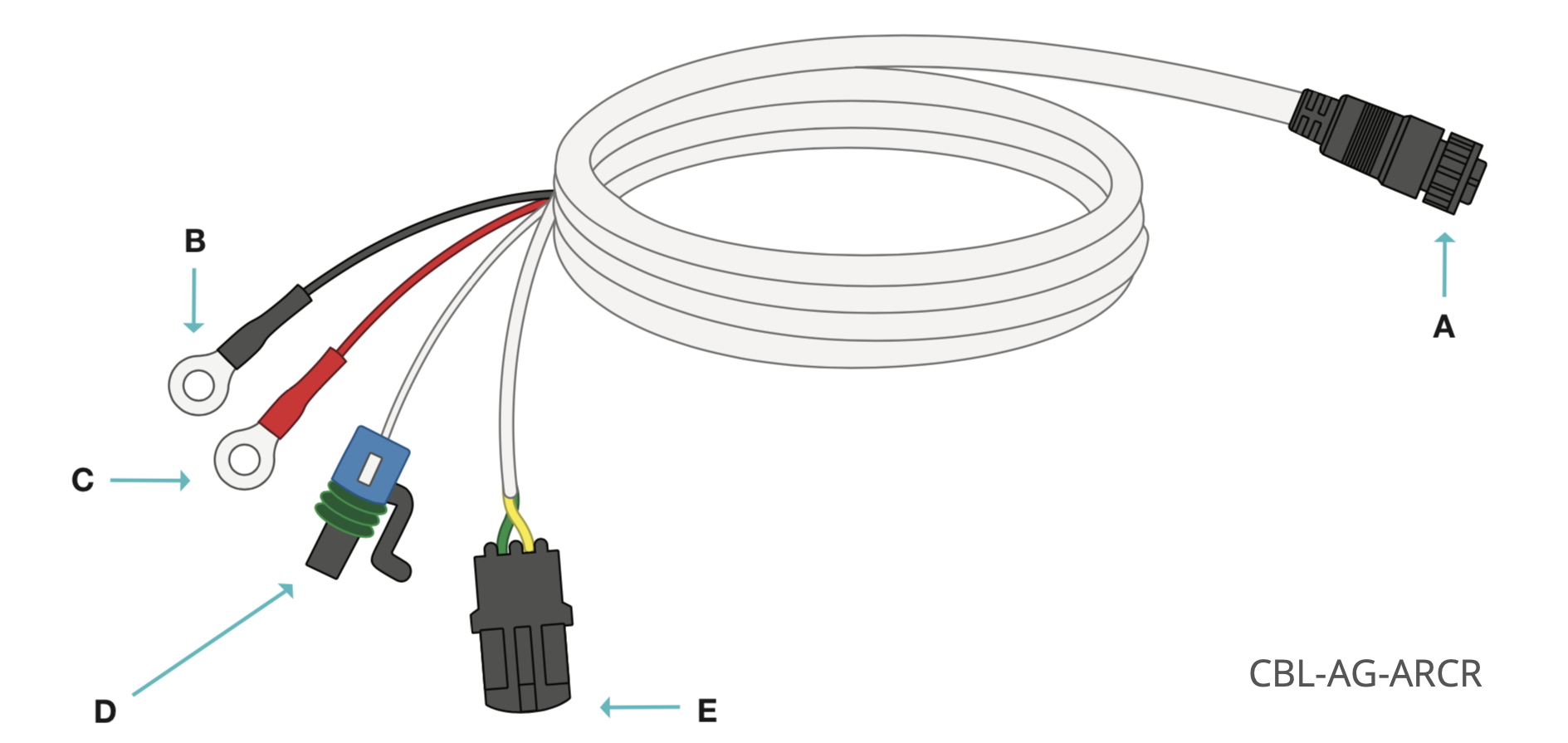

Image 1 : Câble de conteneur réfrigéré pour l'AG26
|
|
|

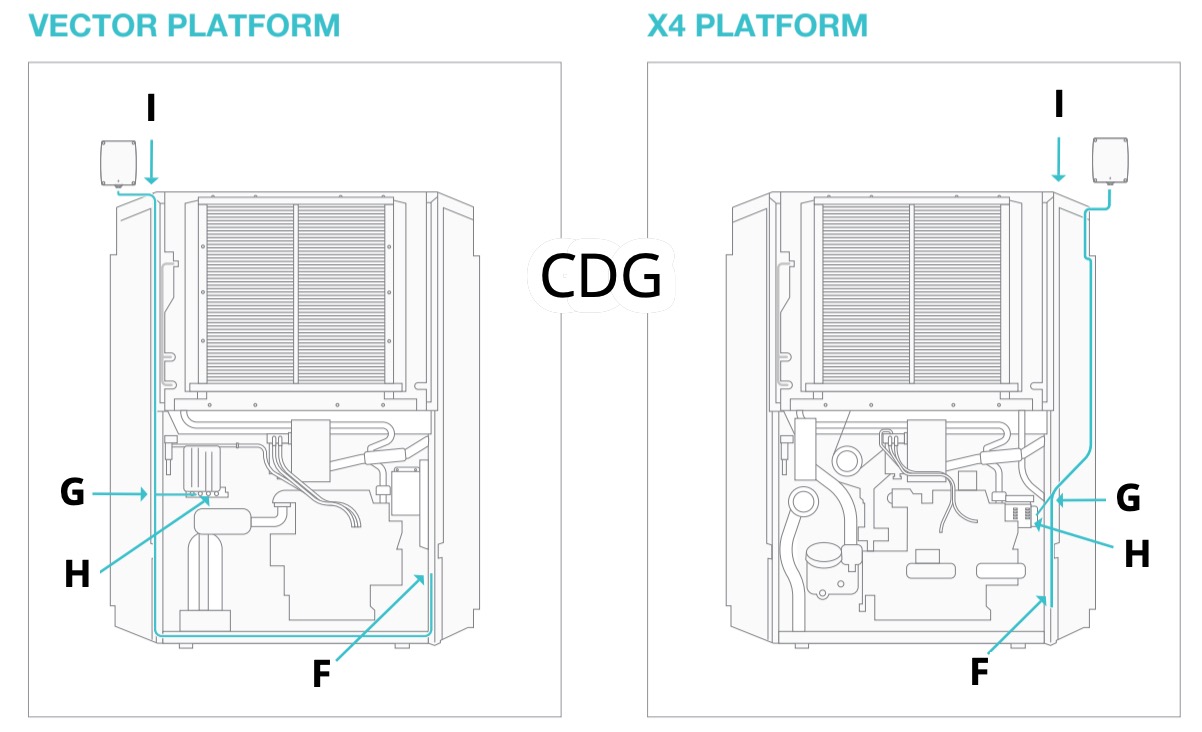

Image 2 : Carrier Data Gateway (CDG)
-
Fixez les deux cosses à anneau, Sol (B) et Alimentation (C) du câble CLB-AG-ARCR au bas du boîtier chargeur du conteneur réfrigéré.
Le boîtier chargeur est situé dans la partie inférieure gauche du conteneur réfrigéré. Ces deux cosses sont directement alimentées par la batterie du conteneur réfrigéré et alimentent l'AG26 pour permettre une alimentation électrique constante et un suivi de la remorque en temps réel, même lorsque le groupe frigorifique est éteint.
-
Fixez le connecteur CAN HiLo (E) du câble CBL-AG-ARCR au connecteur CAN HiLo du CDG (F).
-
Branchez le connecteur SATPWR (D) du câble Samsara sur le connecteur SATPWR du conteneur réfrigéré.
Sur les modèles Vector 8xxx, le connecteur SATPWR du conteneur réfrigéré se trouve en dessous ou derrière le panneau de commande APX et la machine virtuelle de protection. Le CDG est connecté à la machine virtuelle de protection et se situe à côté. Le connecteur SATPWR du conteneur réfrigéré sur les modèles X4 est une extrémité de câble qui fait partie de l’unité de réfrigération. Il indique 5 V sur un multimètre lorsque le conteneur réfrigéré est allumé.
-
Branchez le câble (A) à l'AG26 et faites-le tourner pour le verrouiller.
La LED de l’AG26 clignote en orange lors de la connexion et devient verte une fois connectée. Si le voyant reste orange, assurez-vous que vous vous trouvez dans une zone avec un bon signal cellulaire. Pour plus de conseils de dépannage, consultez le guide de dépannage de boîtier télématique d'actifs.
