ACC-MC-ATRIAL
Le kit d'essai de 2 jours Samsara AI Multicam prend en charge des installations rapides et non invasives des systèmes multicaméra IA et matériel 360VIS de Samsara. Utilisez ce guide pour installer temporairement des caméras et prendre en charge le matériel pour des essais de flotte sans câblage permanent.

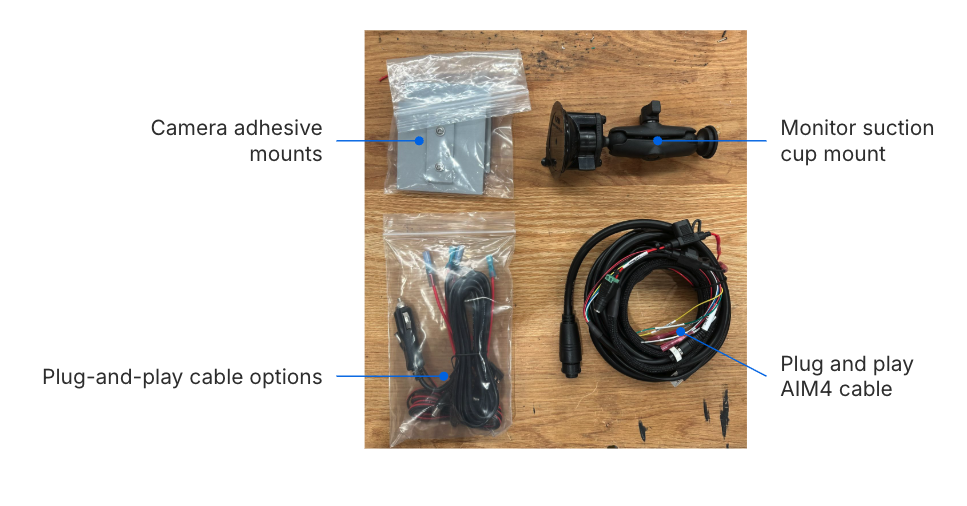

Le kit d'essai Samsara AI Multicam comprend tous les composants nécessaires pour effectuer une installation temporaire et non invasive des systèmes Samsara AI Multicam et 360VIS. Chaque élément du kit est conçu pour une installation facile, ce qui le rend idéal pour les déploiements d'essai sans câblage permanent.
-
Câble AIM4 plug-and-play : Câble de connexion principal pour l'alimentation de la caméra et la transmission vidéo.
-
Options de câble d'alimentation : Comprend à la fois un adaptateur pour allume-cigare et un adaptateur de prise de fusible avec connecteur DC, permettant une configuration d'alimentation temporaire flexible.
-
Support de ventouse pour capteur : Support de ventouse réglable pour fixer le capteur au pare-brise ou au tableau de bord sans outils de matériel.
-
Supports adhésifs pour caméra : Comprend des tampons adhésifs VHB pour fixer les caméras latérales et arrière à l'extérieur du véhicule.
-
Plaque de montage de la caméra arrière : Un support de montage renforcé pour les caméras arrière plus lourdes comme le HW-MC31.

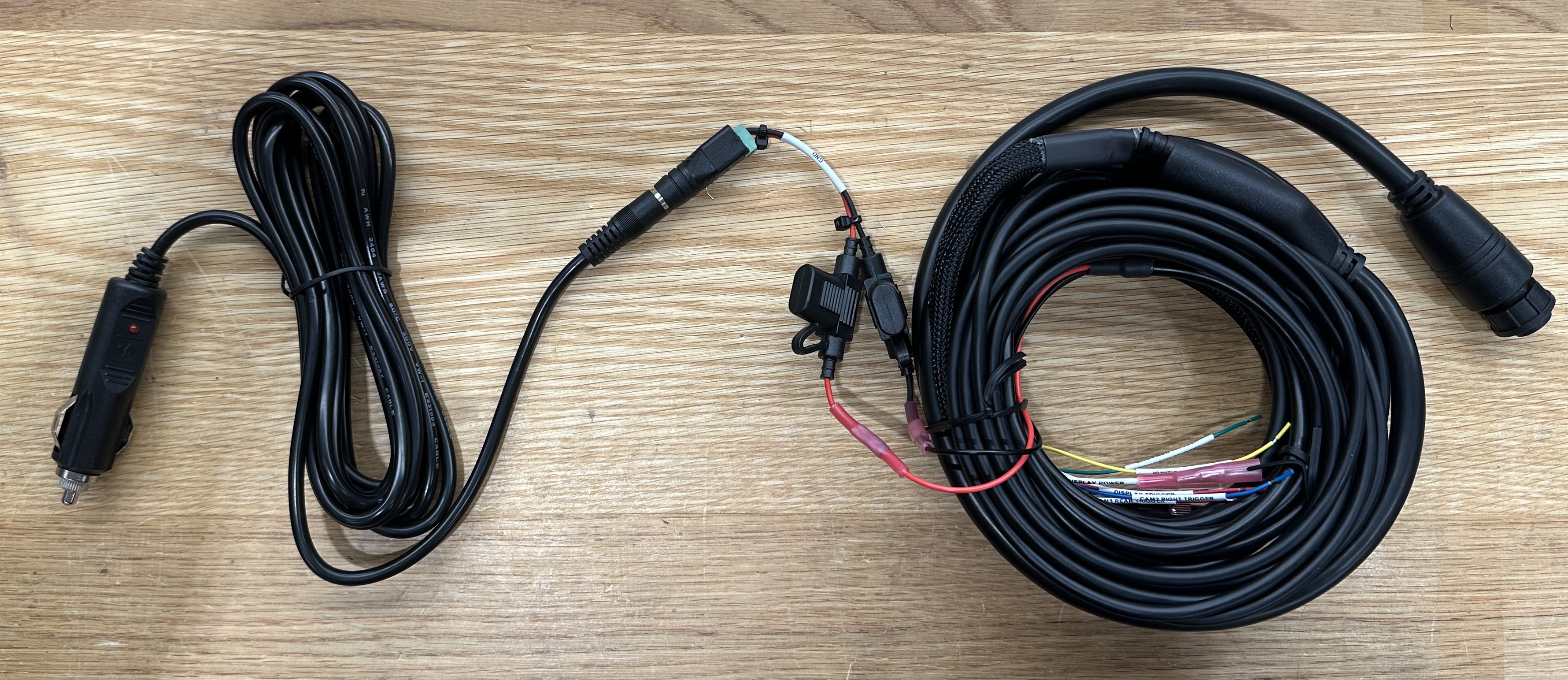

Utilisez cette méthode pour une alimentation rapide et non permanente. Notez que l'alimentation ne sera active que lorsque le véhicule est en marche.
-
Branchez le connecteur DC dans le câble AIM4.
-
Insérez l'adaptateur pour allume-cigare dans la prise d'alimentation du véhicule.
Note
Cette méthode ne prend pas en charge la récupération vidéo lorsque le véhicule est éteint. Le mode stationnement n'est pas disponible.

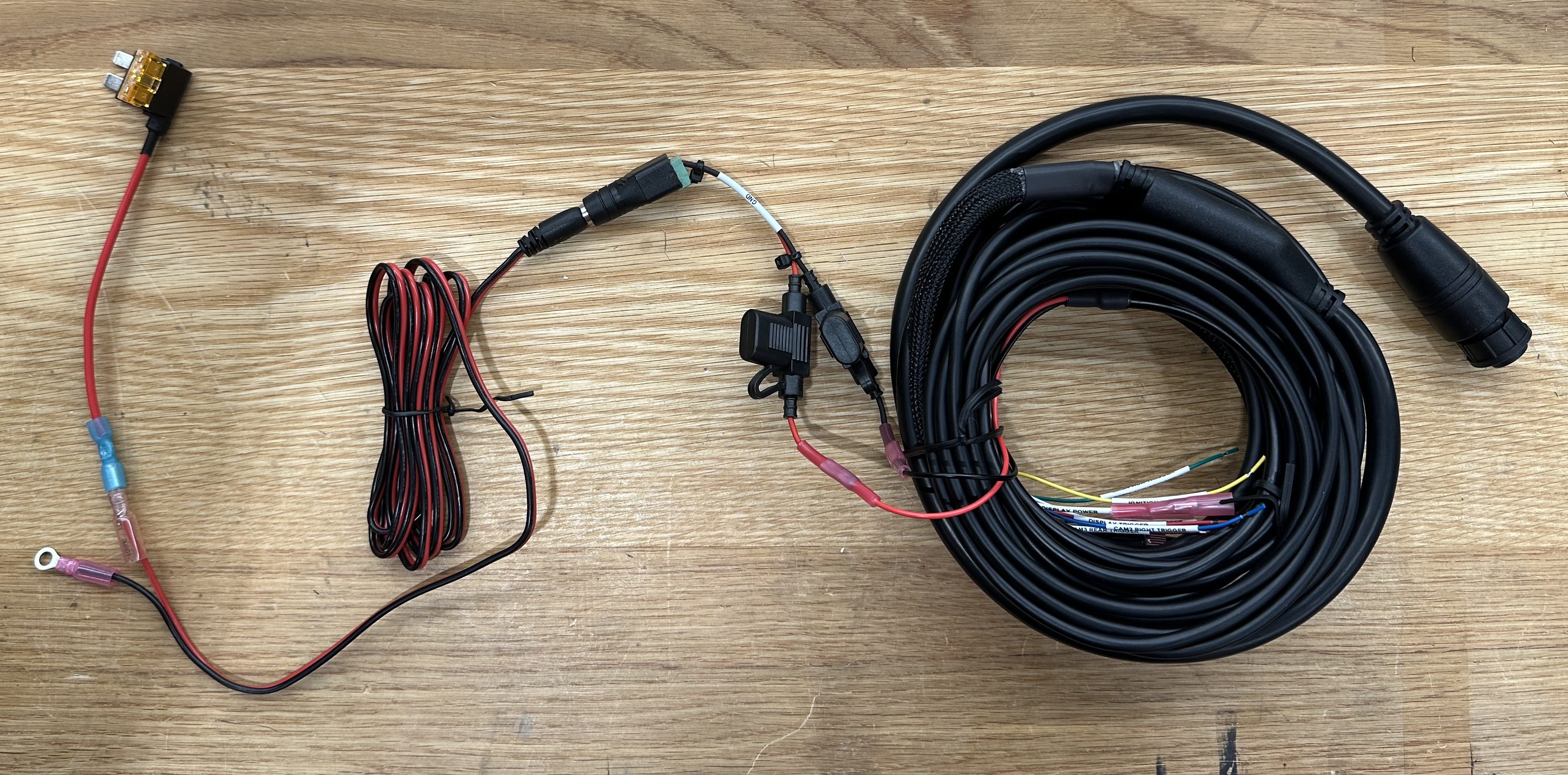

Utilisez le câble de prise de fusible pour connecter le système AIM4 à un fusible toujours actif dans le véhicule.
-
Routez le câble de prise de fusible vers la boîte à fusibles du véhicule.
-
Fixez la cosse à anneau à une vis ou un boulon mis à la terre.
-
Utilisez le manuel du véhicule pour identifier un fusible de batterie toujours actif.
-
Retirez le fusible d'origine et insérez-le dans la fente inférieure de la prise de fusible.
-
Branchez la prise de fusible à l'emplacement d'origine du fusible.
-
Connectez le câble AIM4 au connecteur DC.

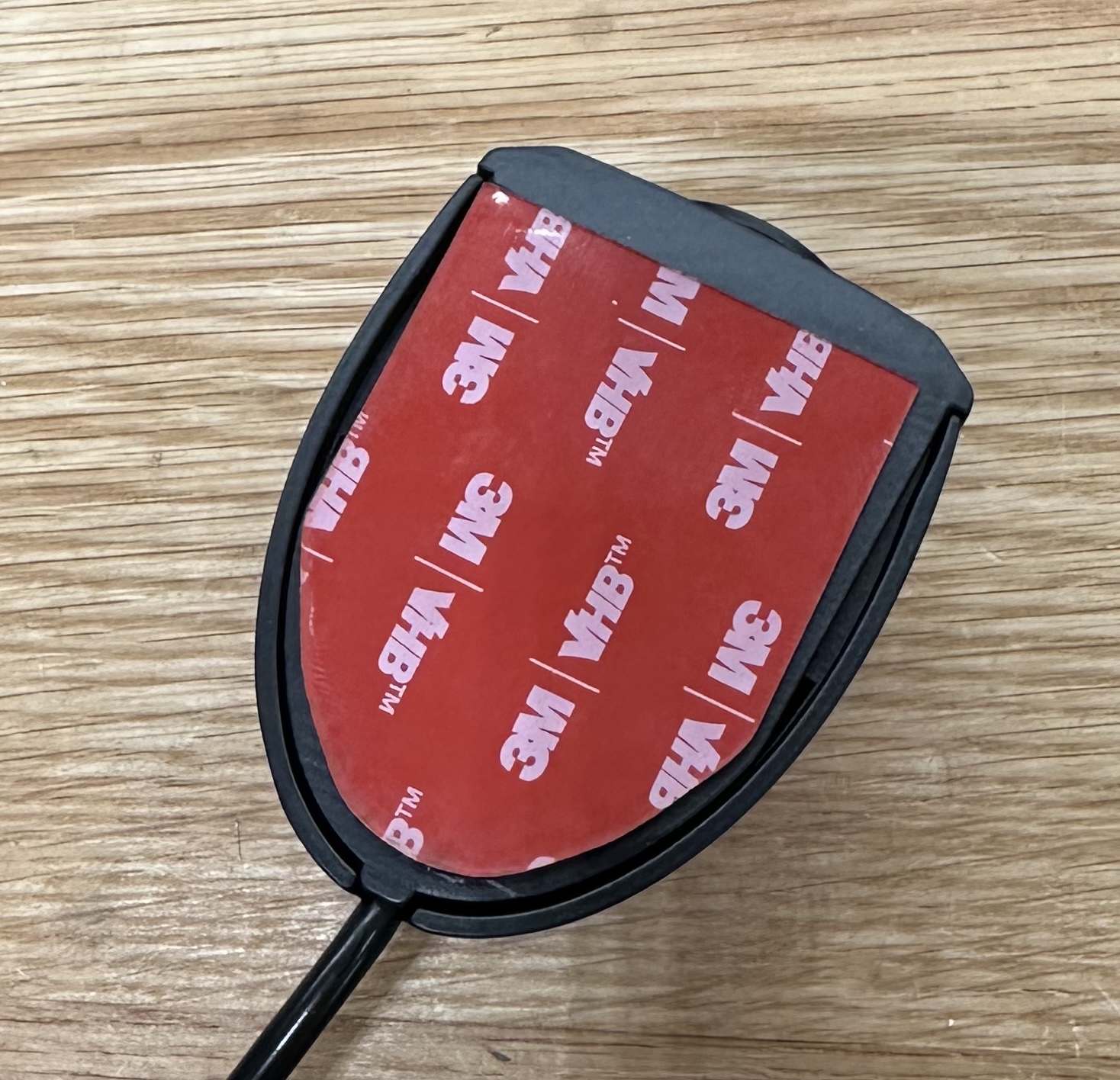

Utilisez cette méthode pour monter temporairement les caméras latérales à l'aide de tampons adhésifs VHB.
Note
Le VHB doit être appliqué à des températures supérieures à 60ºF (15,5ºC). Une fois fixé, l'adhésif reste sécurisé jusqu'à -40ºC.
-
Retirez l'œillet en caoutchouc du bas de la caméra HW-MC21.
-

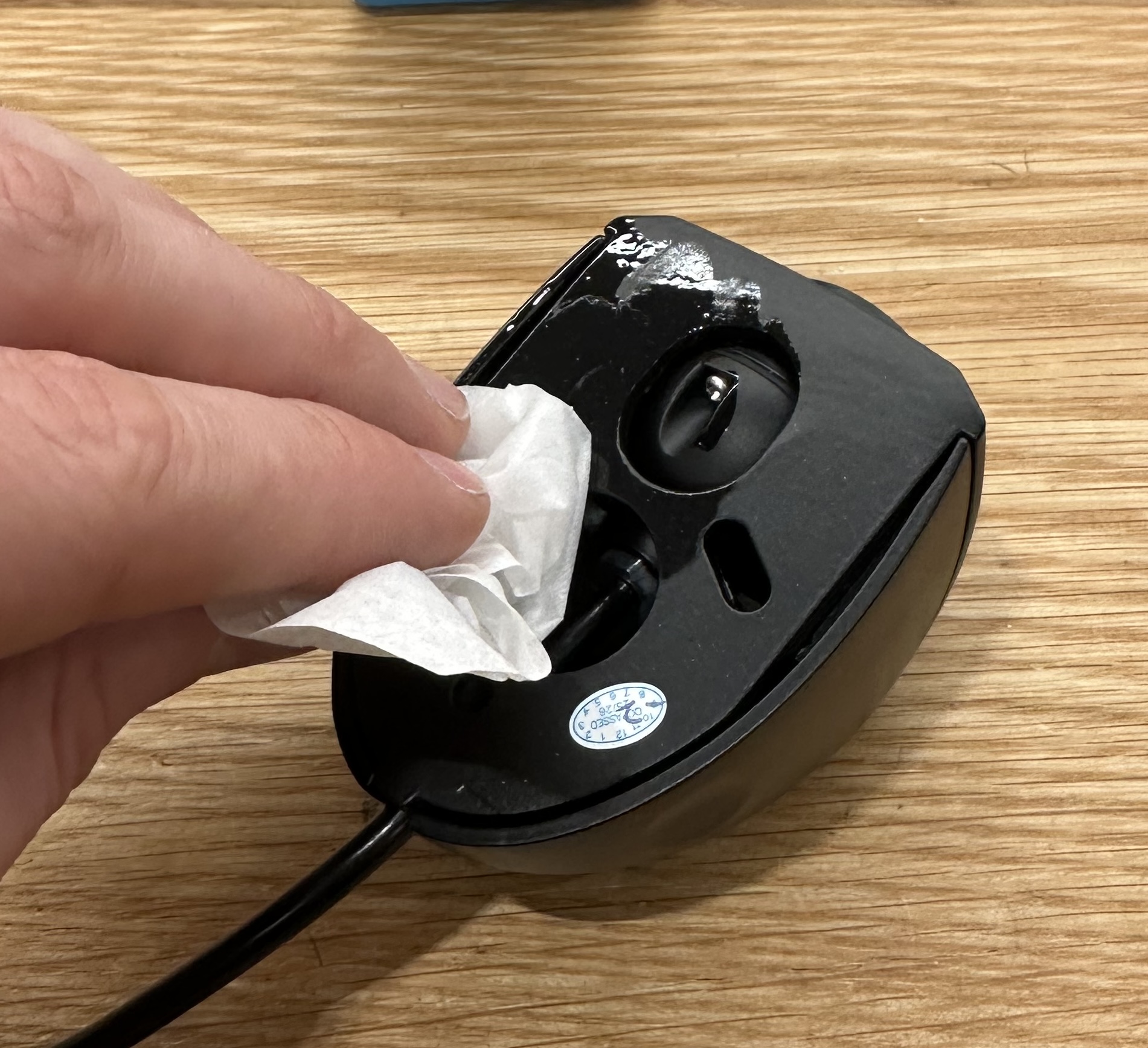

Nettoyez la surface du support avec de l'alcool isopropylique.
-
Appliquez le tampon VHB sur le support et appuyez fermement.
-
Nettoyez la surface du véhicule avec de l'alcool isopropylique.
-
Retirez la doublure adhésive et appuyez le support sur la surface pendant au moins 30 secondes.
-
Visez la caméra et faites passer le câble dans le véhicule.

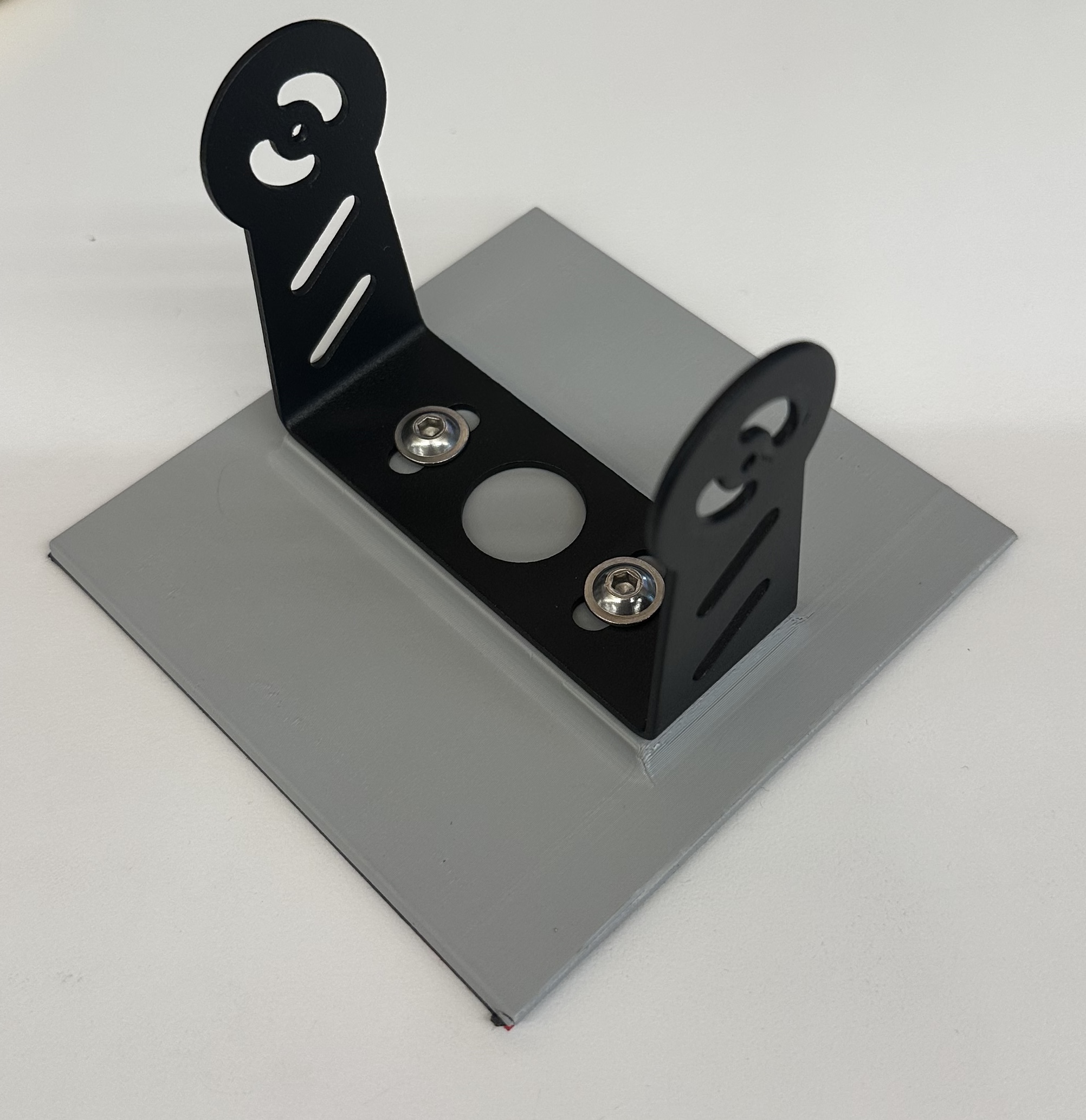

Utilisez ce processus pour installer des caméras arrière plus lourdes, telles que la HW-MC31.
Note
Le VHB doit être appliqué à des températures supérieures à 60ºF (15,5ºC). Une fois fixé, l'adhésif reste sécurisé jusqu'à -40ºC.
-
Retirez les vis à tête cylindrique du support adhésif.
-
Fixez le support MC31 à l'aide des vis incluses.
-
Nettoyez la surface du véhicule avec de l'alcool isopropylique.
-
Appliquez le support adhésif sur la surface et appuyez pendant 30 secondes.
-
Fixez la caméra arrière au support à l'aide des vis de la boîte MC31.
-
Visez la caméra et faites passer le câble dans le véhicule.
Utilisez cette méthode pour monter temporairement le capteur en utilisant la base à ventouse incluse.
-
Desserrez et retirez l'écrou en T pré-installé sur le support à rotule. Le kit fournit un deuxième écrou en T, non fixé ; installez cet écrou en T à la place de celui pré-installé.
-
Faites glisser l'écrou en T dans la glissière à l'arrière du capteur.
-
Serrez fermement le support à rotule.
-
Nettoyez la surface où la ventouse sera appliquée.
-
Réglez la ventouse en position "off".
-
Appuyez fermement la ventouse sur la surface.
-
Passez la ventouse en position "on".
-
Ajustez le bras du capteur à l'angle souhaité.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et règlements locaux applicables pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut causer des dommages matériels, entraîner des blessures physiques ou annuler la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec les produits et/ou services de tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services de tiers.
Ne pas installer ou ajuster le matériel pendant la conduite ou l'utilisation du véhicule. N'installez pas ce matériel à un emplacement qui pourrait nuire à la visibilité du conducteur ou au fonctionnement des commandes du véhicule. N'installez pas ce matériel sur ou près des panneaux d'airbag ou dans la zone de fonctionnement d'un airbag. N'installez pas le matériel lorsque le véhicule n'est pas sécurisé. N'installez pas le matériel lorsque le véhicule est allumé, sauf si le guide d'installation vous demande d'allumer le véhicule.
Soyez toujours attentif à ce qui vous entoure, conduisez prudemment et respectez le code de la route et les conditions de conduite en tout temps. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. Le matériel et le logiciel associé peuvent ne pas fonctionner comme prévu en fonction de l'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs.
Le non-respect des instructions de montage peut entraîner un risque de blessure physique ou de dommages matériels causés par la chute d'objets. Si vous montez le matériel sur un mur de bâtiment, vérifiez la présence de câblage ou de plomberie avant de percer des trous.
