CBL-AG-ATPM con AG26, AG46P o AG53
Instale el terminal telemático de activos (AG) en un remolque y conéctelo al sistema de alimentación de 7 vías del remolque utilizando el cable CBL-AG-ATPM. Esta configuración toma energía del vehículo tractor cuando está conectado, lo que permite el rastreo en tiempo real mientras conserva la batería cuando está desconectado.
Sugerencia
Revise el Guías de instalación por tipo de activo para terminales telemáticos de activos motorizados (AG) para asegurarse de obtener el cable adecuado para su configuración.

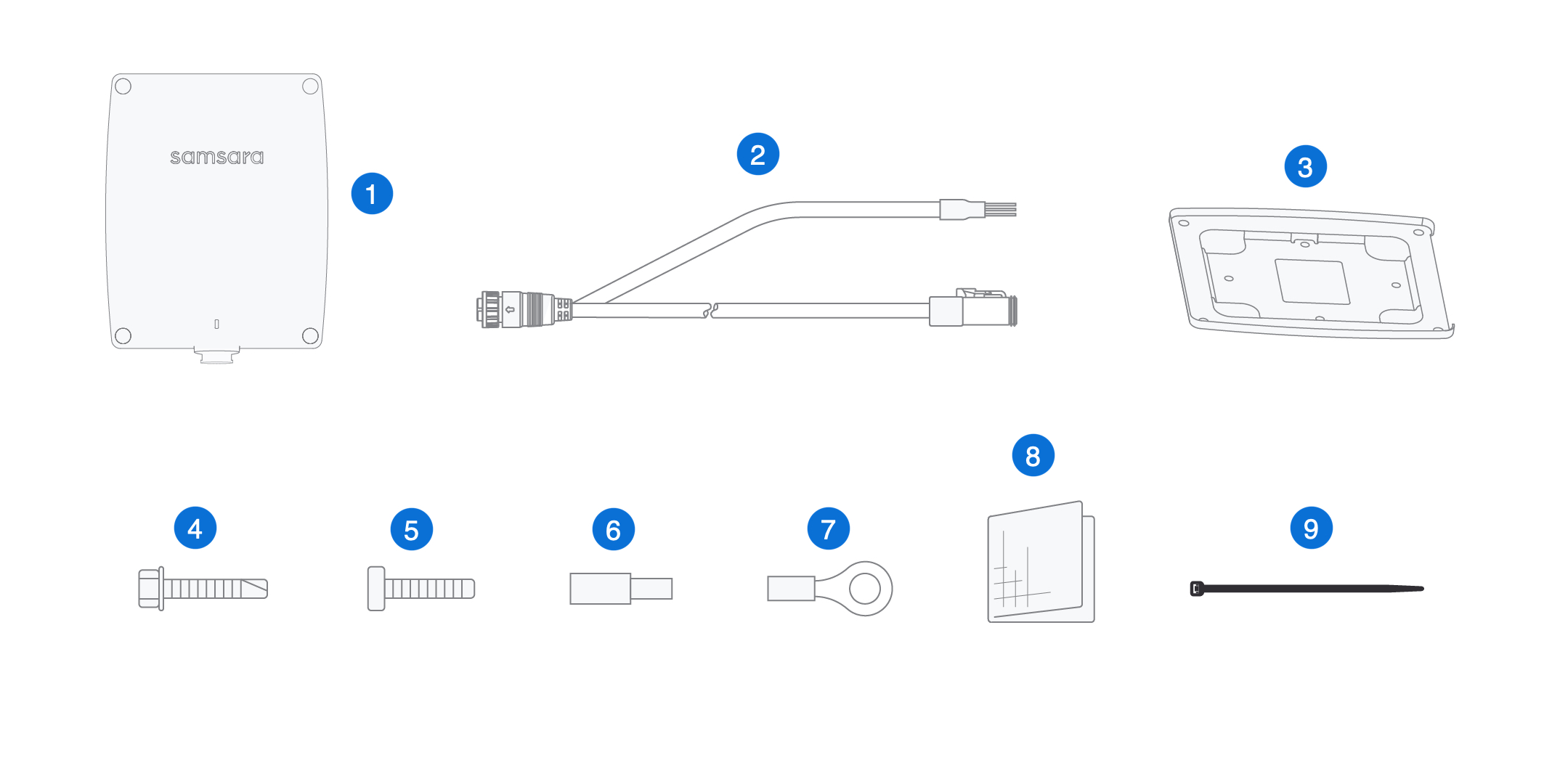

Lo que necesitará
|
Cantidad |
Descripción |
|
|---|---|---|
|
|
1 |
Terminal telemático de activos |
|
|
1 |
Cable AG de 7 vías con conector de 4 pines |
|
|
1 |
(AG26, AG46P) Soporte de montaje |
|
|
4 |
Tornillos autorroscantes |
|
|
4 |
Tornillos de punta plana |
|
|
3 |
Conectores tipo bala |
|
|
3 |
Conectores tipo anillo |
|
|
1 |
Toallita de limpieza |
|
|
4 |
Bridas para cables |
-
Active el dispositivo en el panel de Samsara si aún no lo ha hecho.
Inicie sesión en el panel de Samsara en la URL regional de la nube de Samsara asignada a su organización (como cloud.samsara.com, cloud.ca.samsara.com o cloud.eu.samsara.com), o vaya a cloud.samsara.com/activate. También puede seguir el enlace en su correo electrónico de
Pedido enviado. -
Seleccione la ubicación del soporte y límpiela a conciencia.
-

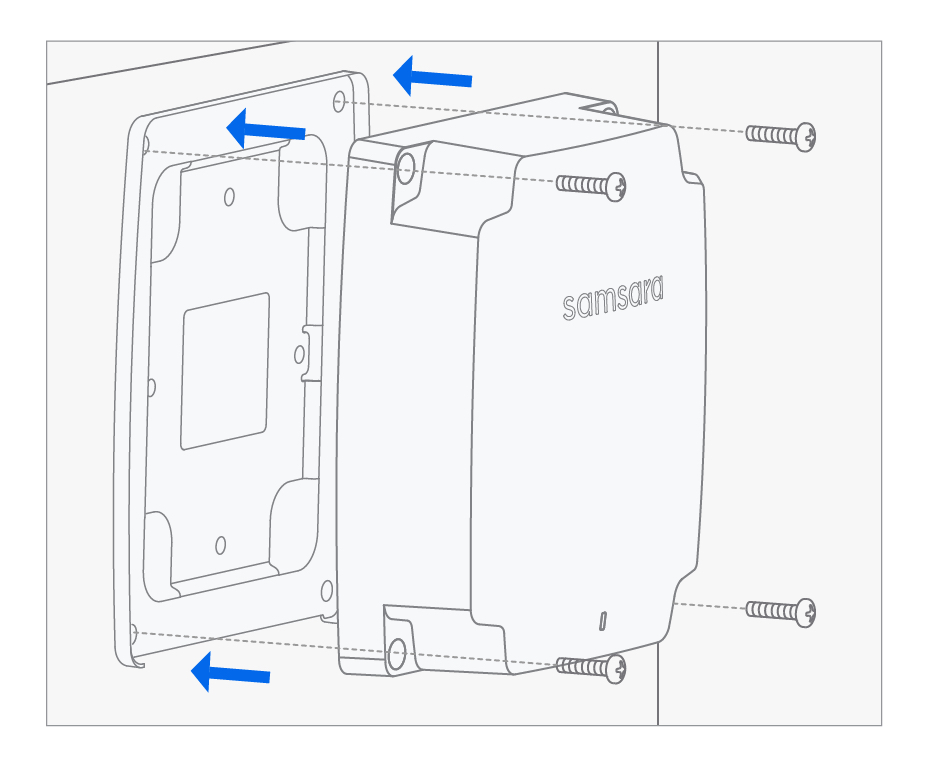

Fije el soporte con tiras adhesivas. (Opcional) Fíjelo con 4 tornillos autorroscantes.
-
Fije el terminal telemático al soporte con 4 tornillos de cabeza plana.
-

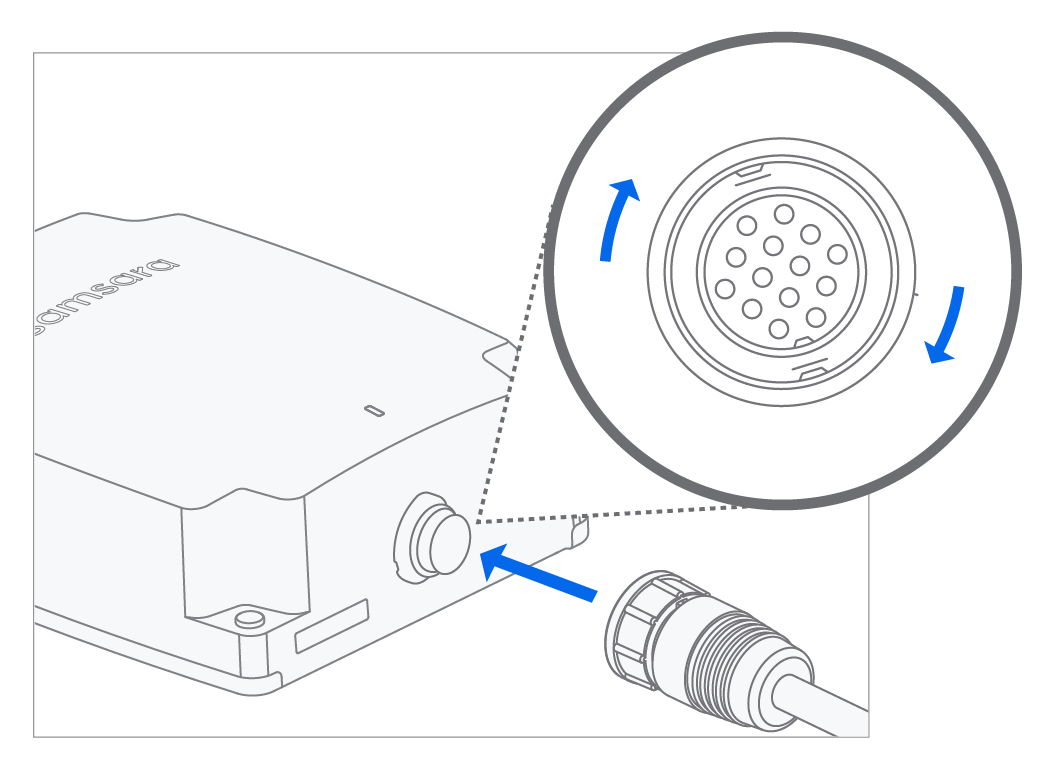

Conecte el cable al AG y gírelo para fijarlo.
-
Conecte el cable al conector de 7 vías y use las bridas para sujetar el cable al remolque.
-

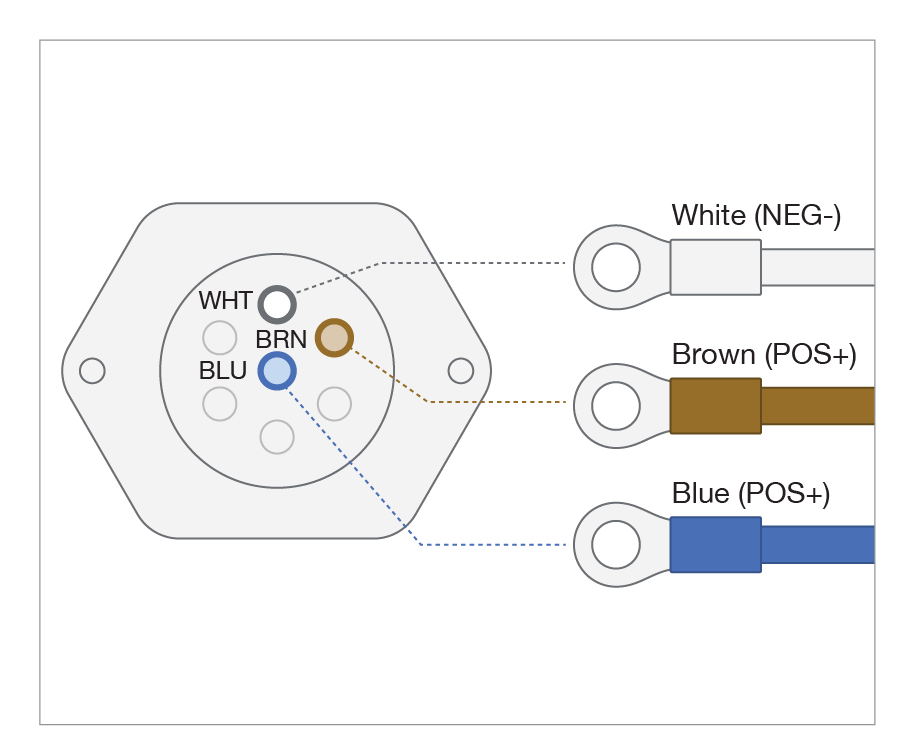

Para instalación en un remolque, conecte el otro extremo del cable al conector de 7 vías:
-
Conecte el cable blanco (tierra) al negativo.
-
Conecta el Brown cable (luces delanteras/traseras) a una potencia de 12-30 VCC.
-
Conecte el cable azul (ABS/alimentación constante) a 12-30 V.
-
-
Tape los cables sin usar.
-
La luz LED del AG se enciende durante 30 segundos si la conexión es exitosa.
Nota
Si observa un error de cable al instalar el AG con la aplicación del instalador, desconecte y vuelva a conectar el cable al AG. Asegúrese de que el cable esté correctamente alineado con el conector de 7 vías y asegurado firmemente en el terminal telemático de activos.
-

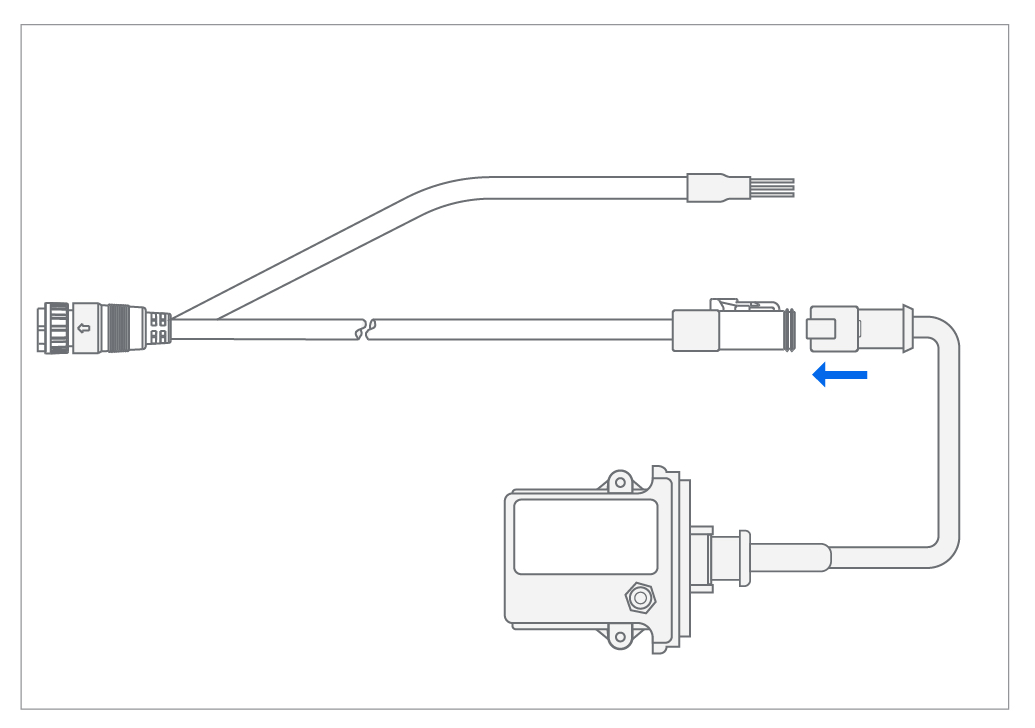

(AG26/AG53) Para la integración con PressurePro, conecte el conector de 4 pines del cable de 7 vías al conector de 4 pines correspondiente en el gateway PressurePro.
-
Administre el remolque desde el panel de Samsara.
