Utilice este flujo de trabajo para instalar el cable de integración ATIS (ya sea el cable ACC-AG-BATIS-MER Meritor o el cable ACC-AG-BATIS-HEN Hendrickson) en un remolque equipado con un terminal telemático de activos (AG52 o AG53).
|
Cantidad |
Elemento |
|---|---|
|
1 |
Cable compatible con ATIS |
|
1 |
Empalme a tope, 12-14 AWG |
|
1 |
Empalme a tope, 14-16 AWG |
|
2 |
Empalme a tope, 18-22 AWG |
|
1 |
Tubo termorretráctil, grande |
|
1 |
Tubo termorretráctil, pequeño |
|
1 |
Terminal hembra de desconexión rápida |
|
1 |
Divisor de terminal |
|
8 |
Bridas para cables |
|
Cantidad |
Elemento |
|---|---|
|
1 |
Crimpadora |
|
1 |
Pelacables |
|
1 |
Pistola de calor o soplete |
|
1 |
Pinzas de corte |
-
Si aún no lo ha hecho, instale su terminal telemático de activos para el rastreo de ABS utilizando el cable CBL-AG-BPLC.
-
Localice la unidad de control ATIS en el remolque.
Por lo general, la unidad de control ATIS se ubica en el bogie, ya sea delante o detrás de los ejes.
-
Determine el tipo de instalación siguiendo el arnés de cables que sale de la unidad de control ATIS:
-
Si hay un conector Weather-Pack de 3 pines instalado en el mazo de cables, realice una Instalación del conector de 3 pines.
-
Si no hay conector y el ATIS es un sistema Meritor o PSI, abra la unidad ATIS. Siga los pasos correspondientes a su configuración:
-
Si hay terminales de desconexión rápida, realice una Instalación directa con terminales de desconexión.
-
Si no hay terminales de desconexión rápida, realice una Instalación directa sin terminales de desconexión.
-
-
-

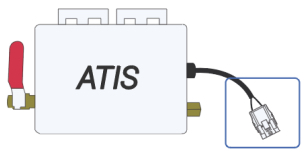

Desconecte el conector de 3 pines. Si es necesario, retire el seguro de posición del conector (Connector Position Assurance, CPA) o el cincho para desenchufar el conector.
-

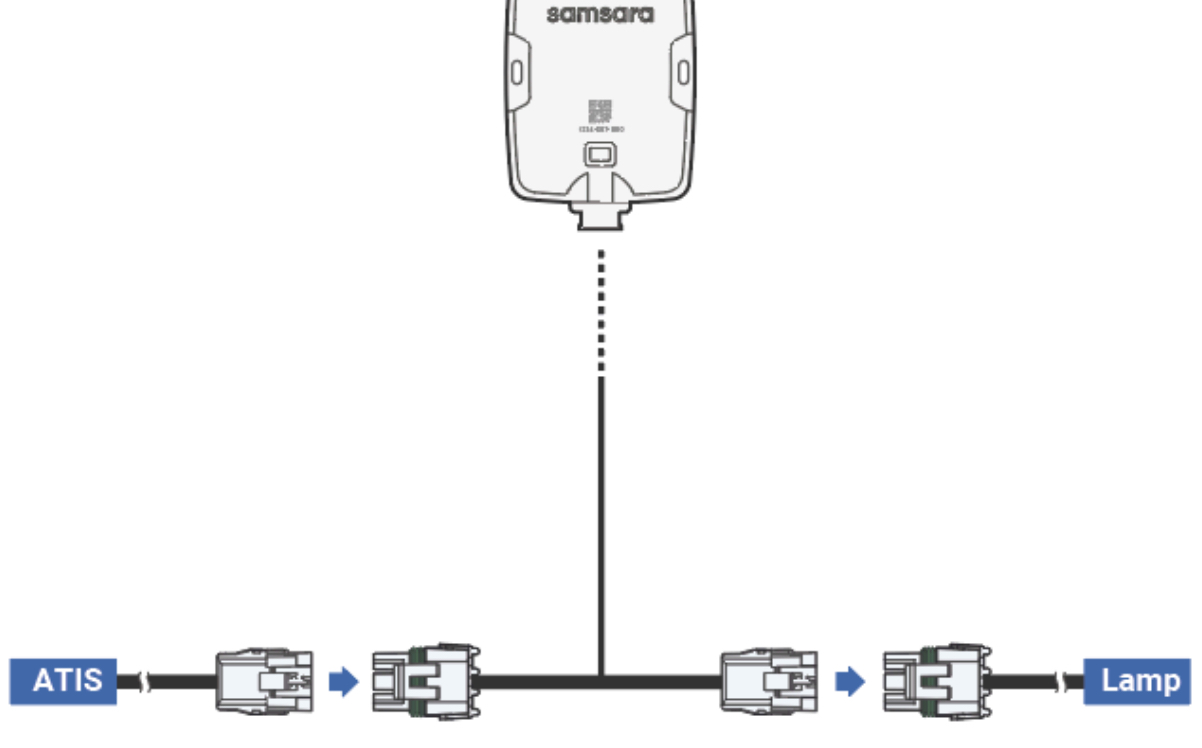

Conecte el cable ACC-AG-BATIS-HEN: Inserte el extremo macho del cable en el conector ATIS. Conecte el extremo hembra del cable ACC-AG-BATIS-HEN al conector de la luz ATIS.
-
Corte la tapa del extremo del terminal de entrada del cable del terminal telemático de activos.
-
Lleve el cable suelto restante del cable ACC-AG-BATIS-HEN hacia el terminal telemático de activos instalado, evitando esquinas afiladas o partes móviles que puedan dañar el cable.
-
Desprenda cuidadosamente 1 pulgada (2,5 cm) de la cubierta del cable AG, asegurándose de no dañar los conductores. Retire y elimine cualquier material protector de los cables en el interior.
-
Pele 5/16 de pulgada (8 mm) del cable verde/blanco y deslice el tubo termorretráctil pequeño sobre el cable para su uso posterior.
-
Utilizando el empalme a tope, conecte el cable negro de ATIS al cable de entrada verde/blanco del terminal telemático de activos.
Algunos kits de cables pueden tener un empalme asimétrico con una abertura más delgada diseñada para el cable del terminal telemático de activos y la abertura más ancha diseñada para el cable ATIS.
-

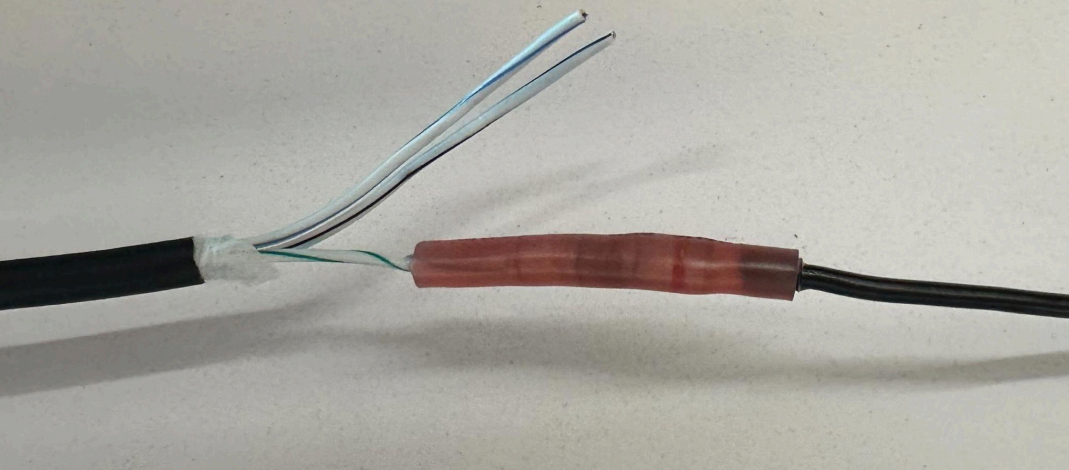

Coloque el tubo termorretráctil sobre la conexión y utilice una pistola de calor o un soplete para contraer cuidadosamente el tubo termorretráctil hasta que el adhesivo comience a fluir fuera del tubo termorretráctil.
-
Ate cuidadosamente cualquier exceso de cable de entrada con bridas cada 12 a 18 pulgadas (30 a 50 cm). Si se asegura a mangueras de aire u otros componentes sensibles, tenga cuidado de no apretar demasiado las bridas de los cables.
-
Configure la entrada auxiliar 1 en el Terminal telemático de activos para la Luz ATIS.
-
Valide que la luz ATIS funcione correctamente, siguiendo las instrucciones del fabricante para probar la luz ATIS.
-
Para monitorear las activaciones de la luz ATIS, consulte Visibilidad y alertas de ABS de los remolques.
-
En el ACC-AG-BATIS-MER, corte el único cable de entrada negro cerca del conector de 3 pines y deseche el conector de 3 pines, ya que no será necesario para este tipo de instalación.
-

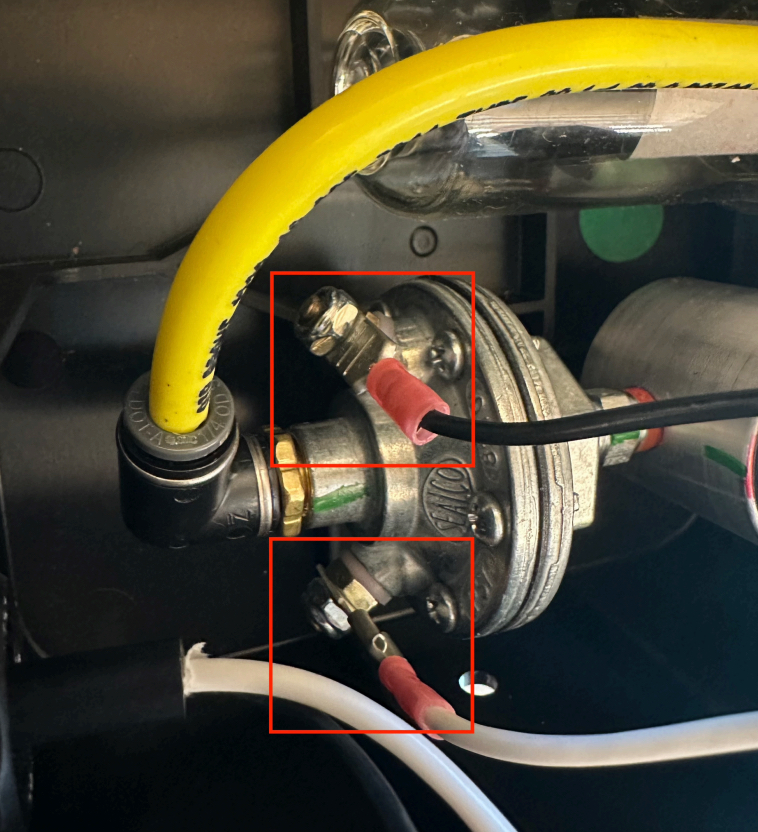

Desconecte ambos cables terminales de desconexión rápida del interruptor de detección de flujo ATIS.
-
Oriente el cable negro a la unidad ATIS usando uno de los siguientes métodos:
-
Válvula de pico de pato: lleve el cable a través de la válvula de pico de pato en la parte inferior de la caja ATIS, apretando la válvula para pasar el cable.
-
Prensacable: si su kit vino con un prensacables de mayor diámetro o el prensacables actual en la caja ATIS es lo suficientemente grande para alojar un cable adicional, pase el cable a través del prensacables.
-
Nueva perforación: haga una nueva perforación en la caja ATIS y fije un ojal o un prensacables en el orificio (no incluido). Pase el cable a través del orificio.
-
-
Conecte la luz ATIS y el cable ACC-AG-BATIS-MER al divisor de terminales en el interruptor de detección de flujo:
-
Instale el divisor de terminales en el interruptor de detección de flujo.
-

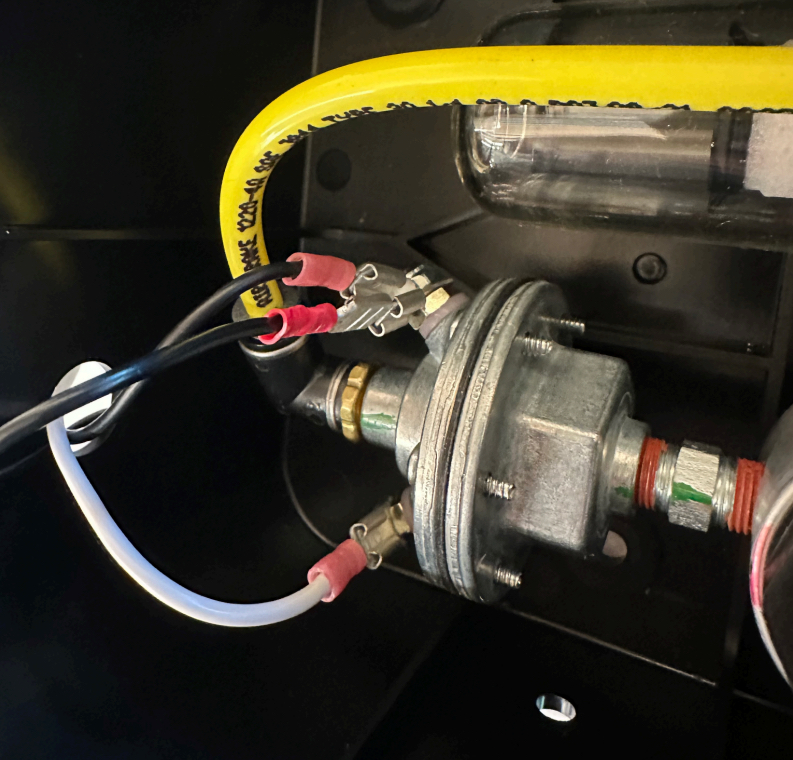

Pele 5/16 pulg. (8 mm) del cable negro del cable ACC-AG-BATIS-MER y crimpe la desconexión rápida al cable. Conecte este cable al divisor de terminales.
-
Pele 5/16 pulg. (8 mm) del cable negro de la lámpara ATIS y crimpe la desconexión rápida al cable. Conecte este cable al divisor de terminales.
-
-
Lleve el cable suelto restante del cable ACC-AG-BATIS-MER hacia el terminal telemático de activos instalado, evitando el contacto con esquinas afiladas o partes móviles que puedan dañar el cable.
-
Desprenda cuidadosamente 1 pulgada (2,5 cm) de la cubierta del cable AG, asegurándose de no dañar los conductores. Retire y elimine cualquier material protector de los cables en el interior.
-
Pele 5/16 de pulgada (8 mm) del cable verde/blanco y deslice el tubo termorretráctil pequeño sobre el cable para su uso posterior.
-
Utilizando el empalme a tope, conecte el cable negro de ATIS al cable de entrada verde/blanco del terminal telemático de activos.
Algunos kits de cables pueden tener un empalme asimétrico con una abertura más delgada diseñada para el cable del terminal telemático de activos y la abertura más ancha diseñada para el cable ATIS.
-
Coloque el tubo termorretráctil sobre la conexión y utilice una pistola de calor o un soplete para contraer cuidadosamente el tubo termorretráctil hasta que el adhesivo comience a fluir fuera del tubo termorretráctil.
-
Ate cuidadosamente cualquier exceso de cable de entrada con bridas cada 12 a 18 pulgadas (30 a 50 cm). Si se asegura a mangueras de aire u otros componentes sensibles, tenga cuidado de no apretar demasiado las bridas de los cables.
-
Configure la entrada auxiliar 1 en el Terminal telemático de activos para la Luz ATIS.
-
Valide que la luz ATIS funcione correctamente, siguiendo las instrucciones del fabricante para probar la luz ATIS.
-
Para monitorear las activaciones de la luz ATIS, consulte Visibilidad y alertas de ABS de los remolques.
-
En el arnés de la luz, escoja una ubicación conveniente para cortar el conector y retire 1 pulg. (2.5 cm) de la cubierta del cable para exponer los conductores.
-
Retire 5/16 pulg. (8 mm) del aislamiento de cada conductor.
-
Deslice el tubo termorretráctil grande sobre un lado del cable para su uso posterior.
-

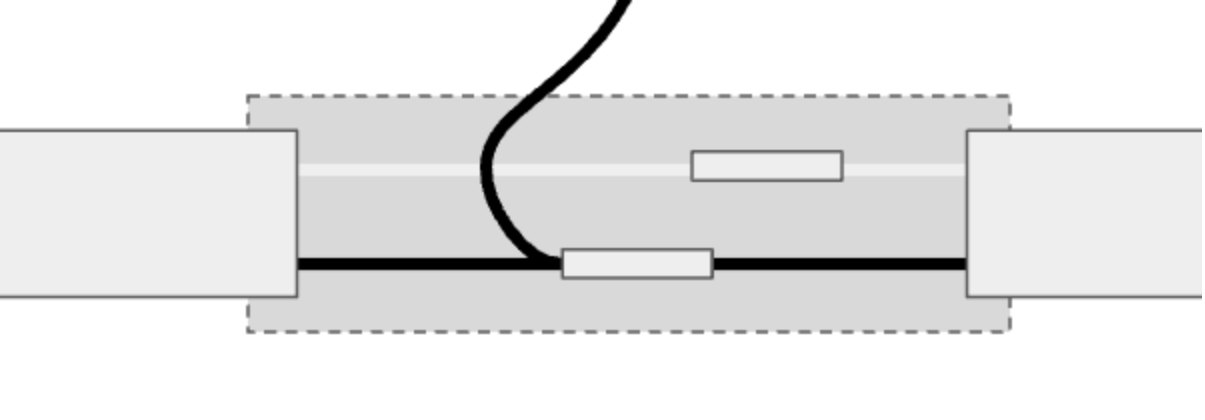

Use el empalme a tope aislado termorretráctil de calibre 14-16 AWG (mediano) para volver a conectar el cable de alimentación de 12V (por lo general, blanco).
-
Enrosque el cable de entrada negro del cable ACC-AG-BATIS-MER con el cable negro del arnés de cableado de la luz e inserte estos cables en un lado del empalme a tope aislado termorretráctil de 14-16 AWG. Engarce los cables para asegurarlos al empalme de tope.
-
Inserte el cable negro restante del arnés de cables de la lampara en el otro lado del empalme a tope. Crimpe la conexión para asegurarla al empalme a tope.
-
Utilice una pistola de calor o un soplete para encoger los dos empalmes a tope.
-
Cuando las uniones a tope se hayan enfriado, deslice el tubo termorretráctil grande sobre la conexión y utilice una pistola de calor o un soplete para contraer el tubo.
-
Lleve el cable suelto restante del cable ACC-AG-BATIS-MER hacia el terminal telemático de activos instalado, evitando el contacto con esquinas afiladas o partes móviles que puedan dañar el cable.
-
Desprenda cuidadosamente 1 pulgada (2,5 cm) de la cubierta del cable AG, asegurándose de no dañar los conductores. Retire y elimine cualquier material protector de los cables en el interior.
-
Pele 5/16 de pulgada (8 mm) del cable verde/blanco y deslice el tubo termorretráctil pequeño sobre el cable para su uso posterior.
-
Utilizando el empalme a tope, conecte el cable negro de ATIS al cable de entrada verde/blanco del terminal telemático de activos.
Algunos kits de cables pueden tener un empalme asimétrico con una abertura más delgada diseñada para el cable del terminal telemático de activos y la abertura más ancha diseñada para el cable ATIS.
-
Coloque el tubo termorretráctil sobre la conexión y utilice una pistola de calor o un soplete para contraer cuidadosamente el tubo termorretráctil hasta que el adhesivo comience a fluir fuera del tubo termorretráctil.
-
Ate cuidadosamente cualquier exceso de cable de entrada con bridas cada 12 a 18 pulgadas (30 a 50 cm). Si se asegura a mangueras de aire u otros componentes sensibles, tenga cuidado de no apretar demasiado las bridas de los cables.
-
Configure la entrada auxiliar 1 en el Terminal telemático de activos para la Luz ATIS.
-
Valide que la luz ATIS funcione correctamente, siguiendo las instrucciones del fabricante para probar la luz ATIS.
-
Para monitorear las activaciones de la luz ATIS, consulte Visibilidad y alertas de ABS de los remolques.
Esta guía de instalación contiene información común específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y solo sirve como referencia.
No intente reparar, utilizar piezas de repuesto de terceros ni modificar este producto de cualquier otra manera, excepto como se indica en los manuales del producto o según las instrucciones de Samsara. Si no sigue estas instrucciones, puede ocasionar daños a la propiedad, lesiones físicas o anular la garantía del producto.
Cualquier instalación que no vaya de acuerdo con las instrucciones de la guía de instalación o esté expresa de otra manera en la documentación puede provocar lesiones físicas o daños a la propiedad.
No use este producto de manera diferente a como se describe en la clasificación IP correspondiente o las condiciones de operación recomendadas, ya que esto puede ocasionar daños o lesiones.
Es posible que este hardware y cualquier software asociado no sean compatibles con productos y/o servicios de terceros. Este hardware y el software asociado pueden interactuar, interconectarse o integrarse con productos y/o servicios de terceros y es posible que no estén validados o respaldados por dichos terceros y puedan interferir con las operaciones o anular las garantías de dichos productos o servicios de terceros.
El incumplimiento de las instrucciones de montaje puede provocar riesgo de lesiones físicas o daños a la propiedad por la caída de objetos.
Si coloca el hardware en la pared de un edificio, verifique que no interfiera con las líneas de cableado o plomería antes de hacer cualquier perforación.
