Cuando instala un AG26/46P en un equipo con alimentación, el mazo de cables del activo con alimentación utiliza la interfaz de alimentación del activo. Después de una instalación y conexión exitosas a las entradas auxiliares del equipo (para horas de motor), el AG proporciona datos en tiempo real al panel de Samsara. Si no hay energía disponible desde el activo, el AG funcionará con la batería interna en modo de ahorro de energía. El terminal telemático de activos puede funcionar con una batería interna durante hasta tres meses.
Revise el Guías de instalación por tipo de activo para terminales telemáticos de activos motorizados (AG) para asegurarse de obtener el cable adecuado para su configuración.
Para instalar un dispositivo AG26/46P en un activo con alimentación:
-
Active el dispositivo en el panel de Samsara si aún no lo ha hecho.
Inicie sesión en el panel de Samsara en la URL regional de la nube de Samsara asignada a su organización (como cloud.samsara.com, cloud.ca.samsara.com o cloud.eu.samsara.com), o vaya a cloud.samsara.com/activate. También puede seguir el enlace en su correo electrónico de
Pedido enviado. -
Elija la ubicación para la instalación en función del tipo de activo y el caso de uso.
-
Fije la placa de montaje con adhesivo y los cuatro tornillos autorroscantes proporcionados. Asegure el AG a la placa de montaje usando los cuatro tornillos de extremo plano provistos.
-

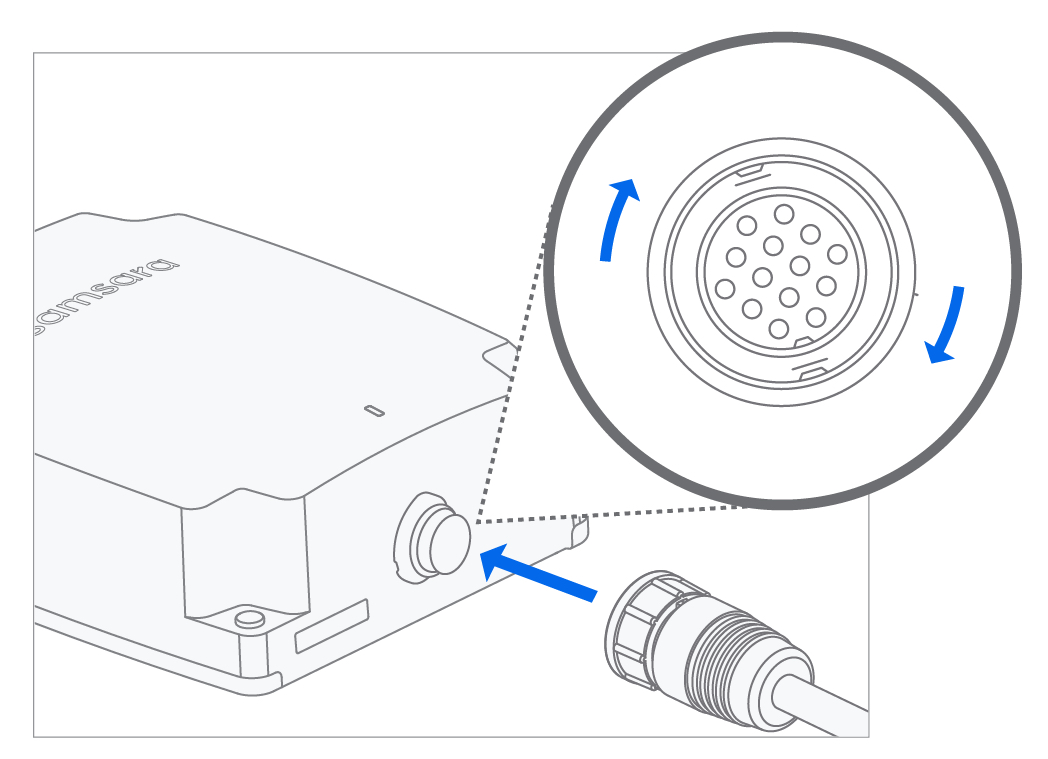

Conecte el cable al AG y gírelo para fijarlo.
-
Conecte el otro extremo del cable a la alimentación usando una de las siguientes opciones:
-
Utilice los cables CBL-AG-A9PIN, CBL-AG-ACT9 o CBL-AG-ACT14. Conecte el extremo del cable al bus CAN conectado a la ECU.
-
Use la conexión del cable CBL-AG-APWR para consumir la energía de la batería del equipo cuando este está funcionando. Este cable cambia a la propia batería interna de el AG26/46P cuando la señal de activación está apagada.
Aviso
No modifique el cable CBL-AG-APWR a menos que Samsara lo indique explícitamente. La modificación puede causar que el AG permanezca continuamente encendido, de modo que podría agotar la batería del activo.
-
Conectar el rojo Power cable a la fuente de alimentación continua de 12-30 V CC (por ejemplo, un terminal positivo de la batería).
-
Conecte a tierra el cable negro para conexión a tierra (por ejemplo, un terminal negativo de la batería).
-
Conecte el cable amarillo Encendido a la fuente de alimentación conmutada o cualquier señal de 6-30 VCC en el equipo. Si el cable amarillo es demasiado corto, extiéndalo usando el cable accesorio.
Cuando el arranque se encuentre apagado, el relé evita que se descargue la batería del vehículo.
-
Configurar una entrada auxiliar en la configuración del terminal telemático para realizar un seguimiento de las horas del motor.
-
El LED del terminal telemático de activos se enciende cuando se activa.
-
-
(Opcional) Utilice las bridas suministradas para asegurarse de que el cable no obstruya la actividad.
-
Compruebe que la conexión se ha realizado correctamente en el panel de Samsara (Vista general > Activos > Equipos).
Nota
Si observa un error de cable al instalar el AG con la aplicación del instalador, desconecte y vuelva a conectar el cable al AG. Asegúrese de que el cable esté correctamente alineado con el conector de 7 vías y asegurado firmemente en el terminal telemático de activos.
