Samsara es compatible con las integraciones de contenedor refrigerado Carrier modelo X4 y Vector 8xxx para permitir el acceso y el control de la unidad refrigerada por parte de terceros. Samsara se conecta a un refrigerador Carrier con un módulo de acceso de terceros con soporte oficial diseñado por Carrier.
Antes de instalar su equipo, verifique con su distribuidor Carrier local que se puede instalar un Carrier Data Gateway (CDG) en el contenedor refrigerado y que el CDG tiene la actualización de software necesaria para admitir la integración de Samsara. Samsara recomienda ponerse en contacto con un distribuidor local que pueda instalar el CDG en el lugar donde se encuentra su equipo.
Una vez que tenga las piezas necesarias, pida a su técnico capacitado de Carrier que instale el CDG. Durante la instalación del CDG, los técnicos de Carrier actualizan el software CDG a la versión mínima correcta o superior según la generación del controlador APX (consulte la tabla) en la unidad de control del contenedor refrigerado del remolque y configuran el software CDG para el acceso a AG26. Póngase en contacto con su distribuidor Carrier durante la instalación para verificar que la unidad APX tenga instalado el fusible F12.
Importante
Carrier ha interrumpido las nuevas ventas del Carrier Data Gateway (CDG). Como resultado, los cables CBL-AG-ARCR-X4 y CBL-AG-ARCR-VT destinados a usarse con el CDG también están ahora en fin de venta.
Si ya tiene el CDG y aún así desea comprar los cables, comuníquese con su representante de cuentas de Samsara.
De lo contrario, se recomienda utilizar API OEM en la nube (consulte Integrar con Carrier Lynx) para la integración directa del contenedor refrigerado. También puede utilizar alternativamente un cable A7WY o APWR en lugar del cable de Carrier.
Para integrarlo en el contenedor refrigerado Carrier, obtenga primero los siguientes equipos y piezas:
-
Terminal telemático Samsara HW-AG26
-
Cable Samsara para su modelo (consulte la tabla a continuación)
-

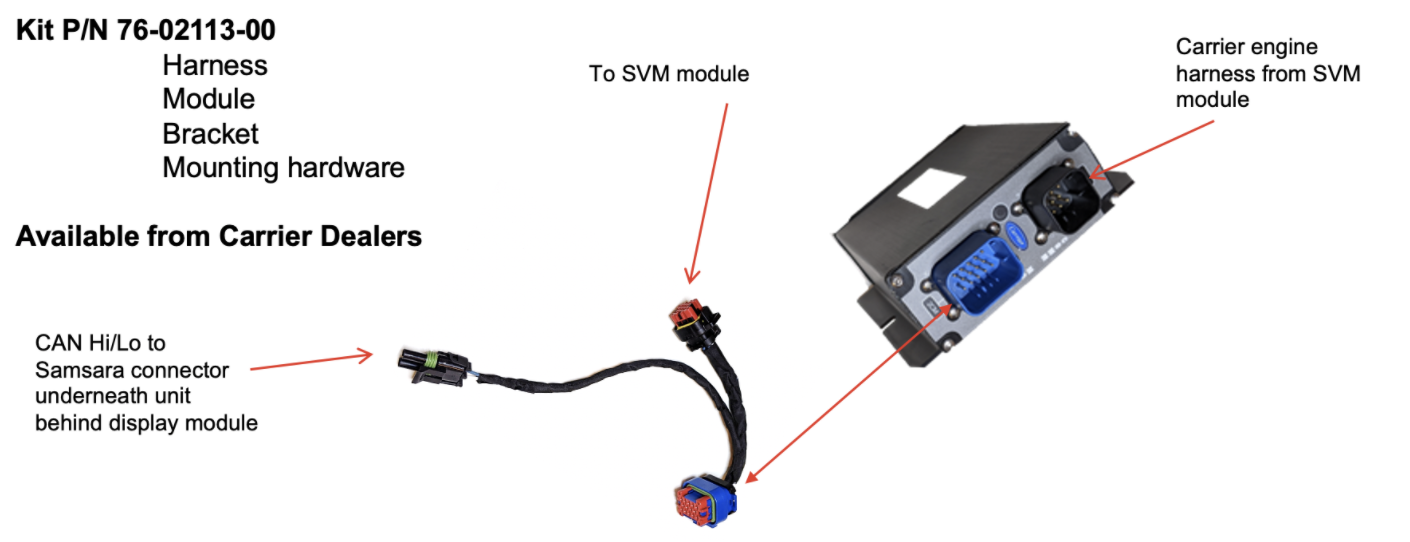

Kit CDG que incluye:
-
Arnés dividido en Y
-
CDG
-
Soporte de montaje
-
Hardware de montaje
-
Utilice la tabla a continuación o comuníquese con su distribuidor local para identificar el kit de instalación correcto para el año y el modelo de su Carrier.
|
Año |
Modelo |
Generación de microcontroladores Carrier |
APX SW mínimo |
Cable Samsara |
N.° de kit de gateway Carrier |
|---|---|---|---|---|---|
|
2013- Nov 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Nov 2020 - Actualidad |
APX Gen 2 |
5.81.00 (predeterminado para la mayoría de los contenedores refrigerados nuevos) |
76-00972-03 |
||
|
2013-jul 2020 |
Serie Vector 8xx |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Jul 2020 - Presente |
APX Gen 2 |
5.81.00 (predeterminado para la mayoría de los contenedores refrigerados nuevos) |
76-00972-03 |
Una vez completada la instalación de CDG, puede instalar el AG26. Utilice el siguiente flujo de trabajo e imágenes para instalar el AG26 en su contenedor refrigerado Carrier:
|
|
|

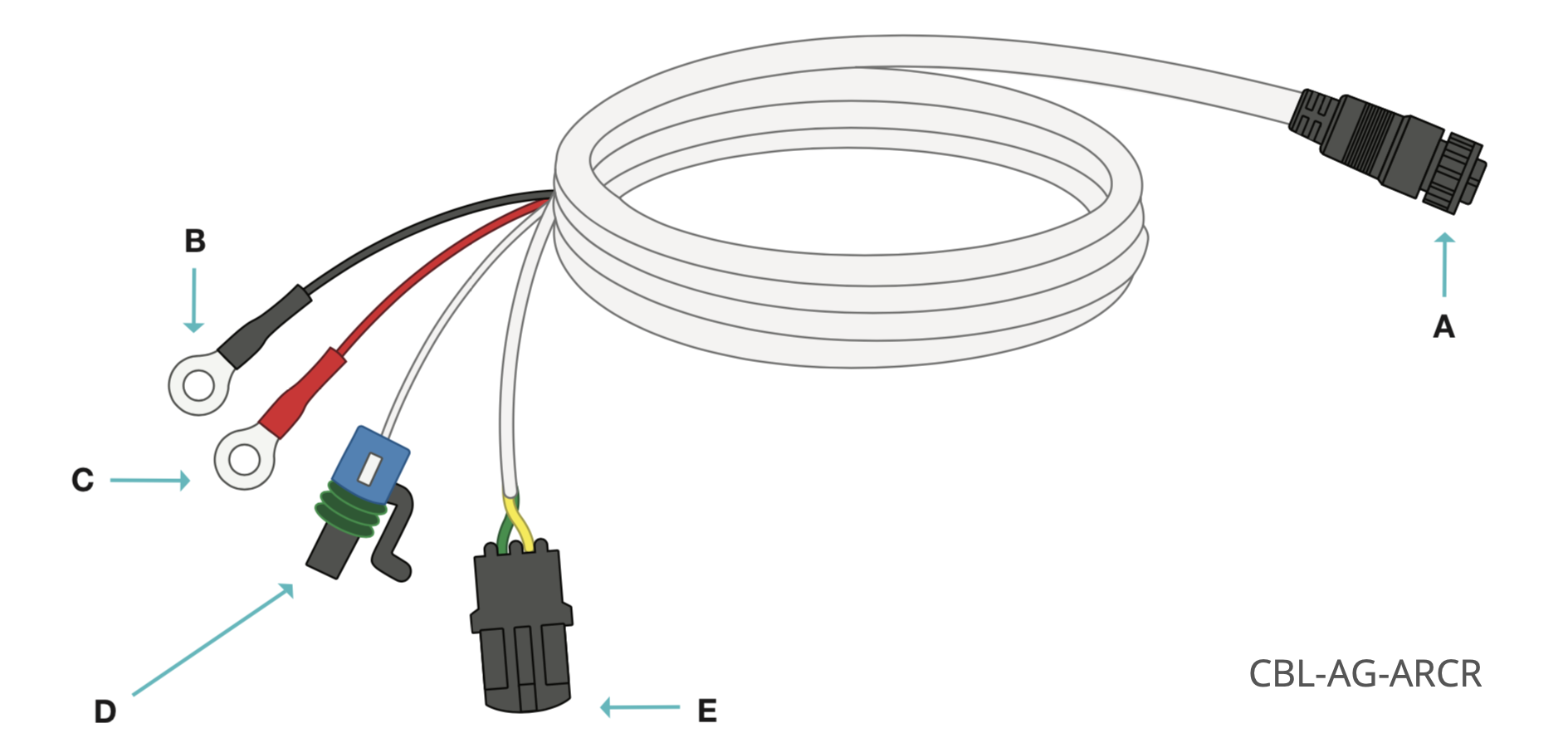

Figura 1: Cable para contenedores refrigerados AG26
|
|
|

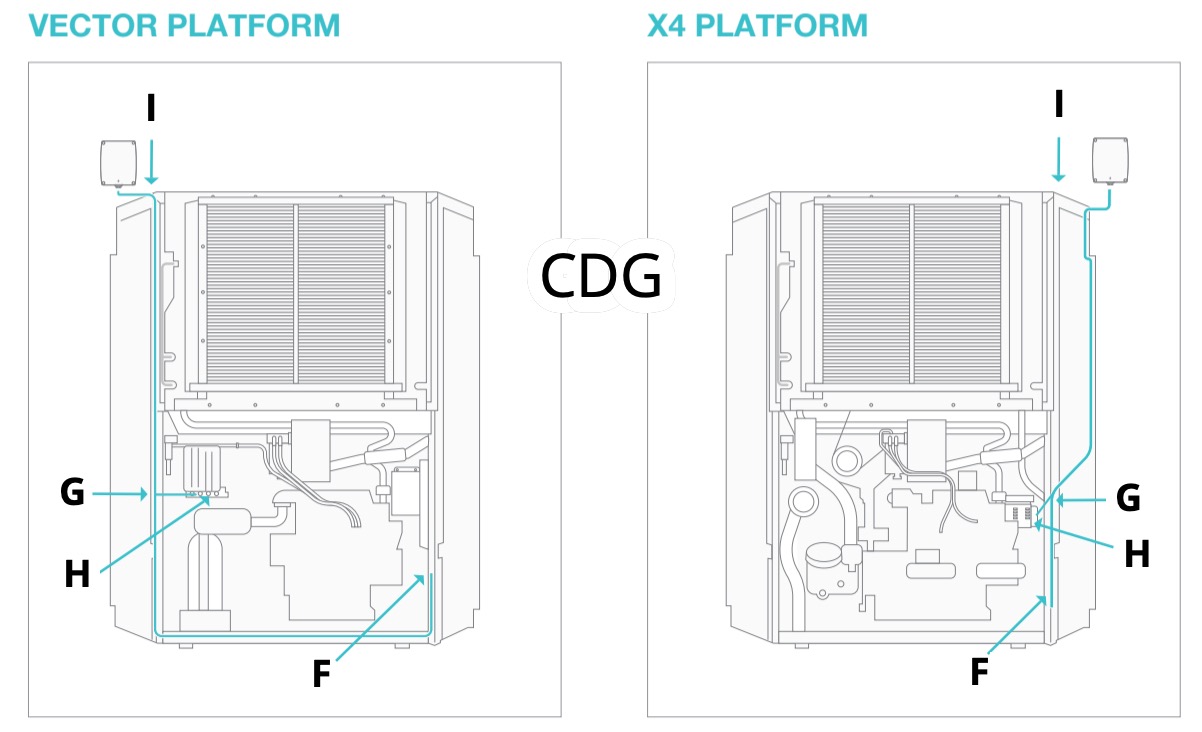

Figura 2: Carrier Data Gateway (CDG)
-
Conecte los dos terminales de anillo, tierra (B) y alimentación (C) del cable CLB-AG-ARCR a la parte inferior de la caja del cargador de batería del contenedor refrigerado.
La caja de carga se encuentra en la parte inferior izquierda de la unidad de refrigeración. Estos dos terminales extraen energía directamente de la batería de la unidad de refrigeración al AG26 para un suministro de energía constante y para permitir el seguimiento del remolque en tiempo real incluso cuando la unidad de refrigeración está apagada.
-
Enchufe el conector de acoplamiento CAN HiLo (E) del cable CBL-AG-ARCR al conector CAN HiLo en el CDG (F).
-
Conecte el conector SATPWR (D) del cable Samsara al conector SATPWR del contenedor refrigerado.
En los modelos Vector 8xxx, el conector SATPWR del contenedor refrigerado se encuentra debajo o detrás del panel de control APX y la SVM. El CDG está conectado a la SVM y se encuentra junto a ella. El conector SATPWR del contenedor refrigerado de los modelos X4 es un extremo de cable en blanco que forma parte de la unidad de refrigeración. y lee 5 V en un multímetro cuando el refrigerador está encendido.
-
Conecte el cable de lengüeta (A) al AG26 y gírelo para asegurarlo.
El LED del AG26 parpadea de color naranja mientras se conecta y una vez conectado cambia a color verde. Si la luz se vuelve naranja e ilumina de forma fija, asegúrese de que se encuentra en una zona con buena señal de telefonía móvil. Para obtener más consejos sobre la solución de problemas, consulte la guía de solución de problemas de terminal telemático de activos.
