Cuando instala un AG52 o AG53 en un equipo motorizado, utiliza la interfaz de alimentación del activo mediante el mazo de cables AG motorizado con entradas auxiliares y de alimentación (para horas de uso del motor). Después de conectar el terminal telemático de activos a la alimentación, funcionará en tiempo real. Si no hay energía disponible desde el activo, el AG se alimentará desde la batería interna en modo de ahorro de energía. El AG puede funcionar con una batería interna durante hasta 12 meses.
Revise la Matriz de cables para equipos y remolques de cajas secas para terminales telemáticos de activos motorizados (AG) para asegurarse de obtener el cable adecuado para su configuración.
Al instalar un AG52 o AG53 en un equipo motorizado mediante el cable CBL-AG-BEQP, puede monitorear equipos con dos entradas digitales. Para instalar el AG52 o AG53 en un equipo motorizado mediante un CBL-AG-BEQP:
-
Active el dispositivo en el panel de Samsara si aún no lo ha hecho.
Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico
Pedido enviado. -
Apague la alimentación del equipo.
-
Seleccione la ubicación de montaje deseada.
-

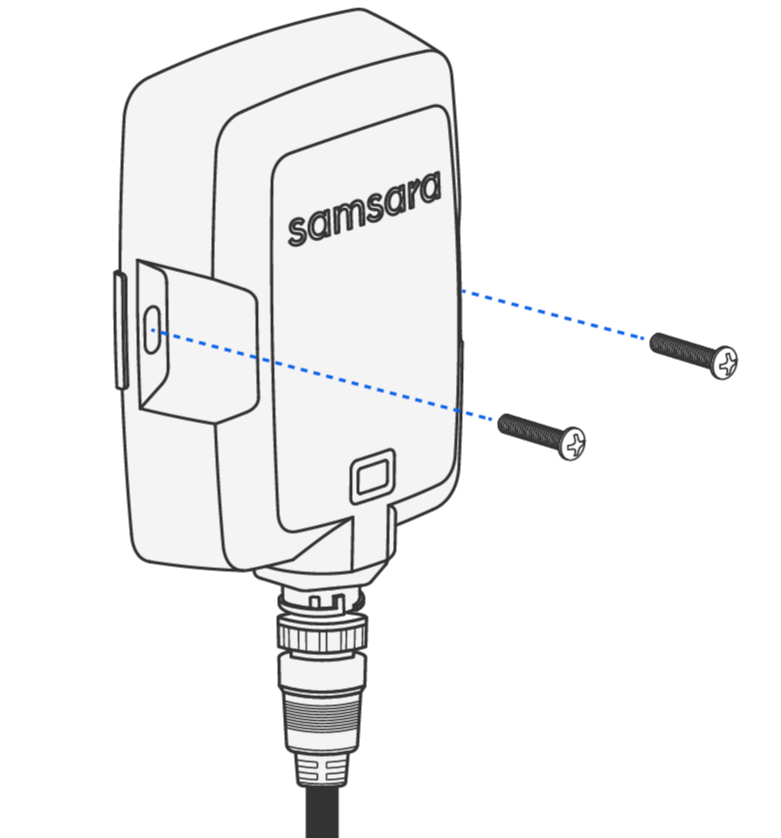

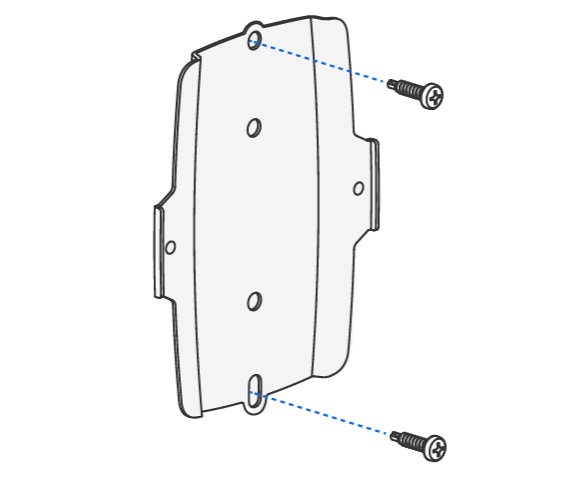

Fije el soporte de montaje a la superficie de montaje utilizando uno de los siguientes métodos:
Atención

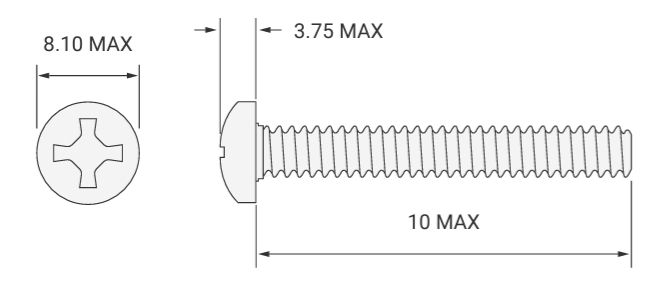

Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
-

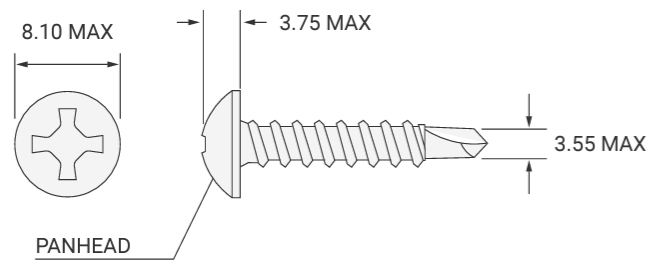

Tornillos autoperforantes: Utilice los tornillos autoperforantes n.º 6 proporcionados.
-

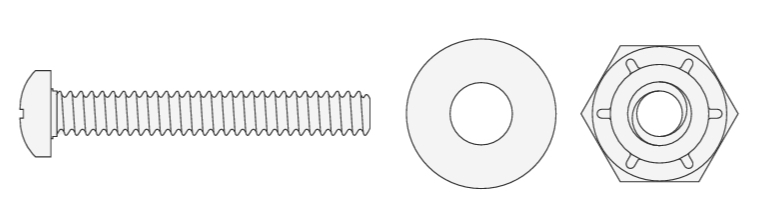

Tornillos para metales: Taladre orificios completos para el soporte de montaje y asegúrelo utilizando los tornillos para metales 6-32, las arandelas y las contratuercas proporcionados.
-
-

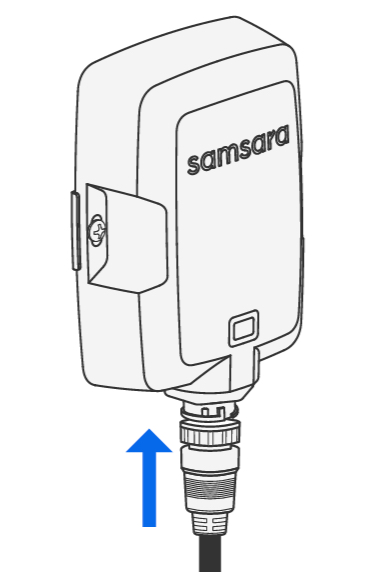

Conecte el cable al AG y gírelo para fijarlo.
-

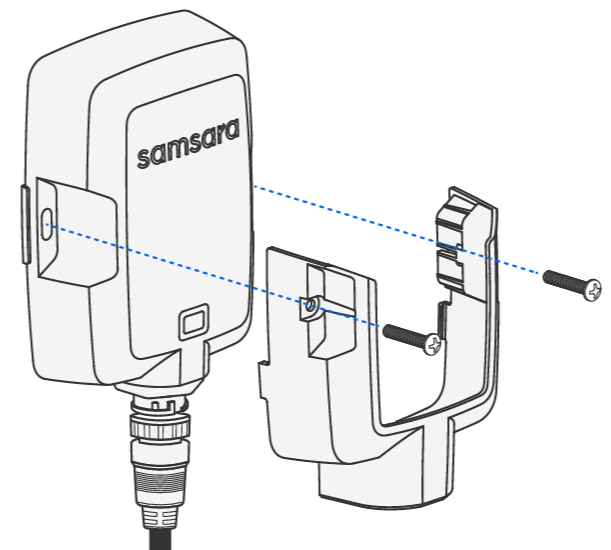

Monte el AG en el soporte siguiendo las instrucciones de la siguiente tabla. Las instrucciones varían según el escenario de instalación (ubicación estándar o en lugares peligrosos).
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
Instrucciones de montaje en ubicación estándar
Instrucciones de montaje en lugares peligrosos
Monte el AG directamente en el soporte.
Si el AG se instalará en una ubicación peligrosa, primero fije la placa de montaje a la superficie donde se instalará. Luego, coloque la cubierta en el AG.
-

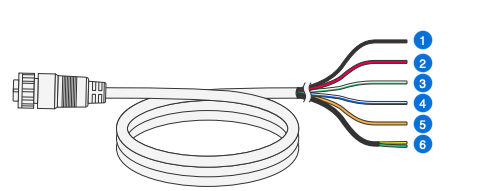

Conecte los cables en el otro extremo del cable al equipo usando la siguiente distribución de pines como guía. Cubra las puntas de los cables que no usará.
Cable
Instrucciones
Tierra (negro)
Con un multímetro, verifique un punto de tierra, como un perno o perno de metal, que haga contacto directo con el chasis de metal.
Fuente de energía (rojo)
Conéctelo a una fuente de alimentación con llave, como un horómetro o, para motores de combustión interna, un interruptor de presión de aceite.
Para instalaciones peligrosas: Conecte los fusibles de 2 A incluidos entre el cable y la fuente de alimentación.
Entrada 1 (verde/blanco)
Conéctelo a una entrada para realizar un seguimiento de las horas de funcionamiento, como un horómetro o un interruptor de presión de aceite.
Entrada 2 (azul/blanco)
Conéctelo a una entrada para realizar un seguimiento de la productividad o alertas, como un solenoide hidráulico en un cargador de correa.
Salida (naranja)
Reservado para uso futuro.
CAN Lo (verde) / CAN Hi (amarillo)
Solo para AG26: no compatible.
-
Encienda el equipo.
-
(Opcional) Utilice las bridas suministradas para asegurarse de que el cable no obstruya la actividad.
-
Complete la Configuración de un dispositivo AG52 o AG53.
-
Compruebe que la conexión se ha realizado correctamente en el panel de Samsara (Visión general > Activos > Equipos).
Al instalar un AG52 o AG53 en un equipo motorizado mediante un cable CBL-AG-BPWR, puede monitorear el equipo con una única entrada digital. Para instalar el AG52/AG53 en un equipo motorizado mediante un CBL-AG-BPWR:
-
Active el dispositivo en el panel de Samsara si aún no lo ha hecho.
Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico
Pedido enviado. -
Elija la ubicación para la instalación en función del tipo de activo y el caso de uso.
-
Fije el soporte de montaje a la superficie de montaje utilizando uno de los siguientes métodos:
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
-
Tornillos autoperforantes: Utilice los tornillos autoperforantes n.º 6 proporcionados.
-
Tornillos para metales: Taladre orificios completos para el soporte de montaje y asegúrelo utilizando los tornillos para metales 6-32, las arandelas y las contratuercas proporcionados.
-
-
Conecte el cable al AG y gírelo para fijarlo.
-
Monte el AG en el soporte siguiendo las instrucciones de la siguiente tabla. Las instrucciones varían según el escenario de instalación (ubicación estándar o en lugares peligrosos).
Atención
Para evitar daños a las pestañas de montaje, apriete los tornillos a un par máximo de 1,4 Nm (12,4 lbf-in). Si utiliza sus propios tornillos, asegúrese de que no sean más grandes que el tamaño especificado a continuación.
Instrucciones de montaje en ubicación estándar
Instrucciones de montaje en lugares peligrosos
Monte el AG directamente en el soporte.
Si el AG se instalará en una ubicación peligrosa, primero fije la placa de montaje a la superficie donde se instalará. Luego, coloque la cubierta en el AG.
-
Conecte el otro extremo de los cables al conector de 7 vías:
-
Conecte el cable blanco (tierra) al negativo.
-
Para proporcionar energía continua al AG, conecte el Azul cable (ABS/Potencia constante) a 9-31 VCC. Alternativamente, para alimentar el AG solo mientras el equipo está encendido, conecte el Azul cable a la potencia conmutada.
-
Cubra las puntas del cable Marrón no utilizado (luces delanteras/traseras).
-
(Opcional) Para hacer un seguimiento digital del estado del activo, como el estado de encendido o las horas sintéticas de uso del motor, conecte el cable verde/blanco (entrada 0) a la fuente deseada. Cubra las puntas de este cable si no lo utilizará.
Para verificar la compatibilidad del componente electrónico, revise la Ficha técnica del AG52 (PDF).
-
Tape los cables sin usar.
-
-
(Opcional) Utilice las bridas suministradas para asegurarse de que el cable no obstruya la actividad.
-
Complete la Configuración de un dispositivo AG52 o AG53.
-
Compruebe que la conexión se ha realizado correctamente en el panel de Samsara (Visión general > Activos > Equipos).
Nota
Si ve un error de cable al instalar el AG con la aplicación de instalación, desconecte el cable al AG y vuelva a conectarlo. Asegúrese de que el cable esté alineado correctamente con el conector de 7 vías y firmemente asegurado en el terminal telemático del activo.
