Anschließen eines Fahrtenschreibers für Remote-Downloads

Bevor Sie beginnen:

Stellen Sie sicher, dass Ihr Fahrtenschreiber mit unserem System kompatibel ist.
Für Lkw empfehlen wir die Verwendung eines FMS-Ports, wenn dieser verfügbar und aktiviert ist. Wenn dies nicht verfügbar ist, können Sie das Samsara-Kit direkt auf der Rückseite des Tachographen installieren. Wenn Sie sich nicht sicher sind, ob das FMS im Fahrzeug aktiviert ist, empfehlen wir, dies von der Händlerwerkstatt bestätigen zu lassen.
Andere Fahrzeuge, wie z.B. Transporter, können eine andere Einrichtung erfordern. Bitte kontaktieren Sie unser Support-Team.

So installieren Sie einen Remote-Fahrtenschreiber:

Machen Sie den Fahrtenschreiber ausfindig.

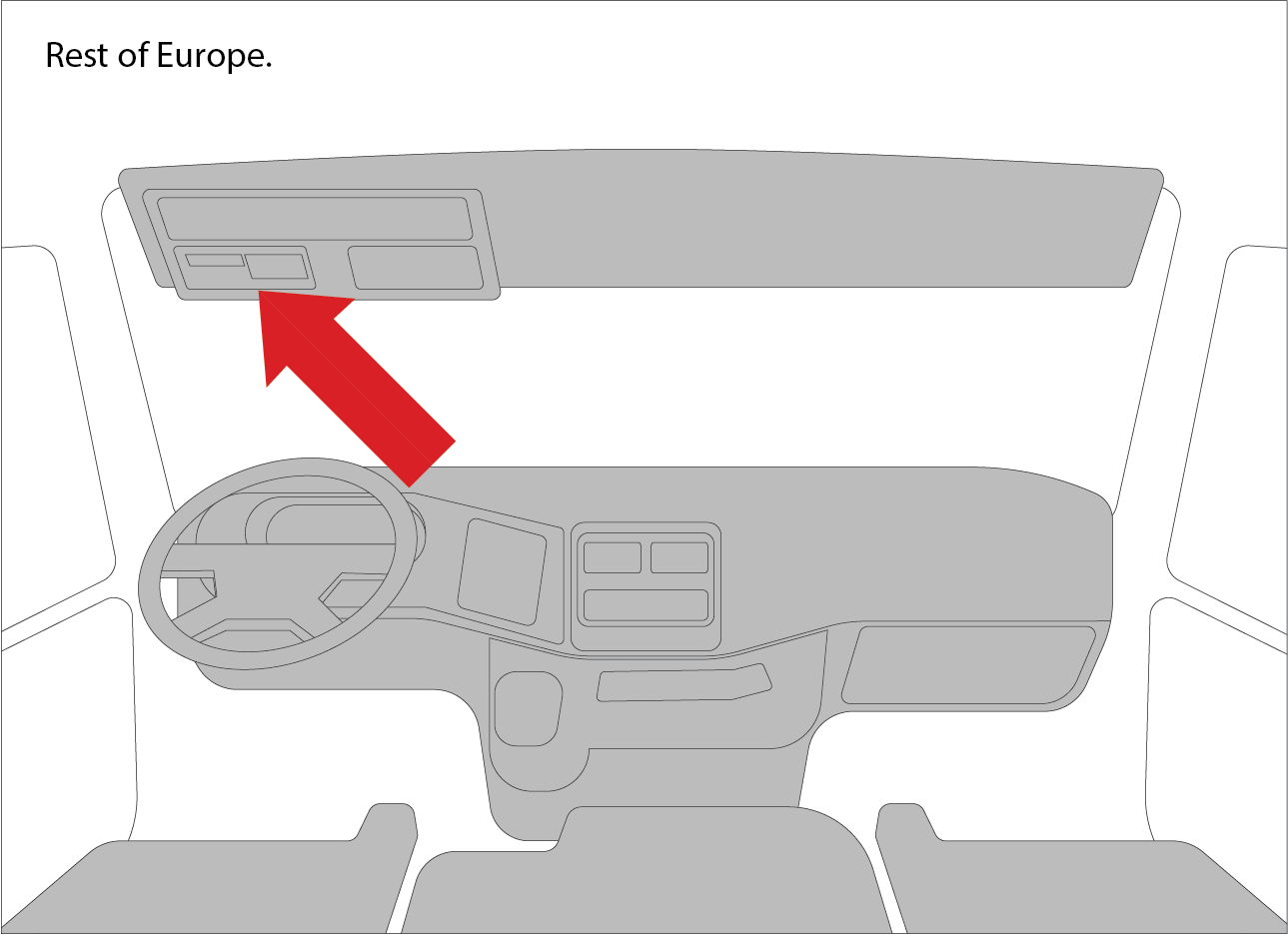

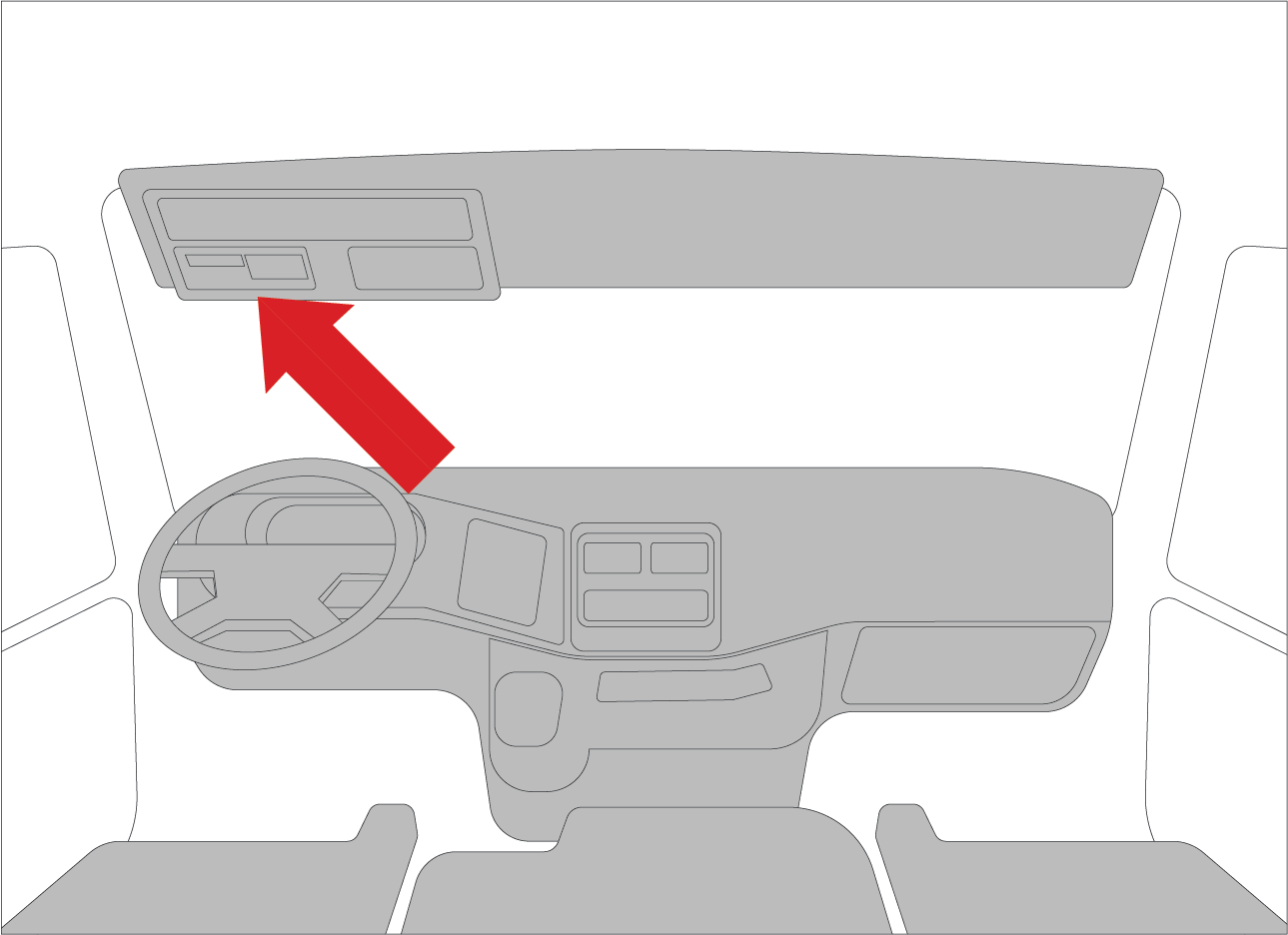

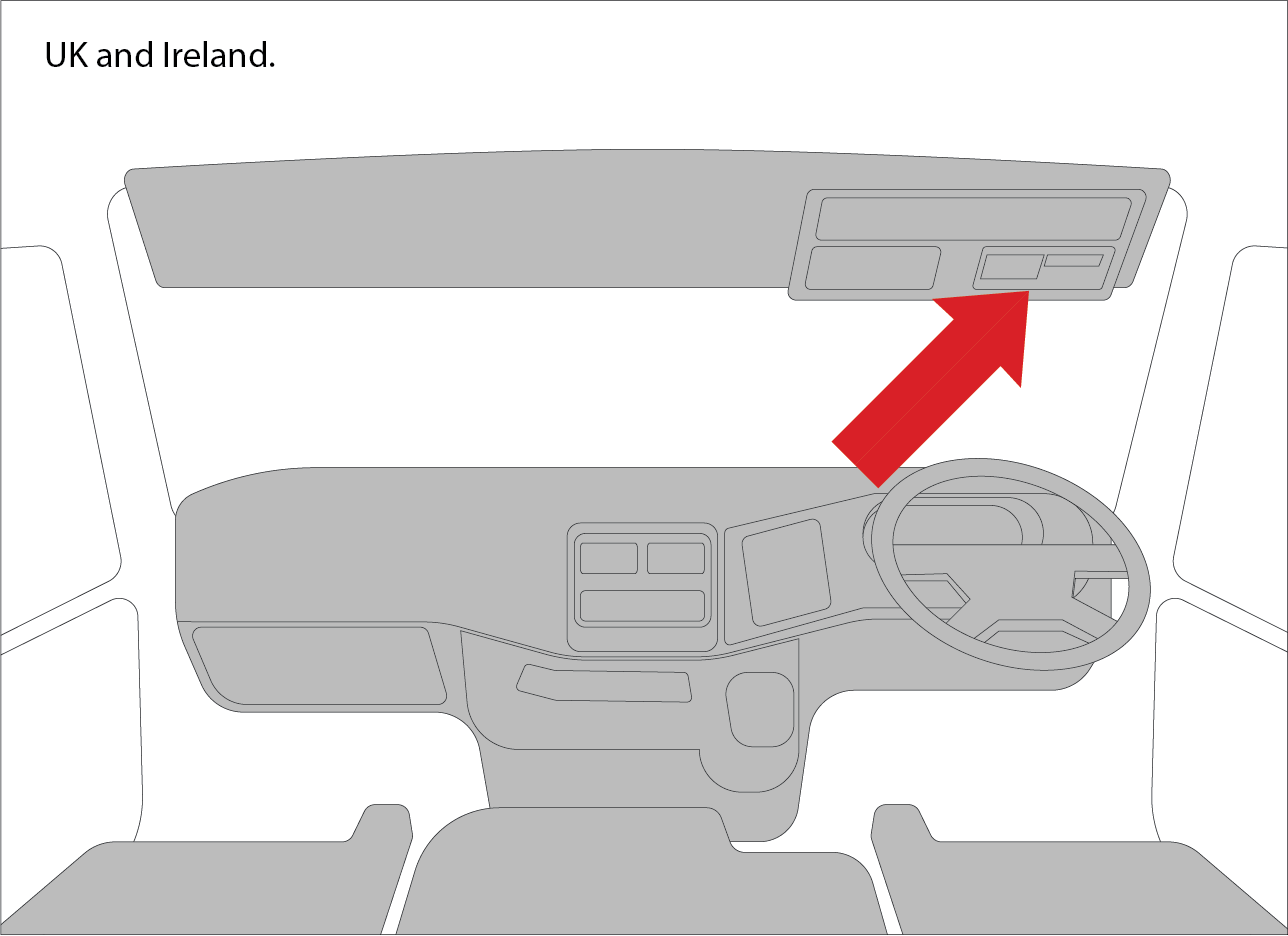

Der Fahrtenschreiber befindet sich in den meisten LKWs über dem Kopf des Fahrers. Bei einigen Fahrzeugen kann der Fahrtenschreiber auch an einer anderen Stelle sein.
Installieren Sie das Fahrzeug-Gateway (VG).

Es gibt zwei Möglichkeiten, das Fahrzeug-Gateway zu installieren: Über den FMS-Steckverbinder (bevorzugt) oder durch Anschluss an die Rückseite des Fahrtenschreibers.

Installation über den FMS-Steckverbinder
1. Machen Sie den FMS-Steckverbinder ausfindig.

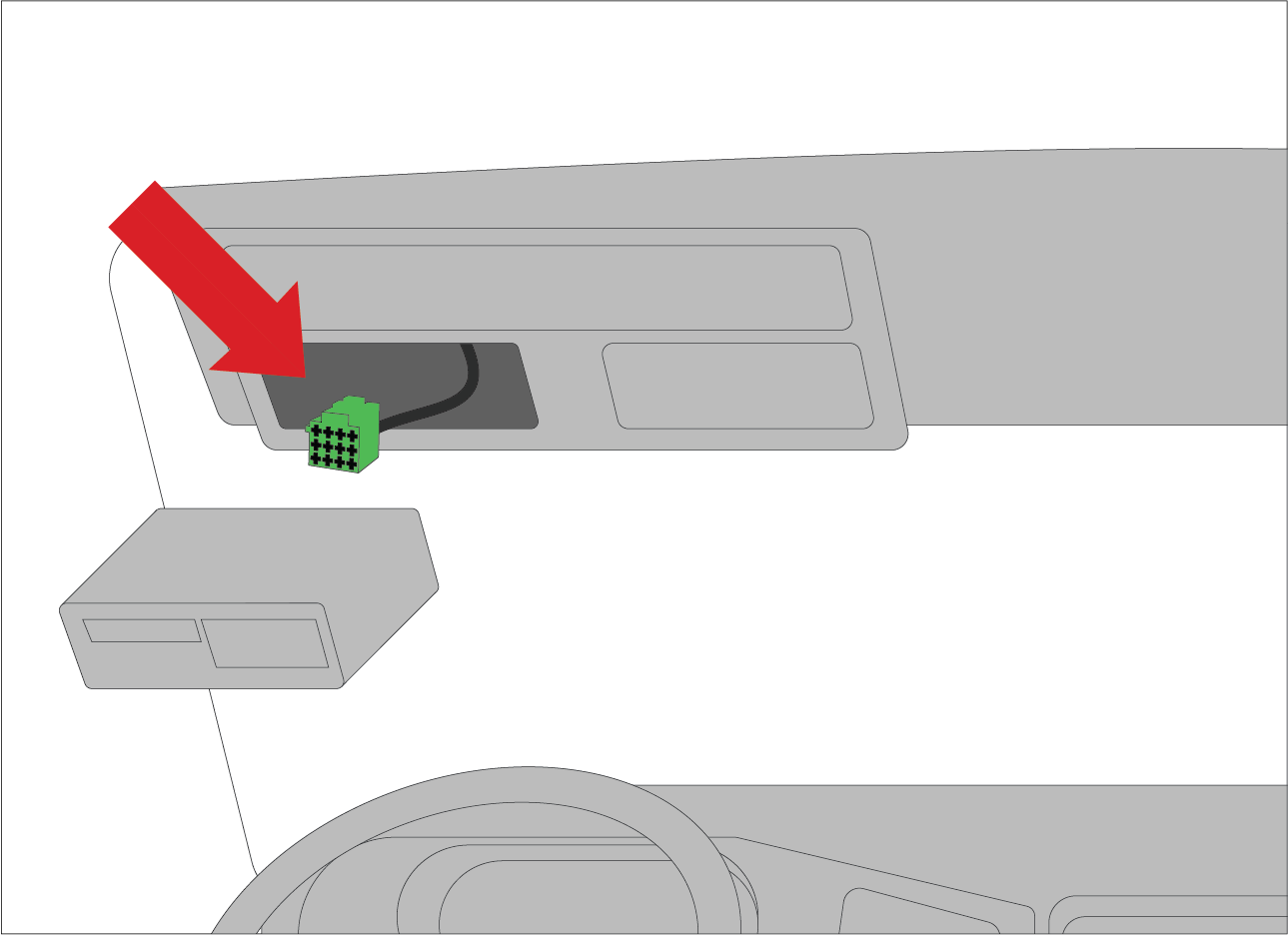

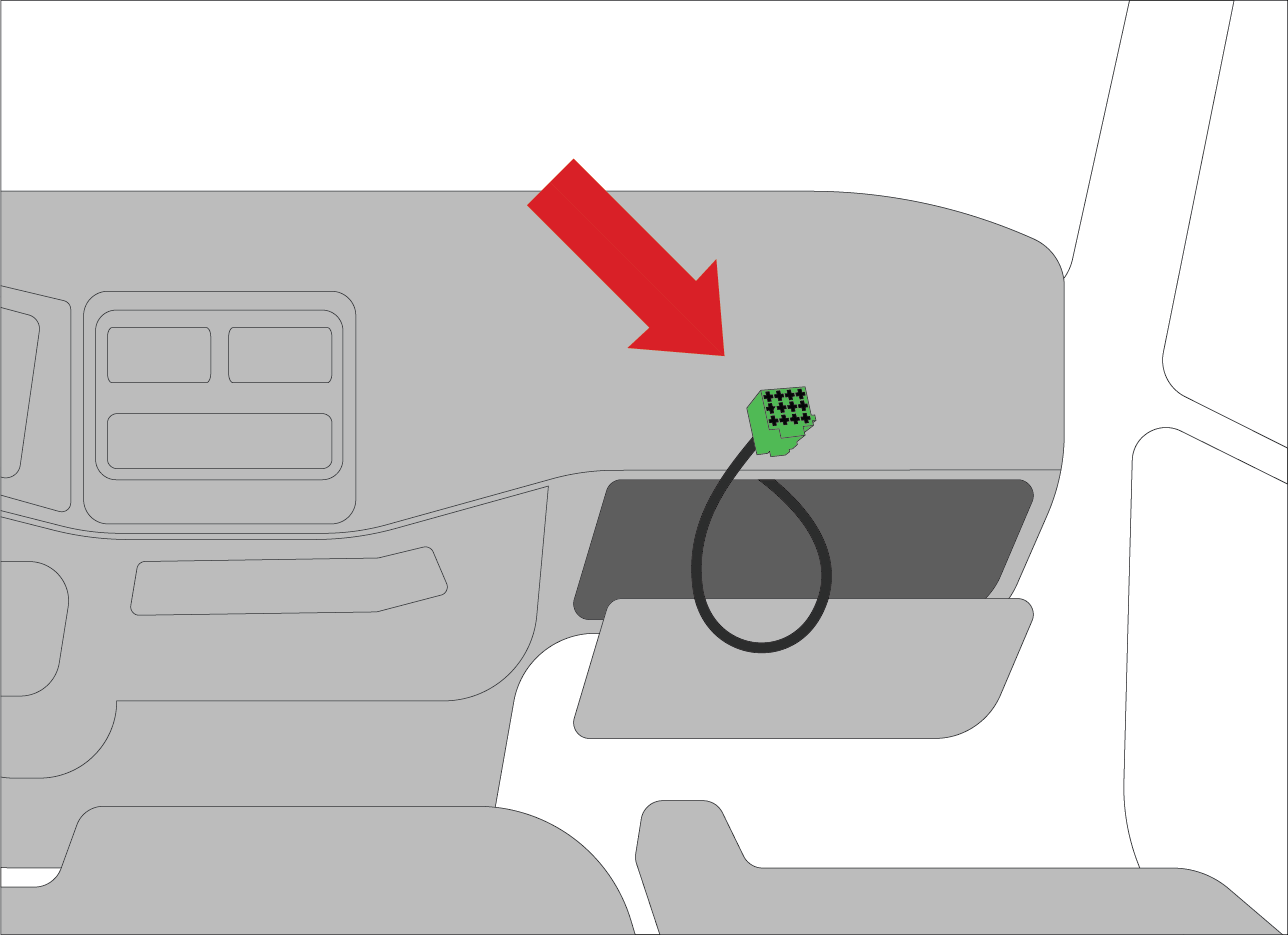

  Die Lage der FMS-Steckverbinder hängt von der Marke und dem Modell Ihres Fahrzeugs ab. In den meisten Fällen befindet sich der FMS-Steckverbinder in der Nähe des Fahrtenschreibers oder in der Nähe des Sicherungskastens auf der Beifahrerseite.
2. Ziehen Sie den FMS-Stecker heraus und verbinden Sie das VG mit dem Kabel für Ihr VG-Modell CBL-VG-CFMS (VG54) oder CBL-VG-DFMS (VG55).
Installation auf der Rückseite des Fahrtenschreibers

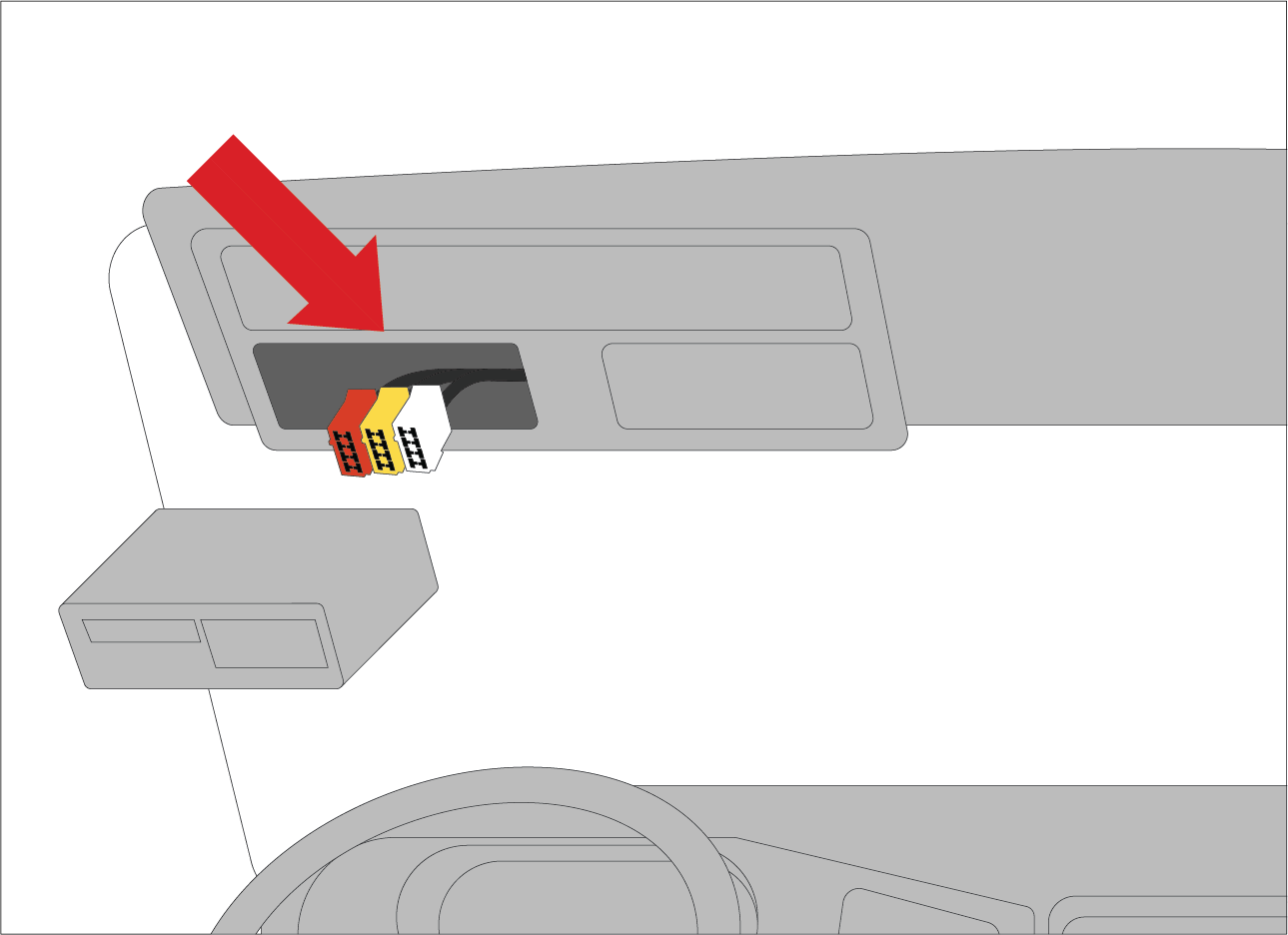

Wenn FMS nicht verfügbar ist, können Sie das VG direkt auf der Rückseite des Tachographen mit den Kabeln, die mit CBL-VG-CHGV/CBL-VG-DHGV gekennzeichnet sind, an die entsprechenden CAN-Stecker anschließen. Die Kabel, die mit CBL-VG-CTDC/CBL-VG-DTDC gekennzeichnet sind, werden häufig für Transporter (LVG) verwendet.

Detailliertere Anweisungen sind im mitgelieferten Kabelkit enthalten; diese Anleitungen sind ebenfalls verfügbar:
Installieren Sie die Kamera.

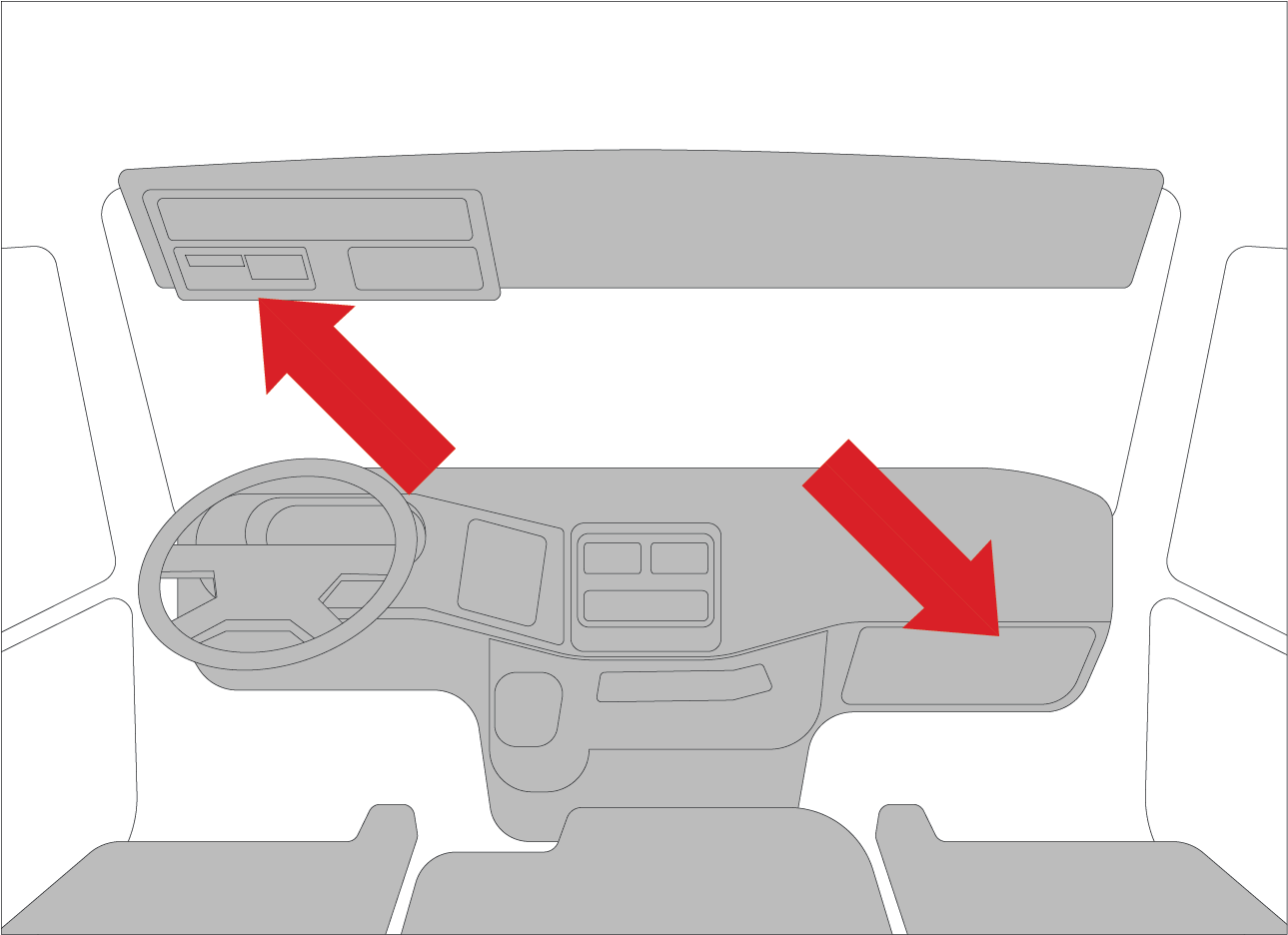

Schließen Sie die Kamera an der entsprechenden Stelle an, je nachdem, wo das Fahrzeug-Gateway eingebaut ist – entweder an der oberen Konsole oder auf der Beifahrerseite.

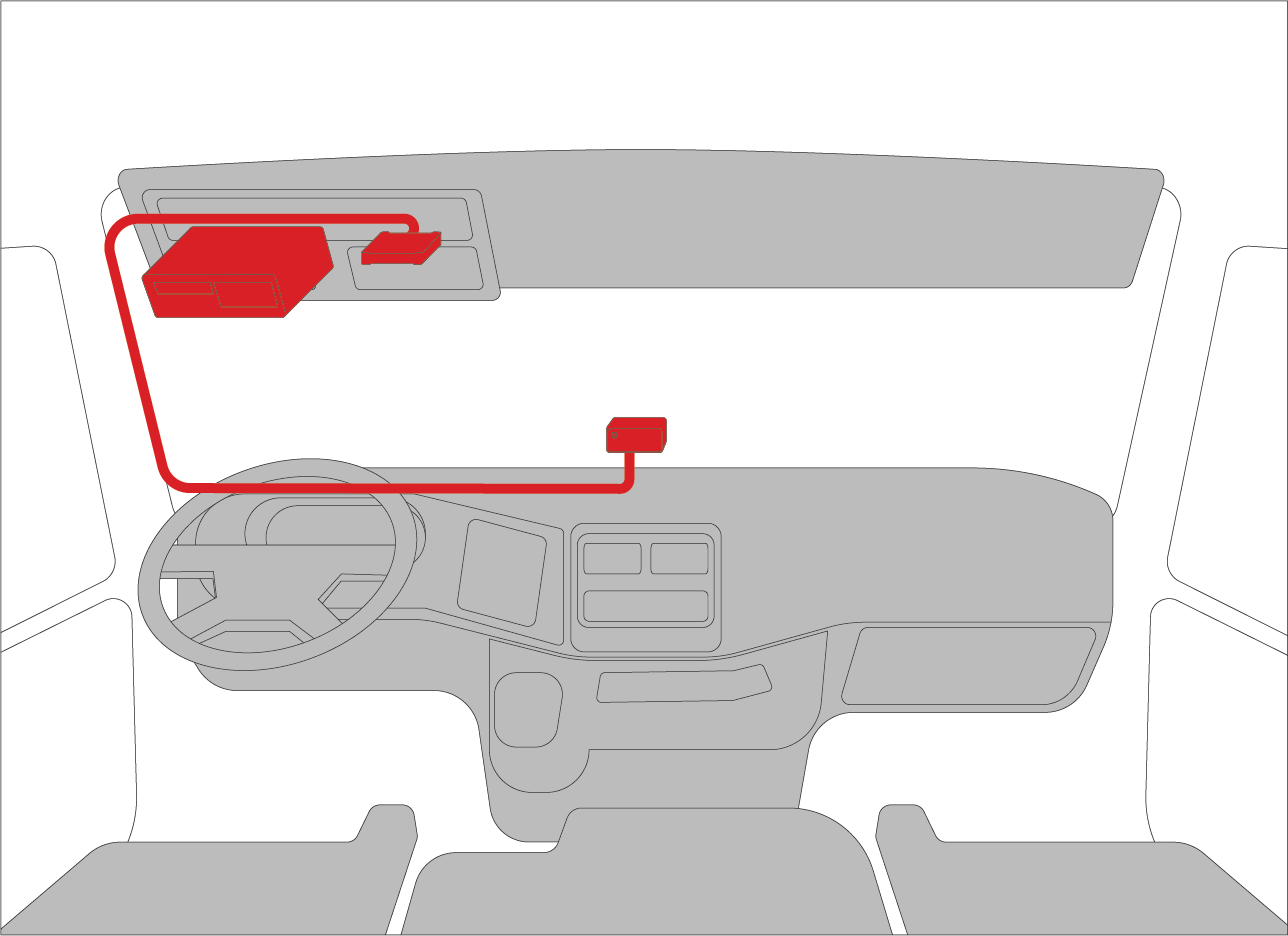

Installation der Kamera an der oberen Konsole

Wenn das Fahrzeug-Gateway im oben genannten Fach untergebracht ist, kann das Kabel zur Kamera an der Kante der Windschutzscheibe entlang geführt werden.

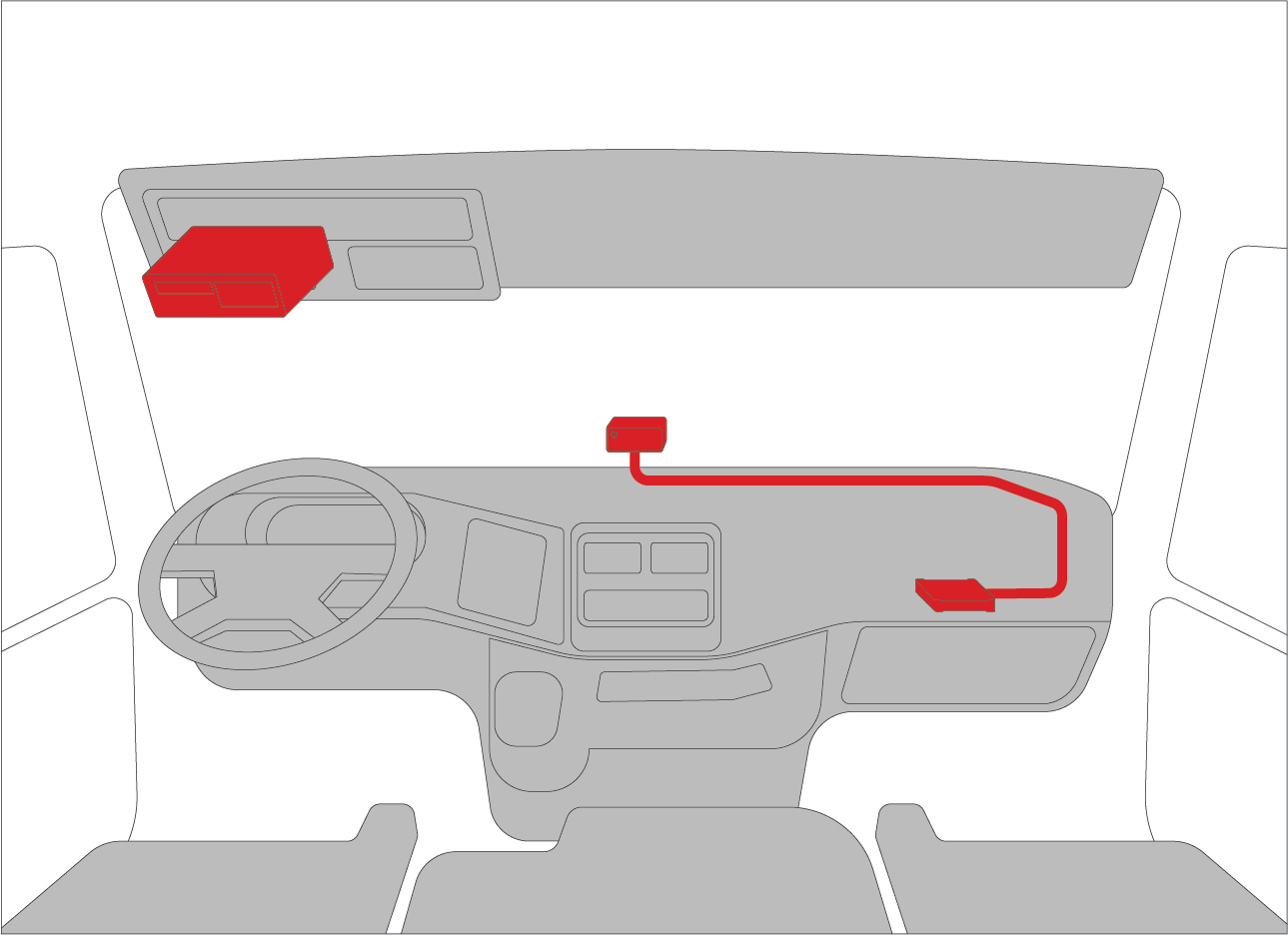

Installation der Kamera auf der Beifahrerseite

Wenn das Fahrzeug-Gateway einen FMS-Anschluss verwendet und hinter dem Fahrgastraum untergebracht ist, kann das Kamerakabel an der Unterkante der Windschutzscheibe entlanggeführt werden.
