Wanneer u een AG26/46P op apparatuur of een aanhangwagen installeert, maakt u gebruik van de stroominterface van het trekkende of sleepvoertuig. Dit stelt de AG26/46P in staat om in real-time te functioneren en in de batterijbesparende modus te werken wanneer deze niet is aangesloten op de assetstroom. De AG26/46P kan worden geïntegreerd met verschillende soorten aanhangwagens, waaronder droog vervoer, koelcontainers, tankers en chassis. Bekijk de Installatiehandleidingen per assettype voor asset-gateways op voedingsspanning (AG's) om ervoor te zorgen dat u de juiste kabel voor uw configuratie krijgt.
Voor installaties die gebruik maken van de CAN-geactiveerde connector kabel, volg de PDF installatie instructies van de Installatiehandleidingen per assettype voor asset-gateways op voedingsspanning (AG's). Voor installaties die geen gebruik maken van de CAN-geactiveerde connector kabel, raadpleeg de volgende installatie instructies voor uw installatie type:
Om de AG26/46P te installeren op een aanhangwagen:
-
Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.
Meld u aan bij het Samsara dashboard op de regionale Samsara-cloud URL die aan uw organisatie is toegewezen (zoals cloud.samsara.com, cloud.ca.samsara.com, of cloud.eu.samsara.com), of ga naar cloud.samsara.com/activate. U kunt ook de link volgen in uw e-mail met de titel
Bestelling verzonden. -
Selecteer de gewenste montageplaats en reinig grondig.
-
Bevestig de montageplaat met plakstrips. (Optioneel) Zet vast met 4 zelftikkende schroeven.
-
Monteer de asset gateway op een montageplaat met 4 platte schroeven.
-

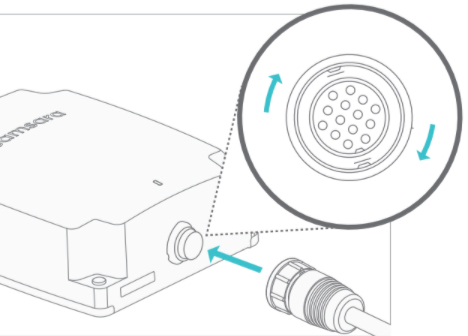

Steek de 7-weg kabel in de AG en draai om te beveiligen.
-
Leid de lengte van de kabel naar de 7-polige connector en gebruik de kabelbinders om de kabel aan de aanhanger vast te maken.
-

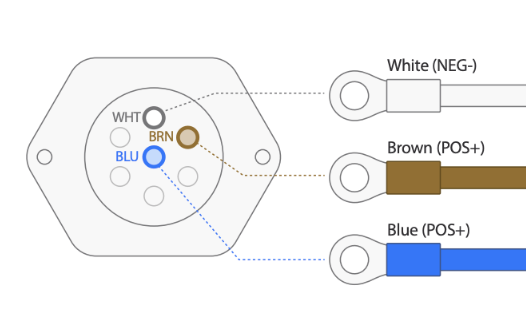

Sluit het andere uiteinde van de kabel aan op de 7-weg connector:
-
Verbind de Wit draad (aarde) naar negatief.
-
Verbind de Bruine draad (koplampen/achterlichten) met 12-30 VDC aangedreven stroom.
-
Verbind de Blauwe draad (ABS/Constante stroom) met 12-30 VDC aangedreven stroom.
-
-
Sluit eventuele ongebruikte draden af.
-
Het LED-licht op de AG licht 30 seconden op als de verbinding succesvol is. Als het licht niet aangaat, plaats dan de kabel opnieuw op beide verbindingspunten en observeer het licht.
-
(AG26) Voor de installatie van PressurePro, sluit u de 4-pins connector op de 7-weg kabel aan op de bijpassende 4-pins connector op de PressurePro Gateway.
-
Beheer de aanhangwagen vanaf het Samsara-dashboard.
Opmerking
Als u een kabelstoring opmerkt wanneer u de AG installeert met de installer app, ontkoppel en herverbind dan de kabel met de AG. Zorg ervoor dat de kabel correct is uitgelijnd met de 7-weg connector en stevig is vergrendeld op de asset-gateway.
Wanneer u een AG26/46P installeert op aangedreven apparatuur, maakt de aangedreven asset kabelharnas gebruik van de stroominterface van de asset. Na succesvolle installatie en verbinding met de aux-ingangen van de apparatuur (voor motoruren), levert de AG real-time gegevens aan het Samsara-dashboard. Als er geen stroom beschikbaar is van de asset, zal de AG werken op de interne batterij in de energiebesparende modus. De asset gateway kan tot drie maanden functioneren op een interne batterij.
Bekijk de Installatiehandleidingen per assettype voor asset-gateways op voedingsspanning (AG's) om ervoor te zorgen dat u de juiste kabel voor uw configuratie krijgt.
Om de AG26/46P te installeren op aangedreven apparatuur:
-
Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.
Meld u aan bij het Samsara dashboard op de regionale Samsara-cloud URL die aan uw organisatie is toegewezen (zoals cloud.samsara.com, cloud.ca.samsara.com, of cloud.eu.samsara.com), of ga naar cloud.samsara.com/activate. U kunt ook de link volgen in uw e-mail met de titel
Bestelling verzonden. -
Kies een locatie voor installatie afhankelijk van het asset type en gebruikssituatie.
-
Bevestig de montageplaat met behulp van lijm en de vier meegeleverde zelftappende schroeven. Beveilig de AG op de montageplaat met behulp van de vier meegeleverde platte schroeven.
-
Steek de kabel in de AG en draai om hem vast te zetten.
-
Sluit het andere uiteinde van de voedingskabel aan op stroom met behulp van een van de volgende opties:
-
Gebruik de CBL-AG-A9PIN, CBL-AG-ACT9 of CBL-AG-ACT14 kabels. Sluit het kabeleinde aan op de CAN-bus die is verbonden met de ECU.
-
Gebruik de CBL-AG-APWR kabelverbinding om volledig vermogen te trekken uit de apparatuur batterij wanneer de apparatuur draait. Deze kabel schakelt over naar de eigen interne batterij van de AG26/46P wanneer het activeringssignaal uit staat.
Waarschuwing
Wijzig de CBL-AG-APWR-kabel niet tenzij Samsara uitdrukkelijk instructies geeft om dit te doen. Wijziging kan ervoor zorgen dat de AG continu aangedreven blijft, wat de asset batterij kan leegmaken.
-
Verbind de rode Stroom draad met de continue 12-30 VDC stroombron (bijvoorbeeld een positieve batterijterminal).
-
Verbind de zwarte Aarde draad met de aarde (bijvoorbeeld een negatieve batterijterminal).
-
Verbind de gele Ontsteking draad met de geschakelde stroombron of elk 6-30 VDC signaal op de apparatuur. Als de gele draad te kort is, verleng deze dan met de accessoire draad.
Wanneer de ontsteking uit is, voorkomt het relais dat de stroom van het voertuig wordt afgetapt.
-
Een aux-ingang configureren in de gateway instellingen om motoruren te volgen.
-
De LED op de asset gateway licht op wanneer geactiveerd.
-
-
(Gebruik eventueel de meegeleverde kabelbinders om ervoor te zorgen dat de kabel de activiteit niet belemmert.)
-
Controleer of de verbinding succesvol is in het Samsara-dashboard (Overzicht > Activa > Apparatuur).
Opmerking
Als u een kabelstoring opmerkt wanneer u de AG installeert met de installer app, ontkoppel en herverbind dan de kabel met de AG. Zorg ervoor dat de kabel correct is uitgelijnd met de 7-weg connector en stevig is vergrendeld op de asset-gateway.
