Asset-gateway (AG) - 7-weg bekabeling voor aanhangwagen (met 4-pins) - CBL-AG-ATPM

  • Bijgewerkt
  • Bijgewerkt
Avatar
Written by Charissa F.
  • Bijgewerkt
Vereist een van de volgende licenties:

CBL-AG-ATPM met AG26, AG46P of AG53

Installeer de asset-gateway (AG) op een aanhangwagen en sluit deze aan op het 7-weg voedingssysteem van de aanhangwagen met de CBL-AG-ATPM-kabel. Deze configuratie haalt voeding uit het trekkende voertuig wanneer verbonden, waardoor real-time tracking mogelijk is en de batterij wordt gespaard wanneer niet verbonden.

Tip

Bekijk de Installatiehandleidingen per assettype voor asset-gateways op voedingsspanning (AG's) om er zeker van te zijn dat u de juiste kabel voor uw configuratie verkrijgt.

Wat u nodig hebt

Aantal

Beschrijving


1

Asset-gateway


1

7-weg asset-gatewaykabel met 4-pins connector


1

(AG26, AG46P) Montagebeugel


4

Zelftappende schroeven


4

Schroeven met platte kop


3

Bullet-connectoren


3

Ringkabelschoenen


1

Reinigingsdoekje


4

Kabelbinders

  1. Activeer het apparaat in uw Samsara-dashboard als u dat nog niet heeft gedaan.

    Meld u aan bij het Samsara dashboard op de regionale Samsara-cloud URL die aan uw organisatie is toegewezen (zoals cloud.samsara.com, cloud.ca.samsara.com, of cloud.eu.samsara.com), of ga naar cloud.samsara.com/activate. U kunt ook de link volgen in uw e-mail met de titel Bestelling verzonden.

  2. Selecteer de gewenste montageplaats en reinig grondig.

    Tip

    Overweeg de volgende praktijkvoorbeelden bij het selecteren van een montage locatie voor de AG:

    • Zorg ervoor dat het apparaat en de kabels niet het risico lopen beschadigd te worden door bewegende onderdelen. Indien mogelijk, test het apparaat op de beoogde montage locatie voordat u de definitieve installatie uitvoert.

    • Controleer of de kabel voldoende speling heeft om zowel de AG als de elektrische aansluiting te bereiken.

    • Voor de meest betrouwbare connectiviteit en prestaties:

      • Monteer de AG zo dicht mogelijk bij de edge van de aanhangwagen.

      • Zorg ervoor dat ten minste één zijde van de AG onbelemmerd is—bijvoorbeeld naar de lucht of de grond gericht.

      • Plaats de AG verticaal. Vermijd het monteren met de achterkant direct naar boven of naar beneden gericht, zoals plat op de rug of voorkant liggend.

    • Vermijd het installeren van het apparaat binnen metalen structuren, zoals in een metalen aanhangwagen. Dit kan de mobiele en GPS-connectiviteit verstoren.

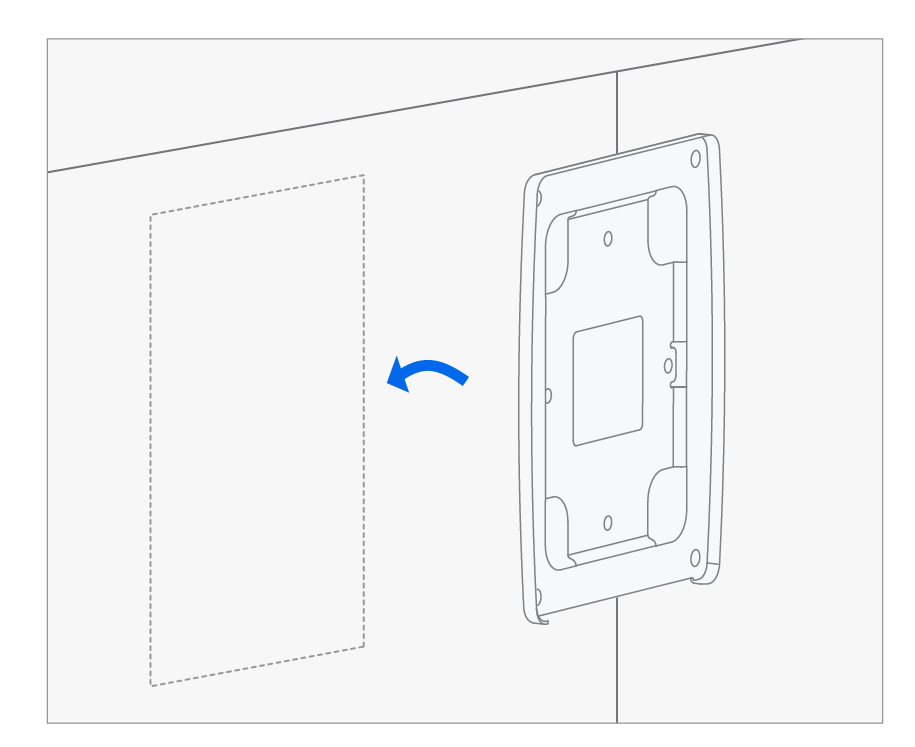

  3. Bevestig de montageplaat met plakstrips. (Optioneel) Zet vast met 4 zelftikkende schroeven.

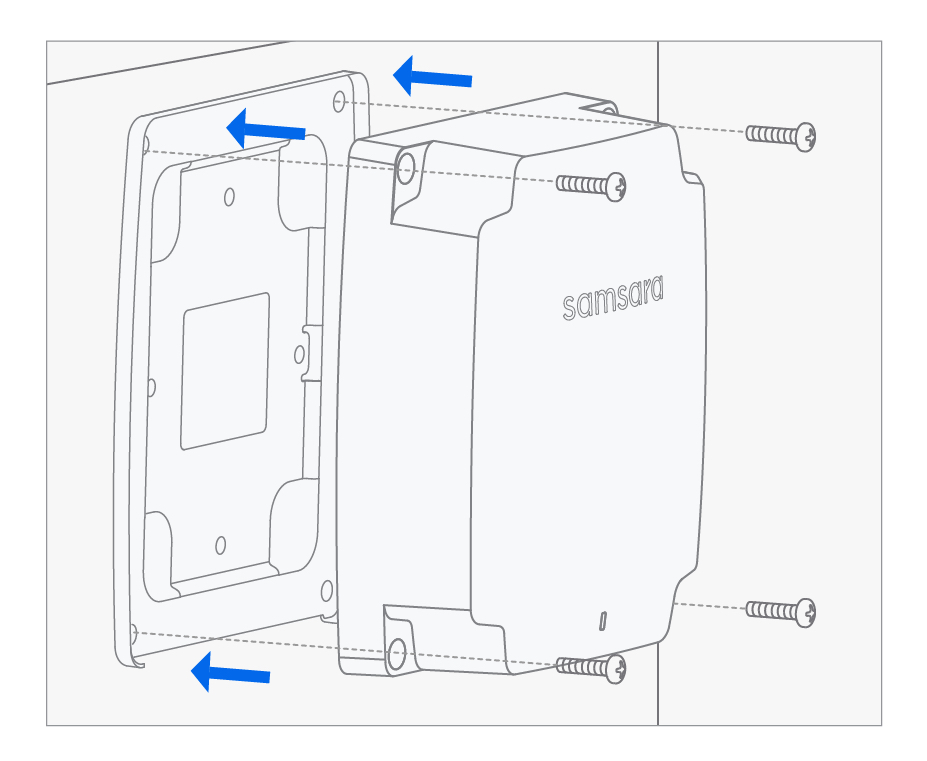

  4. Monteer de asset gateway op een montageplaat met 4 platte schroeven.

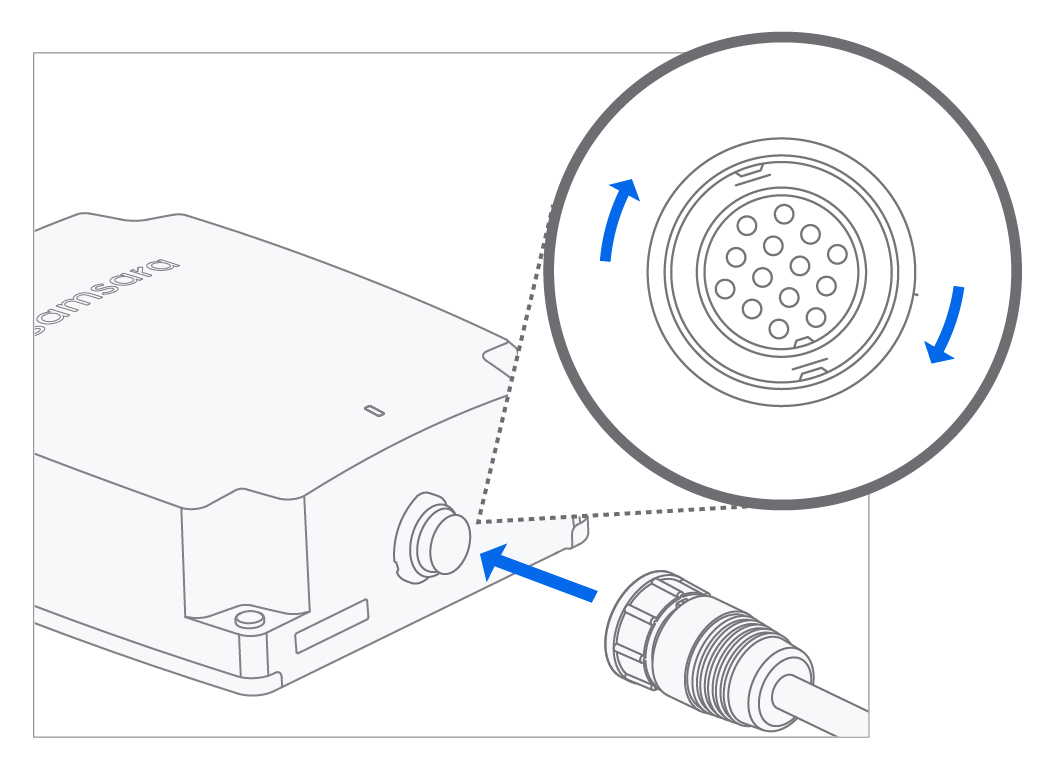

  5. Steek de 7-weg kabel in de AG en draai om te beveiligen.


  6. Leid de lengte van de kabel naar de 7-polige connector en gebruik de kabelbinders om de kabel aan de aanhanger vast te maken.

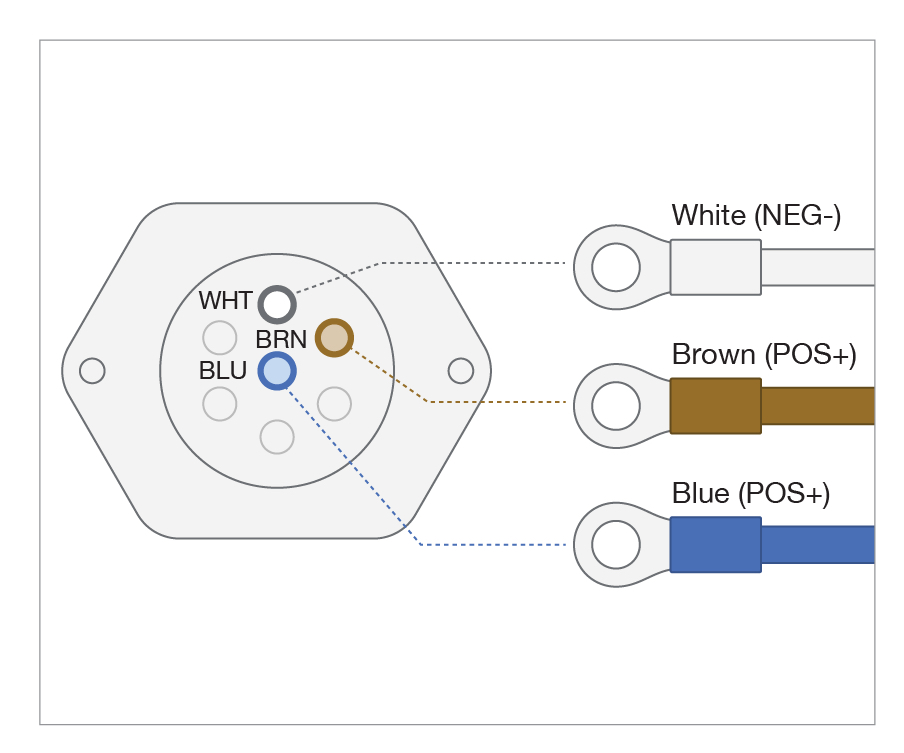

  7. Sluit het andere uiteinde van de kabel aan op de 7-weg connector:


    1. Verbind de Wit draad (aarde) naar negatief.

    2. Verbind de Bruine draad (koplampen/achterlichten) met 12-30 VDC aangedreven stroom.

    3. Verbind de Blauwe draad (ABS/Constante stroom) met 12-30 VDC aangedreven stroom.

  8. Sluit eventuele ongebruikte draden af.

  9. Het LED-lampje op de AG brandt 30 seconden als de verbinding is geslaagd.

    Opmerking

    Als u een kabelstoring opmerkt wanneer u de AG installeert met de installer app, ontkoppel en herverbind dan de kabel met de AG. Zorg ervoor dat de kabel correct is uitgelijnd met de 7-weg connector en stevig is vergrendeld op de asset-gateway.

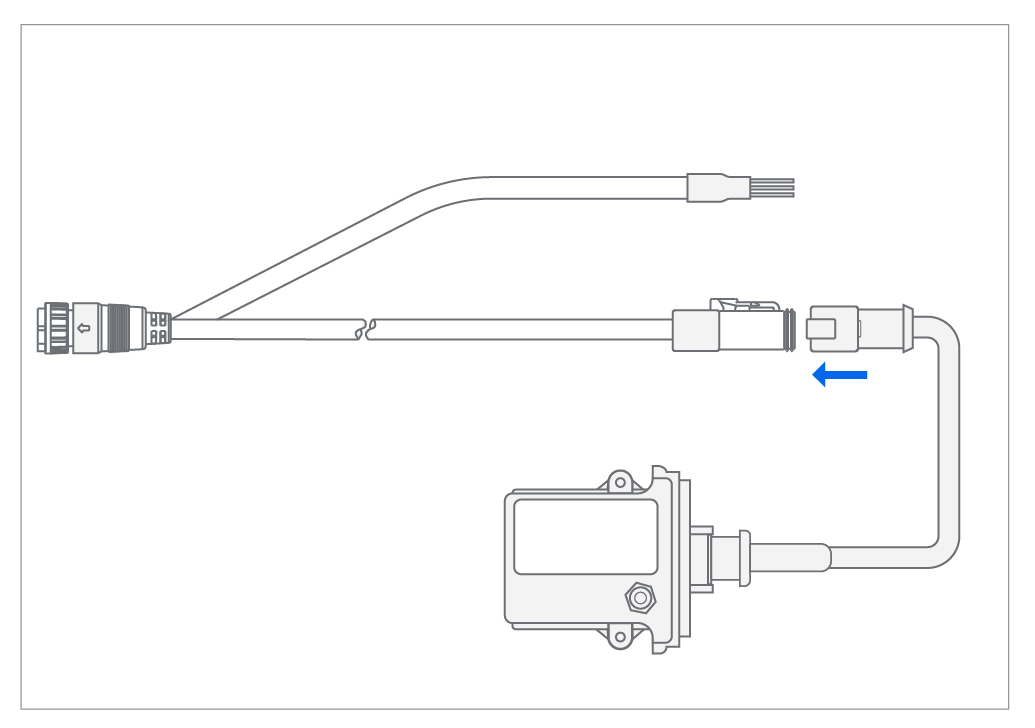

  10. (AG26/AG53) Voor PressurePro-integratie sluit u de 4-pins connector op de 7-wegkabel aan op de bijpassende 4-pins connector op de PressurePro Gateway.


  11. Beheer de aanhangwagen vanaf het Samsara-dashboard.
