De asset-gateway (AG) installeren voor integratie met aanhangwagen ABS (zonder 5-pins verbinding)

CBL-AG-BPLC met AG52 of AG53

Gebruik deze handleiding om een AG52- of AG53-asset-gateway aan te sluiten op een aanhanger die ABS ondersteunt, maar geen 5-pins aansluiting heeft. In dergelijke gevallen kunnen diagnostische gegevens worden verkregen door de CBL-AG-BPLC-kabel aan te passen. Dit scenario komt vaak voor bij chemische tankwagens, zware utilitaire aanhangwagens en oudere chassis. Veel tankwagens maken bijvoorbeeld gebruik van een verdeeldoos die alle aanhangerbekabeling verbindt. Deze handleiding biedt installateurs stapsgewijze instructies om de CBL-AG-BPLC-kabel aan te passen en diagnostische gegevens te verzamelen in deze gespecialiseerde toepassingen.

Om de installatie te voltooien, moet u een volledige beheerdersrol of een aangepaste rol met installatierechten hebben.

Het kabel aanpassen en installeren:

Pak de asset-gateway uit en monteer deze op het chassis met een van de volgende methoden:
- Bevestig deze met schroeven direct op het chassis.
- Bevestig deze met 3M-montagetape nadat u het oppervlak met een alcoholdoekje heeft gereinigd.
Bereid de Samsara ABS-kabel voor:

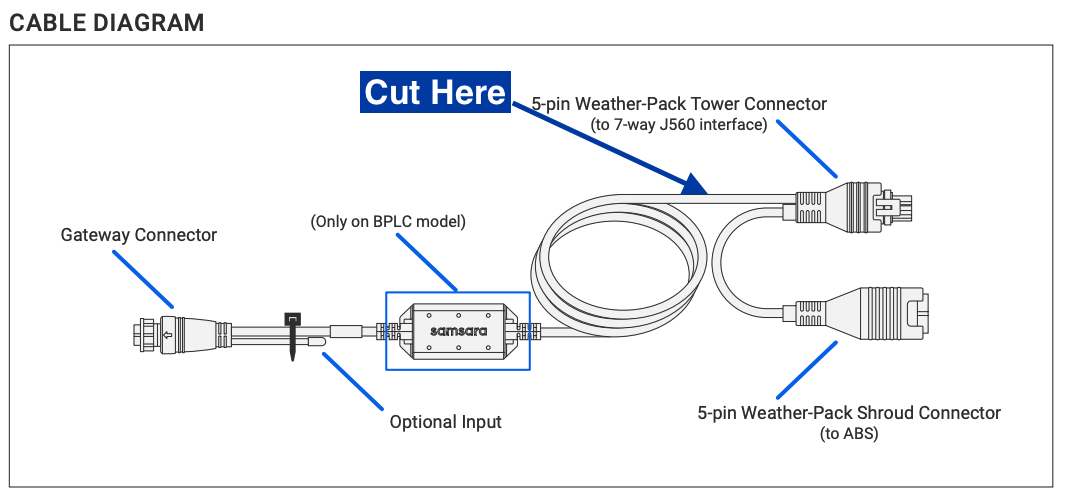

1. Knip de Samsara ABS-kabel af nabij de 5-pins stekker en verwijder de isolatie van het open uiteinde om toegang te krijgen tot de draden.

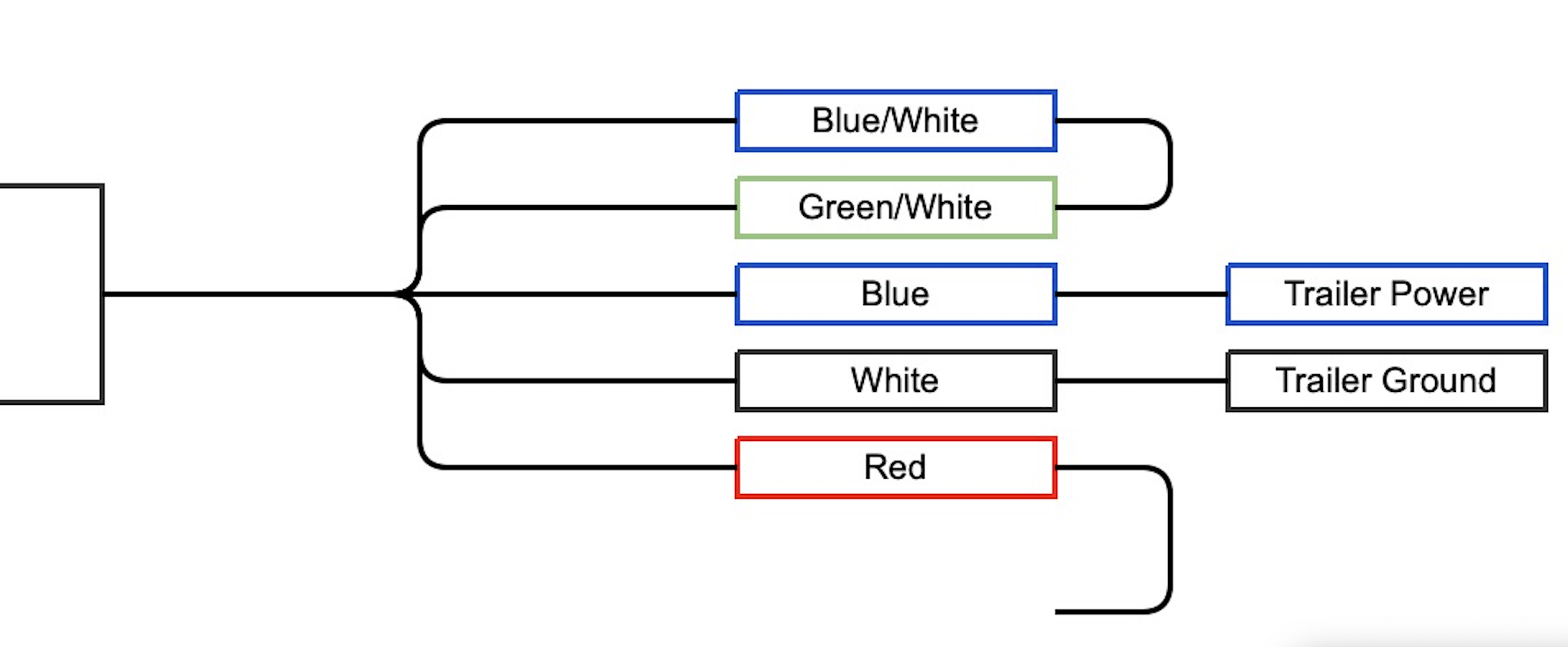

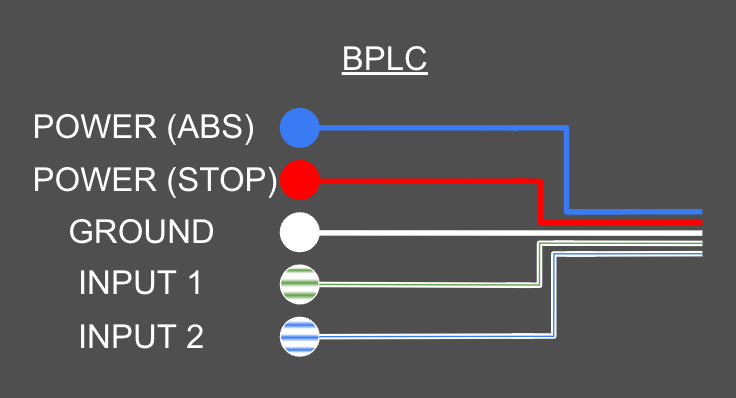

2. Identificeer en bereid de volgende draden voor:
3. Knip de RODE draad af en gooi deze weg.
4. Verwijder 1,25 cm isolatie van de GROEN/WITTE en BLAUW/WITTE draden.

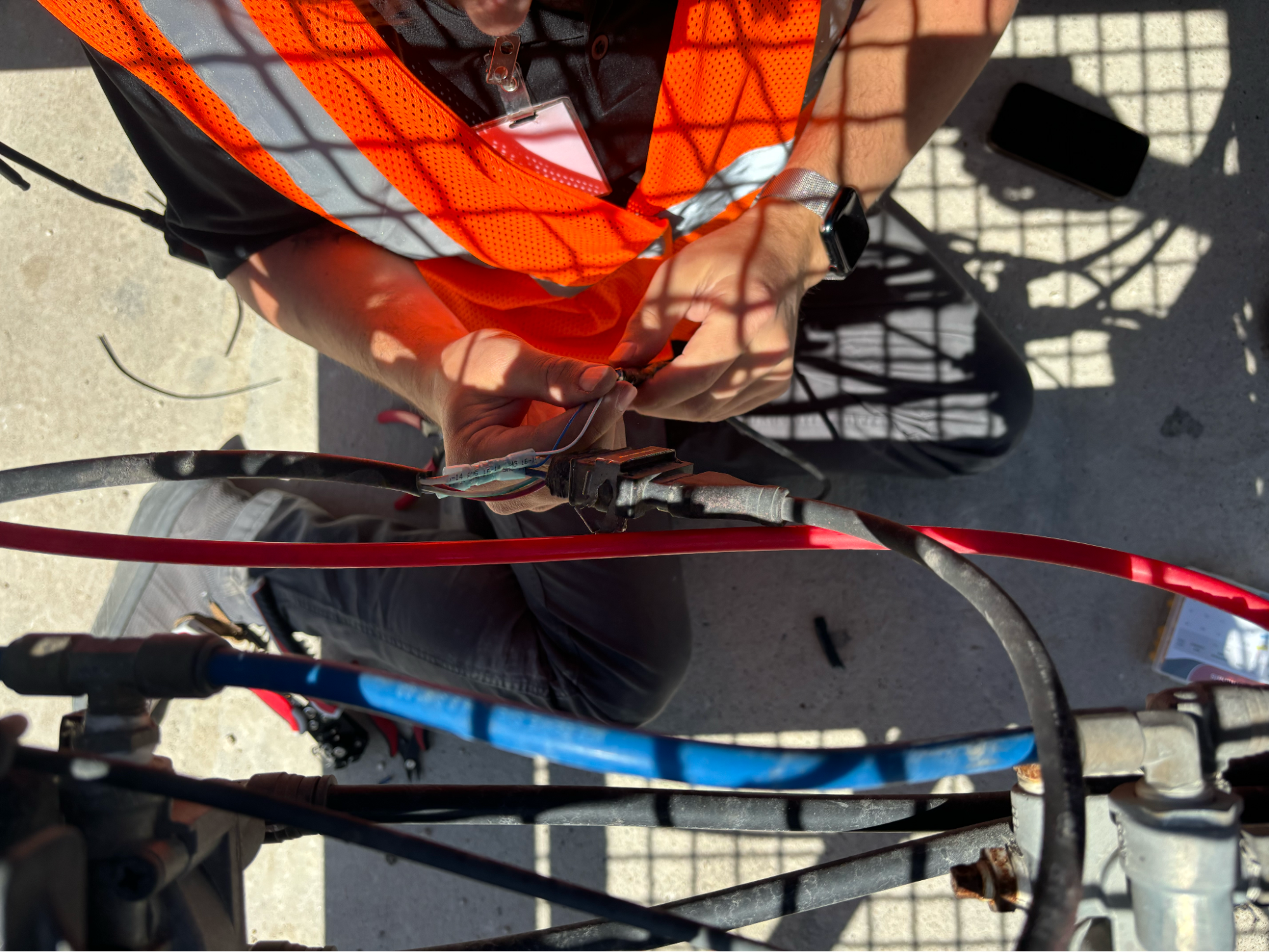

5. Gebruik een geïsoleerde krimpkous-stekker om de GROEN/WITTE en BLAUW/WITTE draden met elkaar te verbinden.
6. Wikkel de ongebruikte draden veilig in met isolatietape.
Verbind de Samsara ABS-kabel met de ABS-kabel van het chassis:
1. Knip de BLAUWE en WITTE draden van de ABS-kabel van het chassis af en verwijder 1,25 cm isolatie.
2. Gebruik een geïsoleerde krimpkous-stekker (aanbevolen) of een gesloten verdeeldoos met een aansluiting naar keuze om de ABS- en massadraden op het ABS-systeem aan te sluiten:
  - Verbind de BLAUWE draad van de Samsara ABS-kabel met de BLAUWE ABS-stroomdraad.
  - Verbind de WITTE draad van de Samsara ABS-kabel met de WITTE ABS-massadraad.

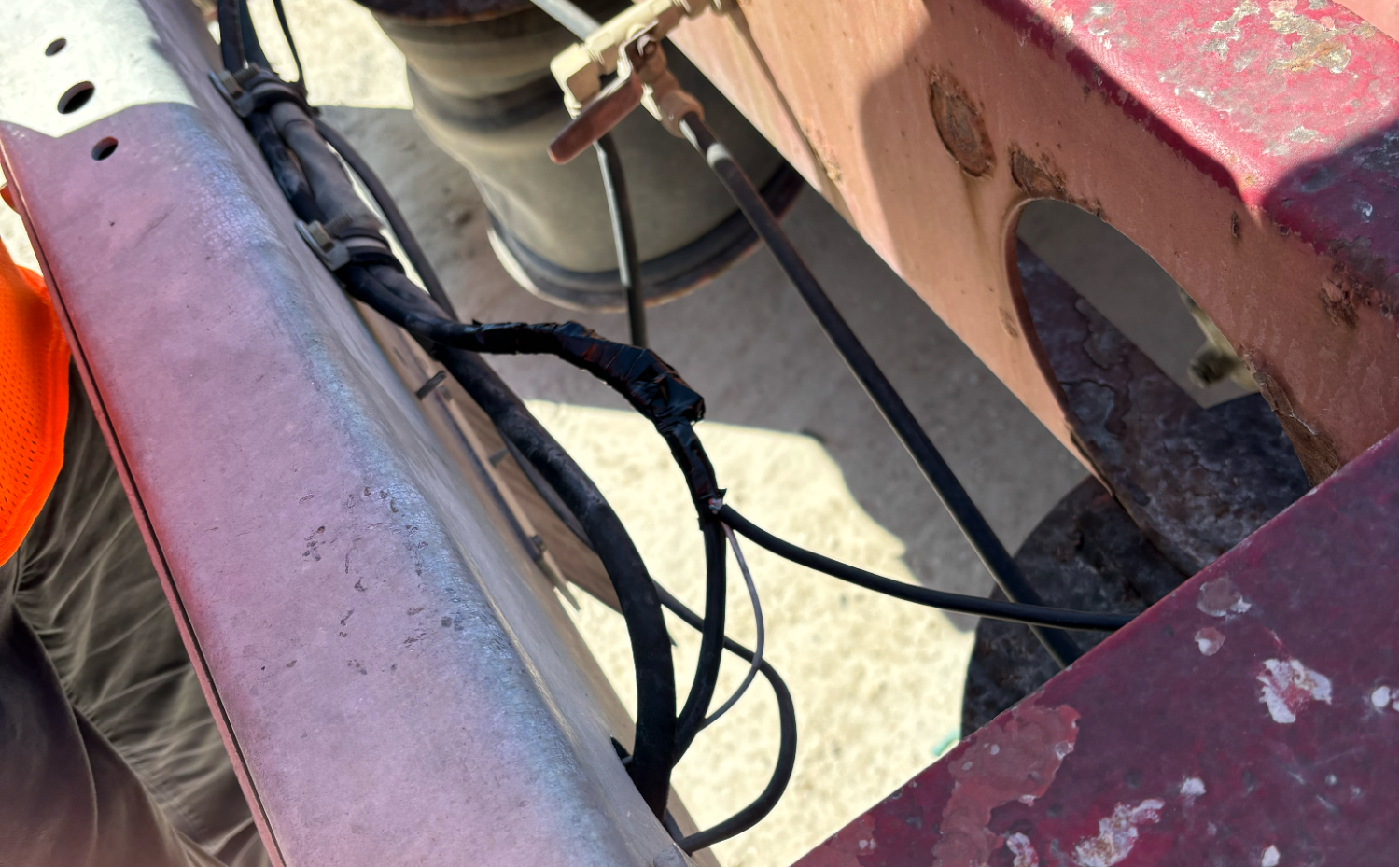

3. Isoleer alle blootliggende draadverbindingen zorgvuldig met krimpkous of isolatietape.

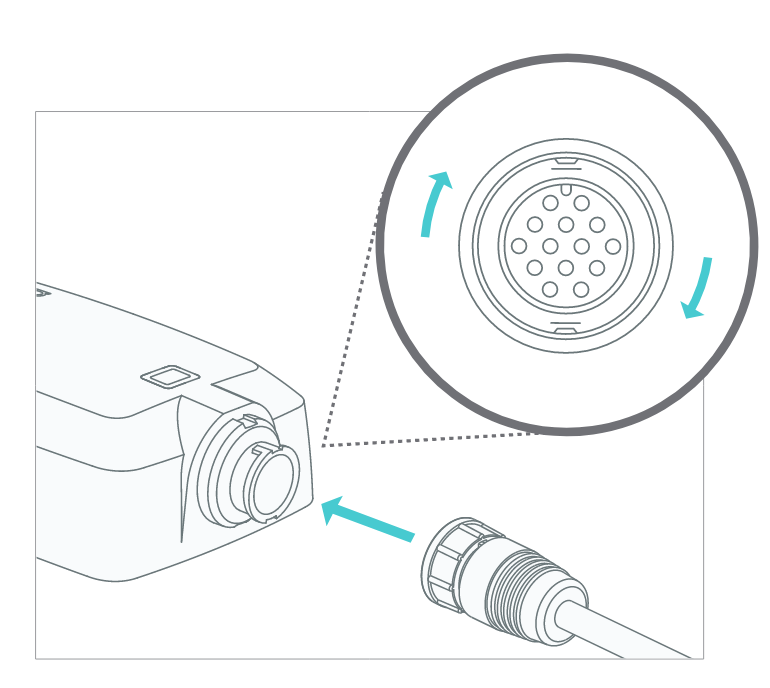

Verbind het andere uiteinde van de Samsara ABS-kabel met de gemonteerde asset-gateway.
Bevestig alle kabels met kabelbinders, zodat ze niet los van het chassis hangen.
Houd de knop op de asset-gateway ingedrukt totdat het groene lampje begint te knipperen.
Voltooi de installatie met de Samsara Fleet App of het Samsara-dashboard:

U heeft chassisinformatie nodig, waaronder chassis-ID, kenteken en serienummer van de asset-gateway.

Opmerking

Opmerking: Het serienummer van de asset-gateway vindt u op het apparaat of de verpakking ervan.
