Gebruik deze workflow om de ATIS integratiekabel (ofwel de ACC-AG-BATIS-MER Meritor kabel of de ACC-AG-BATIS-HEN Hendrickson kabel) te installeren op een aanhangwagen uitgerust met een Asset Gateway (AG52 of AG53).
De volgende tabellen tonen de items die bij elke kabel zijn inbegrepen. Raadpleeg de items voor uw kabeltype.
Tabel 2. ACC-AG-BATIS-HEN artikelen
|
Aantal |
Artikel |
|---|---|
|
1 |
ACC-AG-BATIS-HEN-kabel |
|
2 |
Buttverbinding, 18-22 AWG |
|
1 |
Krimpkous, groot |
|
1 |
Krimpkous, klein |
|
10 |
Kabelbinders |
Tabel 3. ACC-AG-BATIS-MER artikelen
|
Aantal |
Artikel |
|---|---|
|
1 |
ACC-AG-BATIS-MER-kabel |
|
2 |
Buttverbinding, 12-14 AWG |
|
2 |
Buttverbinding, 14-16 AWG |
|
2 |
Buttverbinding, 18-22 AWG |
|
1 |
Krimpkous, groot |
|
1 |
Krimpkous, klein |
|
10 |
Kabelbinders |
|
Aantal |
Artikel |
|---|---|
|
1 |
Krimptang |
|
1 |
Draadstripper |
|
1 |
Heteluchtpistool of brander |
|
1 |
Snippers |
-
Als u dit nog niet hebt gedaan, installeer uw AG voor ABS-tracking met behulp van de CBL-AG-BPLC-kabel.
-

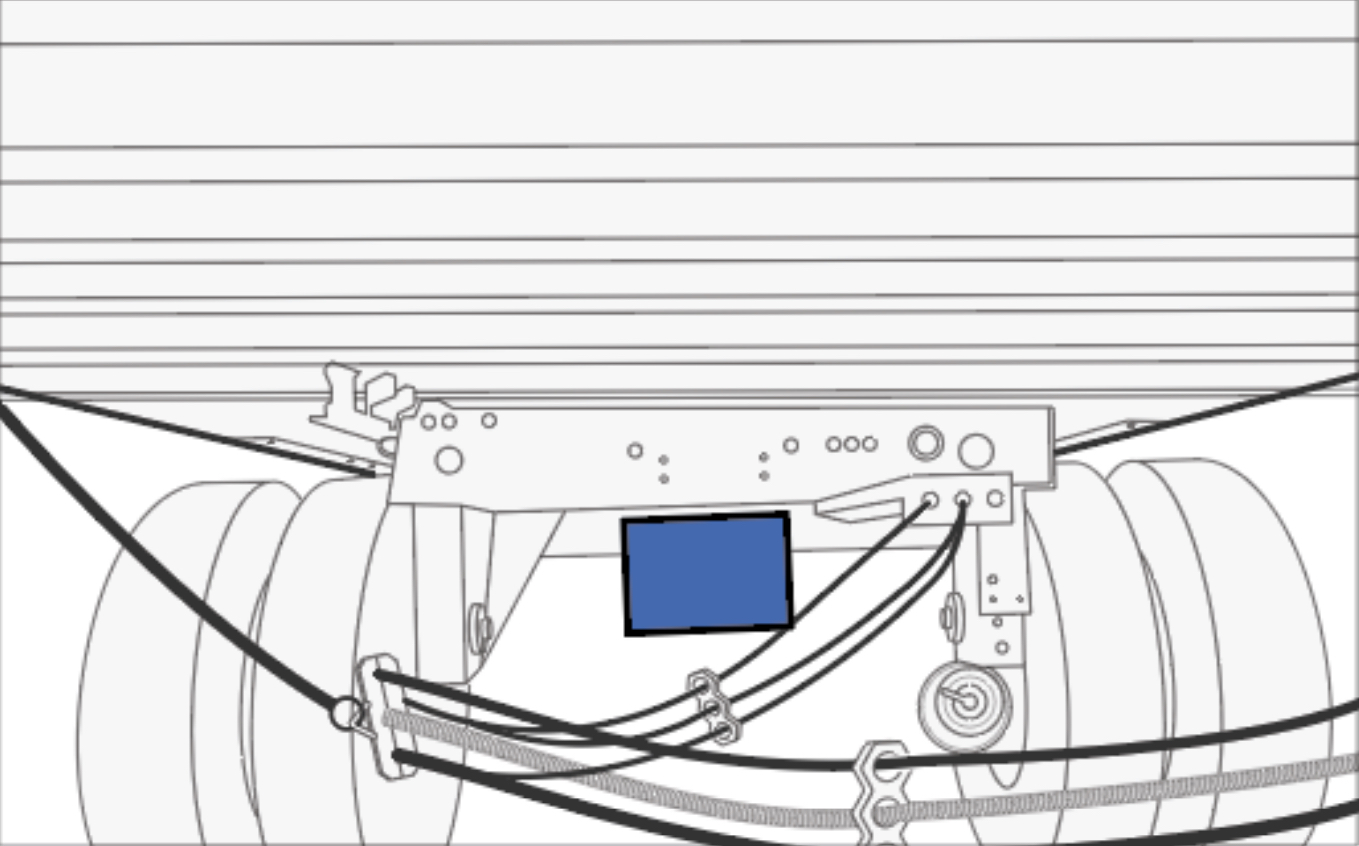

Zoek de ATIS-bedieningsunit op de aanhangwagen.
Typisch bevindt de ATIS-bedieningsunit zich op de locatie van het draaistel, hetzij voor of achter de assen.
-
Bepaal het type installatie door de kabelboom te volgen die de ATIS-regelunit verlaat:
-
Als er een 3-pins Weather-Pack connector op de kabelboom door de installateur is geïnstalleerd, voer een 3-pins connectorinstallatie.
-
Als er geen connector is en het ATIS een Meritor- of PSI-systeem is, open dan de ATIS-eenheid. Voer de workflow uit voor uw configuratie:
-
Als er snelkoppelingsterminals zijn, voer een Directe installatie met loskoppelterminals.
-
Als er geen snelkoppelterminals zijn, voer een Directe installatie zonder loskoppelterminals.
-
-
-
Ontkoppel de 3-pins connector. Verwijder indien nodig het Connector Position Assurance (CPA) slot of de kabelbinder om de connector te ontkoppelen.
-
Sluit de ACC-AG-BATIS-HEN-kabel aan: Steek het mannelijke uiteinde van de kabel in de ATIS-connector. Steek het vrouwelijke uiteinde van de ACC-AG-BATIS-HEN-kabel in de ATIS-lampje-connector.
-
Snijd de eindkap van de invoerzijde van de AG-kabel af.
-
Leid de resterende losse draad van de ACC-AG-BATIS-HEN-kabel naar de geïnstalleerde AG, waarbij scherpe hoeken of bewegende delen die de kabel kunnen beschadigen, worden vermeden.
-
Strip voorzichtig 2,5 cm van de AG-kabelmantel, waarbij u ervoor zorgt dat de draden niet beschadigd raken. Trek het beschermende materiaal van de draden binnenin weg en verwijder het.
-
Strip 5/16 inch (8 mm) van de groen/witte draad en schuif de kleine krimpkous over de draad voor later gebruik.
-
Gebruik de verbindingsmof om de zwarte ATIS-kabeldraad aan de groen/witte AG-kabelingangsdraad te verbinden.
-
Plaats de krimpkous over de verbinding en gebruik een heteluchtpistool of brander om de krimpkous voorzichtig te krimpen totdat de lijm uit de krimpkous begint te vloeien.
-
Bundel zorgvuldig eventuele overtollige invoerkabels met kabelbinders om de 30-50 cm. Als u ze aan luchtslangen of andere gevoelige onderdelen bevestigt, zorg er dan voor dat u de kabelbinders niet te strak aantrekt.
-
Configureer Aux-ingang 1 op de AG voor het ATIS-lampje.
-
Controleer of het ATIS-lampje correct functioneert volgens de instructies van de fabrikant om het ATIS-lampje te testen.
-
Om de activeringen van het ATIS-lampje te monitoren, zie Zichtbaarheid en waarschuwingen van het ATIS-systeem van aanhangwagens.
-
Koppel beide snelkoppelingsdraadklemmen los van de ATIS-stroomsensor schakelaar.
-
Leid de zwarte draad naar de ATIS-eenheid met behulp van een van de volgende methoden:
-
(Voorkeur) Nieuwe kabelwartel: Boor een gat van 12,5 mm (½") voor de kabelwartel die vooraf geïnstalleerd is op de draad. Steek de draad door het gat en bevestig de wartel:
-
Draai de klierbevestiging aan de doos vast tot 22,1 in-lb (2,5 N·m) koppel.
-
Draai de afdichtingsmoer van de koepel aan tot 14,4 in-lb (1,6 N·m) koppel.
-
-
Bestaande kabelwartel: Als de bestaande kabelwartel groot genoeg is, leid de zwarte draad via de bestaande kabelwartel in de ATIS-doos.
-
Eendensnavelventiel: Leid de draad door het eendensnavelventiel aan de onderkant van de ATIS-doos, knijp in de eendensnavel om de draad erdoor te laten.
-
-
Verbind het ATIS-lampje en de ACC-AG-BATIS-MER-kabel met de terminal splitter op de flowsensor schakelaar:
Installeer de terminalsplitter op de debietmeetschakelaar.
-
Leid de resterende losse draad van de ACC-AG-BATIS-MER-kabel naar de geïnstalleerde AG, waarbij scherpe hoeken of bewegende delen die de kabel kunnen beschadigen, worden vermeden.
-
Strip voorzichtig 2,5 cm van de AG-kabelmantel, waarbij u ervoor zorgt dat de draden niet beschadigd raken. Trek het beschermende materiaal van de draden binnenin weg en verwijder het.
-
Strip 5/16 inch (8 mm) van de groen/witte draad en schuif de kleine krimpkous over de draad voor later gebruik.
-
Gebruik de verbindingsmof om de zwarte ATIS-kabeldraad aan de groen/witte AG-kabelingangsdraad te verbinden.
-
Plaats de krimpkous over de verbinding en gebruik een heteluchtpistool of brander om de krimpkous voorzichtig te krimpen totdat de lijm uit de krimpkous begint te vloeien.
-
Bundel zorgvuldig eventuele overtollige invoerkabels met kabelbinders om de 30-50 cm. Als u ze aan luchtslangen of andere gevoelige onderdelen bevestigt, zorg er dan voor dat u de kabelbinders niet te strak aantrekt.
-
Configureer Aux-ingang 1 op de AG voor het ATIS-lampje.
-
Controleer of het ATIS-lampje correct functioneert volgens de instructies van de fabrikant om het ATIS-lampje te testen.
-
Om de activeringen van het ATIS-lampje te monitoren, zie Zichtbaarheid en waarschuwingen van het ATIS-systeem van aanhangwagens.
Opmerking
De draadkleuren van het ATIS lampje kunnen variëren. In de meeste gevallen bevat de lampjeskabelboom een witte draad die altijd onder spanning staat (constant gevoed) en een zwarte draad die geschakelde stroom naar het lampje levert. Om een correcte installatie te garanderen, sluit de ATIS-kabel aan op de zwarte stroomdraad van het lampje—niet op de altijd onder spanning staande witte draad. Gebruik een multimeter of testlampje om de functie van de draden te bevestigen voordat u doorgaat met de installatie.
-
Op het lampje harnas, kies een handige locatie om de connector door te knippen en strip 1 inch (2,5 cm) van de kabelmantel terug om de geleiders bloot te leggen.
Opmerking
Zorg ervoor dat je de ATIS-lampje kabelboom doorsnijdt en niet de ABS-kabelboom.
-
Verwijder 5/16 inch (8 mm) van de isolatie van elke geleider.
-
Schuif de grote krimpkous over één kant van de kabel voor later gebruik.
-
Gebruik de 14-16 AWG (medium) krimpkous geïsoleerde verbindingshuls om de 12V voedingskabel (meestal wit) opnieuw aan te sluiten.
-
Draai de zwarte invoerdraad van de ACC-AG-BATIS-MER-kabel samen met de zwarte draad in de lampje-bedradingsbundel en steek deze draden in één kant van de 14-16 AWG hittekrimp geïsoleerde verbindingshuls. Krimp de draden om ze aan de verbindingshuls te bevestigen.
-
Steek de resterende zwarte draad van de lampje bedrading harnas in de andere kant van de verbindingshuls. Krimp de verbinding om deze aan de verbindingshuls te bevestigen.
-
Gebruik een heteluchtpistool of brander om de twee krimpkousen te krimpen.
-
Wanneer de krimpkousen zijn afgekoeld, schuif de grote krimpkous over de verbinding en gebruik een heteluchtpistool of brander om de kous te krimpen.
-
Leid de resterende losse draad van de ACC-AG-BATIS-MER-kabel naar de geïnstalleerde AG, waarbij scherpe hoeken of bewegende delen die de kabel kunnen beschadigen, worden vermeden.
-
Strip voorzichtig 2,5 cm van de AG-kabelmantel, waarbij u ervoor zorgt dat de draden niet beschadigd raken. Trek het beschermende materiaal van de draden binnenin weg en verwijder het.
-
Strip 5/16 inch (8 mm) van de groen/witte draad en schuif de kleine krimpkous over de draad voor later gebruik.
-
Gebruik de verbindingsmof om de zwarte ATIS-kabeldraad aan de groen/witte AG-kabelingangsdraad te verbinden.
-
Plaats de krimpkous over de verbinding en gebruik een heteluchtpistool of brander om de krimpkous voorzichtig te krimpen totdat de lijm uit de krimpkous begint te vloeien.
-
Bundel zorgvuldig eventuele overtollige invoerkabels met kabelbinders om de 30-50 cm. Als u ze aan luchtslangen of andere gevoelige onderdelen bevestigt, zorg er dan voor dat u de kabelbinders niet te strak aantrekt.
-
Configureer Aux-ingang 1 op de AG voor het ATIS-lampje.
-
Controleer of het ATIS-lampje correct functioneert volgens de instructies van de fabrikant om het ATIS-lampje te testen.
-
Om de activeringen van het ATIS-lampje te monitoren, zie Zichtbaarheid en waarschuwingen van het ATIS-systeem van aanhangwagens.
