HW-CL12
De zender van de draadloze verbindingsmodule (HW-CL12) wordt op de aanhangwagen gemonteerd en aangesloten op een compatibele AHD-camera, zodat wagenparken met trekker-aanhangwagencombinaties een achteruitzicht van de camera naar de cabine kunnen verzenden zonder een lange GX-12-kabel over de volledige lengte van de combinatie te hoeven leggen. Nadat de zender via de ABS-powerline van de aanhangwagen is gekoppeld met de in de cabine gemonteerde ontvanger van de draadloze verbindingsmodule (HW-CL11), voedt deze de camera en verzendt hij video draadloos naar de ontvanger voor weergave via de AI Multicam Hub en de monitor in de cabine. De draadloze verbindingsmodule is uitsluitend bedoeld voor enkele aanhangwagens.
Gebruik deze handleiding om de zender te installeren, voeding en de camera aan te sluiten en de RF-verbinding te valideren voordat u de eenheid permanent monteert. Installeer de eerste zender en ontvanger op één gekoppelde trekker-aanhangwagencombinatie, zodat u kunt bevestigen dat de PLC-koppeling via powerlinecommunicatie slaagt voordat u aanvullende installaties uitrolt. De koppeling kan pas worden bevestigd wanneer beide eenheden op hetzelfde trekker-aanhangwagenpaar zijn geïnstalleerd. Raadpleeg voor de installatiestappen van de ontvanger Installatiehandleiding voor ontvanger van draadloze verbindingsmodule. Raadpleeg Koppeling van draadloze verbindingsmodule bevestigen om de koppeling te valideren. Wanneer de verbinding uitvalt, raadpleegt u Probleem oplossen met de draadloze verbindingsmodule.
Beoordeel de voedingsmethoden voor de zender in deze volgorde. Geef waar mogelijk de voorkeur aan voeding via de ABS-module, bevestig de koppeling en gebruik alleen 7-polige voeding als ABS niet beschikbaar is of de koppeling mislukt:
-
Voeding via ABS-module (aanbevolen): Wanneer de aanhangwagen een toegankelijke 5-polige ABS-connector heeft (doorgaans aanhangwagens geproduceerd na 1999, geen speciale uitrusting zoals diepladeropleggers), installeert u met CBL-CL-AABS op de ABS-aansluiting.
-
7-polige voeding: Wanneer de ABS-connector niet beschikbaar is of de voeding via de ABS-module niet kan koppelen, werkt u CBL-CL-AABS om naar vrije kabeluiteinden en voedt u deze vanaf het 7-polige ABS-/constante circuit van de aanhangwagen.
-
Installatie niet op aanhangwagen: Wanneer u niet op een aanhangwagen installeert, werkt u CBL-CL-AABS om naar vrije kabeluiteinden en sluit u deze aan op een geschikte 10–30 V-contactvoedingsbron en massa.
Voordat u de zender permanent monteert, bevestigt u dat de ontvanger is geïnstalleerd en dat het koppelen slaagt met Koppeling van draadloze verbindingsmodule bevestigen. Als het koppelen mislukt, volgt u de richtlijnen in Probleem oplossen met de draadloze verbindingsmodule en schakelt u indien nodig over op de 7-polige methode.

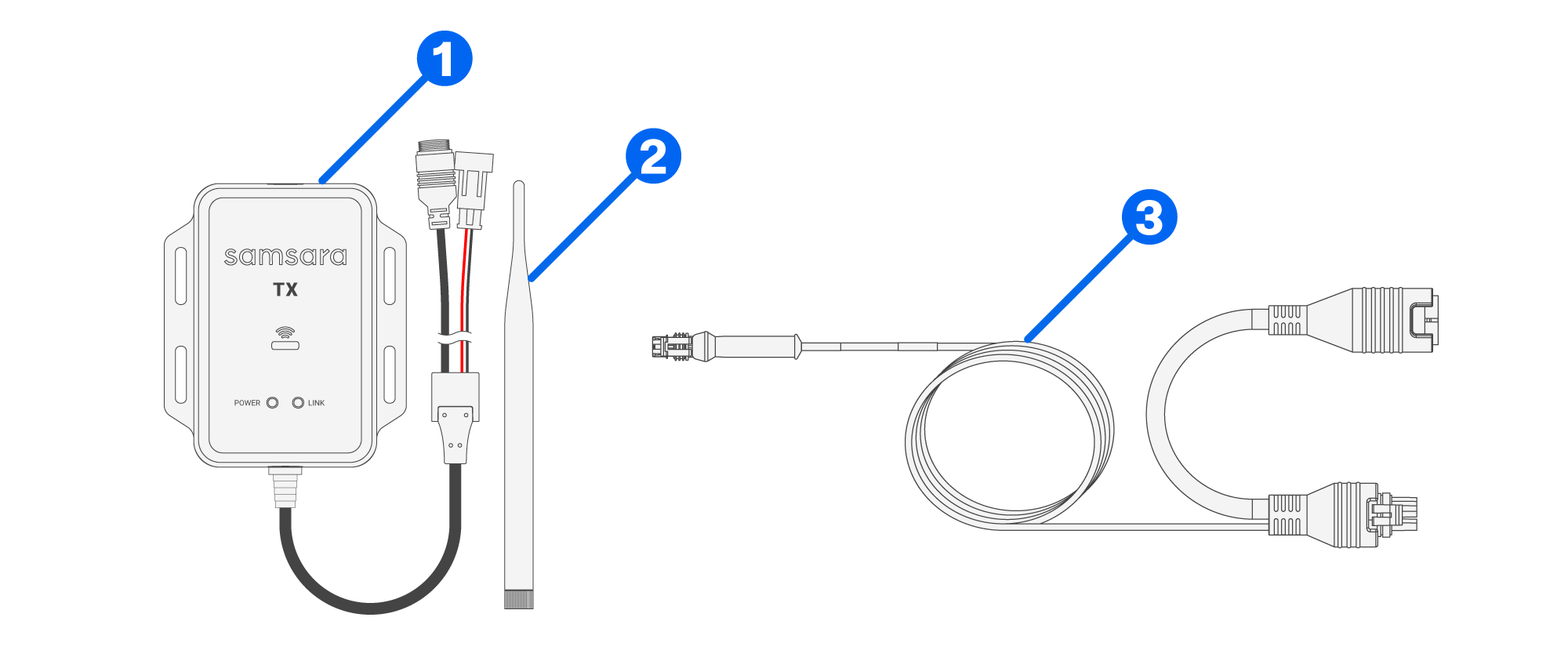

Verzamel de volgende Samsara-hardware, gereedschappen en verbruiksartikelen voordat u de zender installeert.
|
Aantal |
Beschrijving |
|
|---|---|---|
|
|
1 |
HW-CL12-zender voor draadloze verbindingsmodule |
|
|
1 |
2,4 GHz-antenne, recht (meegeleverd in de HW-CL12-doos) |
|
|
1 |
Voedingskabel (CBL-CL-AABS) |
|
(niet afgebeeld) |
1 |
Compatibele AHD-camera (zoals Samsara MC11, MC21, MC31, MC41) |
|
(niet afgebeeld) |
1 |
CBL-MC-GX5-kabel (5 m), CBL-MC-GX10-kabel (10 m) of CBL-MC-GX15-kabel (15 m) tussen de camera en de zender |
|
Gereedschappen en verbruiksartikelen |
||
|
Indien nodig |
Boormachine of slagschroevendraaier; kruiskopbit voor slagschroevendraaier; heteluchtpistool; multimeter; draadstrippers; krimptang; draadsnijders; snelverbinders voor 18 AWG-draad |
|
|
4 |
Bevestigingsschroeven, ST4.2 × 19 mm zelfborende schroef, SUS304, gepassiveerd, #2 kruiskop (meegeleverd) |
|
|
10 |
Kabelbinders (4 meegeleverd; extra binders indien nodig) |
|
|
2 |
Krimpbare stootnaad, 18–22 AWG (meegeleverd) |
|
|
2 |
Krimpbare rondsteker, vrouwelijk, 18–22 AWG voor 0.158 in tabblad (meegeleverd) |
|
|
2 |
Krimpbare vorkkabelschoenen, 16–22 AWG voor 1/4 in aansluitpen (meegeleverd) |
|
|
1 |
Krimpbare 7,5 A-zekering en zekeringhouder, 18 AWG-draad (meegeleverd) |
|
Gebruik deze methode wanneer de aanhangwagen een toegankelijke 5-polige ABS-connector heeft. Schakel het voertuig uit en zorg dat de aanhangwagen stilstaat voordat u de voeding aansluit of kabelharnassen legt.
Opmerking
Deze methode is niet van toepassing op speciale uitrusting zoals diepladeropleggers.
-
Schakel het voertuig uit en zet de aanhangwagen vast.
-
Zet de parkeerrem vast.
-
Zet de rem van de aanhangwagen vast.
-
Plaats wielblokken.
-
Koppel de accu los.
-
-

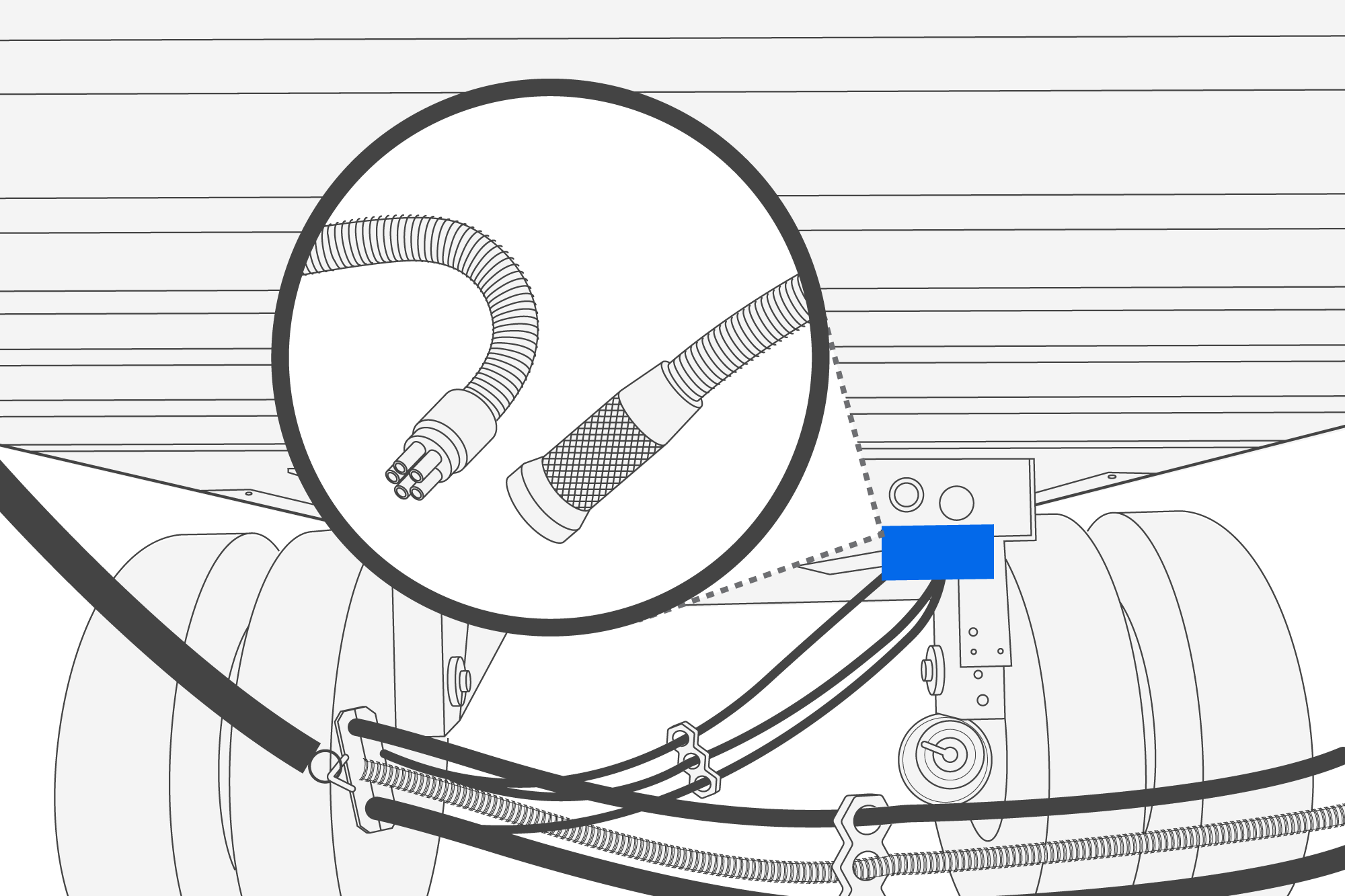

(Aanhangwagens geproduceerd na 1999) Lokaliseer de ABS-connector onder de aanhangwagen en koppel deze los.
De connector bevindt zich meestal in de buurt van de ABS-eenheid ter hoogte van de achteras, en bij nieuwere aanhangwagens kan deze zich in de behuizing van de ABS-module bevinden. Houd ten minste 1 meter kabel aan tussen de ABS-module en CBL-CL-AABS; bij een kortere lengte kan het koppelen mislukken.
-

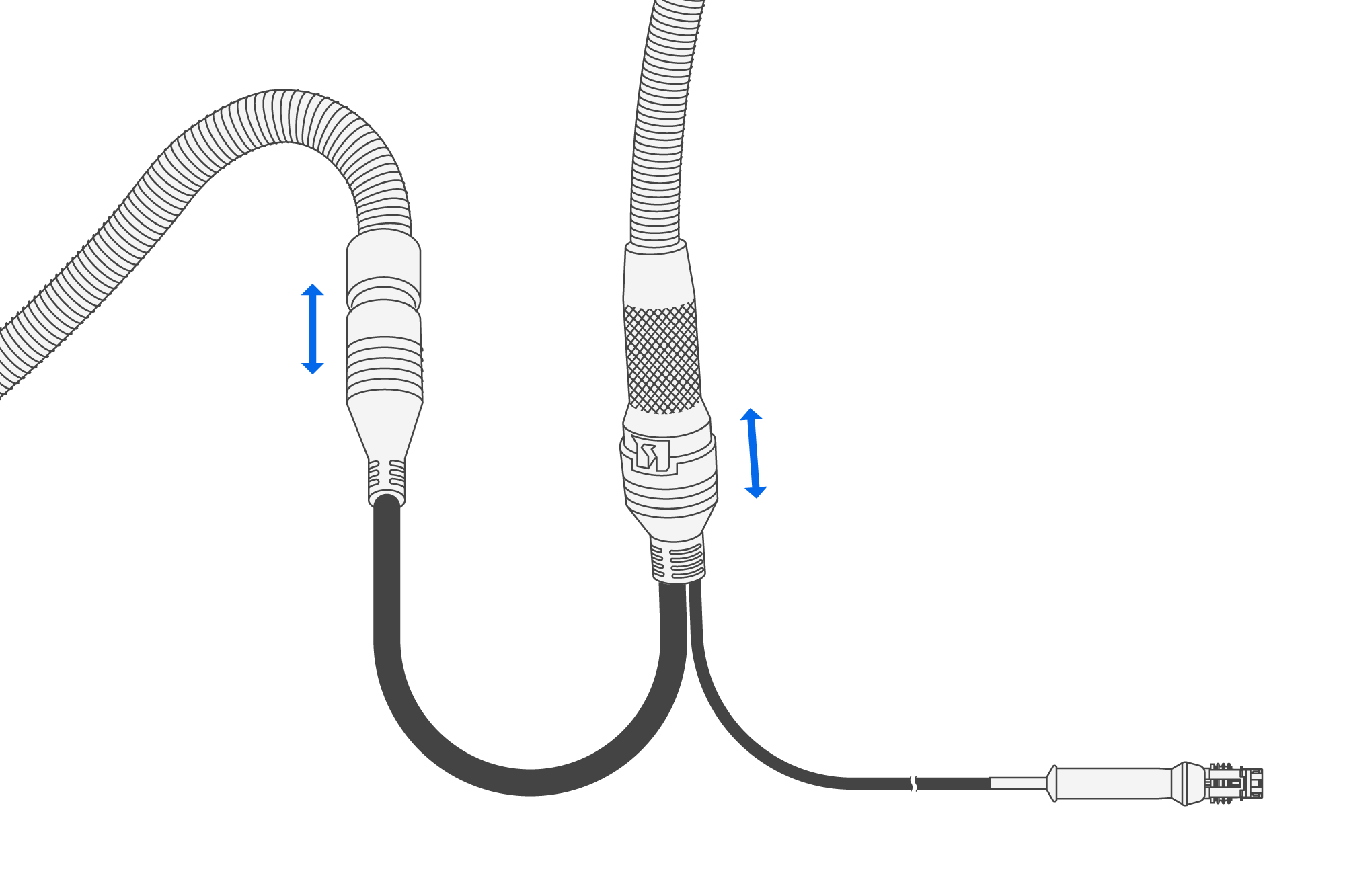

Sluit CBL-CL-AABS aan op de blootliggende ABS-connectors van het voertuig.
Wanneer er al een asset-gateway is geïnstalleerd, sluit u CBL-CL-AABS vóór de asset-gateway aan en verbindt u de ABS-kabel die naar de voorkant van de aanhangwagen loopt.
-
Schroef de antenne op de zender.
Draai de antenne alleen handvast aan. Gebruik geen steeksleutel of ander gereedschap.
-

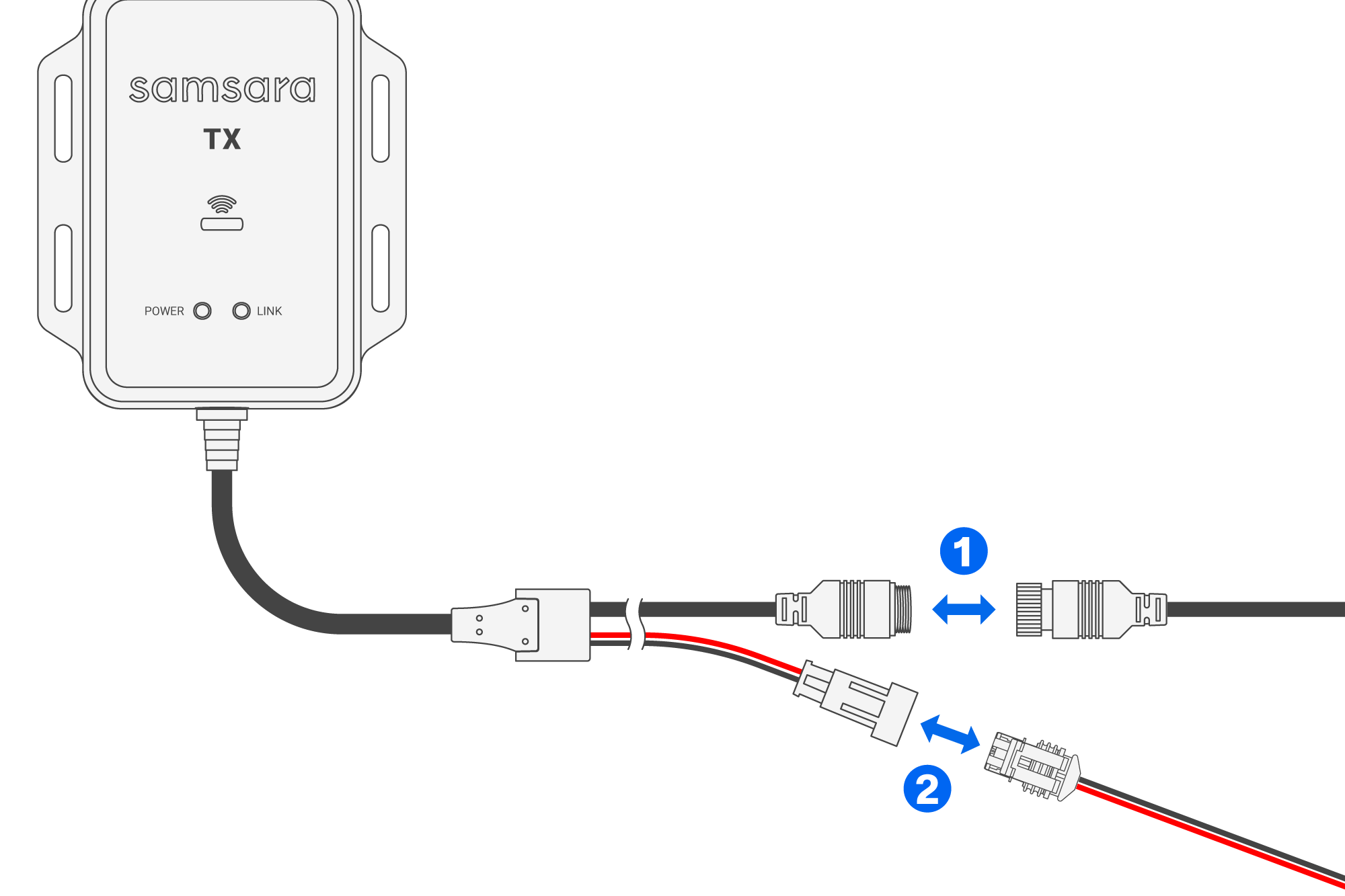

Sluit de voeding en de camerakabel aan op de zender.
-
Sluit de GX-12-stekker van de camera aan op de GX-12-aansluiting op de zender.
-
Sluit de mannelijke zwarte 2-polige voedingsconnector op CBL-CL-AABS aan op de vrouwelijke zwarte 2-polige voedingsconnector op de zender.
-
-
Bevestig dat de ontvanger is geïnstalleerd en valideer vervolgens de koppeling voordat u de zender monteert.
Voltooi Koppeling van draadloze verbindingsmodule bevestigen. Wanneer probleemoplossing aangeeft dat voeding via de ABS-module niet haalbaar is, stopt u met deze methode en gaat u verder met De zender installeren met 7-polige voeding. Raadpleeg voor debugstappen Probleem oplossen met de draadloze verbindingsmodule.
-

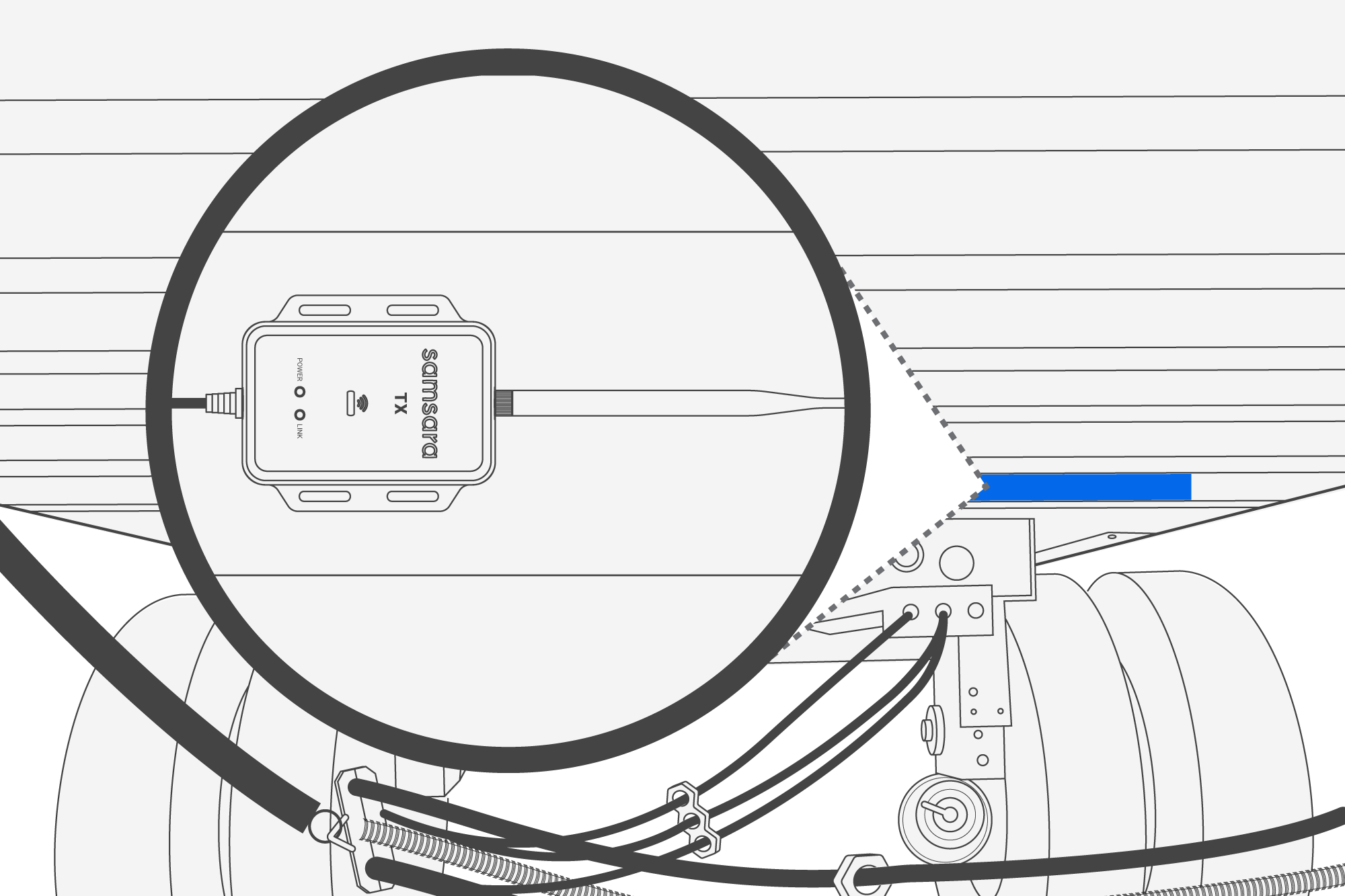

Bepaal een montagelocatie voor de HW-CL12-zender. Monteer nog niet.
Monteer de eenheid hoog genoeg om langdurige onderdompeling in water te voorkomen. Geef de voorkeur aan een locatie nabij de voorkant van het hangende umbilicale kabelharnas. Richt de zender naar de linker- of rechterzijde van de aanhangwagen, idealiter de zijde die zich dichter bij de ontvanger bevindt, en houd de antenne vrij van overlappende hangende kabels.
-

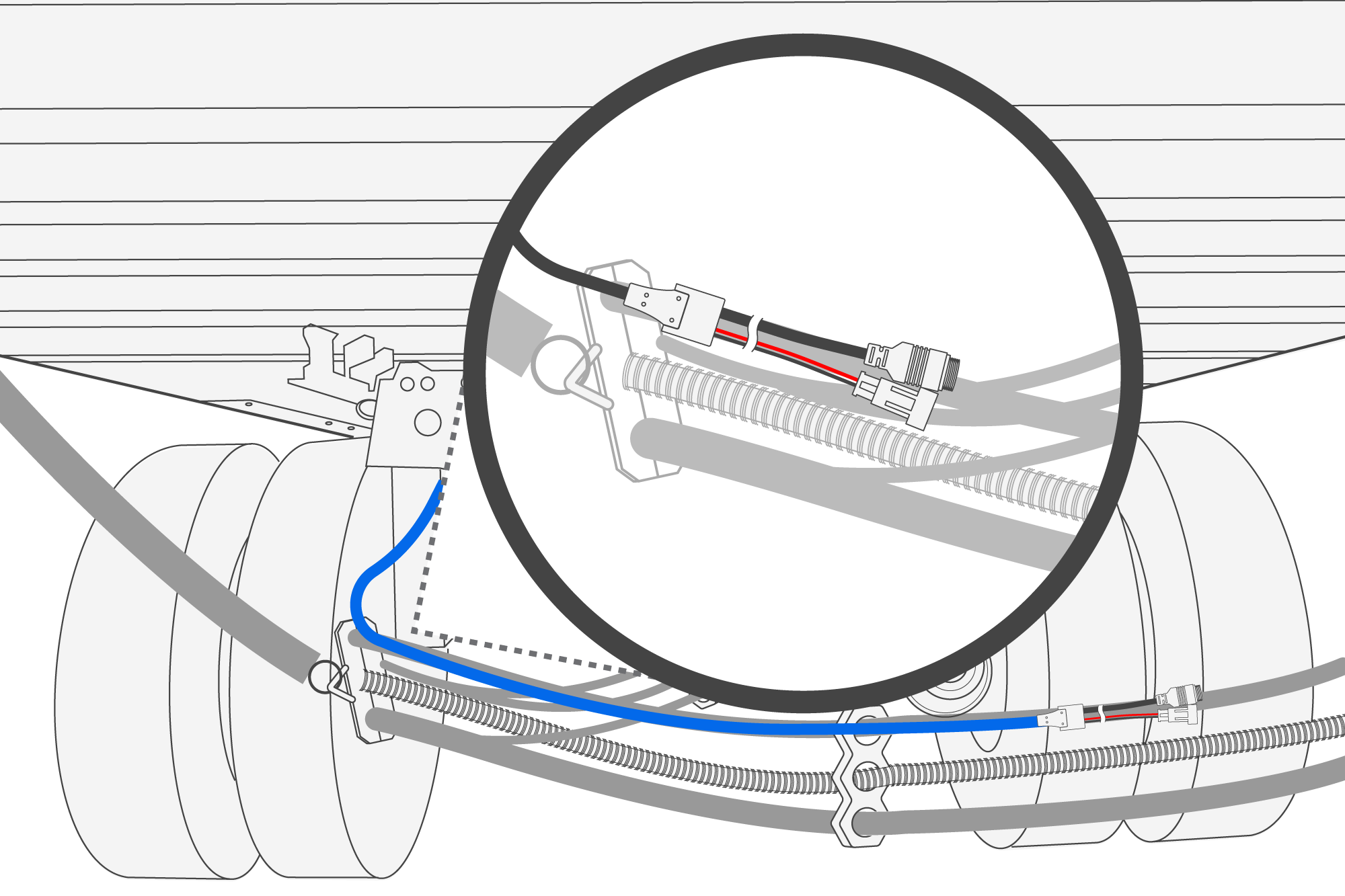

Leg CBL-CL-AABS langs de umbilicale kabel van de aanhangwagen en zet deze vast met kabelbinders.
Zorg ervoor dat de kabel zo is gelegd dat deze niet wordt beschadigd wanneer de schuifpositie van de aanhangwagen verandert.
-
Nadat de RF-verbinding tot stand is gebracht en gevalideerd, zet u de zender vast met de bevestigingsschroeven en een slagschroevendraaier.
-

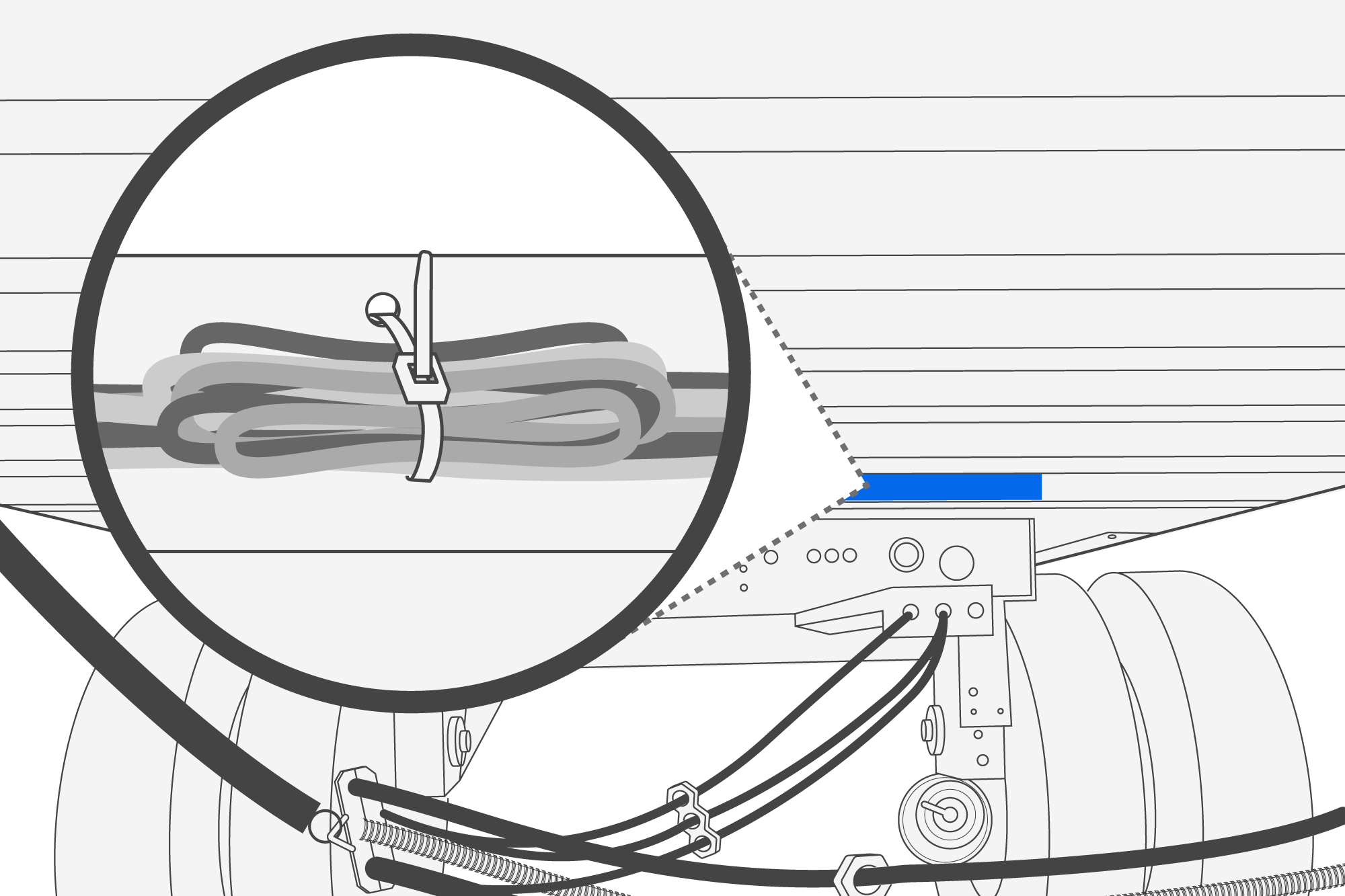

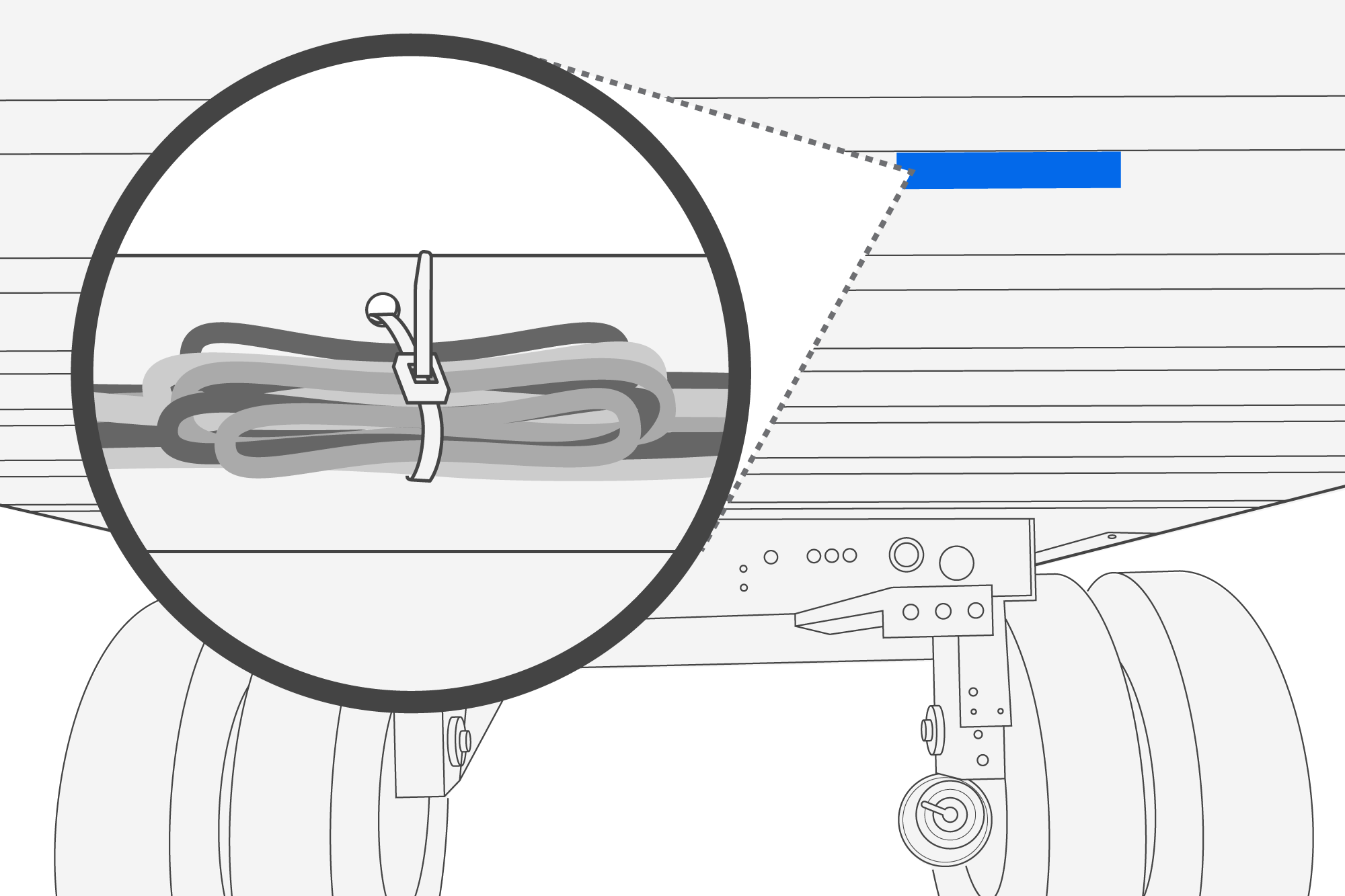

Rol overtollige kabel op en bevestig deze aan een stevig, beschermd bevestigingspunt.
Controleer of kabels vrij zijn van bewegende onderdelen op de aanhangwagen.
Gebruik deze methode wanneer de ABS-connector niet beschikbaar is, wanneer CBL-CL-AABS zich op minder dan 2 meter van de ABS-module bevindt, of als voeding via de ABS-module niet kan koppelen. Bij afstanden van minder dan 2 meter kan de ABS-module voldoende ruis introduceren om PLC-koppeling te blokkeren. Volg de stappen in Debug zendervoeding via ABS-module in Probleem oplossen met de draadloze verbindingsmodule om dit probleem te bevestigen. Schakel het voertuig uit en zorg dat de aanhangwagen stilstaat voordat u het kabelharnas aanpast of de behuizing van de 7-polige aansluiting opent.
Let op
Bij Hyundai-aanhangwagens kan het overmolded 7-wegontwerp ervoor zorgen dat deze installatie meer tijd kost. Plan extra tijd en middelen in.
-
Schakel het voertuig uit en zet de aanhangwagen vast.
-
Trek de parkeerrem aan.
-
Zet de rem van de aanhangwagen vast.
-
Plaats wielblokken.
-
Koppel de accu los.
-
-

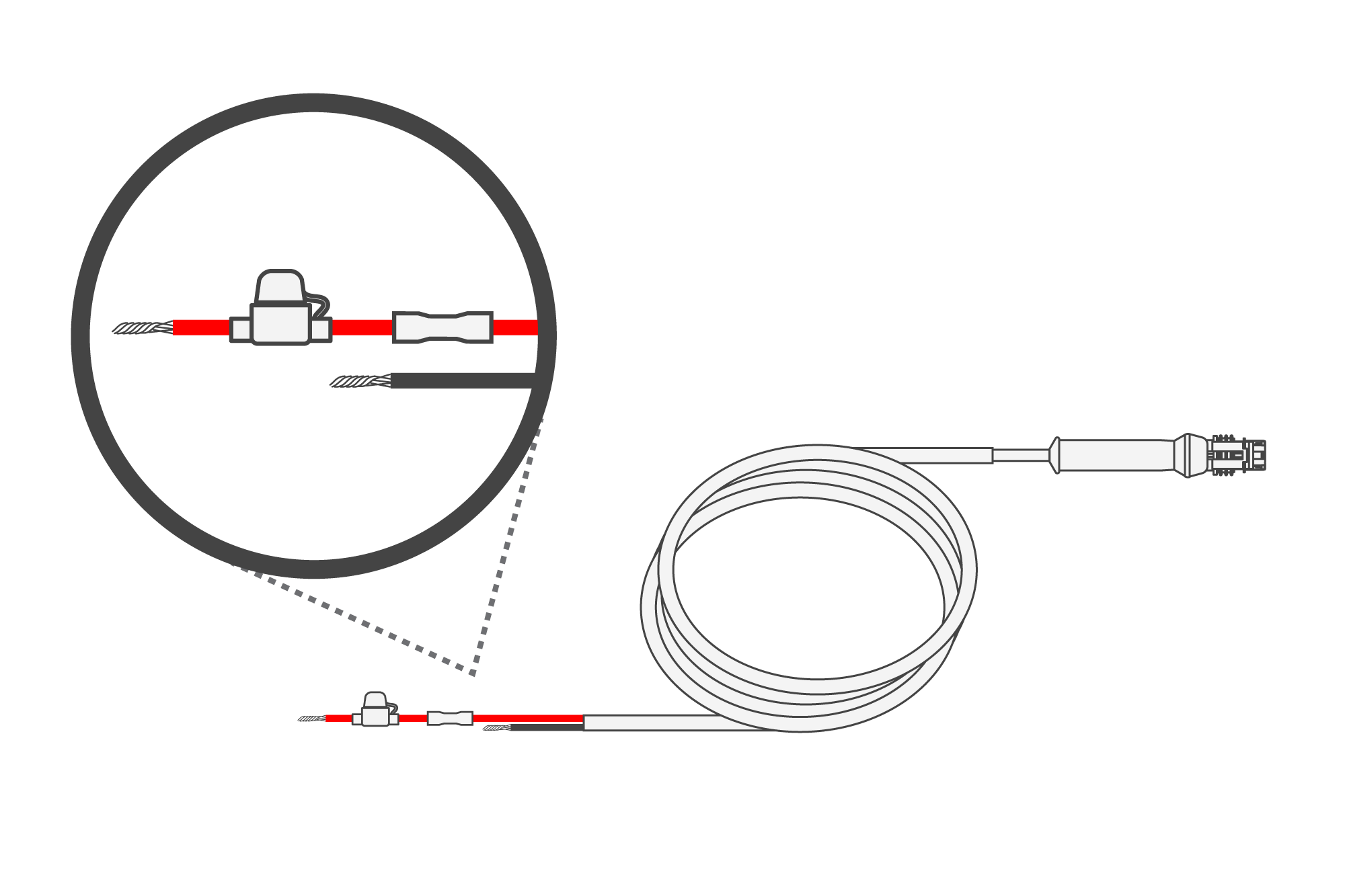

Werk CBL-CL-AABS om tot een kabel met vrije kabeluiteinden.
-

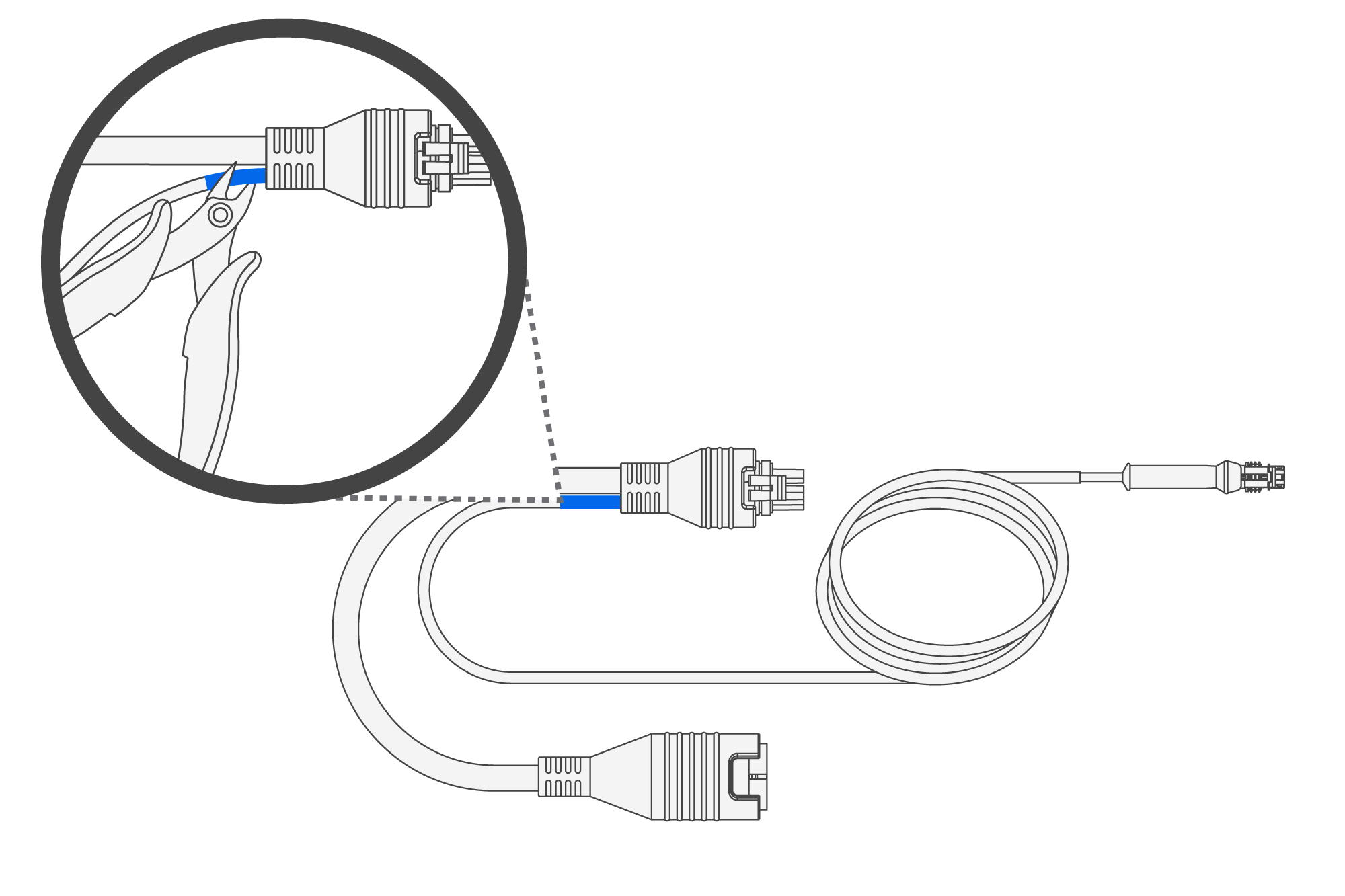

Knip de kabel door op de aangegeven locatie op de kabelboom.
-

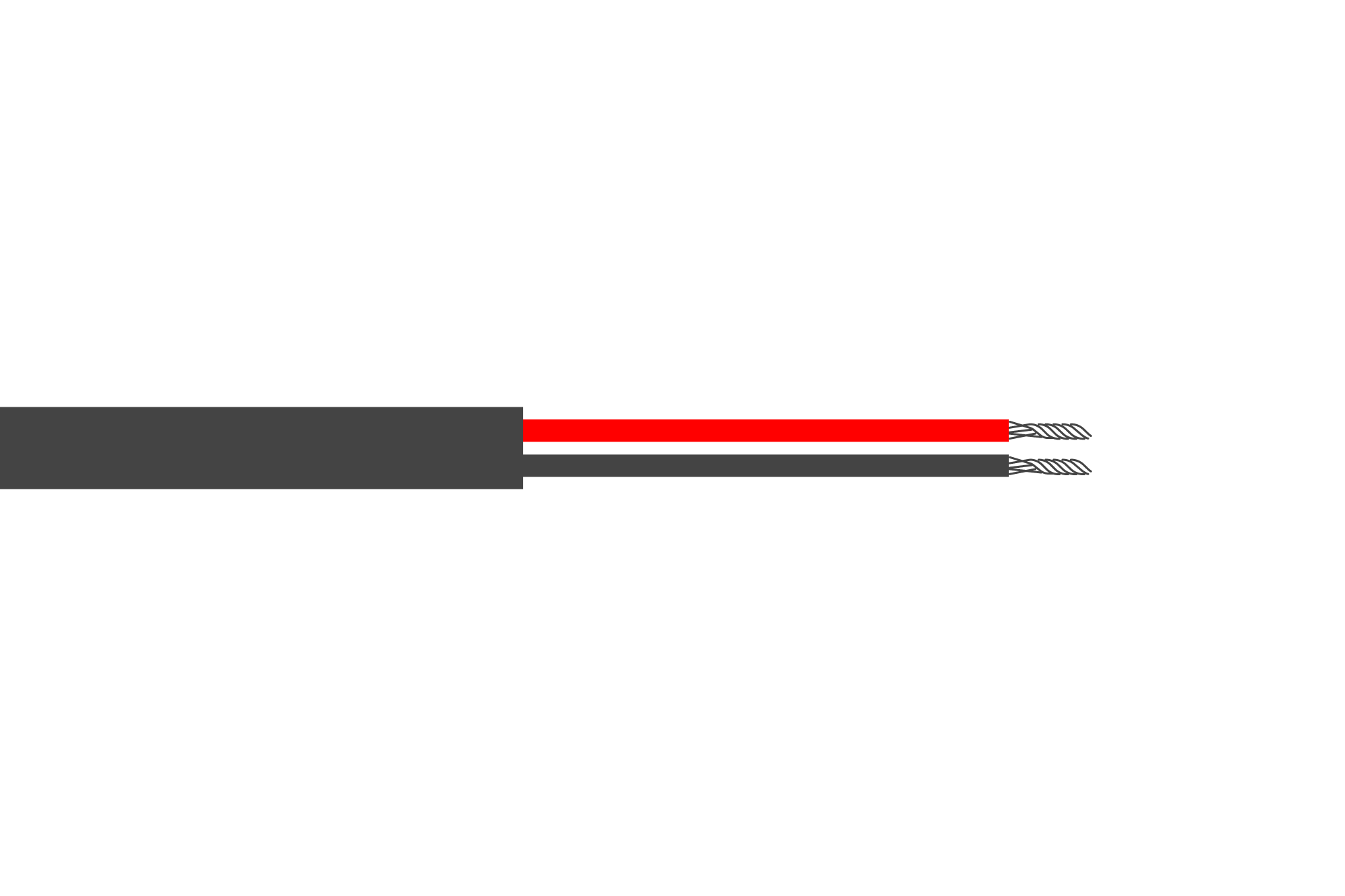

Strip de kabelmantel en de aderisolatie zodat ongeveer 0,2 in (5 mm) van de geleider vrijkomt. Gooi het ABS 5-pins connectorgedeelte van de kabel weg; u gebruikt dit niet bij deze methode.
-
-
Identificeer het geleidingskanaal nabij de koppelingspen en voer de vrije kabeluiteinden in de richting van de 7-wegbehuizing.
Gebruik indien nodig trekdraad of vislijn en laat voldoende speling over om de kabel via de opening aan de onderzijde in de 7-wegbehuizing omhoog te duwen.
-

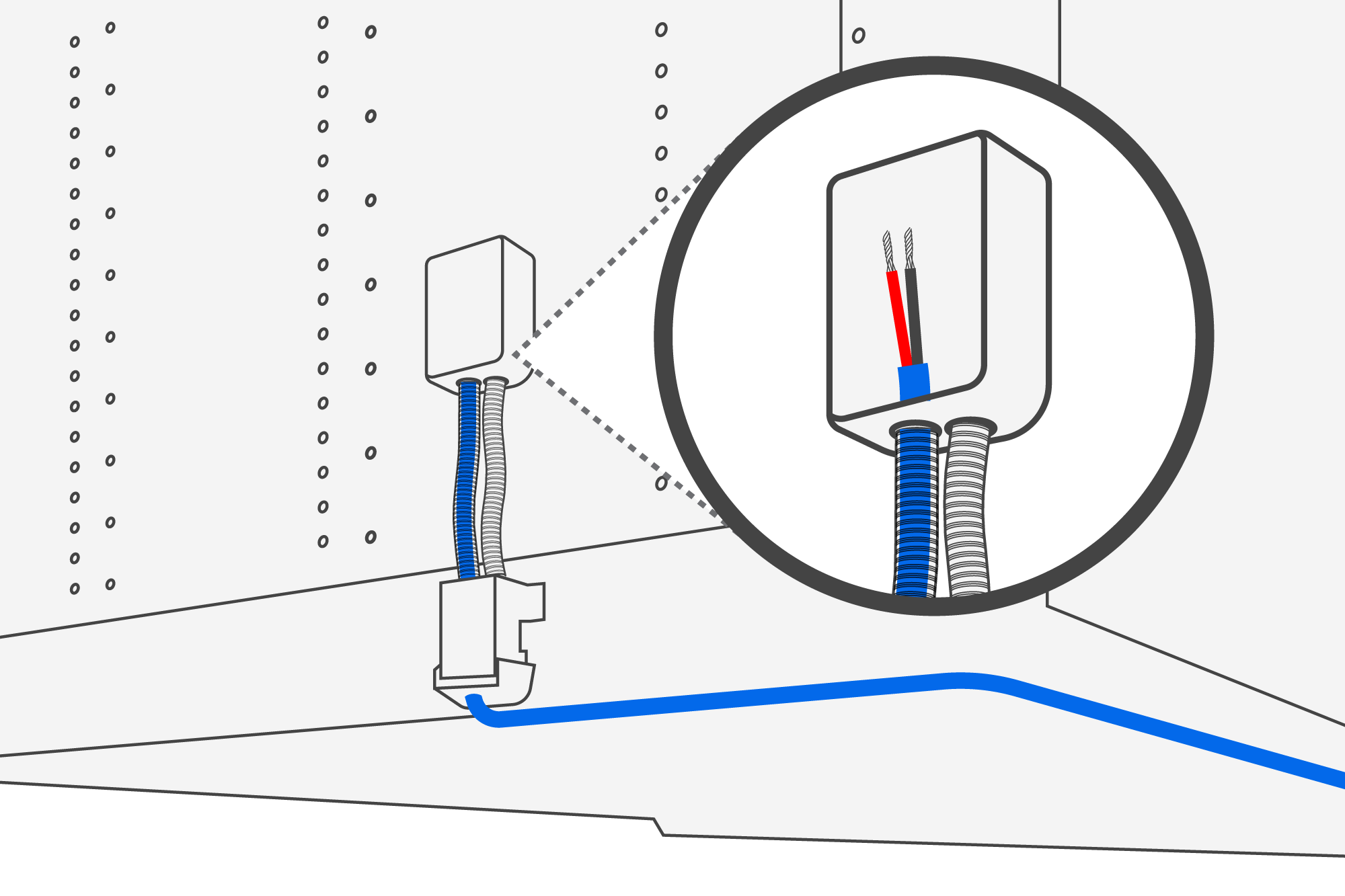

Open de 7-wegbehuizing aan de voorkant van de aanhangwagen en duw de vrije kabeluiteinden in de behuizing.
Raadpleeg het 7-wegschema op het voertuig voordat u bedrading wijzigt.
-
Krimp de zekeringhouder uit de accessoiretas op de rode draad.
-
Bepaal of de 7-weg ring-, spade- of rondstekers accepteert. Selecteer de bijpassende aansluitingen uit de accessoiretas en krimp deze op de rode draad (voeding) en de zwarte draad (massa) van de CBL-CL-AABS.
-

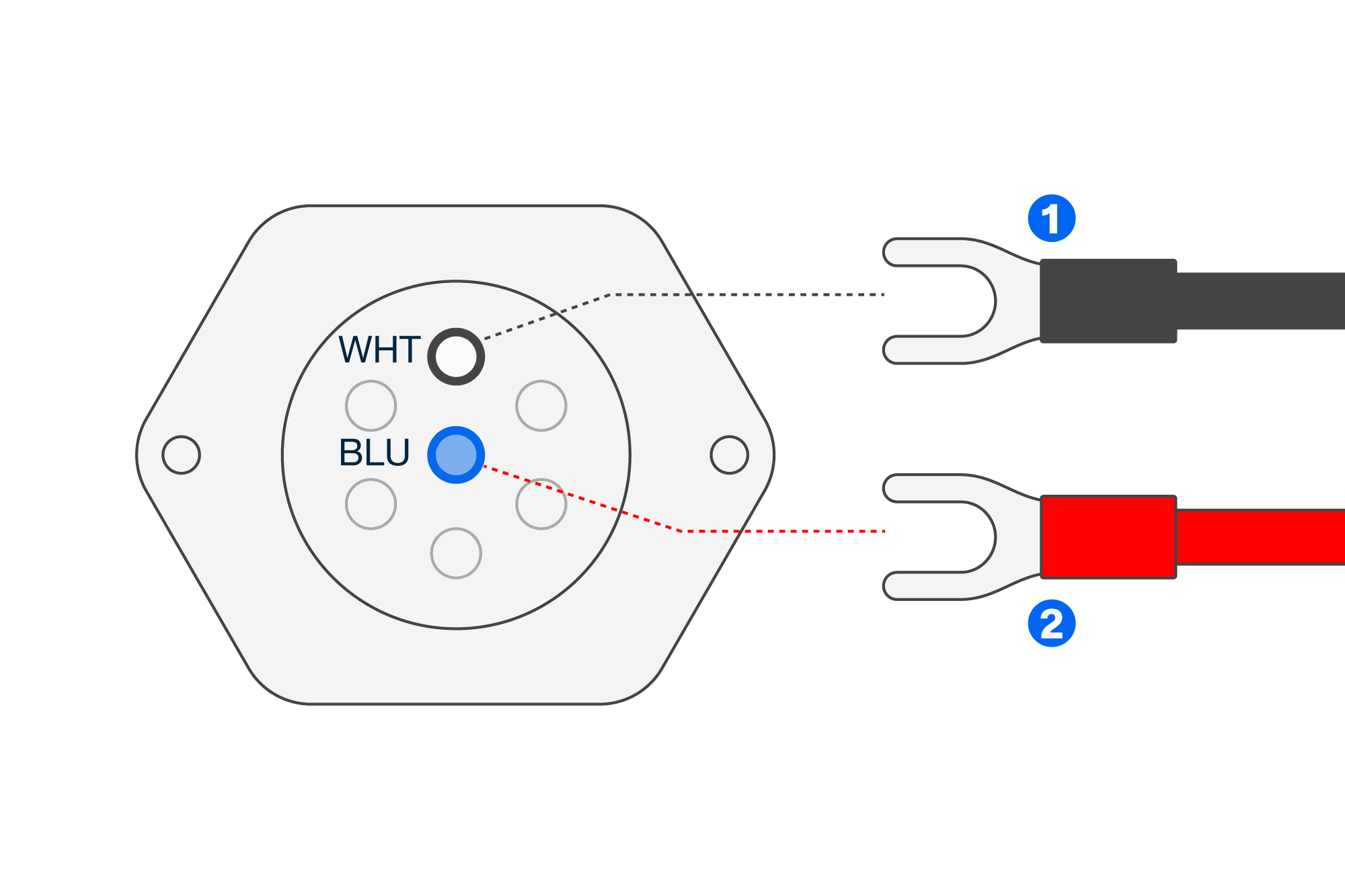

Sluit de zwarte draad (massa) aan op de negatieve aansluiting.
-
Sluit de rode draad (voeding) aan op de blauwe ABS/constante 10–30 V-voedingsaansluiting.
-
-
Schroef de antenne op de zender.
Draai de antenne alleen handvast aan. Gebruik geen moersleutel of ander gereedschap.
-
Bepaal een montagelocatie voor de HW-CL12-zender nabij de voorkant van de aanhangwagen.
Monteer de unit hoog genoeg om langdurige onderdompeling in water te voorkomen. Richt de antenne naar de linker- of rechterzijde van de aanhangwagen, bij voorkeur de zijde die zich het dichtst bij de ontvanger bevindt, en zorg dat de antenne vrij blijft van overlappende hangende draden.
-
Leid het uiteinde met connector van de aangepaste CBL-CL-AABS naar de zender en zet de kabel vast met kabelbinders.
-
Sluit de voeding en de camerakabel aan op de zender.
-
Sluit de GX-12-stekker van de camera aan op de GX-12-aansluiting op de zender.
-
Sluit de mannelijke 2-pins zwarte voedingsconnector op de CBL-CL-AABS aan op de vrouwelijke 2-pins zwarte voedingsconnector op de zender.
-
-
Bevestig dat de ontvanger is geïnstalleerd en valideer vervolgens het koppelen voordat u de zender permanent monteert.
Voltooi Het koppelen van de draadloze verbindingsmodule bevestigen. Als het verbindingslampje niet continu groen blijft, ga dan verder met de foutopsporingsstappen voor de 7-weg- en ontvangervoeding in Probleem oplossen met de draadloze verbindingsmodule.
-
Zet de zender vast met de montageschroeven en een slagschroevendraaier, rol vervolgens overtollige kabel op en bevestig deze aan een stevig, beschermd bevestigingspunt.
Gebruik deze methode wanneer u de zender niet van voeding voorziet via een ABS-module van een aanhangwagen of een 7-wegaansluiting van een aanhangwagen. Werk CBL-CL-AABS om tot vrije kabeluiteinden en sluit deze aan op een geschikte ontstekingsvoedingsbron die PLC-koppeling met de ontvanger op hetzelfde voedingscircuit kan ondersteunen.
-
Schakel het voertuig uit en neem toepasselijke veiligheidsmaatregelen om het asset stil te houden.
-
Trek indien van toepassing de parkeerrem aan.
-
Zet indien van toepassing de rem van de aanhangwagen vast.
-
Plaats indien van toepassing wielblokken.
-
Koppel indien van toepassing de accu los.
-
-
Werk CBL-CL-AABS om tot een kabel met vrije kabeluiteinden.
-
Knip de kabel door op de aangegeven locatie op de kabelboom.
-
Strip de kabelmantel en de aderisolatie zodat ongeveer 0,2 in (5 mm) van de geleider vrijkomt. Gooi het ABS 5-pins connectorgedeelte van de kabel weg.
-
Krimp de zekeringhouder uit de accessoiretas op de rode draad.
-
-
Sluit de rode voedingsdraad aan op een 10–30 V-ontstekingsvoedingsbron en sluit de zwarte massadraad aan op massa.
-
Bevestig dat de ontvanger is geïnstalleerd en valideer vervolgens het koppelen.
Voltooi Het koppelen van de draadloze verbindingsmodule bevestigen voordat u de montage en kabelafwerking voltooit. Als u problemen ondervindt met het koppelen van de draadloze verbindingsmodule, raadpleeg dan Probleem oplossen met de draadloze verbindingsmodule.
Deze installatiehandleiding bevat typische informatie die specifiek is voor producten die zijn vervaardigd op het moment van publicatie. De inhoud van deze gids vormt geen garantie en is uitsluitend bedoeld ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om bij het installeren van deze hardware te voldoen aan alle toepasselijke wetten, verordeningen en privacyrechten in uw rechtsgebied.
Probeer dit product niet te repareren, gebruik geen vervangende onderdelen van derden met dit product en open of wijzig dit product op geen enkele andere manier, behalve in overeenstemming met de producthandleidingen of zoals anderszins geïnstrueerd door Samsara. Het nalaten hiervan kan leiden tot materiële schade, lichamelijk letsel veroorzaken of uw productgarantie ongeldig maken.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie, of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsomstandigheden, kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze instructies kan leiden tot ernstig letsel of de dood.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer geen hardware terwijl het voertuig niet is gezekerd of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat het voertuig moet worden ingeschakeld. Installeer of verstel geen hardware tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de chauffeur, de bediening van de voertuigbesturingen kan belemmeren, of op of in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van brandbare of anderszins gevaarlijke materialen. Deze hardware kan barsten als deze in de buurt van brandbare of andere gevaarlijke materialen wordt geplaatst, wat een risico op brand, verbranding, schok of ander ernstig letsel met zich meebrengt. Dit product bevat condensatoren, die een potentieel brand-, explosie-, elektrische schok- of verbrandingsgevaar kunnen vormen. Raak geen condensatoren aan binnen deze hardware. Hardware kan waterschade oplopen als de afdichting beschadigd is. Niet gebruiken als de afdichting beschadigd lijkt.
Let altijd goed op uw omgeving en rij veilig, houd u aan alle verkeersregels en let te allen tijde op de weg- en rijomstandigheden. Vertrouw er niet op dat het product de chauffeur waarschuwt voor veiligheidsrisico's of botsingen voorkomt. De hardware en bijbehorende software functioneren mogelijk niet zoals bedoeld afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
Houd deze hardware tussen -22°F en 167°F (-30°C en 75°C). Het niet handhaven van deze hardware binnen het gespecificeerde temperatuurbereik kan leiden tot veiligheidsrisico's.
Indien van toepassing moeten voor voertuigen die vanaf eind 2019 zijn geproduceerd, RP1226-kabels/-poorten worden gebruikt (in plaats van J1939-kabels/-poorten) voor alle telematica-apparaten van derden.
Dit symbool op het product of de bijbehorende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huishoudelijke afval mogen worden gemengd. Lever dit product in bij aangewezen inzamelpunten voor correcte verwerking, terugwinning en recycling; daar wordt het kosteloos geaccepteerd.
