HW-CL11 (ontvanger) en HW-CL12 (zender)
De draadloze verbindingsmodule koppelt een op de aanhangwagen gemonteerde zender (HW-CL12) aan een in de cabine gemonteerde ontvanger (HW-CL11), zodat wagenparken met trekker-aanhangwagencombinaties een achteraanzicht van een AHD-camera in de cabine kunnen weergeven zonder een lange GX-12-kabel over de volledige lengte van de combinatie te hoeven aanleggen. De zender voedt de camera via GX-12 en verzendt video draadloos nadat de units zijn gekoppeld. Voor het koppelen wordt powerlinecommunicatie (PLC) gebruikt via het stroomtraject van de ABS van de aanhangwagen op de 7-polige kabel, dus beide units moeten dezelfde voedingslijn delen. Na het koppelen is video draadloos; PLC wordt niet gebruikt voor de videostream. De ontvanger wordt aangesloten op de AI Multicam Hub of HD Camera Connector voor weergave op de monitor in de cabine en heeft een aparte voedingsaansluiting nodig. De draadloze verbindingsmodule is uitsluitend bedoeld voor enkele aanhangwagens en wordt niet gegarandeerd voor dubbele of driedubbele aanhangwagens.
Gebruik dit onderwerp om het juiste installatietraject te kiezen en volg daarna de gekoppelde handleidingen voor zender en ontvanger. Installeer de eerste zender en ontvanger op één gekoppelde trekker-aanhangwagencombinatie, zodat u de PLC-koppeling kunt bevestigen voordat u aanvullende installaties uitrolt. De koppeling kan pas worden bevestigd wanneer beide units op hetzelfde trekker-aanhangwagenpaar zijn geïnstalleerd.
Opmerking
Sommige voertuigen bevatten een elektrisch ruisfilter tussen de accu en de ABS-voedingsbus van de aanhangwagen. Dat filter kan het PLC-koppelingssignaal blokkeren. Voed de ontvanger vanaf dezelfde zijde van het filter als de zender. Daarvoor kan het nodig zijn om voeding van buiten de cabine af te nemen.
Voltooi de installatie in deze volgorde:
-
Installeer de ontvanger in de cabine met behulp van de Installatiehandleiding voor de ontvanger van de draadloze verbindingsmodule en kies een voedingsbron uit het onderstaande voedingstraject van de ontvanger.
-
Installeer de zender op de aanhangwagen met behulp van de Installatiehandleiding voor de zender van de draadloze verbindingsmodule en kies een voedingsmethode uit het onderstaande installatietraject van de zender.
-
Voordat u een van beide units permanent monteert, voltooit u De koppeling van de draadloze verbindingsmodule bevestigen (voedingslampje continu rood en verbindingslampje continu groen op beide units, en videobeeld van de achtercamera op de monitor in de cabine).
-
Als de verbinding mislukt, raadpleeg dan Probleem oplossen met de draadloze verbindingsmodule en keer daarna terug naar de bijbehorende installatiemethode als u de voeding moet wijzigen.
Kies het voedingstraject voor de HW-CL12 dat overeenkomt met de aanhangwagen. Begin met ABS wanneer dit beschikbaar is; als koppelen via ABS-voeding mislukt, schakel dan over op de 7-polige methode en raadpleeg Probleem oplossen met de draadloze verbindingsmodule Open daarna de zenderhandleiding voor de bijbehorende procedure:
-
Voeding via ABS-module: Wanneer de aanhangwagen een toegankelijke 5-polige ABS-connector heeft (doorgaans aanhangwagens die na 1999 zijn geproduceerd; geen specialistische uitrusting zoals diepladeropleggers), installeert u met CBL-CL-AABS op de ABS-aansluiting. Volg De zender installeren met voeding via de ABS-module in de Installatiehandleiding voor de zender van de draadloze verbindingsmodule.
-
7-polige voeding: Wanneer de ABS-connector niet beschikbaar is, de kabelloop van de ABS te kort is of PLC van de ABS-module het koppelen blokkeert, werkt u CBL-CL-AABS om naar vrije kabeluiteinden en voedt u vanaf het ABS-/constante circuit van de 7-polige aansluiting van de aanhangwagen. Volg De zender installeren met 7-polige voeding in de Installatiehandleiding voor de zender van de draadloze verbindingsmodule.
-
Niet-aanhangwageninstallatie: Wanneer u niet installeert op een standaard ABS- of 7-polig traject van een aanhangwagen, werkt u CBL-CL-AABS om naar vrije kabeluiteinden en sluit u deze aan op een geschikte 10–30 V-voedingsbron op contact en massa. Volg De zender installeren op een niet-aanhangwagenasset in de Installatiehandleiding voor de zender van de draadloze verbindingsmodule.
Beoordeel de voedingsbronnen voor de HW-CL11 in deze volgorde. Gebruik een multimeter om te bevestigen dat de geselecteerde bron 12 V is, met het contact mee schakelt (tenzij u constante voeding voor parkeermodus nodig hebt) en dezelfde voedingsbron deelt als de zender, zodat PLC de zender kan bereiken. Open daarna de Installatiehandleiding voor de ontvanger van de draadloze verbindingsmodule voor de bijbehorende procedure:
-
RP1226-poort met CBL-MC-RP1226-PWR
-
RP1226-poort zonder CBL-MC-RP1226-PWR
-
Zekeringkast (contactzekering voor aanhangwagenvoeding van ABS)
-
Tik rechtstreeks op de ABS-lijn
Opmerking
Wanneer de camera actief moet blijven tijdens de parkeermodus, sluit u deze aan op een constante voedingsbron die niet met het contact mee schakelt, terwijl u de ontvanger nog steeds aan dezelfde zijde van een eventuele PLC-filter houdt als de zender.

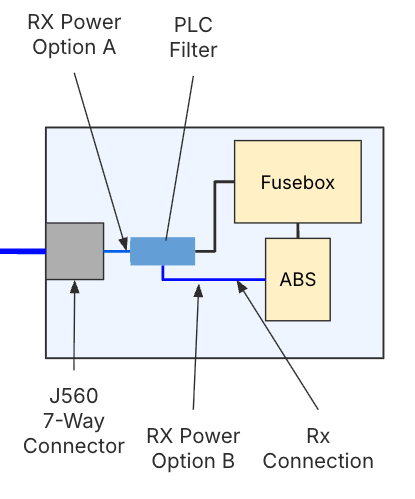

Als u rechtstreeks op de ABS-lijn tikt en eerdere voedingsopties geen gekoppelde verbinding tot stand brengen, voed de ontvanger dan vanaf de 7-polige zijde van een eventueel filter tussen accuvoeding en de 7-polige aansluiting, of vanaf de zijde die is verbonden met de ABS-ECU van de trekker, zodat beide units hetzelfde voedingscircuit delen. Raadpleeg Probleem oplossen met de draadloze verbindingsmodule voor foutopsporingsstappen.
