HW-CL11 (ontvanger) en HW-CL12 (zender)
Gebruik deze stappen wanneer de ontvanger van de draadloze verbindingsmodule (HW-CL11) en de zender (HW-CL12) niet koppelen, het verbindingslampje niet continu groen blijft branden of de monitor in de cabine de achteruitrijcamera niet weergeeft. Het koppelen is afhankelijk van powerlinecommunicatie (PLC) via het ABS-voedingscircuit van de aanhangwagen binnen dezelfde trekker-aanhangwagencombinatie. Beide units moeten hetzelfde voedingstraject delen. De draadloze verbindingsmodule is uitsluitend bedoeld voor enkele aanhangwagens.
Begin met Het koppelen van de draadloze verbindingsmodule bevestigen. Als de verbinding nog steeds mislukt, gebruikt u de ledstatussen van de ontvanger om de storingsmodus vast te stellen en doorloopt u vervolgens de procedures voor probleemoplossing van de voeding van zender en ontvanger. Raadpleeg voor installatietrajecten Draadloze verbindingsmodule - Installatietrajecten.
Gebruik het patroon van het groene verbindingslampje van de ontvanger en de status van de monitor in de cabine om de huidige verbindingsstatus vast te stellen.
|
Staat |
Wat het betekent |
Groen verbindingslampje |
Gedrag van de monitor |
||
|---|---|---|---|---|---|
|
1 |
De ontvanger is ingeschakeld, maar heeft geen zender-ID via PLC ontvangen. |
Langzaam knipperen, ongeveer 1,75 seconden per cyclus |

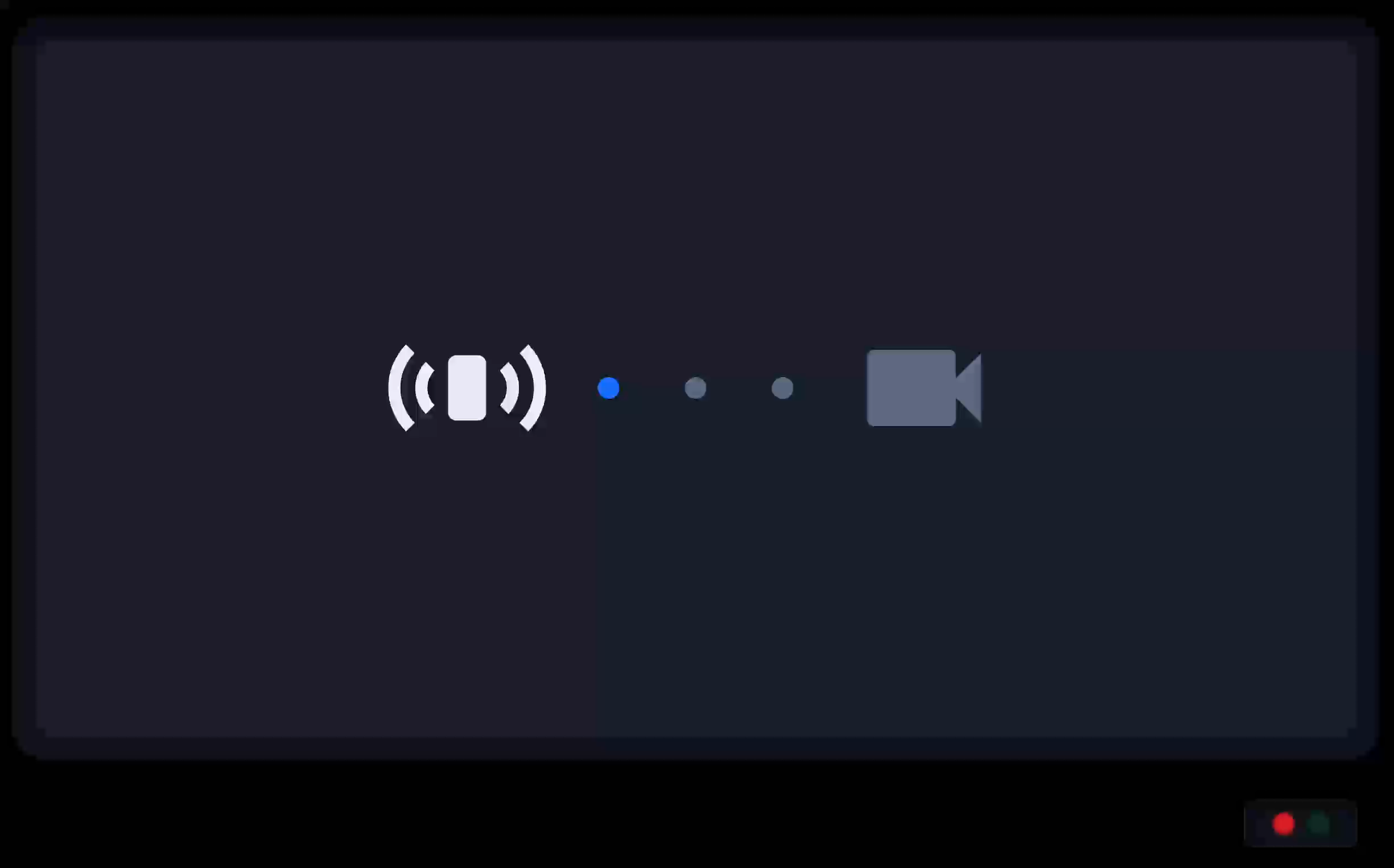

Zoekdiagram met een voortgangsindicator met drie puntjes (drie statische punten met verspringende blauwe en inactieve statussen; cyclus van 8 tellen over ongeveer 4 seconden) |
||
|
2 |
De ontvanger heeft een zender-ID via PLC ontvangen en brengt de draadloze verbinding tot stand. |
Snel knipperen, ongeveer 0,2 seconden per cyclus |

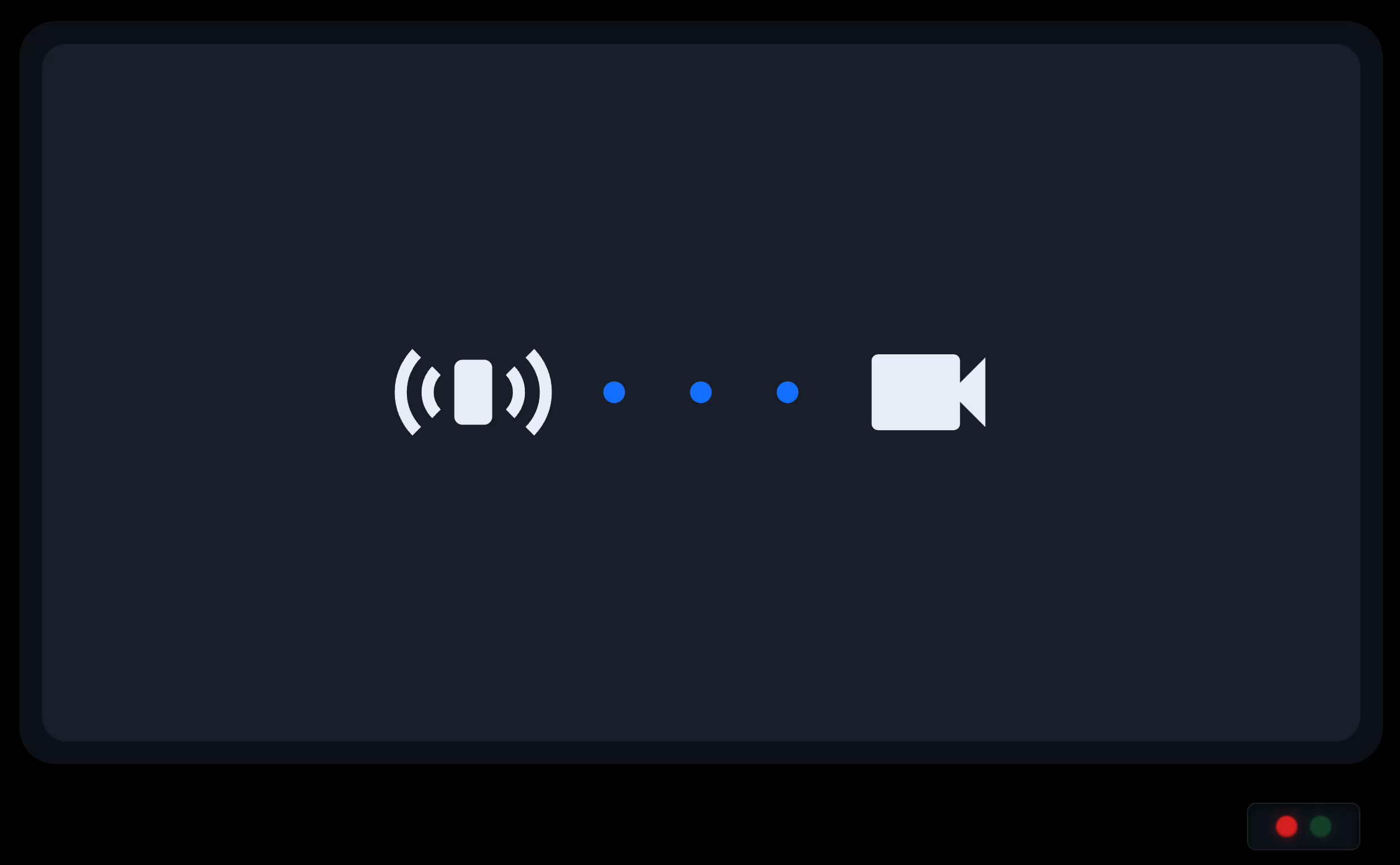

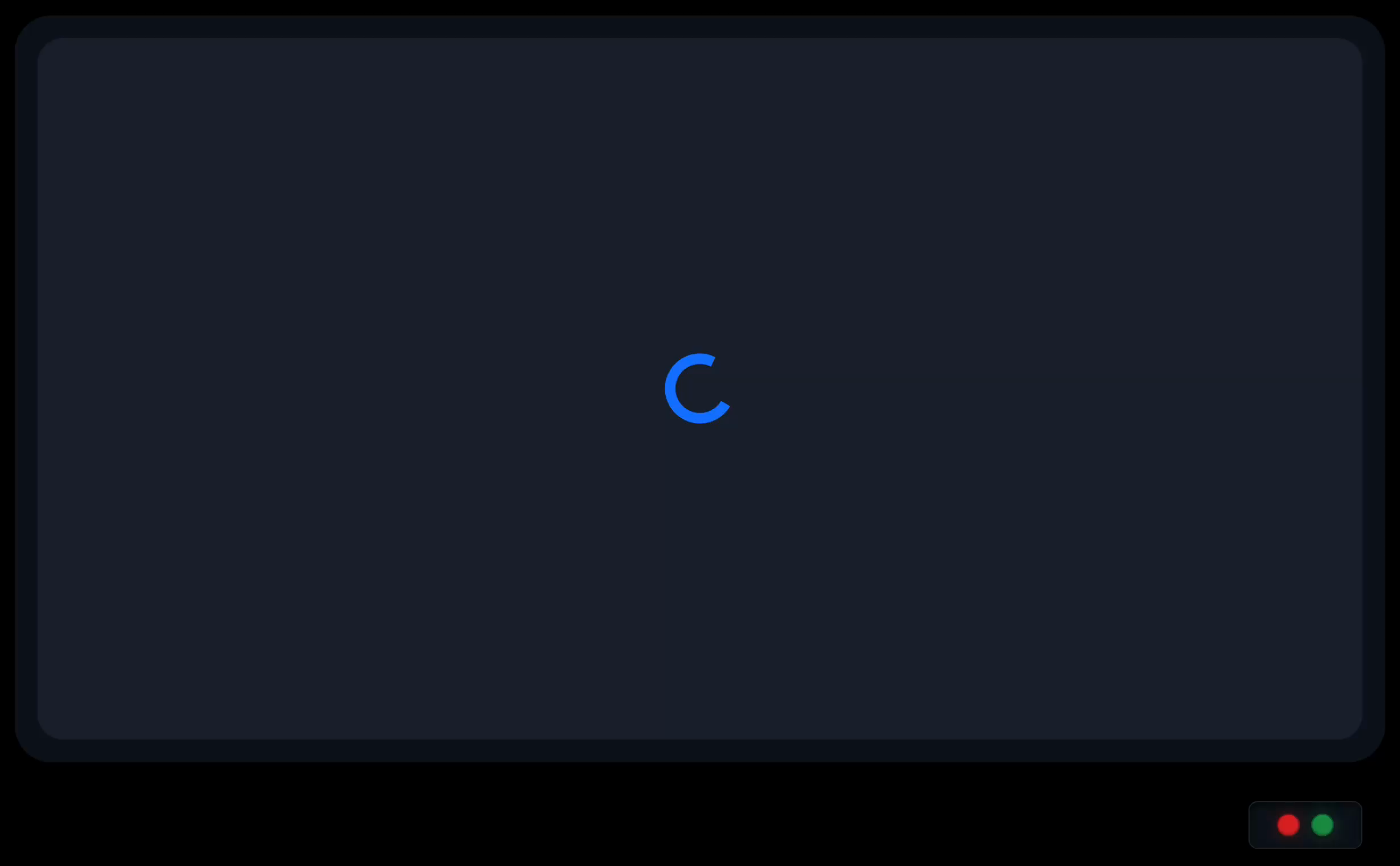

Alle drie de puntjes zijn blauw en het camerapictogram is wit; daarna verandert de monitor naar een laadspinner |
||
|
3 |
Normale werking: de draadloze verbindingsmodule is tot stand gebracht en de zender ontvangt een AHD-videostream van de camera. |
Continu |

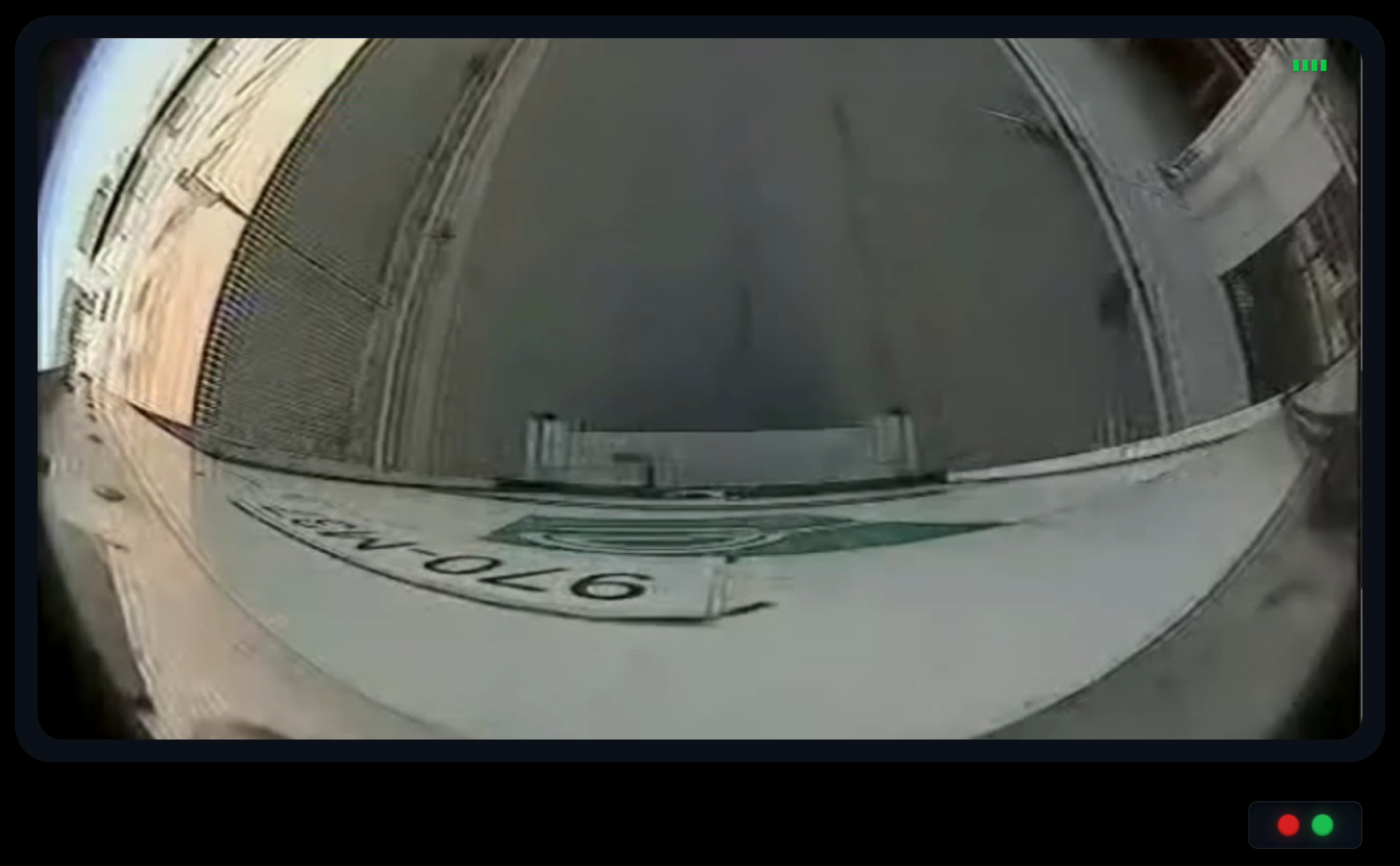

Groene statusbalken rechtsboven met een live videostream |
||
|
4 |
De draadloze verbindingsmodule is tot stand gebracht, maar de zender detecteert geen AHD-videostream op de camera-ingang. |
Dubbel knipperen, ongeveer 1,5 seconden per cyclus met een pauze van ongeveer 675 ms |

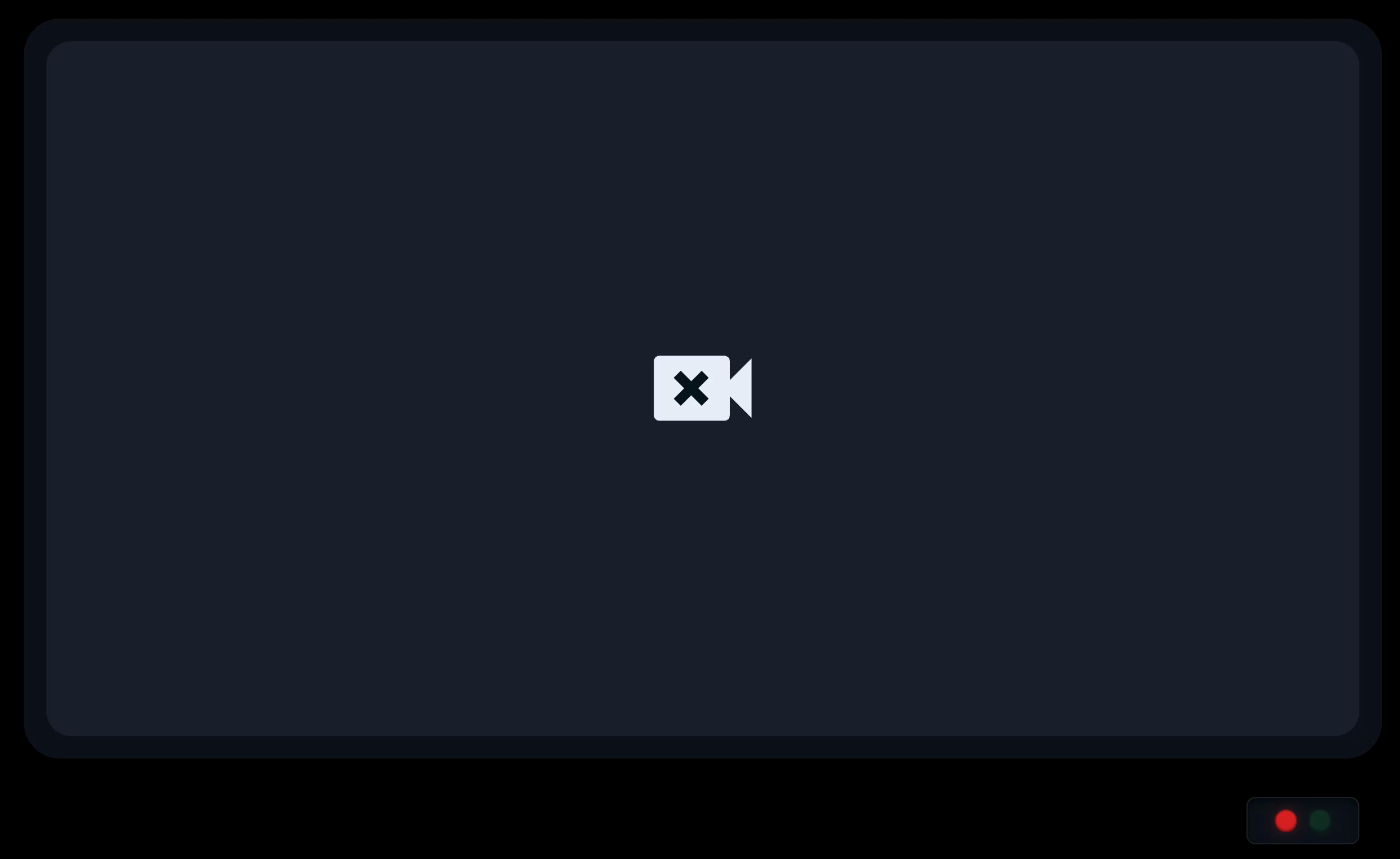

Pictogram voor geen camera gedetecteerd |
Wanneer de ontvanger in staat 1 of 2 blijft, of het verbindingslampje nooit continu groen wordt, gaat u verder met de procedures voor probleemoplossing van de voeding van zender en ontvanger. Wanneer de ontvanger staat 4 bereikt, controleert u de GX-12-aansluiting van de camera en de cameravoeding bij de zender.
Gebruik deze procedure wanneer de zender via CBL-CL-AABS wordt gevoed bij de 5-polige ABS-aansluiting van de aanhangwagen en de verbinding niet koppelt. PLC van de ABS-module van de aanhangwagen kan het koppelen tussen de zender en ontvanger blokkeren.
Zo herkent u dit probleem: de verbinding koppelt pas nadat u de 5-polige aansluiting van CBL-CL-AABS naar de ABS-module hebt losgekoppeld.
-
Verwijder en monteer de antennes van de zender en ontvanger opnieuw.
Draai elke antenne met de hand vast. Gebruik geen steeksleutel of ander gereedschap.
-
Plaats de ontvanger op de passagiersstoel en test het koppelen opnieuw.
-
Zoek de 5-polige aansluiting van CBL-CL-AABS naar de ABS-module.
-
Koppel deze 5-polige aansluiting los en test het koppelen van de verbinding opnieuw.
-
Wanneer het koppelen slaagt met de 5-polige aansluiting open, beschouwt u de ABS-module als de bron van PLC-interferentie.
-
Verwijder CBL-CL-AABS, herstel de oorspronkelijke 5-polige ABS-aansluiting en installeer de voeding van de zender met de 7-wegmethode in de Draadloze verbindingsmodule - Installatiehandleiding voor zender en ontvanger.
Gebruik deze procedure wanneer de zender al 7-wegvoeding gebruikt en het verbindingslampje nog steeds niet continu groen blijft branden. Het huidige voedingstraject van de ontvanger kan onverenigbaar zijn met de 7-wegvoedingsconfiguratie, of de units delen mogelijk niet dezelfde voedingslijn voor PLC.
-
Controleer of de 7-wegkabel tussen trekker en aanhangwagen is aangesloten en of beide units een continu rood voedingslampje hebben.
-
Wijzig de voedingsbron van de ontvanger zodat deze hetzelfde ABS-voedingstraject van de aanhangwagen deelt als de zender.
Volg Probleemoplossing voor ontvangervoeding vanaf RP1226 of Probleemoplossing voor ontvangervoeding met een alternatieve bron en test het koppelen daarna opnieuw.
-
Wanneer de verbinding nog steeds mislukt, keert u terug naar de opties voor ontvangervoeding in de Draadloze verbindingsmodule - Installatiehandleiding voor zender en ontvanger en beoordeelt u de volgende voedingsbron in volgorde.
Gebruik deze procedure wanneer de ontvanger via het RP1226-traject met CBL-MC-RP1226-PWR wordt gevoed en PLC geen verbinding maakt. Controleer eerst de ledstatus van de ontvanger en sluit vervolgens interferentie van de ABS van de zender uit voordat u kabels vervangt.
-
Gebruik de led- en monitorstatussen van de ontvanger om de verbindingsstatus te bevestigen.
-
Volg de stappen in Probleemoplossing voor voeding van ABS-module van de zender om te bevestigen of het ABS-voedingstraject van de zender het koppelen blokkeert.
-
Wanneer PLC nog steeds geen verbinding maakt en u de ABS-module hebt uitgesloten, voedt u de ontvanger met CBL-CL-APWR in plaats van met CBL-MC-RP1226-PWR.
-
Schakel beide units uit en weer in en controleer of het verbindingslampje continu groen wordt.
Gebruik deze procedure wanneer de ontvanger met alle eerdere voedingsbronnen nog steeds geen verbinding maakt. Sommige trekkers bevatten een filter tussen de accuvoeding en het 7-weg-ABS-circuit. Dat filter kan PLC blokkeren, tenzij de ontvanger aan dezelfde zijde van het filter wordt gevoed als de zender.
-
Sluit de ontvanger rechtstreeks aan op ontstekingsvoeding via de zekeringkast of een blootliggende ontstekingsdraad met CBL-CL-APWR.
-
Schakel beide units uit en weer in en controleer of PLC verbinding maakt (verbindingslampje continu groen).
Wanneer PLC nog steeds niet werkt, gaat u ervan uit dat een inline PLC-filter waarschijnlijk de oorzaak is.
-
Zoek de blauwe ABS-draad in de cabine of onder de motorkap, idealiter in de buurt van de 7-weg-stekkerdoos of de stroomverdeelkast in het motorcompartiment.
-
Voed de ontvanger vanaf dat circuit aan de ABS-zijde zodat de ontvanger en zender zich aan dezelfde zijde van een eventueel filter bevinden ten opzichte van de 7-weg-aansluiting.
-
Schakel beide units uit en weer in en controleer of het verbindingslampje continu groen wordt.
-
Bevestig het beeld van de achteruitrijcamera op de monitor in de cabine.
