En vous inscrivant à EBPMS, vous comprenez qu'il s'agit d'une offre de pré-lancement telle que définie dans les Conditions d'utilisation de Samara.
Lors de l'installation du boîtier télématique d'actifs Samsara AG53, il est crucial de sélectionner la bonne combinaison de câble et d'adaptateur pour garantir la compatibilité avec le système de freinage électronique (EBS) de votre remorque. Ce sujet fournit des tableaux de référence indiquant les fournisseurs EBS pris en charge et les exigences en matière de câbles, ainsi que des conseils pour utiliser la plaque de charge de la remorque afin d’identifier le système installé.
Utilisez le tableau ci-dessous pour identifier les câbles Samsara et les câbles adaptateurs appropriés nécessaires pour connecter le boîtier télématique d'actifs AG53 aux unités de système de freinage électronique (EBS) prises en assistance. La compatibilité varie selon le fournisseur et la génération d'EBS, il est donc essentiel de vérifier avant de brancher, car les suppositions et les diagnostics ne font pas bon ménage.
|
Modèle EBS |
Câble adaptateur |
Câble de boîtier télématique d'actifs |
|---|---|---|
|
(Connecteur d'entrée-sortie) |
Pas nécessaire. |
CBL-AG-BEBS-KBG2 (câble en Y avec connecteurs noirs) |
|
(Connecteur d'entrée-sortie) |
Pas nécessaire. |
CBL-AG-BEBS-KB22 (câble en Y avec des connecteurs gris) |
|
(Port DIAG) |
CBL-BEBS-HAL3 (Connecteur DIN 4 broches pour Haldex Gen 3) |
CBL-AG-BEBS-4DIN (Connecteur AG53 vers DIN 4 broches) |
|
(Port TCAN) |
CBL-BEBS-HAL4 (Connecteur DIN 4 broches pour Haldex Gen 4) |
CBL-AG-BEBS-4DIN (Connecteur AG53 vers DIN 4 broches) |
|
(Port du sous-système) |
CBL-BEBS-WABE (Sous-système Wabco vers connecteur DIN à 4 broches) |
CBL-AG-BEBS-4DIN (Connecteur AG53 vers DIN 4 broches) |
La plaque de charge de la remorque peut aider à identifier la marque et le modèle de l'EBS, ce qui est essentiel pour sélectionner le câble et l'adaptateur Samsara corrects. Utilisez les exemples ci-dessous pour associer les marquages de la plaque de charge avec le fournisseur EBS correspondant.
|
Fournisseur EBS |
Exemples de marquages de plaques de charge |
|---|---|
|

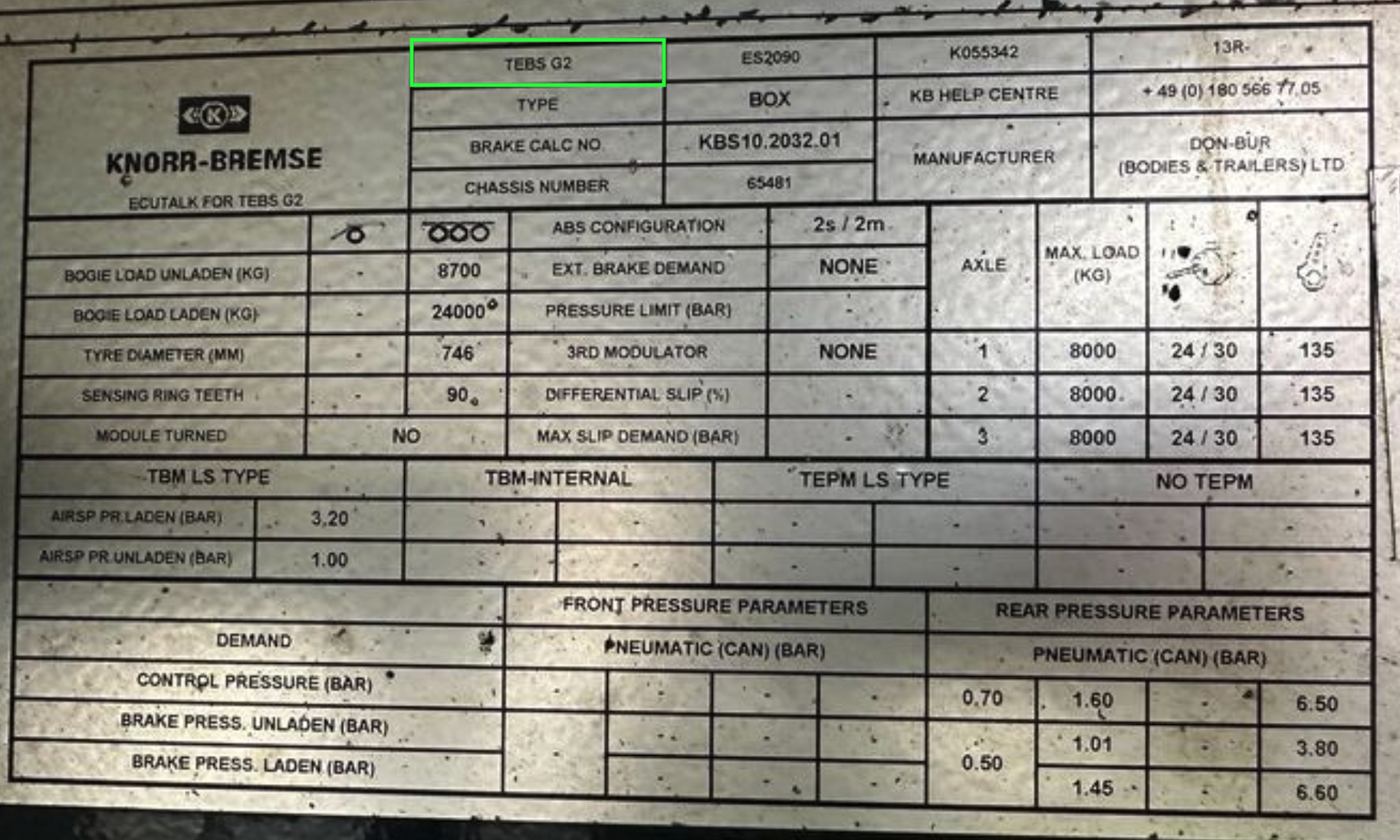

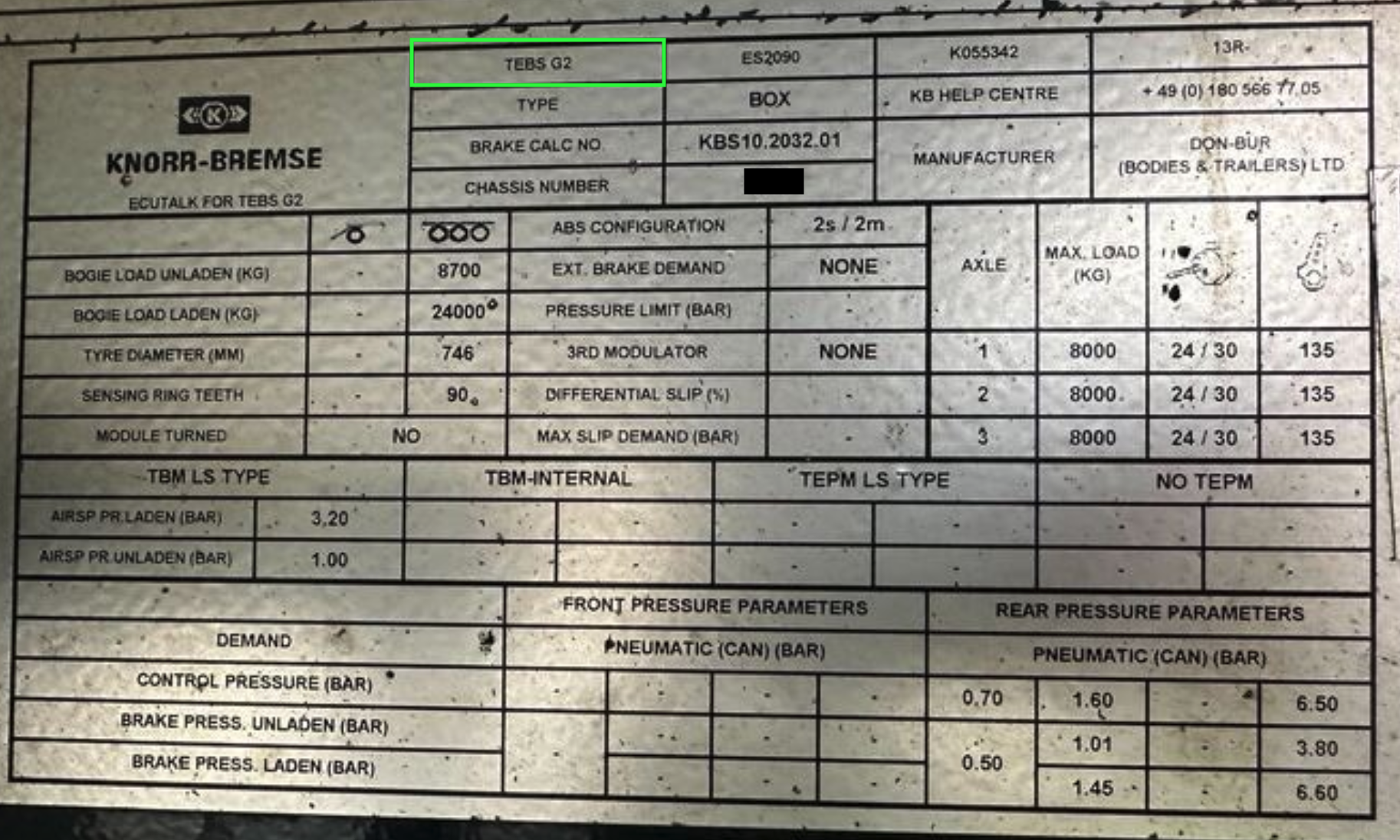

Knorr G2/G2.1 |
|
|

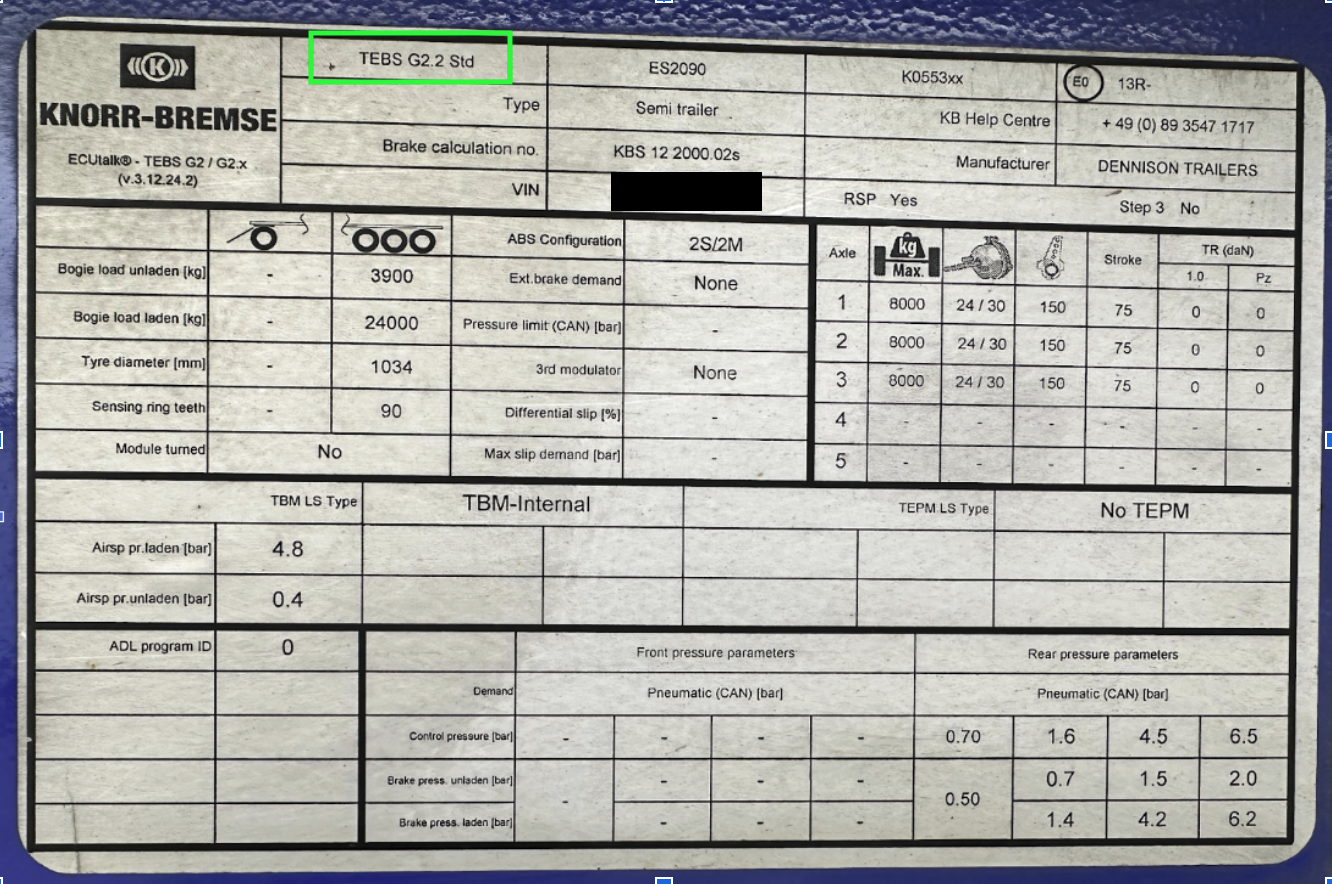

Knorr G2.2 |
|
|

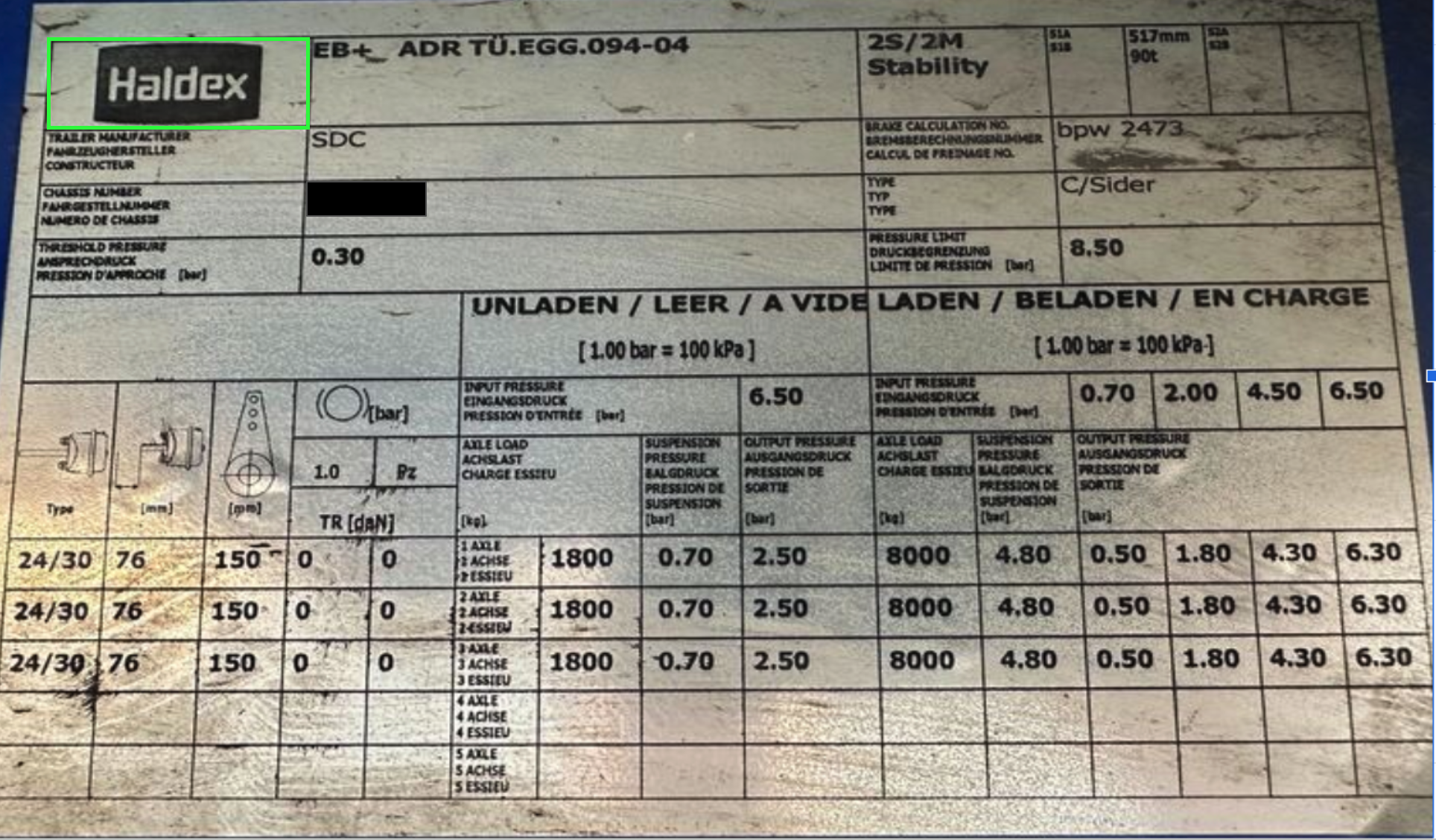

Haldex Gen 3 |
|
|

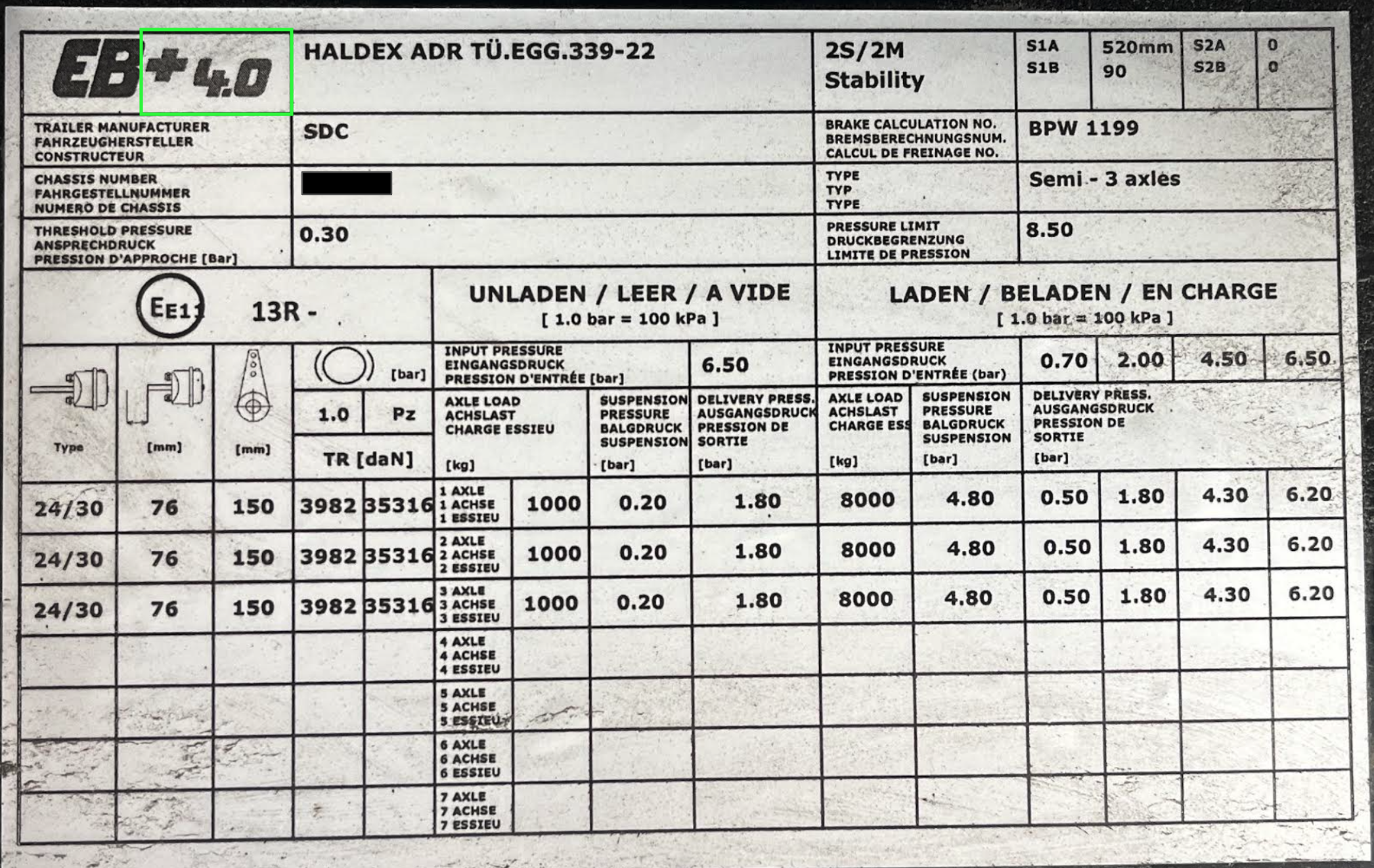

Haldex Gen 4 |
|
|

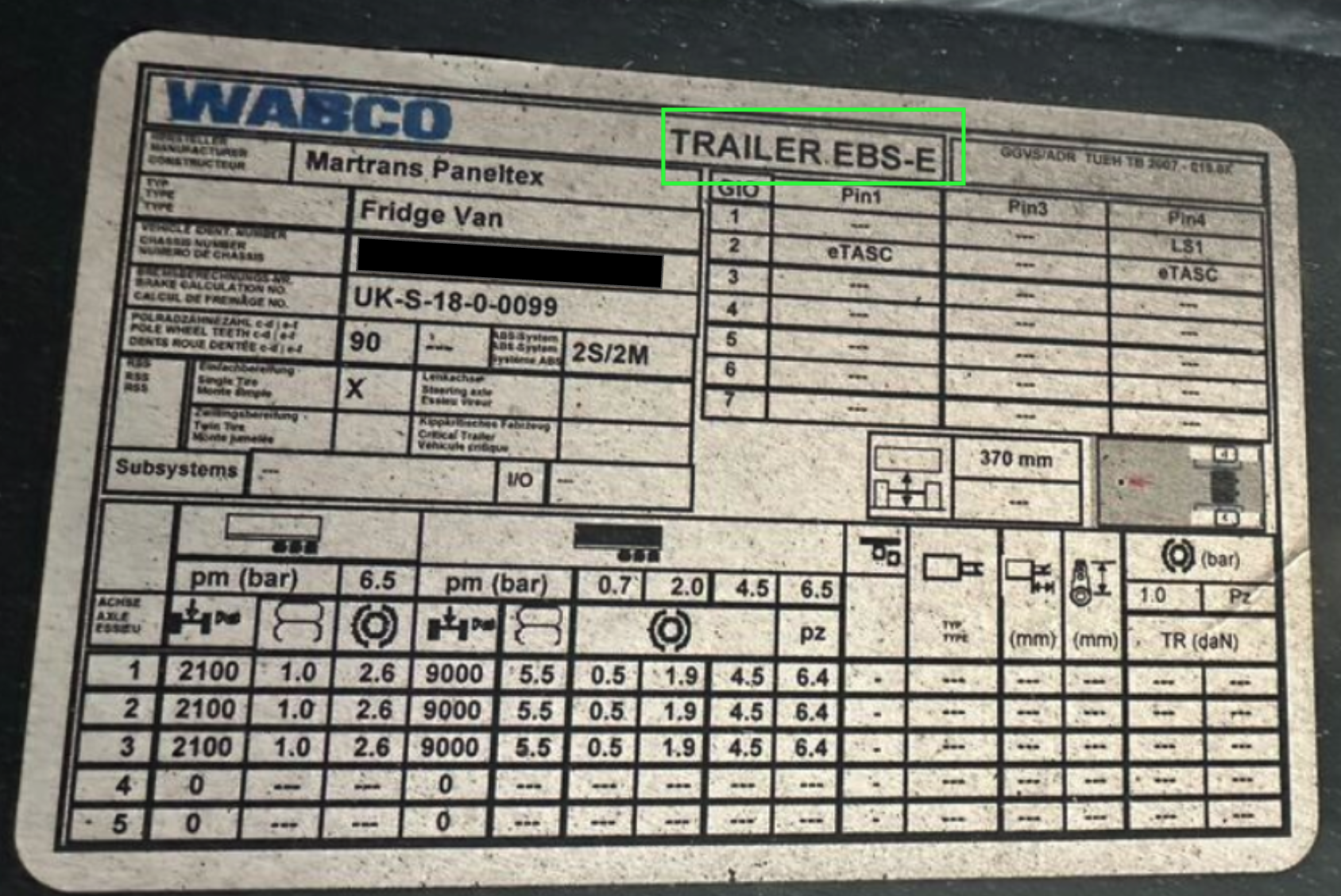

Wabco Gen E |
|
