Dépannage ABS pour les boîtiers télématiques d'actifs motorisés (AG)

Test de puissance du camion:

1. Marchez jusqu'à l'avant de la remorque et localisez le câble à 7 voies reliant le camion à la remorque.

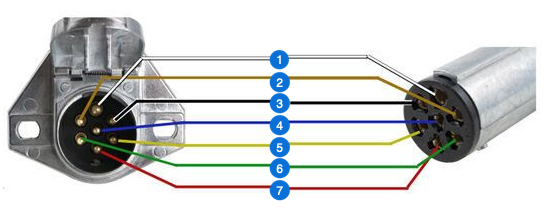

2. Déconnectez le câble à 7 voies tout en le gardant connecté au camion. Utilisez un voltmètre pour tester la tension, en validant que le camion fournit de l'énergie à la remorque. Utilisez le guide de brochage suivant comme référence (la broche centrale est l’alimentation de l'ABS).

   Terre Feux de jour Feux de recul ABS / Puissance Auxiliaire Feu de virage à gauche Feu de virage à droite Feu de freinage

3. Si moins de 9V est détecté, il peut y avoir un fusible de remorque ABS grillé ou un circuit électrique de remorque ABS défectueux. Consultez un professionnel pour des tests supplémentaires.

4. Si le voltmètre détecte une tension supérieure à 9 volts, rebranchez le câble à 7 voies et passez à l'étape suivante.

Testez la puissance de la remorque motorisée:

1. Localisez et débranchez le câble Samsara sous la remorque.

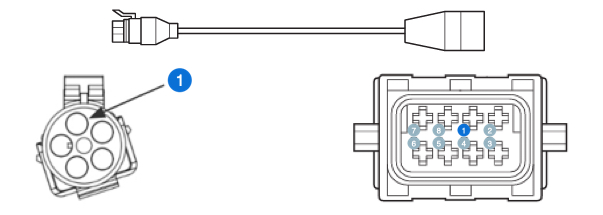

2. Utilisez un voltmètre pour tester la tension à la broche 1 dans le port de la remorque, validant que la remorque fournit de l'énergie à l'AG. Utilisez le guide de brochage suivant comme référence.

   Puissance ABS

3. Si de l'énergie est détectée à la broche 1, contactez l'Assistance ou passez à l'étape suivante si aucune énergie n'est détectée.

4. Inspectez les fils reliant le port à 7 voies au port ABS à 5 broches, près de l'essieu arrière, pour voir s'ils sont endommagés ou si un ou plusieurs fils sont déconnectés. Branchez ou remplacez les fils selon le cas.

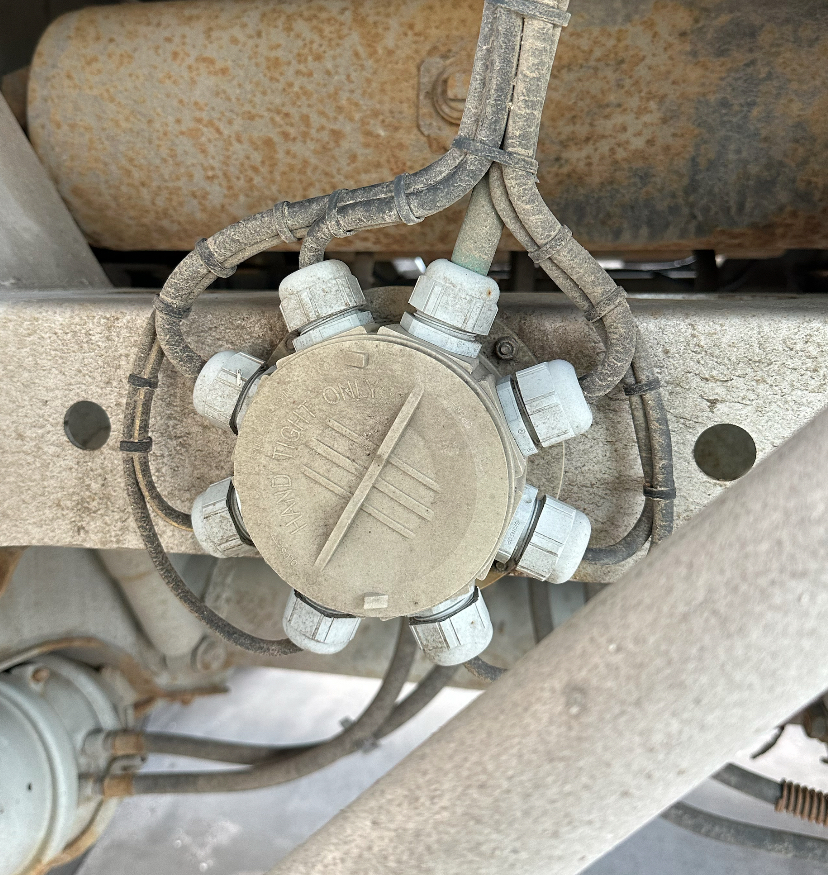

5. Ouvrez la boîte de jonction à l'avant de la remorque et testez les connexions pour vous assurer qu'elles reçoivent de l'énergie lorsque le câble à 7 voies est branché.
