Chaque boîtier télématique de véhicule (VG) prend en charge les entrées auxiliaires pour connecter des appareils supplémentaires. En utilisant le câble CBL-VG-CAUX, vous pouvez connecter jusqu'à cinq lignes auxiliaires directement au VG54 ou VG55. Cette configuration vous permet de chaîner plusieurs accessoires, tels que des boutons d'alarme ou des boutons de confidentialité, tout en fournissant toujours des entrées auxiliaires pour les lignes inutilisées. De plus, si nécessaire, vous pouvez également installer le Hub d’entrées auxiliaires (ACC-AUX) pour connecter jusqu'à huit entrées supplémentaires.

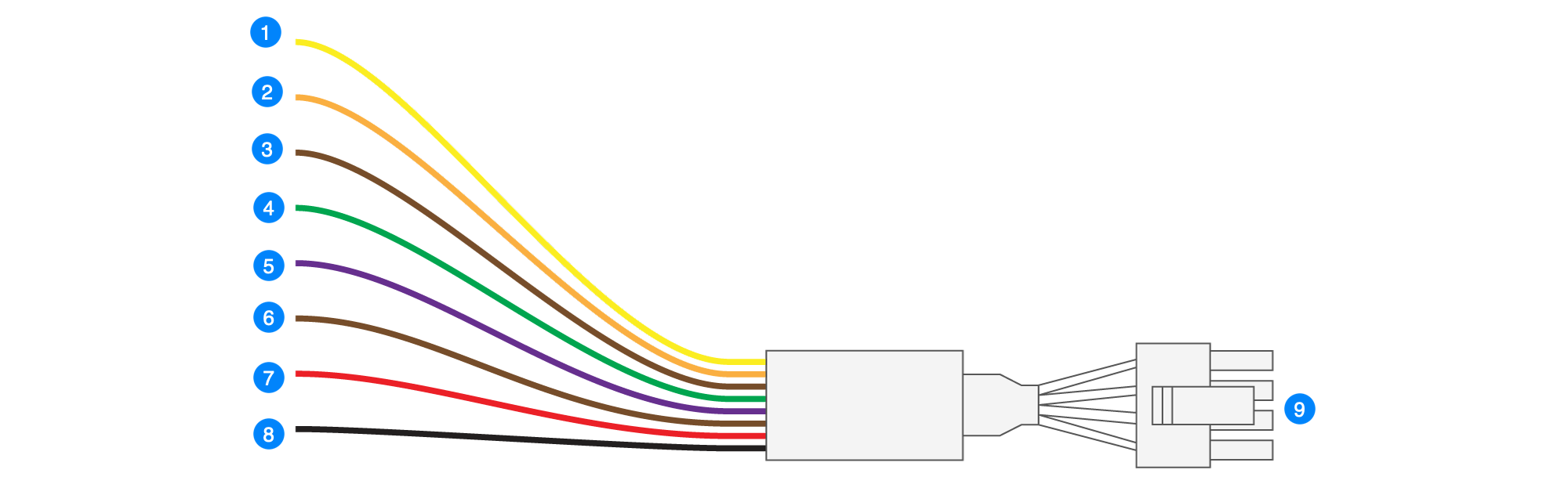

Le câble CBL-VG-CAUX, compatible avec les modèles VG54 et VG55, utilise les lignes d'entrée auxiliaires 1 à 5. Lorsque le hub d’entrées auxiliaires (ACC-CAUX) est utilisé, ces entrées correspondent aux lignes d'entrée 6 à 13. Le tableau suivant spécifie le matériel approprié pour chaque ligne d'entrée auxiliaire :
|
Couleur du fil |
Description |
||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
Jaune |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Orange |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Marron |
Entrée AUX 3 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Vert |
Entrée AUX 4 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Violet |
Entrée AUX 5 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Bleu |
Sortie AUX 1 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Rouge |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Noir |
Terre |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
— |
Connecteur d'entrées auxiliaires |
|||||||||||||||||||||||||||||||||||||||||||||||
|
[a] Ne pas utiliser si le bouton d'alarme Samsara est installé. [b] Ne pas utiliser si le bouton de confidentialité Samsara est installé. [c] La source de tension est la batterie d'actif, donc la tension reste constante même lorsque le moteur du véhicule est éteint. |
|||||||||||||||||||||||||||||||||||||||||||||||||

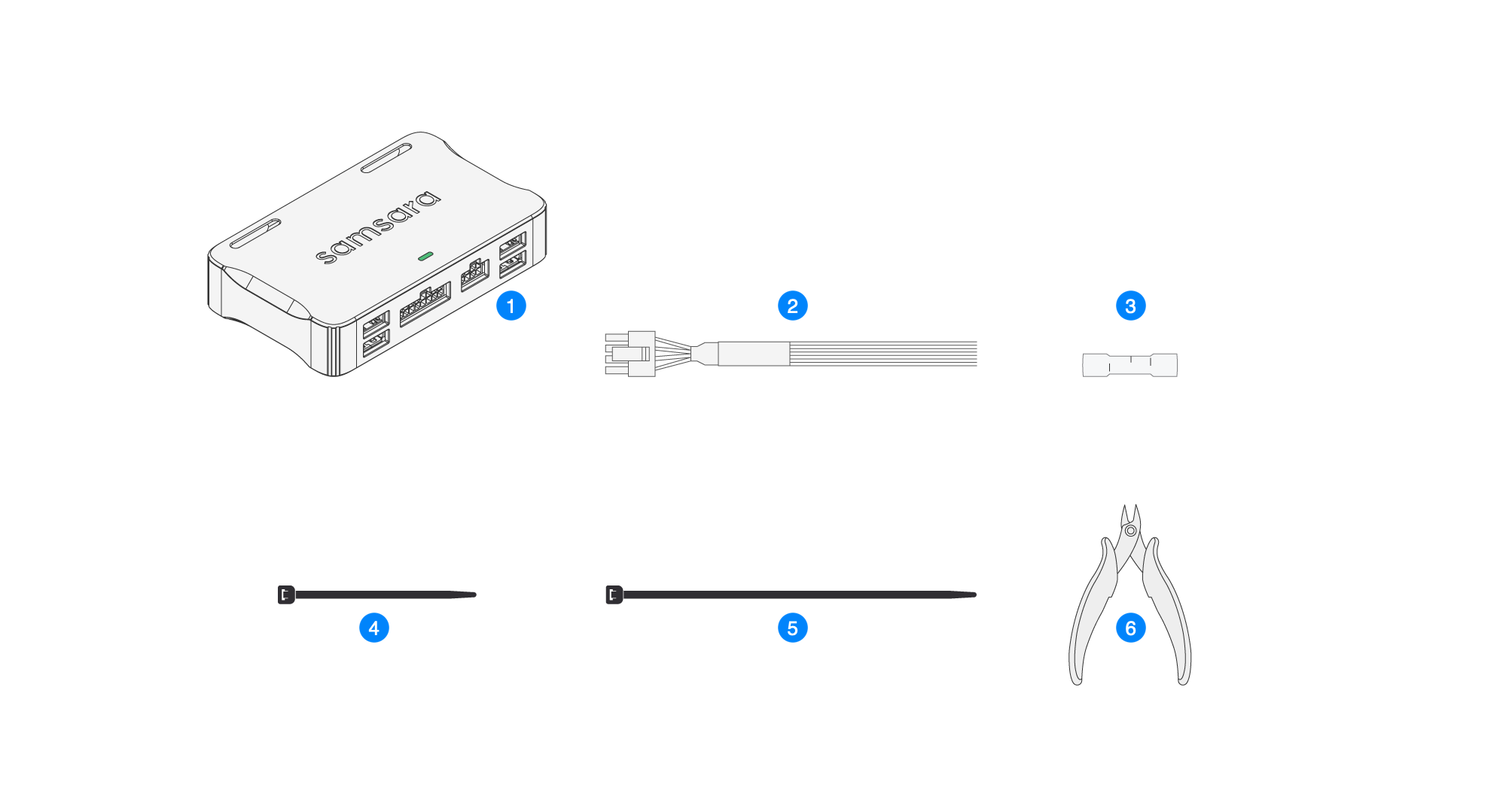

Éléments requis
|
Quantité |
Description |
|
|---|---|---|
|
|
1 |
Boîtier télématique de véhicule |
|
|
1 |
Câble auxiliaire accessoire |
|
|
8 |
Connecteur bout à bout |
|
|
8 |
Petits serre-câbles, fins (sac pour câbles) |
|
|
2 |
Grands serre-câbles, fins (boîtier du VG) |
|
|
1 |
Couteaux affleurants (non fournis) |
Pour connecter des entrées auxiliaires à votre VG :
-

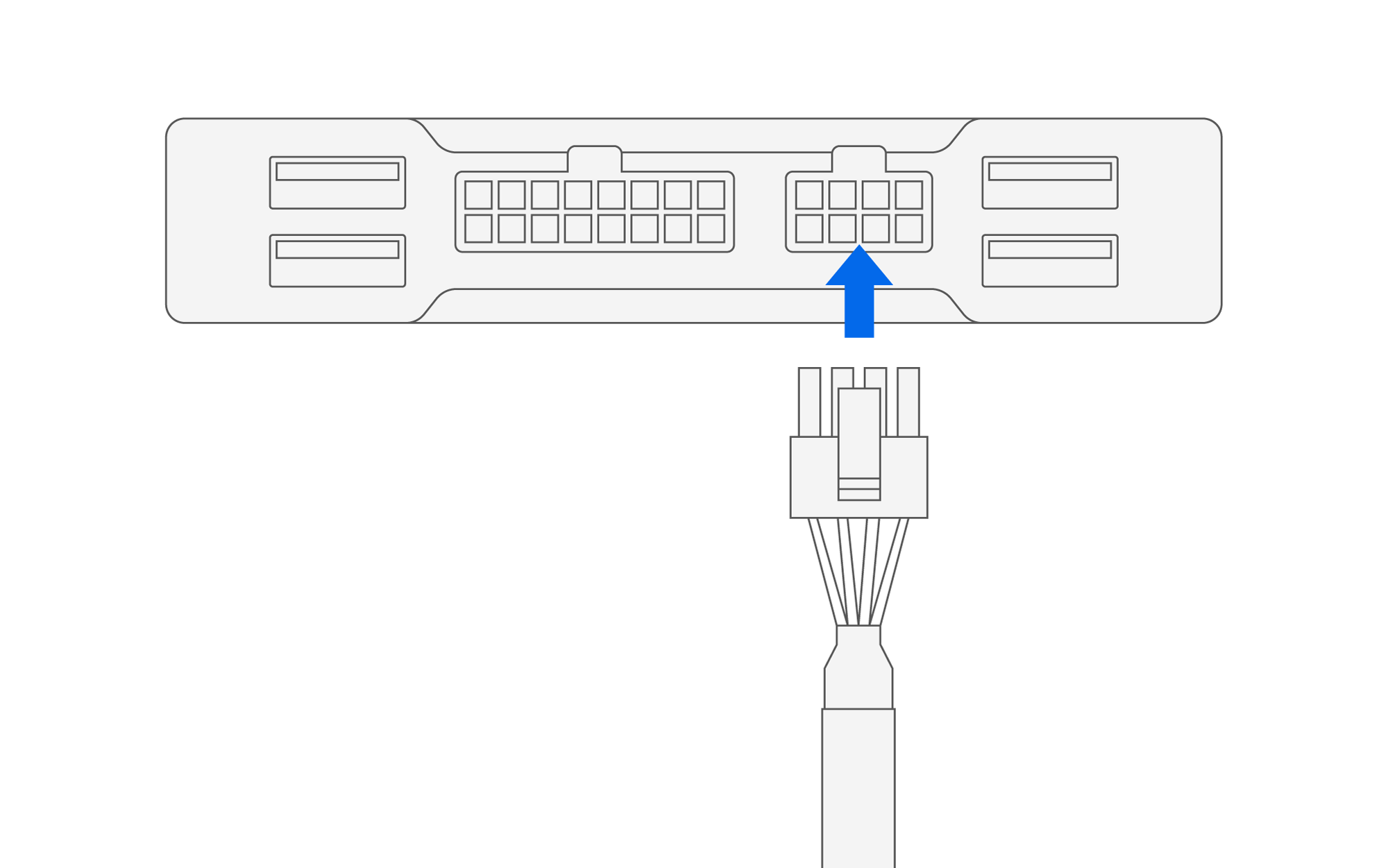

Connectez le câble Samsara au port 8 broches du VG.
-
Identifiez la bonne couleur de fil pour connecter votre équipement à l’entrée auxiliaire.
Pour plus d’informations, consultez Mappage des entrées du câble.
-

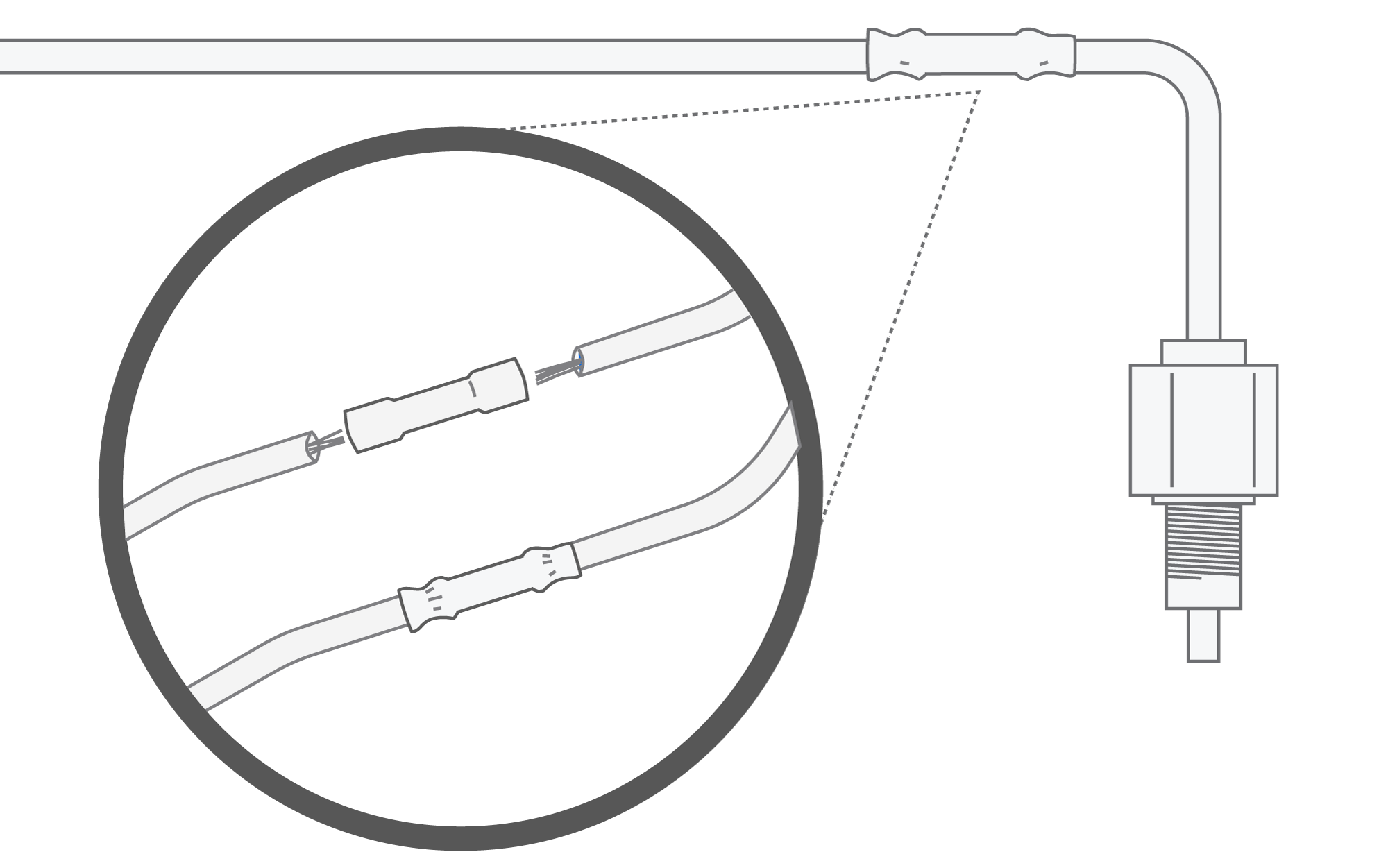

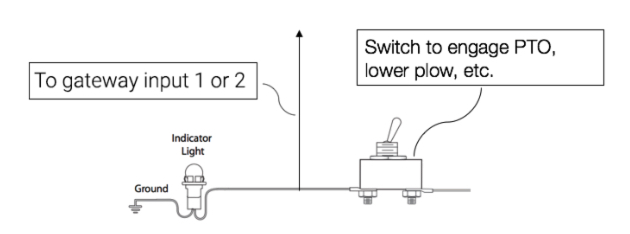

Utilisez un connecteur bout à bout pour connecter les fils AUX aux entrées du capteur que vous souhaitez surveiller.
Utilisez du fil de cuivre de calibre 20 (recommandé).
-
Si des entrées auxiliaires supplémentaires sont nécessaires, câblez les entrées au hub d'entrées auxiliaires (ACC-AUX) et connectez le hub au port USB du VG.
-
Vérifiez la tension d’entrée.
Lorsque la tension dépasse 5 V, le VG considère l'appareil allumé. Une tension inférieure à 3,3 V est considérée comme éteinte. Si la tension reste coupée, vérifiez à nouveau les affectations des broches et que les fils sont fermement connectés.
-
Terminez la configuration à partir du tableau de bord Samsara. Voir Configurer une entrée auxiliaire.
Après avoir installé vos appareils auxiliaires, les informations sont disponibles presque instantanément dans le tableau de bord Samsara. Consultez le rapport de l’équipement et l’aperçu de la flotte pour voir comment et où votre flotte utilise l’équipement.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre indicatif uniquement. Consultez les lois et ordonnances locales en vigueur pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de ces instructions peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas de matériel lorsque le véhicule n'est pas sécurisé ou lorsqu'il est en marche, sauf si le guide d'installation vous demande de démarrer le véhicule. N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou que le véhicule est en fonctionnement. N'installez pas ce matériel à un endroit qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule, à proximité des panneaux d'airbag ou dans le rayon d'action d'un airbag.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut éclater s'il est placé à proximité de ce type de matériaux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez pas les condensateurs de ce matériel.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
Conservez ce matériel entre -40 °C et 85 °C (-40 °F et 185 °F). Ne pas conserver ce matériel dans la plage de température spécifiée peut entraîner des risques de sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux CNR de l'ISDE Canada applicables aux appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toutes les interférences, y compris celles susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter le ou les produits aux points de collecte désignés où ils seront acceptés gratuitement. |
