Chaque boîtier télématique de véhicule (VG) est livrée avec des entrées auxiliaires que vous pouvez utiliser pour connecter des appareils supplémentaires à votre équipement. Vous pouvez connecter jusqu'à deux lignes auxiliaires directement au VG34. Pour ajouter des ports auxiliaires supplémentaires, connectez un Hub d’entrées auxiliaires (ACC-AUX).
Une fois les appareils auxiliaires installés, les informations sont disponibles presque instantanément dans le tableau de bord Samsara. Consultez le Rapport d'utilisation de l'équipement et votre tableau de bord Samsara Aperçu de la flotte ( ) pour voir comment et où votre flotte utilise l'équipement.
Si vous souhaitez connecter une entrée auxiliaire, suivez la procédure suivante :
-

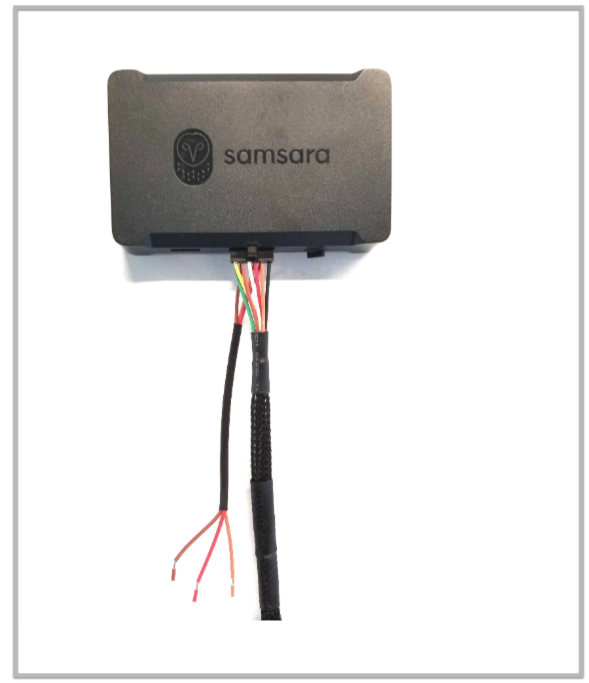

Retirez le tube thermorétractable de la « queue-de-cochon » pour révéler trois fils.
-
Localisez les fils de l’entrée 1 et de l’entrée 2 de la manière suivante :
-
Entrée 1 = ROUGE
-
Entrée 2 = ORANGE
-
Fil non utilisé = MARRON
Note
Clé de câbles OBD par défaut :
-
J1939 : Entrée 1 (ROUGE), Entrée 2 (ORANGE), Fil non utilisé (MARRON)
-
OBDII : entrée 1 (VERT), entrée 2 (JAUNE), fil non utilisé (BLEU)
-
-

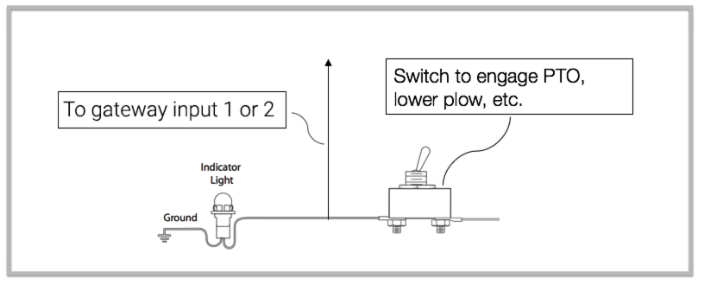

Connectez l’un de ceux-ci au circuit de votre équipement souhaité. Nous vous recommandons de raccorder les fils aux voyants lumineux, aux relais ou aux interrupteurs. Nous vous recommandons également d’utiliser un fil de cuivre de calibre 20.
-
Vérifiez la tension sur l'entrée.
Lorsque la tension dépasse 5 V, le VG considère l'appareil allumé. Une tension inférieure à 3,3 V est considérée comme éteinte. Si la tension reste coupée, vérifiez à nouveau les affectations des broches et que les fils sont fermement connectés.
-
Terminez la configuration à partir du tableau de bord Samsara. Voir Configurer une entrée auxiliaire.
