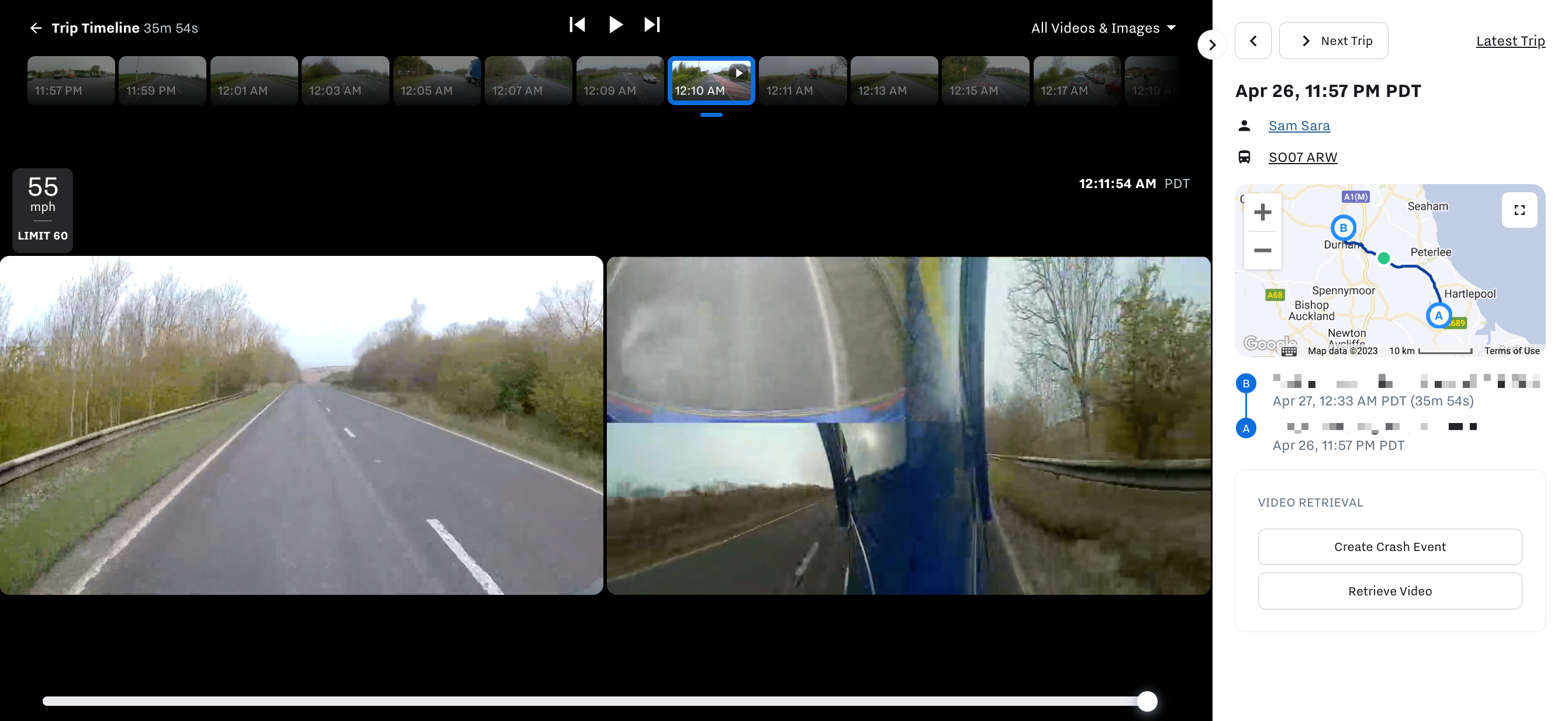

Le connecteur de caméra HD Samsara vous permet d'étendre votre configuration actuelle de la caméra embarquée Samsara pour connecter jusqu'à quatre caméras tierces compatibles par véhicule à votre tableau de bord Samsara.
Pour une comparaison des fonctionnalités du connecteur de caméra Samsara et pour afficher les fonctionnalités disponibles à l'aide du connecteur, voir Prise en charge des fonctionnalités par modèle de caméra embarquée. En utilisant la configuration de la caméra embarquée et du connecteur de caméra, les types de détection suivants incluront des images provenant de caméras tierces :
Note
La détection des infractions à la politique n'inclut pas les images provenant de caméras tierces.
Le tableau suivant récapitule les fonctionnalités tierces compatibles. Si votre caméra dispose d'un type de connexion ou d'un signal vidéo non répertorié ici, vous devrez acheter un adaptateur auprès d'un fournisseur tiers pris en charge.
|
Composant |
Options |
|---|---|
|
Type de connexion |
Entrée vidéo : GX12 femelle (4 broches) Sortie vidéo: GX12 mâle (4 broches) |
|
Signal vidéo |
|
Consultez le fabricant pour les options. Le tableau suivant répertorie les équipements compatibles avec l'équipement Samsara Camera Connector. Cette liste n'est pas une liste exhaustive. Vérifiez toujours la compatibilité du connecteur et du signal.
|
Catégorie |
Fabricant |
Numéro de modèle |
Description |
|---|---|---|---|
|
Caméras |
ACSS |
ACCAM-16J-HD |
Caméra de recul à œil d'oiseau, AHD 1080p |
|
ACSS |
ACCAM-7j HD |
Caméra latérale, AHD 1080p |
|
|
ACSS |
TTC-CV-RD019/ACCAM-7t HD |
Mini caméra de vue latérale |
|
|
ACSS |
ACCAM-5e HD |
Caméra de recul, AHD 1080p |
|
|
Brigade |
VBV-790C |
Caméra de recul |
|
|
Brigade |
VBV-300C |
Caméra latérale |
|
|
Motor Max |
MM720SVAHD |
Caméra latérale |
|
|
Pro-Vision |
CAM-313C-1 |
Caméra de recul PV |
|
|
Pro-Vision |
IA-DVR-912 |
Caméra HD à profil bas |
|
|
Pro-Vision |
IA-DVR-920 |
Caméra standard HD |
|
|
Pro-Vision |
CAM-313C-1 |
Caméra de recul |
|
|
Pro-Vision |
CAM-313MS |
Caméra latérale PV |
|
|
Pro-Vision |
DVR-921-AHD |
Caméra mini-dôme |
|
|
Pro-Vision |
IA-DVR-1920-AHD |
Caméra standard HD |
|
|
Pro-Vision |
IA-DVR-912-AHD (PC-1912-AHD) |
Caméra HD à profil bas |
|
|
Rear View Safety |
RVS-770-AHD |
Caméra de recul |
|
|
Rear View Safety |
RVS-775-AHD |
||
|
Rear View Safety |
RVS-775LAHD |
Caméra latérale |
|
|
Rear View Safety |
RVS-ARM |
||
|
Rosco |
STSC141CO Rév. E |
Caméra de recul |
|
|
Rosco |
STSC168 |
Caméra frontale |
|
|
STSC167 |
|||
|
Kit caméra et moniteur |
|||
|
SV-625B |
Caméra de recul |
||
|
Safety Vision |
SV-625B-KIT |
Kit de caméra |
|
|
Safety Vision |
SV-650FHD-KIT |
Kit de caméra |
|
|
Safety Vision |
SV-EXTCAM-1080B |
Caméra |
|
|
Ubiknos |
XMR-CAM1080 |
Caméra extérieure HD |
|
|
Ubiknos |
XMRDOME1080 |
Caméra intérieure mini-dôme |
|
|
Moniteurs |
Brigade |
VBV-770M |
Moniteur Brigade |
|
Motor Max |
MM7091AHD |
Moniteur de tableau de bord AHD 7" |
|
|
Pro-Vision |
IA-PM-1970S |
Moniteur |
|
|
Pro-Vision |
IA-PM-1980S |
Quadruple écran tactile 7" |
|
|
Rear View Safety |
RVS-3710-DVR |
Moniteur / DVR |
|
|
Rear View Safety |
RVS-6137Q-AHD |
Moniteur LCD TFT 7" |
|
|
Rosco |
STSM250MO RÉV A |
Moniteur LCD 7" |
|
|
Safety Vision |
SV-LED7-S |
Moniteur HD 7" |
|
|
Safety Vision |
SV-LCD-56BA |
Moniteur 5,6" |
|
|
Multiplexeur |
MUL.604 |
Multiplexeur PV, 4 canaux |
|
|
MUL.802 |
Multiplexeur PV, 2 canaux |
||
|
MUL.804 |
Multiplexeur PV, 4 canaux |
||
|
Rear View Safety |
RVS-501N-4 |
Multiplexeur divisé AHD |
|
|
Safety Vision |
SV-4CCB-AHD |
Multiplexeur AHD |
|
|
Rosco |
STSS1000A |
Multiplexeur, 4 canaux |
|
|
Ubiknos |
XMR401NAHDS |
DVR à 4 canaux |
|
|
DVR |
ACSS |
ACCM1B-HD AES |
MDVR/Combineur AHD à 4 canaux 1080p |
|
Pro-Vision |
IA-DVR-906T0-128 |
DVR HD hybride à 10 canaux |
|
|
Pro-Vision |
PD-1900 |
DVR hybride |
|
|
MDR-504GW-1-G2-CMR |
Enregistreur numérique mobile 4 canaux |
Astuce
Utilisez le flux de travail détaillé suivant ou la Guide d'installation (PDF).
Avant de commencer l'installation du connecteur de caméra HD Samsara, effectuez les tâches suivantes :
-
Vérifiez que votre équipement de caméra tiers est compatible avec le connecteur de caméra Samsara. Pour les exigences compatibles, voir Options de caméra compatibles tierces.
-

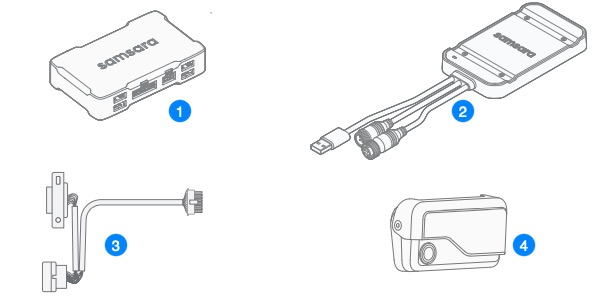

Rassemblez les équipements suivants :
Quantité
Description
1
VG54/H
1

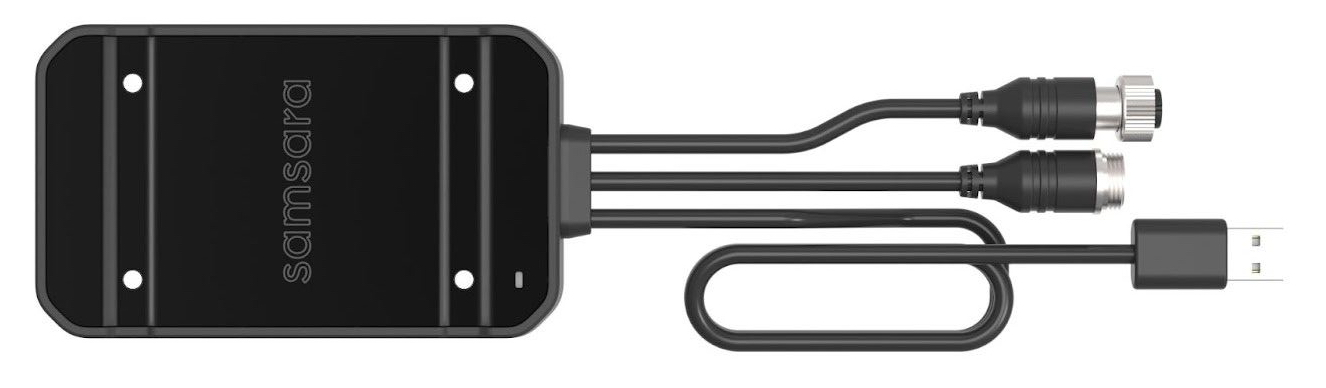

AHD1 avec trois connecteurs de câble :
-
Câble USB de 1 m (3 ft)
-
Câble GX12 mâle de 15 cm (0,5 ft) (CAMÉRA)
-
Câble GX12 femelle de 15 cm (0,5 ft) (AFFICHAGE)
1
Câble VG
1
Caméra embarquée à double objectif ou frontale Samsara avec IA
Selon votre configuration, vous pouvez également avoir besoin d'un câble d'extension GX12 (non fourni).
-
Pour connecter une caméra tierce à l'aide du connecteur de caméra HD Samsara :
-
Connectez l'USB du connecteur de caméra HD au VG54-NA.
Si la distance entre l'AHD1 et le VG est supérieure à 1 m (10 ft), vous pouvez commander un câble d'extension USB (CBL-CM-B3AU) auprès de Samsara.
-
Utilisez les attaches zippées fournies pour fixer solidement le connecteur de caméra HD avec le logo tourné vers l'extérieur.
L'emplacement et le style d'installation varient selon le véhicule en fonction de l'espace disponible.
-
Terminez le montage :
-
Sans affichage en cabine : Montez le connecteur de caméra HD près du VG, mais assurez-vous que les deux unités disposent d'une ventilation adéquate pour dissiper la chaleur.
Avertissement

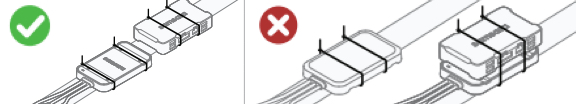

N'empilez pas l'unité sur le VG car cela entraverait la dissipation thermique et entraînerait une surchauffe de l'unité.
Si votre installation comprend plusieurs caméras et un multiplexeur, connectez toutes les caméras au multiplexeur.
-
Avec un affichage en cabine :
-
Passez le câble USB à l'arrière de la cabine.
-
Si possible, montez le connecteur de caméra HD près du moniteur dans la cabine pour vous assurer que la longueur du câble GX12 est adéquate pour la connexion. Aucun câble d'extension ne devrait être nécessaire.
-
-
-
Connectez le système de caméra au câble GX12 mâle du connecteur de caméra HD.
-
Connectez le câble femelle GX12 du connecteur de caméra HD à l'entrée vidéo du moniteur dans la cabine.
-
Pour confirmer que les caméras sont positionnées de manière appropriée, vérifiez d'abord que le VG est alimenté, que la caméra embarquée est en train d'enregistrer, et que les caméras tierces sont alimentées.
-
Procédez à Tester le positionnement de la caméra embarquée.

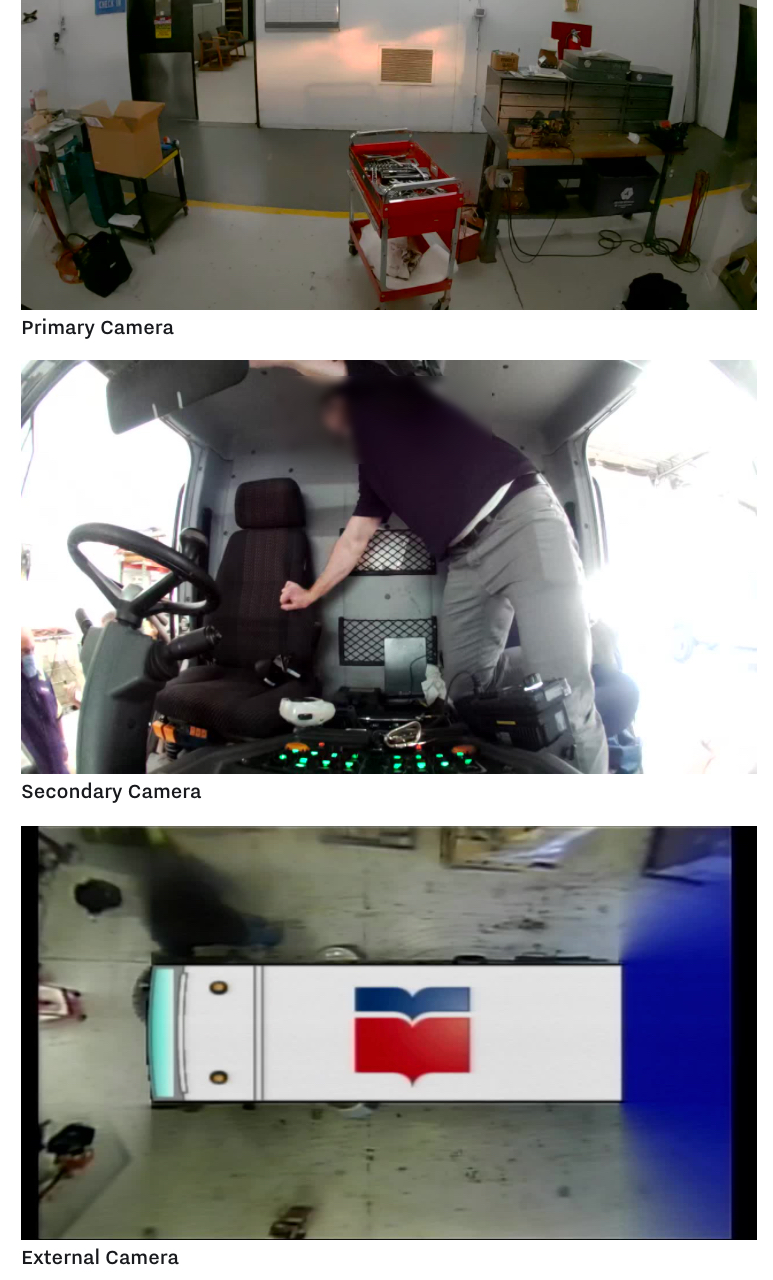

À l'aide de l'application Samsara Fleet, vous pouvez prendre une photo pour vérifier l'installation de la caméra embarquée. Pendant la vérification, vous pouvez également miroiter le flux horizontalement ou verticalement pour simuler l'enregistrement que les administrateurs verront depuis le tableau de bord Samsara. Cela montrera la potion comme si vous regardiez dans le véhicule au lieu de la vue du conducteur de la cabine. Le flux miroir n'affecte pas le flux sur l'appareil ; si vous avez un écran dans la cabine connecté, les conducteurs continueront à le voir de leur point de vue.
