HW-CL11 (récepteur) et HW-CL12 (émetteur)
Après avoir installé et alimenté l’émetteur du module de liaison sans fil (HW-CL12) et le récepteur (HW-CL11), confirmez l’association avant de fixer définitivement l’une ou l’autre des unités. L’association utilise la communication par courant porteur en ligne (CPL); les deux unités doivent donc partager cette même ligne d’alimentation. Ces vérifications s’appliquent à chaque circuit d’alimentation de l’émetteur et du récepteur.
Si la DEL de connexion ne demeure pas vert fixe ou si la caméra arrière ne s’affiche pas, consultez Dépanner le module de liaison sans fil.
Effectuez ces vérifications pour chaque installation. La première étape diffère selon le type d’installation; les vérifications de la DEL et de la caméra sont les mêmes pour les installations tracteur-remorque et les installations sans remorque.
-
Installation tracteur-remorque : Branchez le câble à 7 voies entre le tracteur routier et la remorque afin que les deux unités partagent le circuit d’alimentation de l’ABS pour le CPL.
Installation sans remorque : Sautez la connexion à 7 voies. Confirmez que l’émetteur et le récepteur partagent le même circuit d’alimentation pour le CPL.
-
Mettez le véhicule sous tension.
-

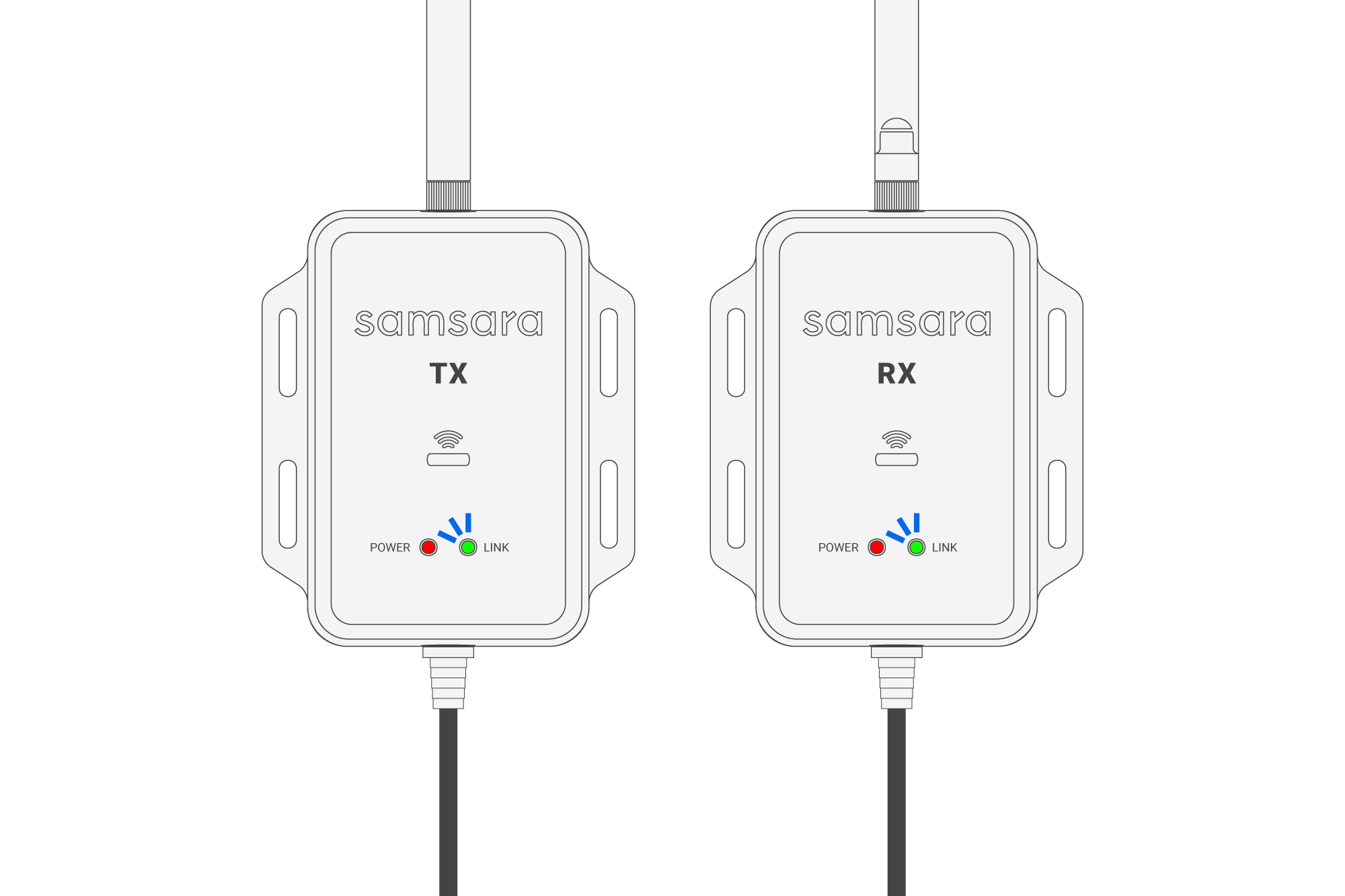

Sur l’émetteur et le récepteur, confirmez que la DEL d’alimentation s’allume en rouge fixe.
-
Attendez au moins 10 secondes, puis confirmez que la DEL de connexion s’allume en vert fixe sur les deux unités.
Astuce
Si la DEL de connexion ne devient pas vert fixe, mettez les deux unités hors tension puis de nouveau sous tension, attendez au moins 10 secondes et consultez Dépanner le module de liaison sans fil.
-
Lorsque la DEL de connexion est vert fixe, confirmez que la vue de la caméra arrière s’affiche sur l’écran de surveillance en cabine.
Si l’image de la caméra est inversée, consultez Contrôles d'orientation de la caméra pour les flux du concentrateur multicaméra IA.
Note
Les paramètres d’orientation s’appliquent au flux de la caméra, et non à chaque remorque. Si vous inversez la vue pour une remorque qui en a besoin, les remorques qui n’ont pas besoin d’inversion affichent une image inversée lorsque vous passez à celles-ci.
