Cámaras ojo de pez HW-MC41
La cámara ojo de pez proporciona un campo de visión extremadamente amplio y normalmente se utiliza para implementaciones de vista cenital o como cámara trasera. Se conecta al módulo multicámara con IA o al conector de cámaras AHD1 mediante un conector GX12.
Instale cámaras ojo de pez para vista cenital (HW-MC41) y un monitor compatible para visualizar transmisiones de múltiples cámaras en el módulo multicámara con IA (HW-MC-AIM4) mediante conectores GX12 roscados. El centro operativo admite hasta cuatro cámaras y un monitor en cabina.
Para utilizar la vista cenital, siga esta secuencia:
-
Reúna los Lo que necesitará para configurar los componentes de la cámara.
-
Revise la Preparación previa a la instalación.
-
Prepare y coloque temporalmente las cámaras ojo de pez antes de pasar los cables a través del vehículo.
-
Realice una calibración inicial en la aplicación Samsara Fleet.
-
Monte las cámaras ojo de pez permanentemente y pase los cables de la cámara.
Reúna el siguiente equipo y las siguientes herramientas antes de comenzar.
|
Componente |
Herramientas y sujetadores |
|---|---|
|
Cámara ojo de pez (HW-MC41) |
|
|
Soporte de inclinación de 90° (opcional) |
|
|
Soporte para abrazadera de banda (opcional) |
|

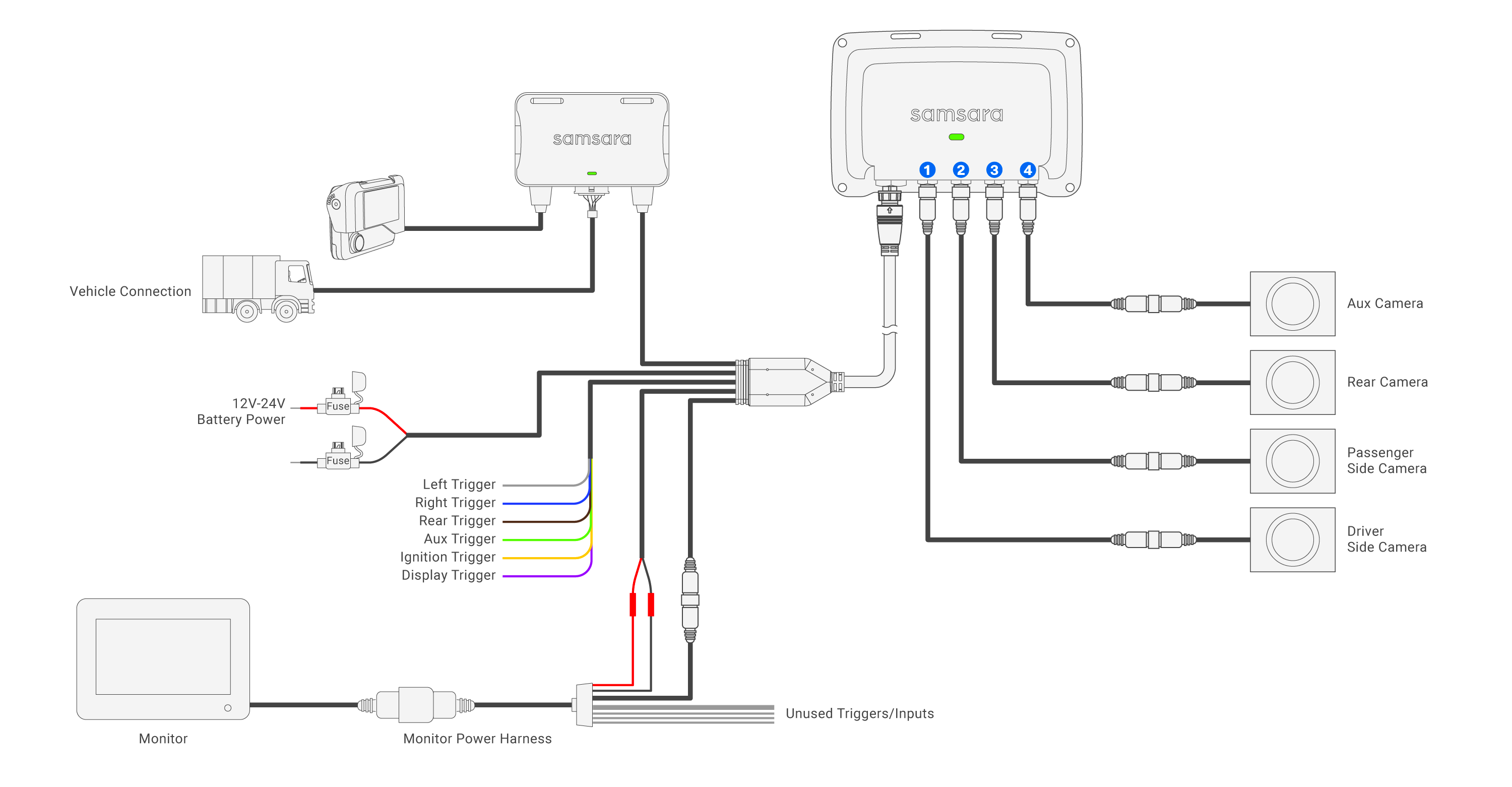

Primero complete la Guía de instalación del módulo multicámara con IA, incluida la instalación del terminal telemático vehicular, la cámara de tablero, el centro operativo y el cable desencadenante cuando corresponda, antes de instalar las cuatro cámaras ojo de pez.

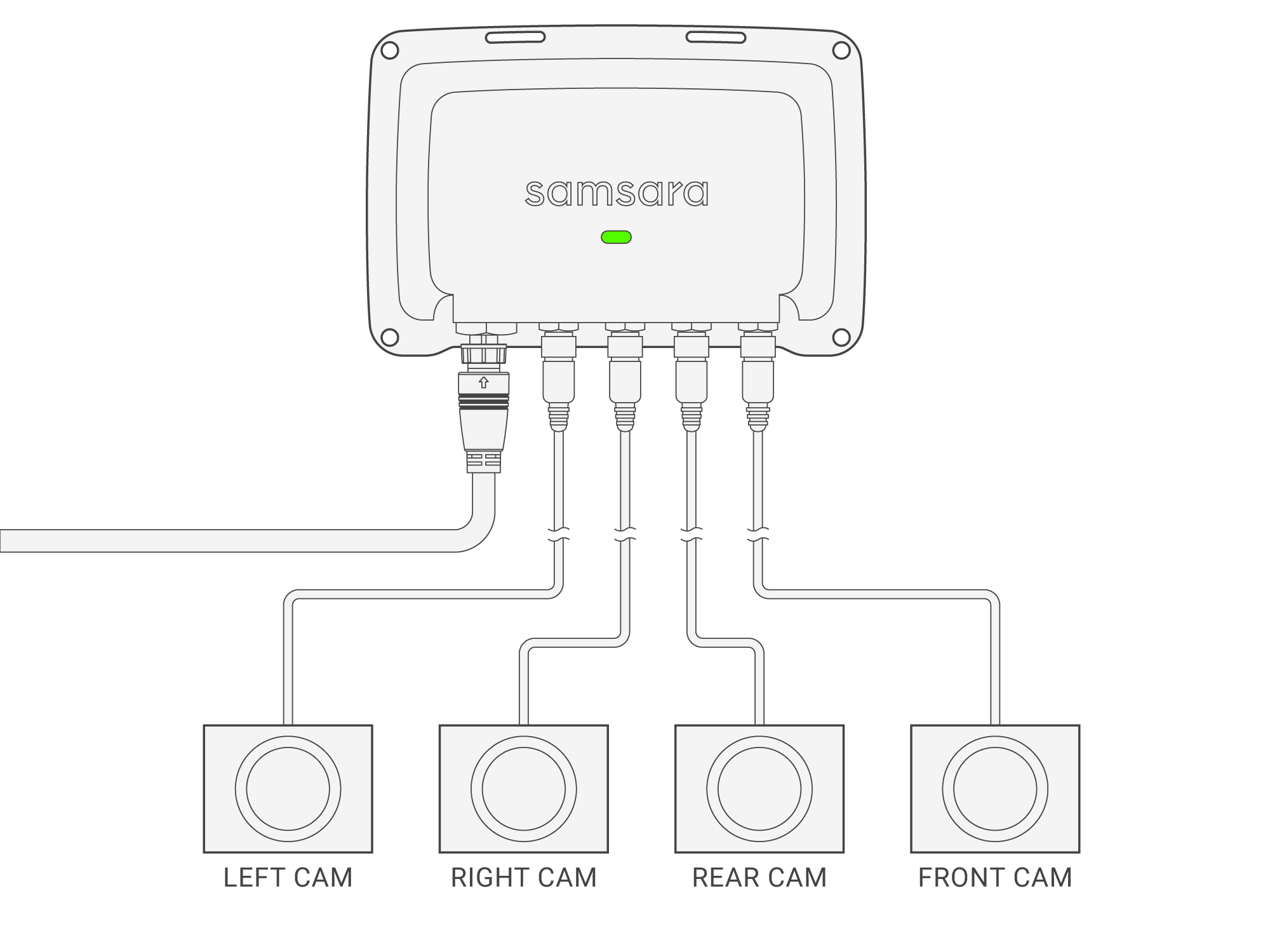

Cuando conecte los cables de la cámara GX12 al centro operativo para la vista cenital, utilice los puertos en este orden, de izquierda a derecha: izquierda, derecha, trasera, delantera. No puede cambiar los roles de las cámaras de vista cenital en la configuración del dispositivo después de asignarlos.

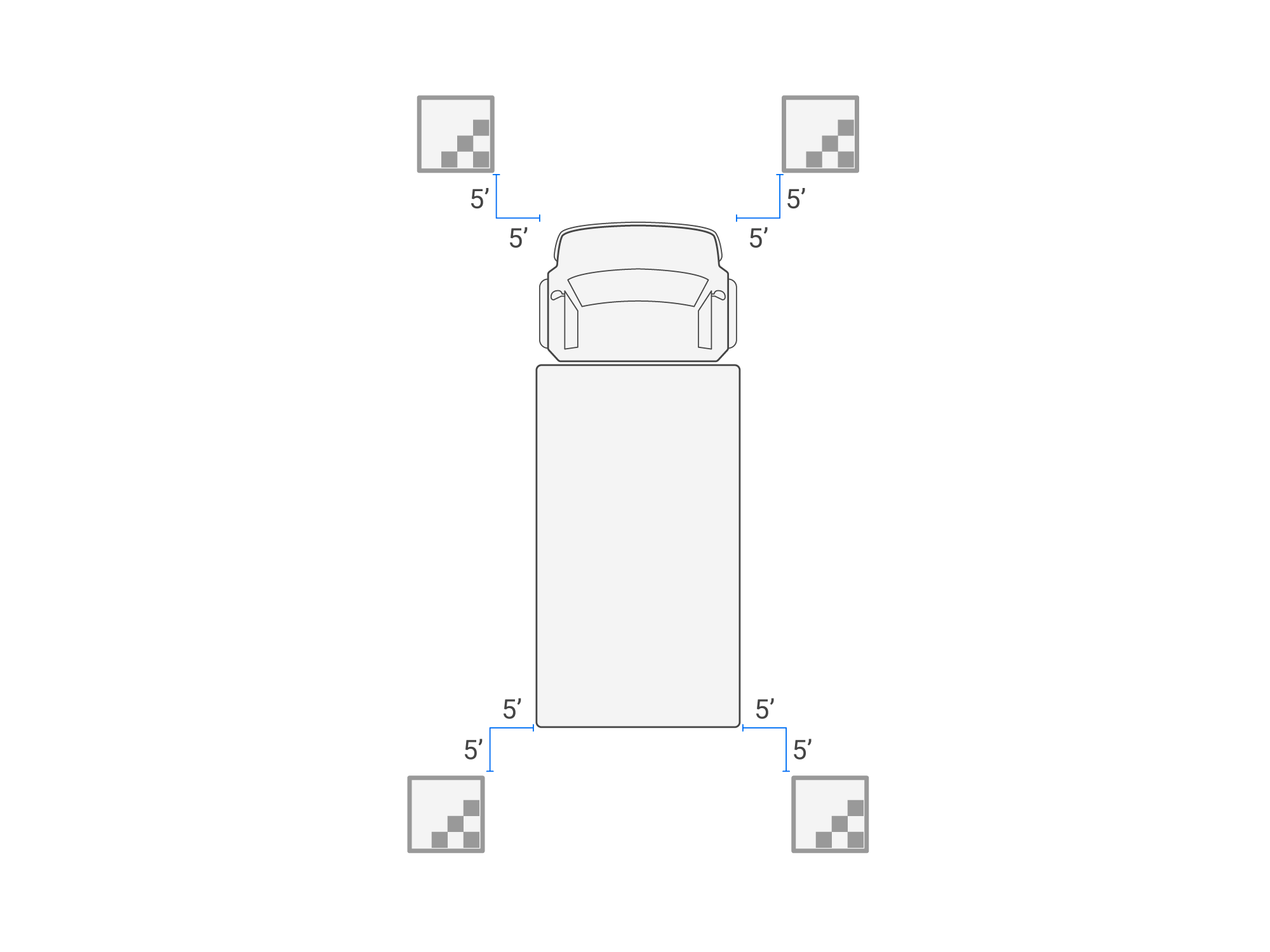

Coloque los cuatro tapetes de calibración aproximadamente a 5 pies (1.5 m) de cada esquina del vehículo de instalación. Puede ajustar la colocación de los tapetes según sea necesario, pero cada cámara debe ver dos de los cuatro tapetes sin obstrucciones antes de realizar la calibración.
Configure un monitor de 10 o 7 pulgadas para ver las transmisiones de sus cámaras ojo de pez:
-

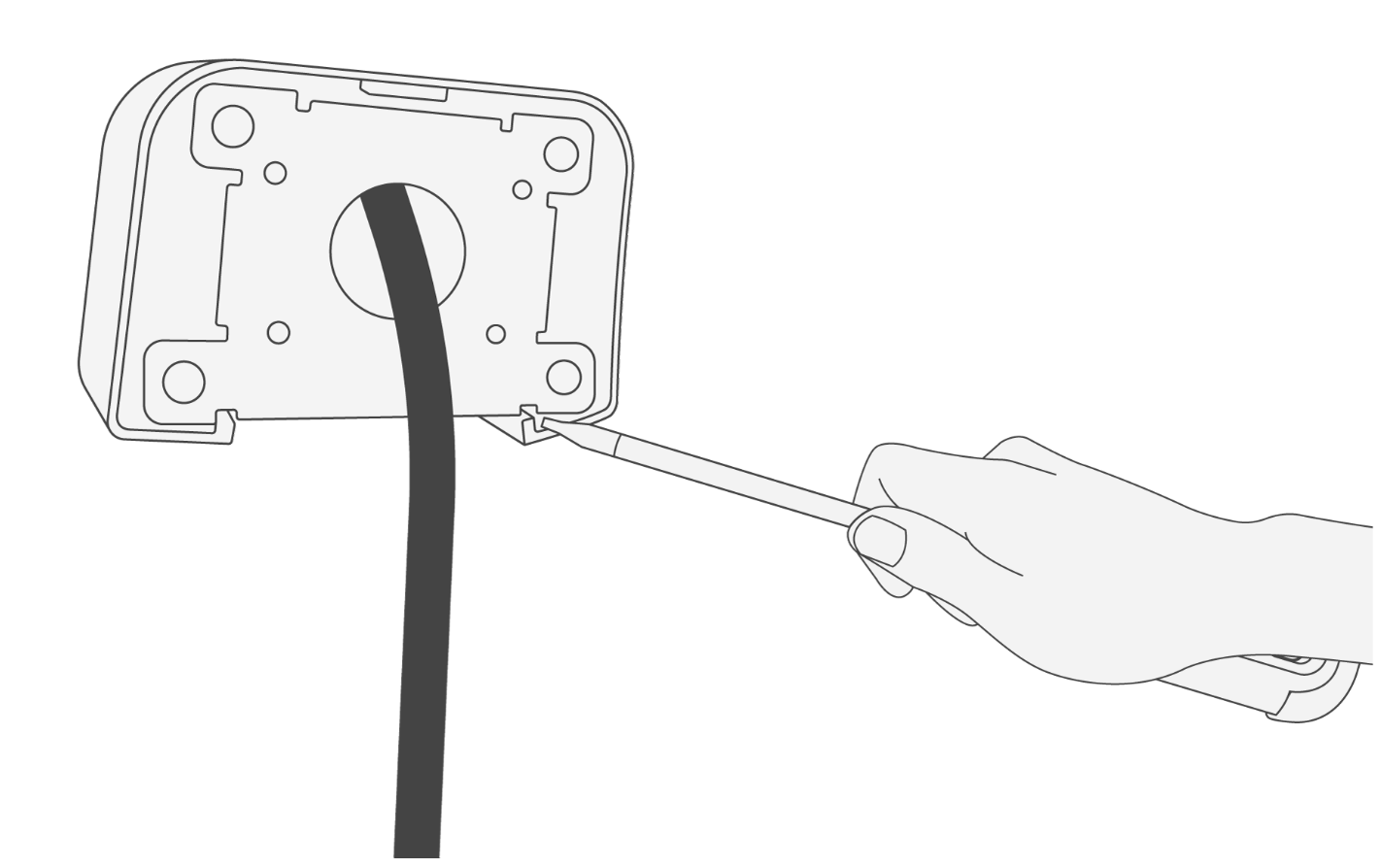

Retire la cubierta de plástico de cada cámara ojo de pez.
Desinstale los tres sujetadores a presión. Use un destornillador de punta plana para desenganchar los dos sujetadores a presión en la parte frontal de la cámara, luego gire la cubierta hacia atrás para liberar el sujetador oculto en la parte posterior.
Nota
No vuelva a instalar las cubiertas de la cámara hasta que la colocación sea definitiva y se hayan realizado todos los ajustes. Retirar las cubiertas después del montaje permanente es muy difícil.
-
Monte temporalmente cada cámara para evaluar su ubicación.
Antes de utilizar sujetadores permanentes, monte temporalmente las cámaras con adhesivo o imanes para confirmar la altura, el ángulo y el campo de visión. La altura de montaje varía según el vehículo. Para obtener una calibración y detección por IA óptimas, mantenga la altura de la cámara a menos de 12 pies (3.7 m) del suelo y lo suficientemente alta (aproximadamente 60 pulg. [152 cm]) para que cada cámara pueda ver claramente dos de los cuatro tapetes de calibración en su lado del vehículo.
Confirme que no haya obstrucciones que bloqueen la vista de la cámara. Cada cámara debe mostrar el suelo directamente debajo de la cara del vehículo y una vista clara de dos tapetes de calibración.
-

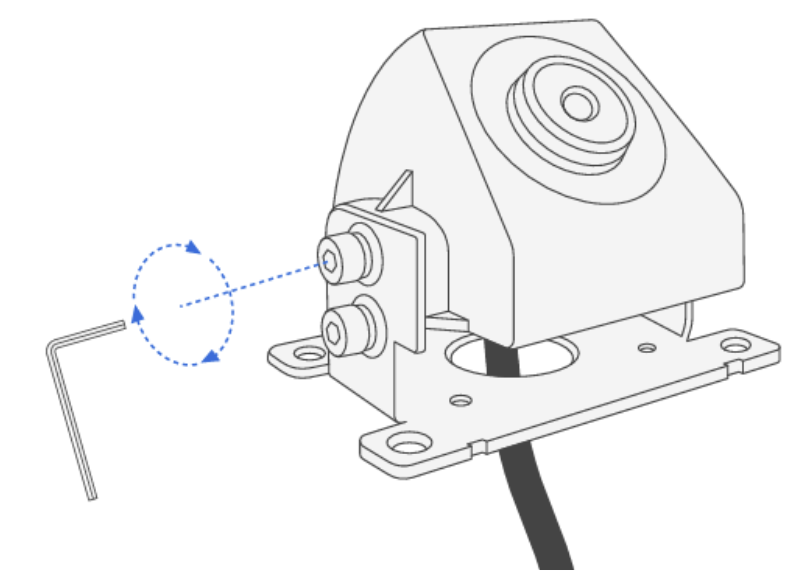

Ajuste la inclinación de la cámara si es necesario.
Afloje el tornillo de cada lado de la cámara con una llave Allen M2.5. Después de establecer el ángulo deseado, apriete ambos tornillos para fijar la orientación.
-
Confirme la ubicación de las cámaras frontales y laterales.
Instale las cámaras frontales en el punto más adelantado del vehículo para obtener un rendimiento óptimo de la IA. Monte las cámaras izquierda y derecha a la misma altura y a la misma distancia de la parte delantera del vehículo.
-

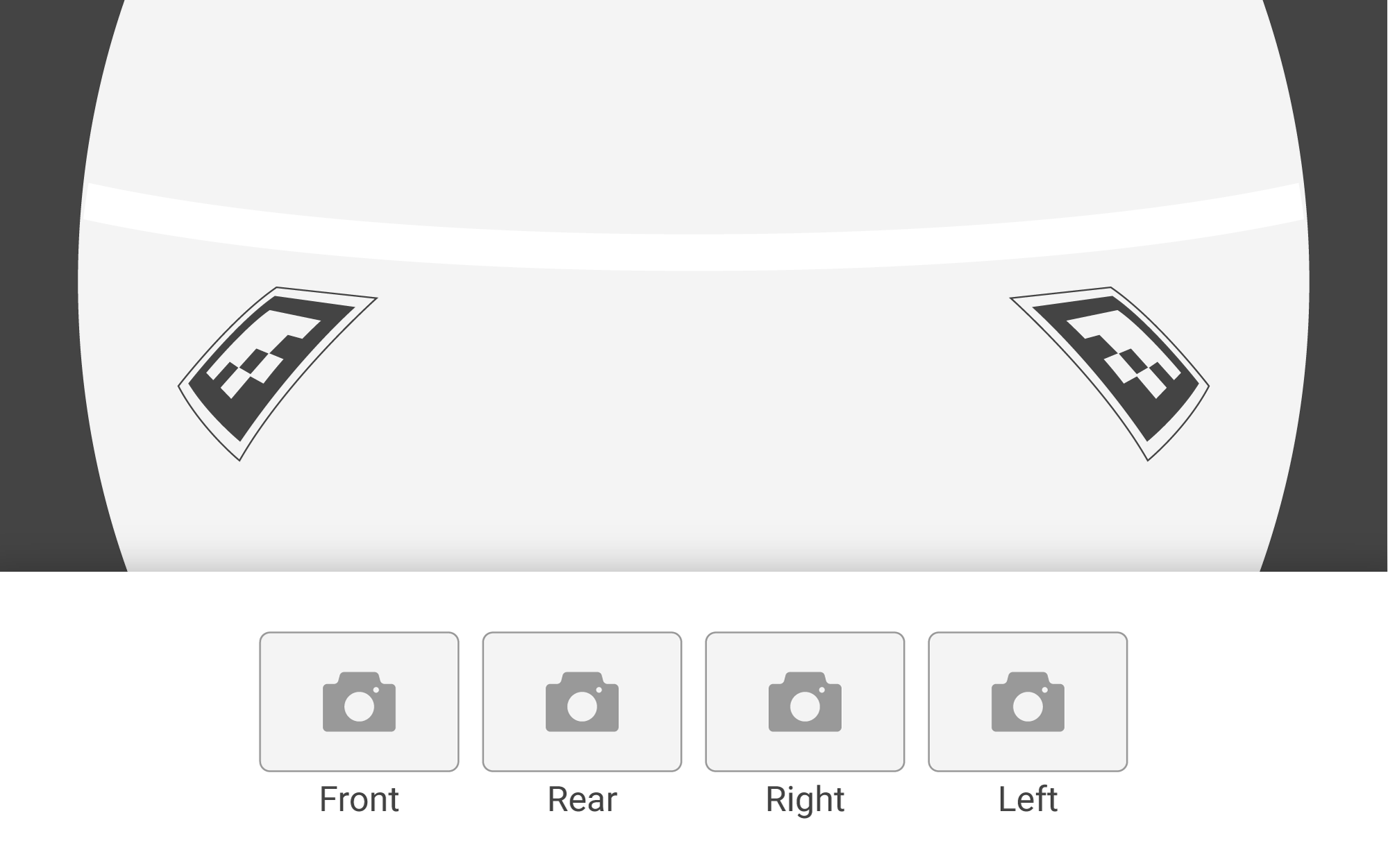

Verifique la visibilidad de los tapetes antes de la calibración.
Antes de realizar la calibración, confirme que cada cámara pueda ver dos de los cuatro tapetes en su campo de visión.
-
Realice el flujo de trabajo de calibración inicial en la aplicación Samsara Fleet.
Nota
Si la calibración falla, confirme que cada cámara vea dos tapetes sin obstrucciones, que los tapetes no estén demasiado cerca ni demasiado lejos del vehículo, que la altura de la cámara sea suficiente y que la iluminación sea adecuada para que los tapetes sean visibles en cada transmisión.
Después de que la calibración inicial se complete correctamente, monte permanentemente cada cámara mediante uno de los métodos de la siguiente sección. En general, monte las cámaras sobre superficies verticales planas. Cuando las limitaciones de la carrocería impidan el montaje directo, recomendamos utilizar un soporte de montaje con inclinación de 90° o un soporte de abrazadera de banda (montado en poste).
Después de que la calibración inicial confirme la ubicación de la cámara, utilice este método para montar las cámaras directamente en la carrocería del vehículo.
-
Marque las ubicaciones de los orificios y del cable.
Marque los cuatro orificios para los tornillos y la ubicación de paso del cable de la cámara.
-
Perfore los orificios de paso y guía.
Perfore un orificio de 3/4 pulg. (19 mm) para el paso de cable de la cámara. Taladre previamente orificios de 1/8 pulg. (3.3 mm) para los tornillos autorroscantes.
-
Pase el cable de la cámara y asiente la cámara.
Inserte el cable a través del orificio de paso e instale el pasacables. Jale el resto del cable para asentar la cámara en su lugar.
-
Asegure el soporte de montaje.
Coloque el soporte de montaje con la junta de goma contra la carrocería del vehículo. Confirme que los tornillos autorroscantes tengan espacio libre detrás del panel. Instale cuatro tornillos autorroscantes M4 en los orificios perforados previamente.
-
Repita el procedimiento para las demás cámaras según sea necesario.

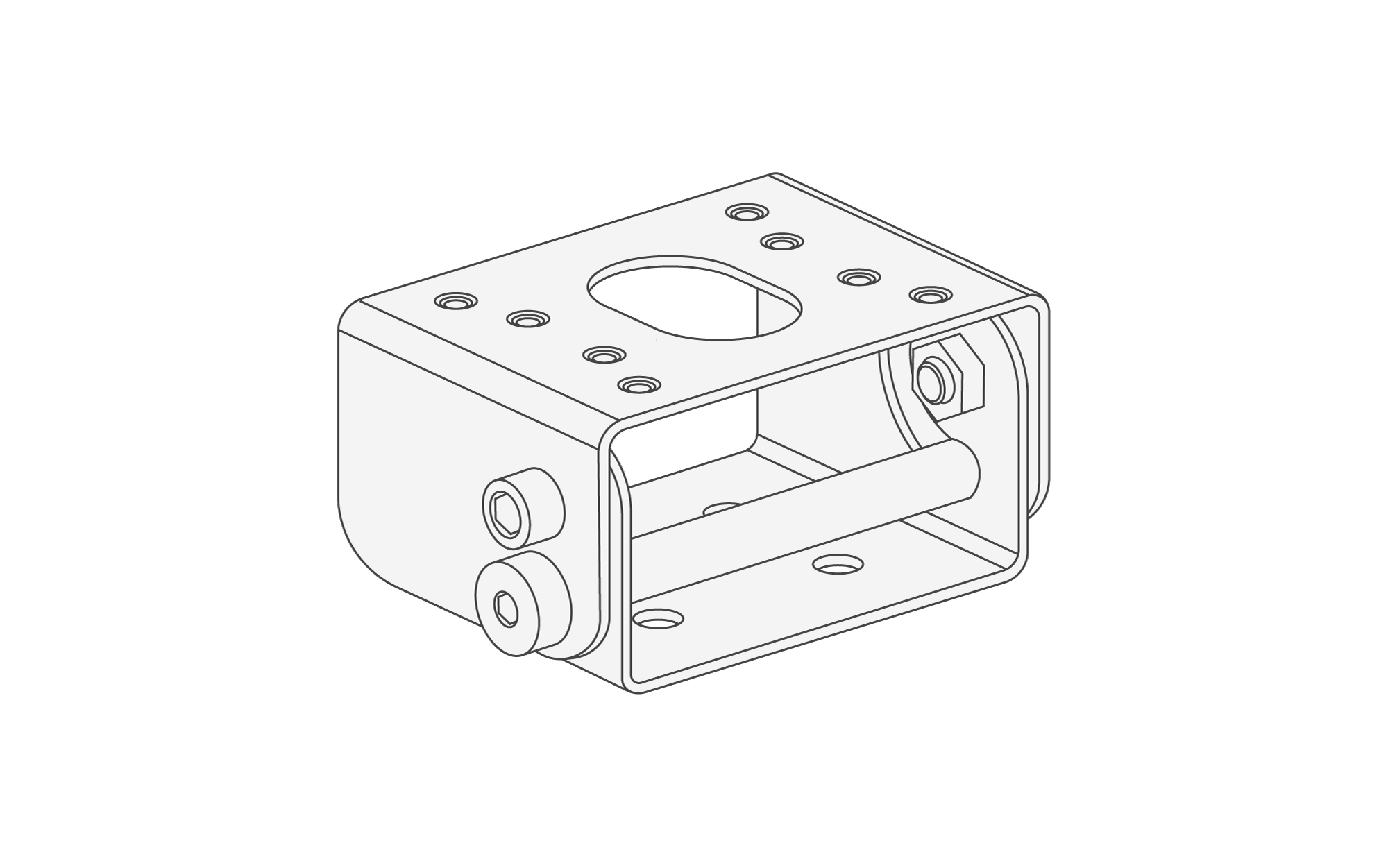

Cuando la superficie de montaje esté inclinada u horizontal, utilice el soporte de inclinación de 90°.
-
Fije la cámara al soporte con cuatro tornillos mecánicos M4.
-
Monte la base del soporte en el vehículo.
Antes de apretar la contratuerca, marque los orificios en la placa base del soporte de inclinación de 90° y móntelo en la superficie del vehículo con al menos dos tornillos autorroscantes M6 (1/4 pulg.).
-
Asegure el soporte y confirme el campo de visión.
Apriete el soporte en ángulo y confirme que la cámara mantenga el campo de visión deseado.
-
Repita el procedimiento para las demás cámaras según sea necesario.

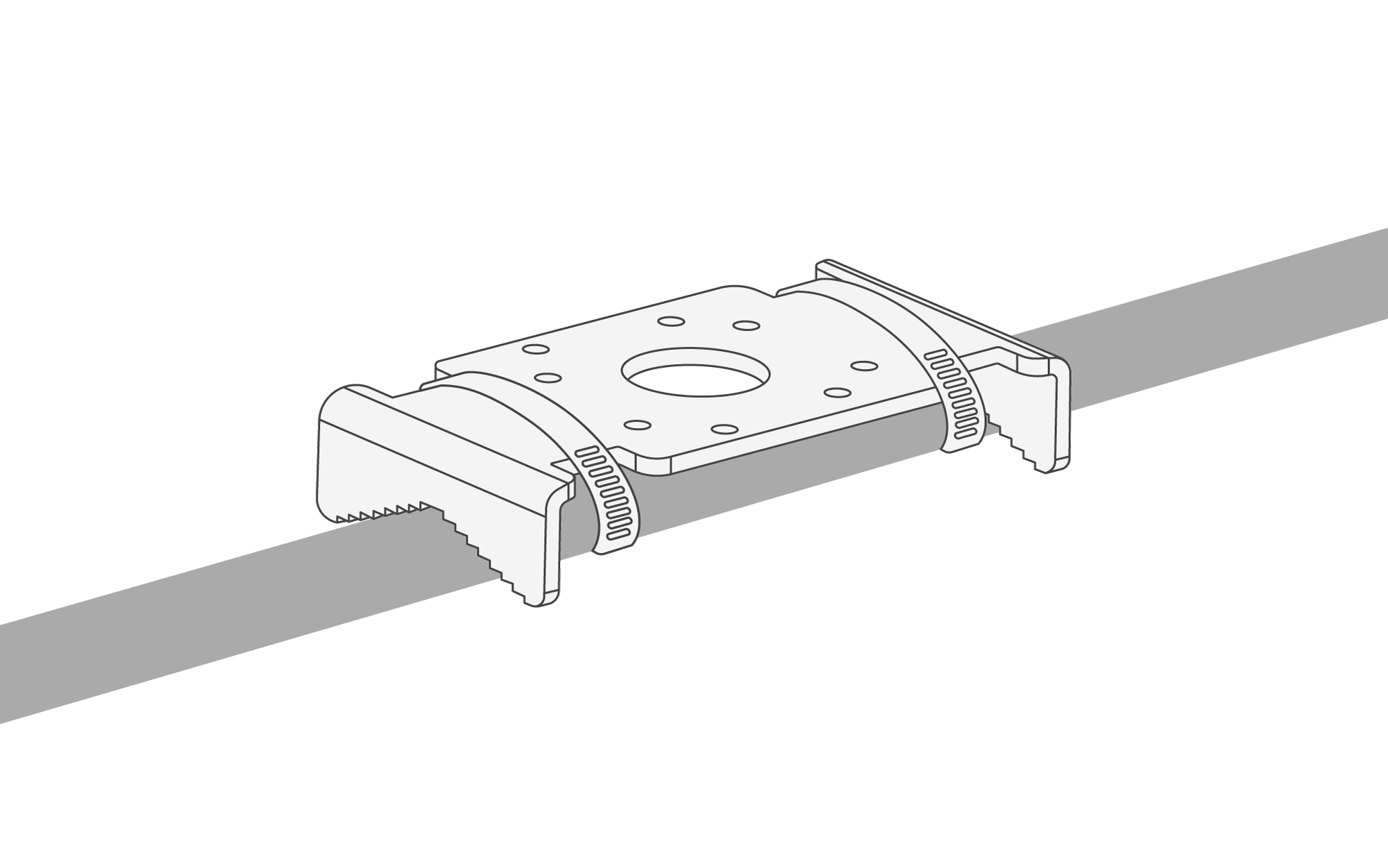

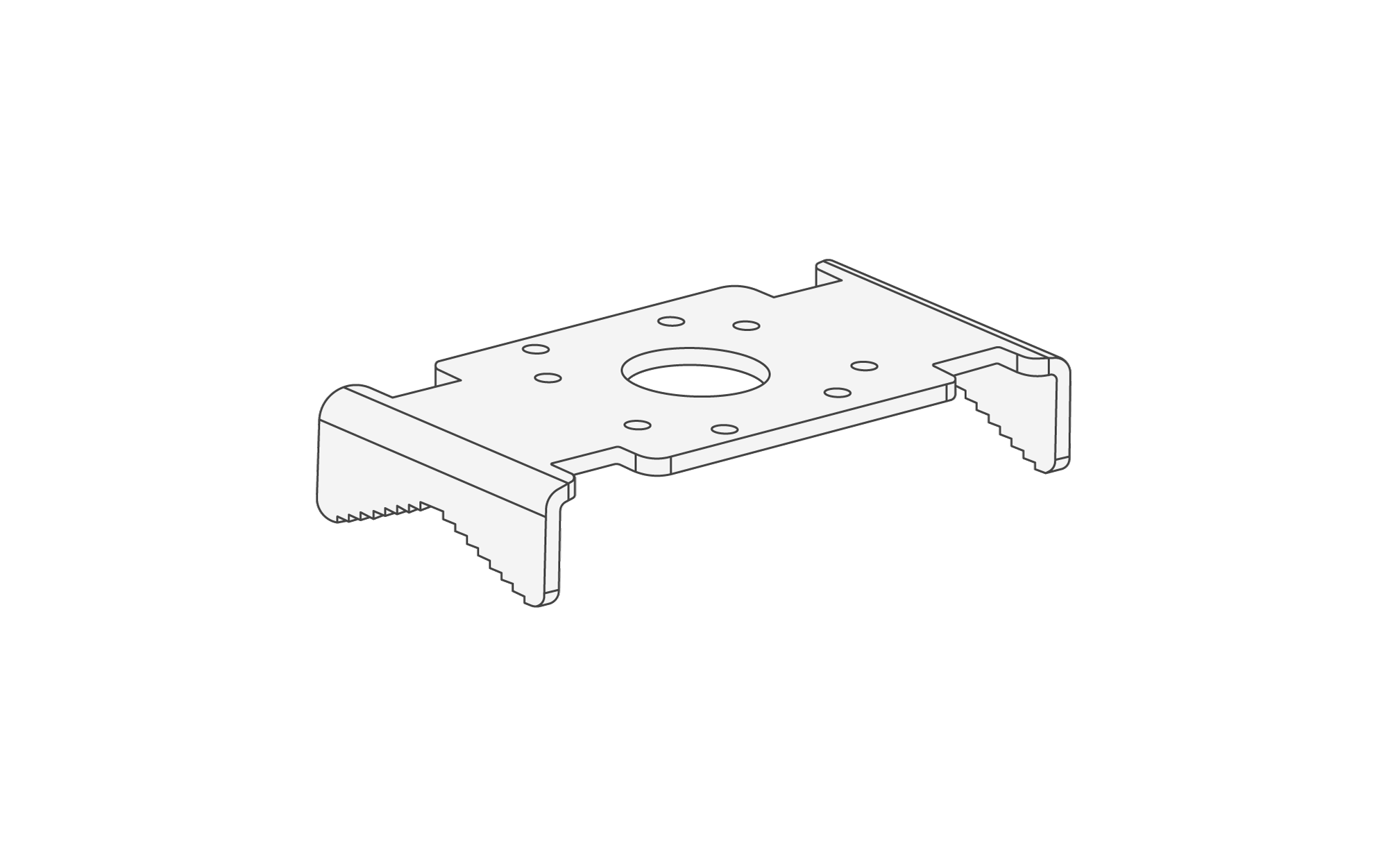

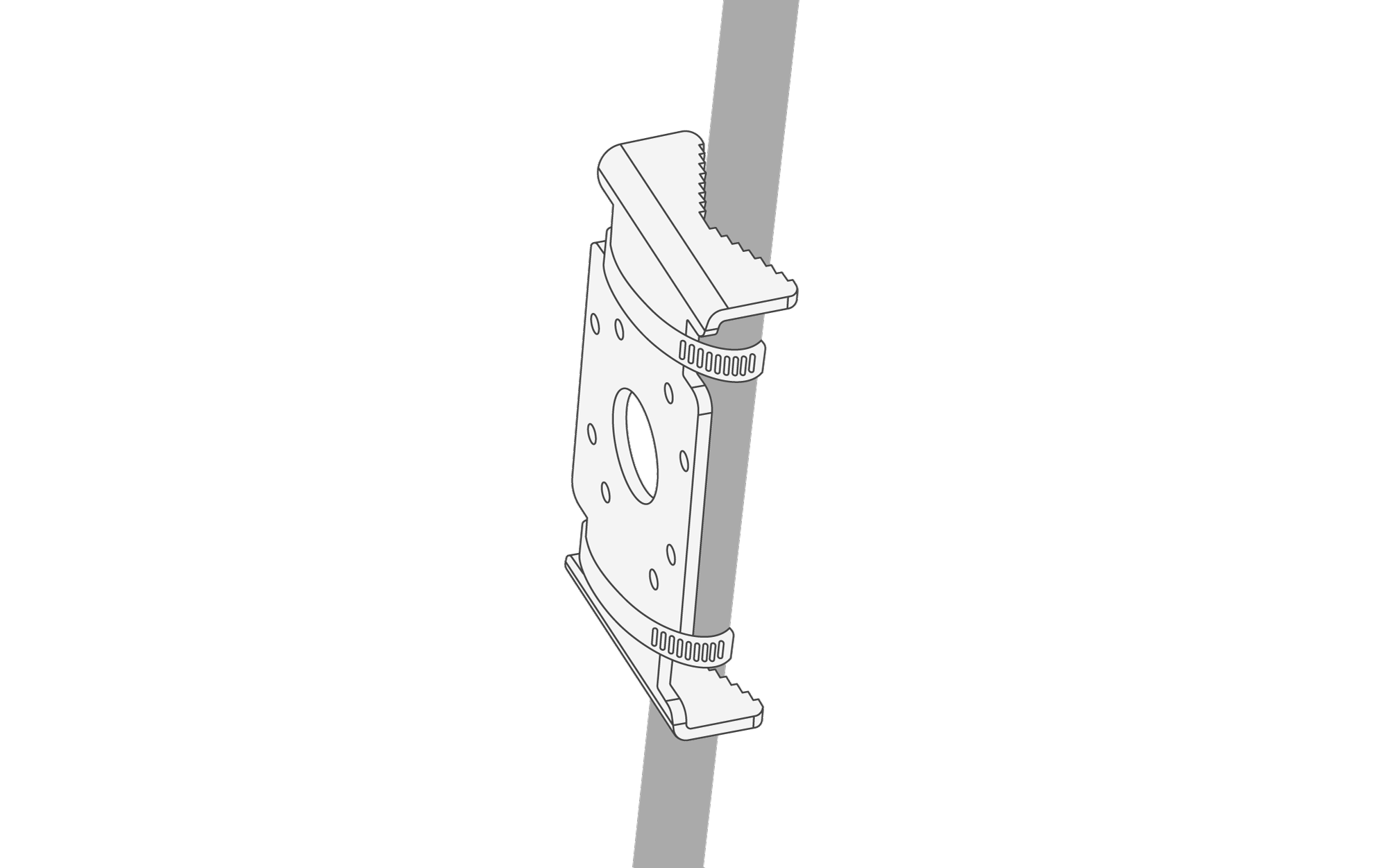

Cuando las cámaras deban montarse en una jaula o poste, utilice el soporte de abrazadera de banda.
-
Fije la cámara al soporte de montaje con cuatro tornillos mecánicos M4.
-
Instale una abrazadera de banda en cada ranura de alivio.
Afloje cada abrazadera de banda y pásela por una ranura de alivio en el soporte.
-
Prepare el poste y coloque la cámara.
Después de confirmar la ubicación de montaje y la calibración, limpie el área donde las abrazaderas de banda rodean el poste. Si es necesario, envuelva dos piezas de cinta de silicón autofusionable o VHB alrededor del poste debajo de las abrazaderas de banda para evitar marcas o daños y ayudar a que la abrazadera permanezca en su lugar.
-
Asegure las abrazaderas de banda.
Coloque la cámara debajo de la ubicación de montaje, inserte las abrazaderas de banda con engranaje sinfín y apriete cada abrazadera de manera uniforme. Confirme que la cámara mantenga el campo de visión deseado.
-
Repita el procedimiento para las demás cámaras según sea necesario.
-
Ejecute la calibración nuevamente en la aplicación Samsara Fleet.
Después de que las cuatro cámaras estén montadas permanentemente, complete nuevamente el flujo de trabajo de calibración.
Nota
Si la calibración falla después del montaje permanente, verifique que cada cámara aún vea dos tapetes, revise si hay nuevas obstrucciones o cambios en los ángulos de las cámaras y confirme que el tendido de cables no haya movido ninguna cámara.
-
Tienda y organice los cables de extensión hasta el módulo multicámara con IA.
Asegure los cables con cinchos a lo largo de la ruta de tendido. Mantenga los cables alejados de los pedales, la conexión de la dirección y las piezas móviles.
-
Conecte cada cable de extensión al puerto correcto del centro operativo.
Leyendo de izquierda a derecha en el centro operativo, conecte los cables a los puertos de las cámaras izquierda, derecha, trasera y delantera, en ese orden.
-
Vuelva a instalar las cubiertas de las cámaras y verifique el sistema.
Después de completar correctamente la calibración final, vuelva a instalar las cubiertas de las cámaras. Encienda el vehículo y confirme la alimentación del monitor, las transmisiones de video y la vista cenital en el monitor.
