ACC-MC-ATRIAL
El Kit de Prueba de 2 Días del Sistema Multicámara con IA de Samsara admite instalaciones rápidas y no invasivas del hardware de Samsara Multicam y 360VIS. Use esta guía para instalar temporalmente cámaras y hardware de monitor para pruebas de flota sin cableado permanente.

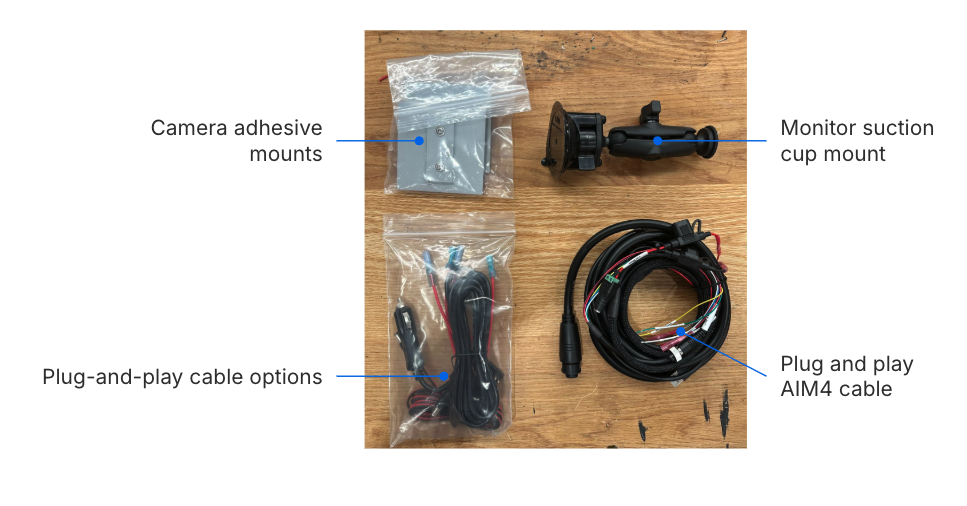

El Kit de Prueba del Sistema Multicámara con IA de Samsara incluye todos los componentes necesarios para realizar una instalación temporal y no invasiva de los sistemas Multicámara con IA de Samsara y 360VIS. Cada elemento del kit está diseñado para una configuración sencilla, lo que lo hace ideal para implementaciones de prueba sin cableado permanente.
-
Cable AIM4 plug-and-play: Cable de conexión principal para la alimentación de la cámara y la transmisión de video.
-
Opciones de cable de alimentación: Incluye tanto un adaptador para encendedor de cigarrillos como un adaptador de fusible con conector de barril DC, permitiendo una configuración de alimentación temporal flexible.
-
Montaje de ventosa para monitor: Montaje de ventosa ajustable para fijar el monitor al parabrisas o al tablero sin herramientas de hardware.
-
Montajes adhesivos para cámaras: Incluye almohadillas adhesivas VHB para asegurar las cámaras laterales y traseras al exterior del vehículo.
-
Placa de montaje para cámara trasera: Un soporte de montaje reforzado para cámaras traseras más pesadas como la HW-MC31.

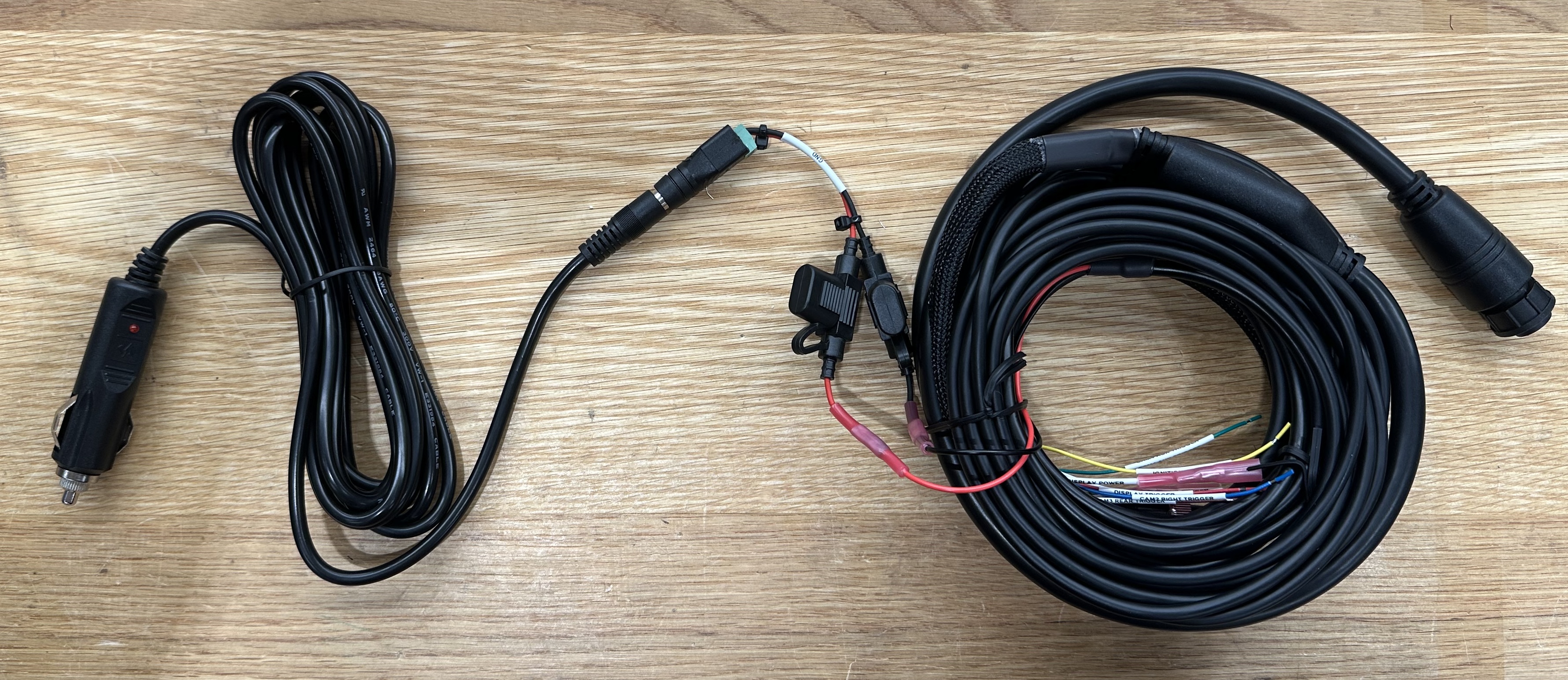

Utilice este método para una alimentación rápida y no permanente. Tenga en cuenta que la alimentación solo estará activa mientras el vehículo esté en funcionamiento.
-
Conecte el conector de barril DC al cable AIM4.
-
Inserte el adaptador de encendedor de cigarrillos en la toma de corriente del vehículo.
Nota
Este método no admite la extracción de video mientras el vehículo está apagado. El modo de estacionamiento no está disponible.

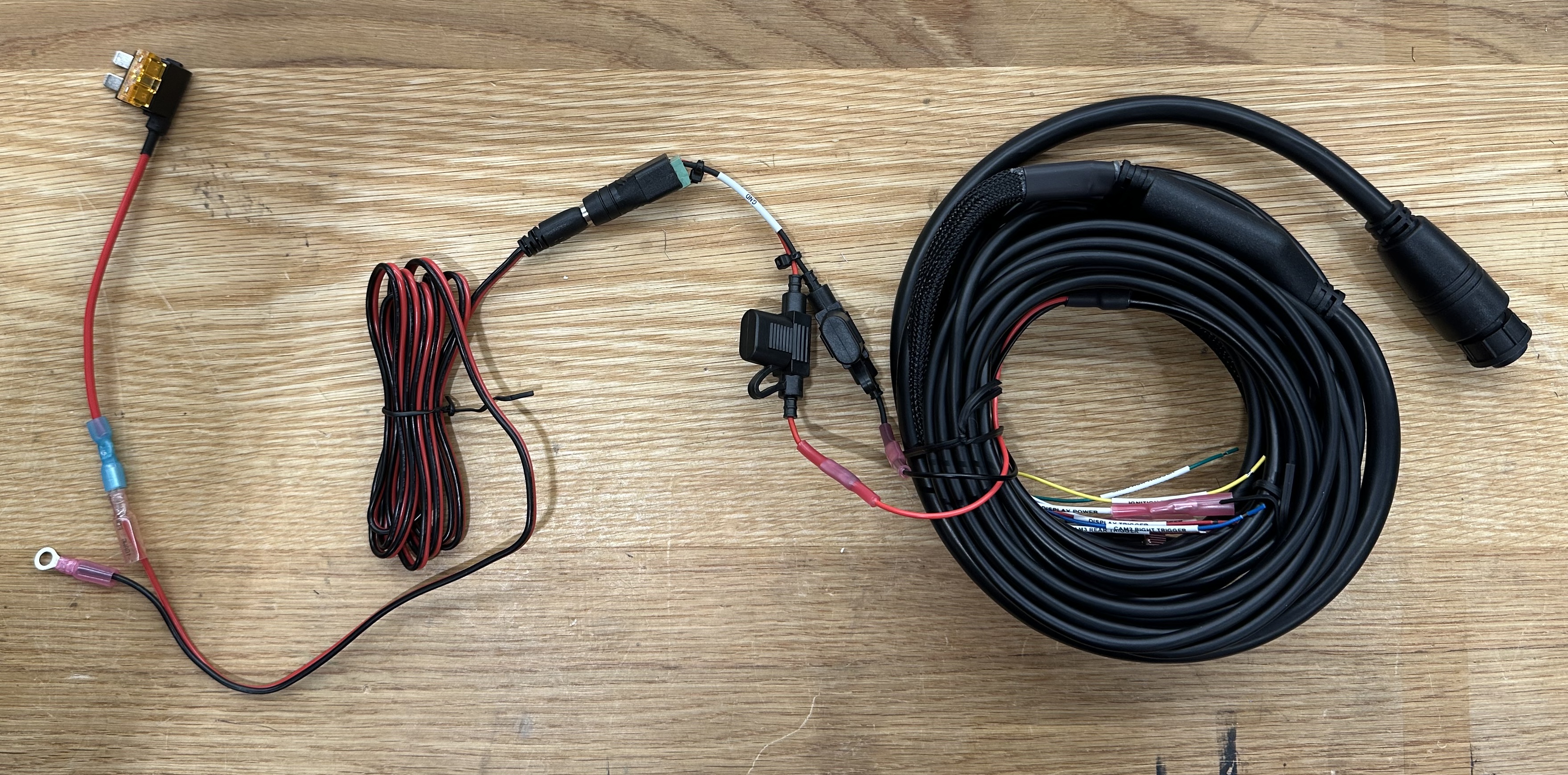

Utilice el cable de fusible para conectar el sistema AIM4 a un fusible siempre activo en el vehículo.
-
Rutee el cable de fusible hasta la caja de fusibles del vehículo.
-
Conecte el terminal de anillo a un tornillo o perno con conexión a tierra.
-
Utilice el manual del vehículo para identificar un fusible de batería siempre activo.
-
Retire el fusible original e insértelo en la ranura inferior del adaptador de fusible.
-
Conecte el adaptador de fusible en la ubicación original del fusible.
-
Conecte el cable AIM4 al conector de barril.
Utilice este método para montar temporalmente cámaras laterales usando almohadillas adhesivas VHB.
Nota
El VHB debe aplicarse a temperaturas superiores a 60°F (15.5°C). Una vez fijado, el adhesivo permanece seguro hasta -40°C.
-
Retire el pasacables de goma inferior de la cámara HW-MC21.
-

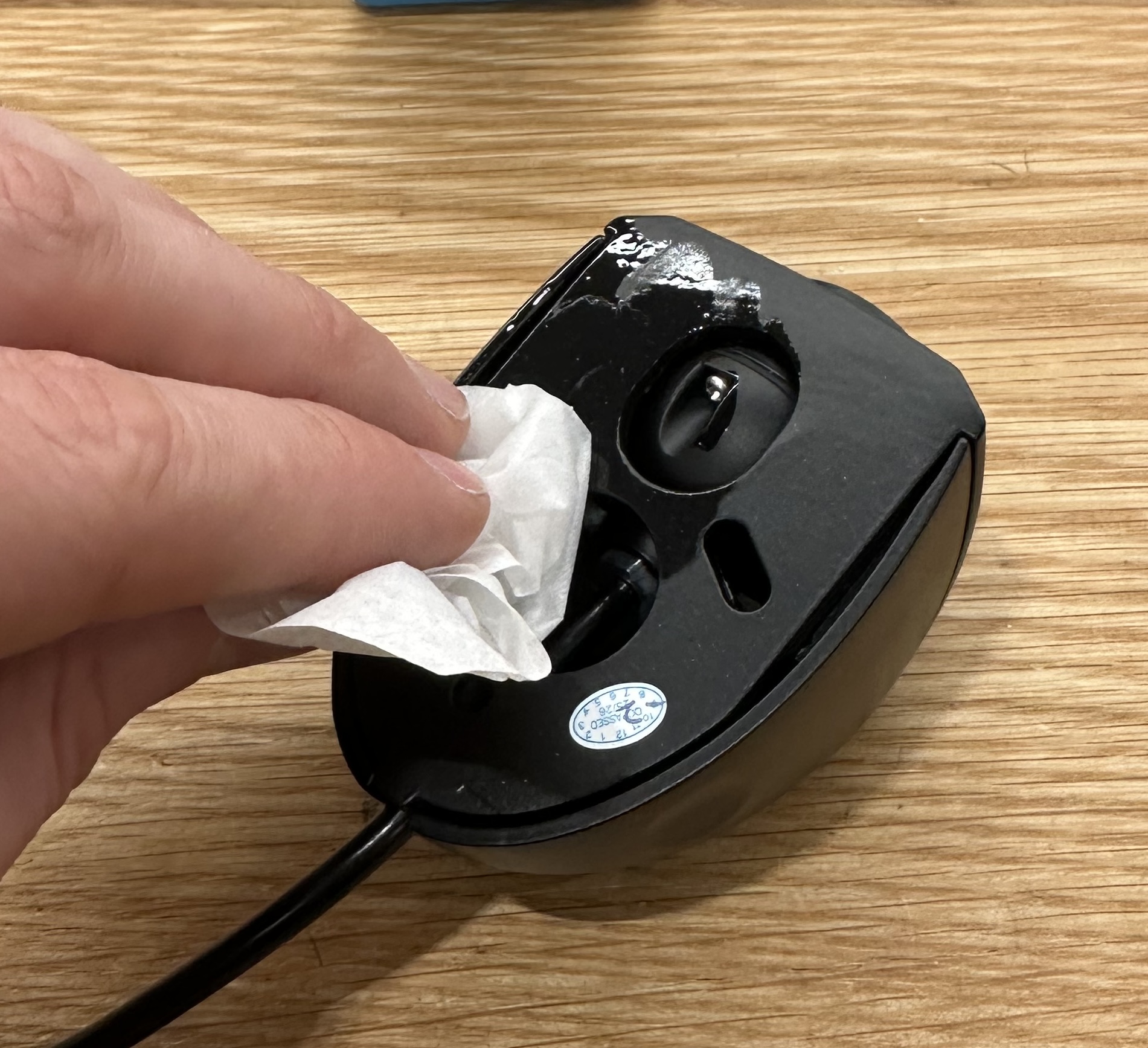

Limpie la superficie del soporte con alcohol isopropílico.
-

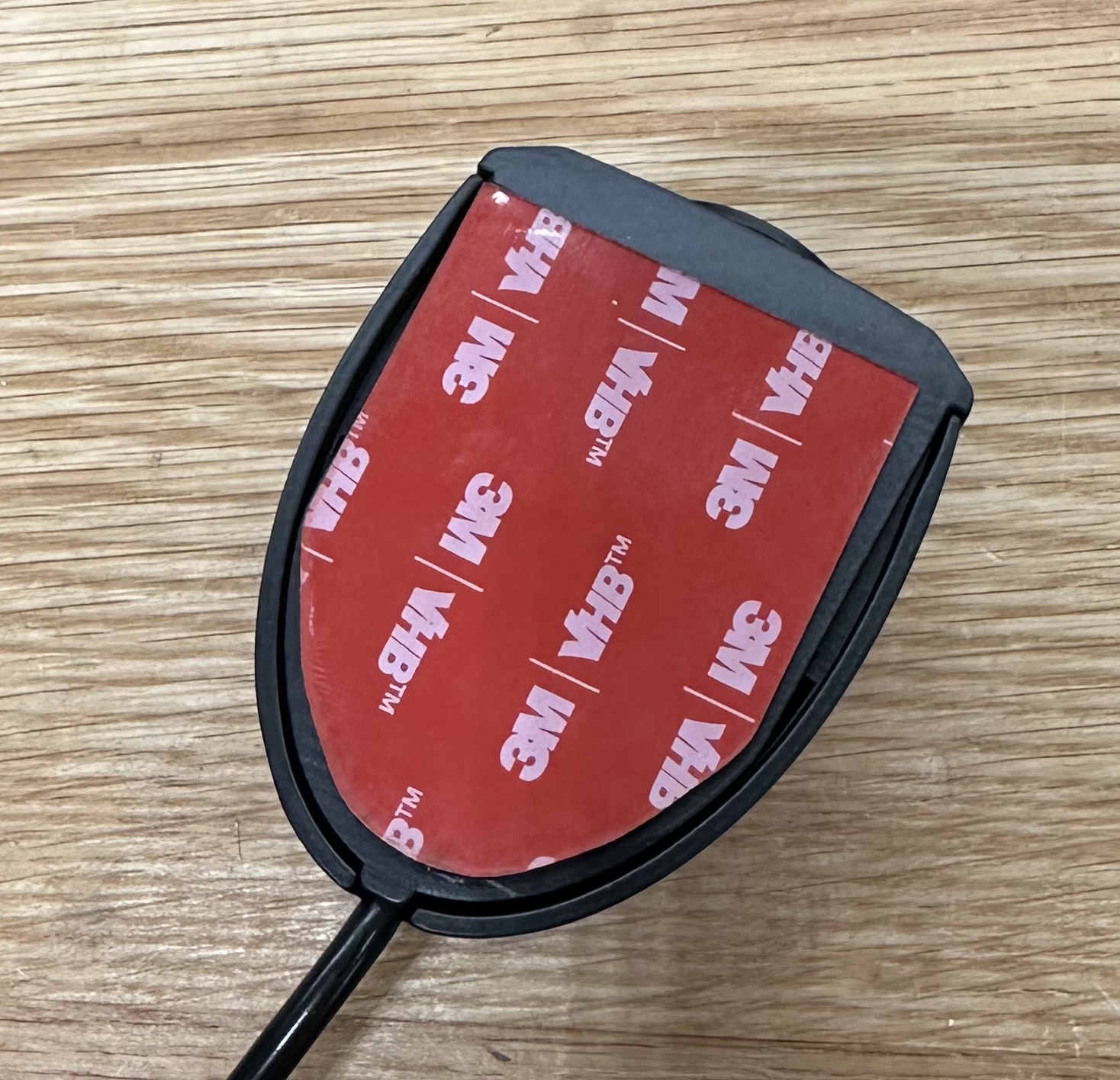

Aplique la almohadilla VHB al soporte y presione firmemente.
-
Limpie la superficie del vehículo con alcohol isopropílico.
-
Retire el revestimiento adhesivo y presione el soporte contra la superficie durante al menos 30 segundos.
-
Apunte la cámara y dirija el cable hacia el vehículo.

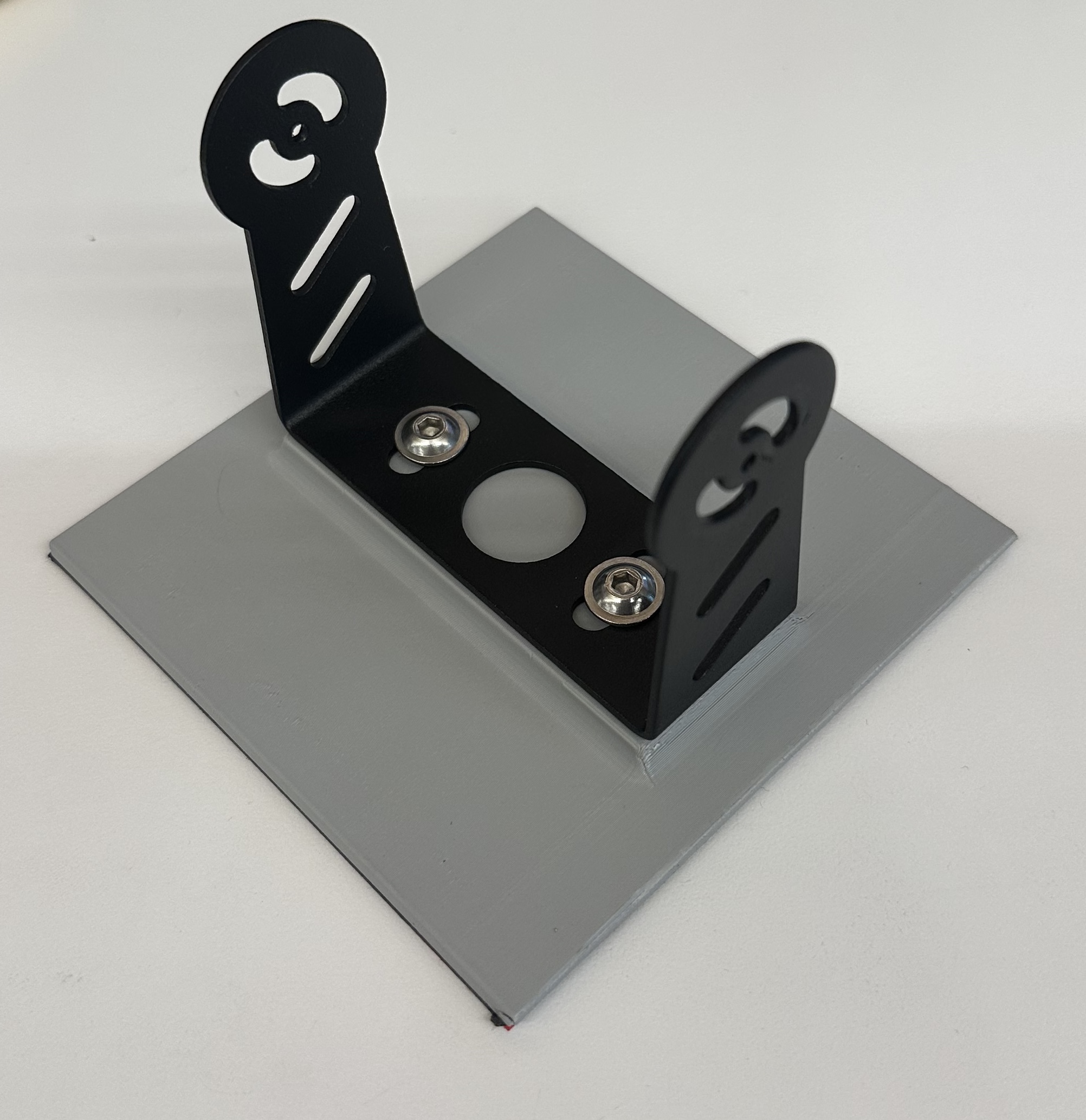

Use este proceso para instalar cámaras traseras más pesadas, como la HW-MC31.
Nota
El VHB debe aplicarse a temperaturas superiores a 60°F (15.5°C). Una vez fijado, el adhesivo permanece seguro hasta -40°C.
-
Retire los tornillos de cabeza de botón del montaje adhesivo.
-
Fije el soporte MC31 usando los tornillos incluidos.
-
Limpie la superficie del vehículo con alcohol isopropílico.
-
Aplique el montaje adhesivo a la superficie y presione durante 30 segundos.
-
Fije la cámara trasera al soporte usando los tornillos de la caja MC31.
-
Apunte la cámara y dirija el cable hacia el vehículo.
Use este método para montar el monitor temporalmente usando la base de ventosa incluida.
-

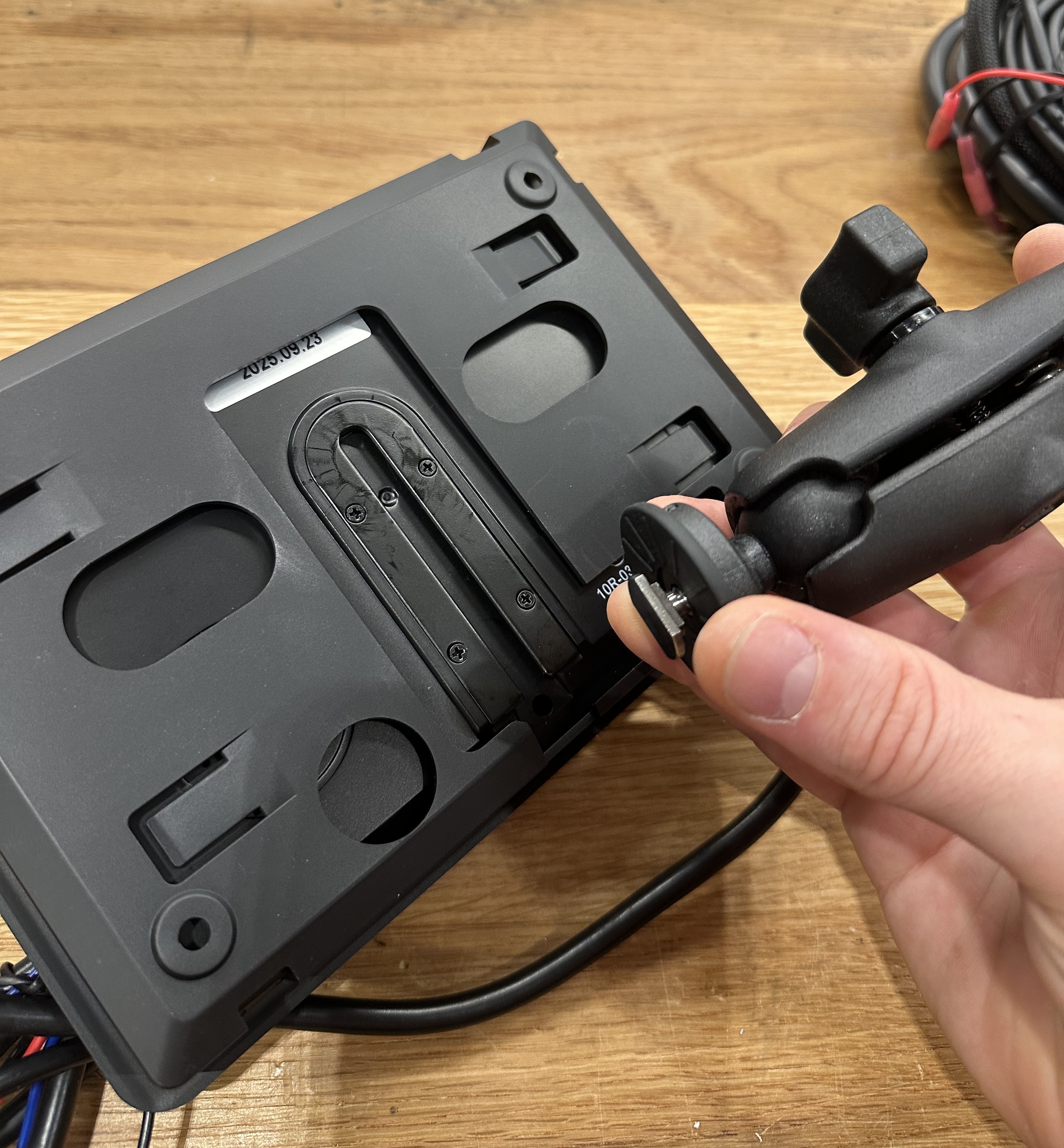

Afloje y retire la tuerca en T que viene preinstalada en el soporte de bola. El kit proporciona una segunda tuerca en T suelta; instale esta tuerca en T suelta en lugar de la preinstalada.
-
Deslice la tuerca en T en la ranura en la parte posterior del monitor.
-
Apriete el soporte de bola firmemente.
-
Limpie la superficie donde se aplicará la ventosa.
-
Coloque la ventosa en la posición de "apagado".
-
Presione la ventosa firmemente contra la superficie.
-
Cambie la ventosa a la posición de "encendido".
-
Ajuste el brazo del monitor al ángulo de su preferencia.
Esta guía de instalación contiene información típica específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y es solo para referencia. Consulte las leyes y ordenanzas locales aplicables para determinar cualquier restricción de instalación de la aplicación. Es responsabilidad del instalador cumplir con todas las leyes y ordenanzas aplicables al instalar este hardware.
No intente reparar este producto, utilizar piezas de repuesto de terceros con este producto, ni modificar este producto de ninguna otra manera, excepto de acuerdo con los manuales del producto o según las instrucciones de Samsara. No hacerlo puede causar daños materiales, provocar lesiones físicas o anular la garantía de su producto.
Cualquier instalación que no vaya de acuerdo con las instrucciones de la guía de instalación o esté expresa en la documentación, o cualquier uso de este producto que no esté descrito por la clasificación IP correspondiente o las condiciones de funcionamiento recomendadas, puede provocar un periodo de inactividad inesperado, un fallo del sistema, lesiones físicas o daños materiales, incluidos daños causados por el agua. El incumplimiento de estas instrucciones podría provocar lesiones graves o la muerte.
Es posible que este hardware y cualquier software relacionado no sean compatibles con los productos o servicios de terceros y que interfieran con las operaciones o anulen las garantías de dichos productos o servicios de terceros.
No instale ni ajuste el hardware mientras esté en conducción u operando el vehículo. No instale este hardware en una ubicación que pueda interferir con la visibilidad del conductor o el funcionamiento de los controles del vehículo. No instale este hardware sobre o cerca de los paneles de las bolsas de aire ni dentro del rango de funcionamiento de una bolsa de aire. No instale hardware mientras el vehículo no esté asegurado. No instale el hardware mientras el vehículo esté encendido, a menos que la guía de instalación le indique encender el vehículo.
Siempre preste atención a su entorno y conduzca de manera segura, cumpla con todas las leyes de tránsito y observe la carretera y las condiciones de conducción en todo momento. No confíe en que el producto alertará al conductor de los peligros de seguridad ni en que evitará colisiones. Es posible que el hardware y el software correspondiente no funcionen según lo previsto en función de las condiciones de la carretera, otros vehículos, el clima y otros factores.
El incumplimiento de las instrucciones de montaje puede provocar riesgo de lesiones físicas o daños a la propiedad por la caída de objetos. Si monta el hardware en la pared de un edificio, antes de perforar cualquier agujero verifique que no haya cableado o plomería.
