Al instalar el terminal telemático de activos Samsara AG53, seleccionar la combinación correcta de cable y adaptador es fundamental para garantizar la compatibilidad con el sistema de frenado electrónico (EBS) de su remolque. Este tema proporciona tablas de referencia con los fabricantes de EBS compatibles y los requisitos de cableado, así como instrucciones para utilizar la placa de carga del remolque para identificar el sistema con el que está trabajando.
Utilice la tabla a continuación para identificar los cables y adaptadores de cables de Samsara adecuados necesarios para conectar el terminal telemático de activos AG53 a las unidades de sistema de frenado electrónico (EBS) compatibles. La compatibilidad varía según el proveedor de EBS y la generación, por lo que debe verificarlo dos veces antes de conectar el dispositivo.
|
Modelo de EBS |
Cable adaptador |
Cable del terminal telemático de activos |
|---|---|---|
|
(Conector de entrada-salida) |
No es necesario |
CBL-AG-BEBS-KBG2 (Cable en Y con conectores negros) |
|
(Conector de entrada-salida) |
No es necesario |
CBL-AG-BEBS-KB22 (cable en Y con conectores grises) |
|
(Puerto DIAG) |
CBL-AG-BEBS-HAL3 (Conector DIN de 4 pines para Haldex Gen 3) |
CBL-AG-BEBS-4DIN (Conector AG53 a DIN de 4 pines) |
|
(Puerto TCAN) |
CBL-AG-BEBS-HAL4 (Conector Haldex Gen 4 a DIN de 4 pines) |
CBL-AG-BEBS-4DIN (Conector AG53 a DIN de 4 pines) |
|
(Puerto del subsistema) |
CBL-AG-BEBS-WABE (Subsistema Wabco al conector DIN de 4 pines) |
CBL-AG-BEBS-4DIN (Conector AG53 a DIN de 4 pines) |
La placa de carga del remolque puede ayudar a identificar la marca y el modelo del EBS, lo cual es esencial para seleccionar el cable y adaptador correctos de Samsara. Utilice los ejemplos a continuación para hacer coincidir las marcas de la placa de carga con el proveedor de EBS correspondiente. Como alternativa, el proveedor del remolque o el proveedor OEM pueden proporcionar esta información.
|
Proveedor de EBS |
Ejemplos de marcas de la placa de carga |
|---|---|
|

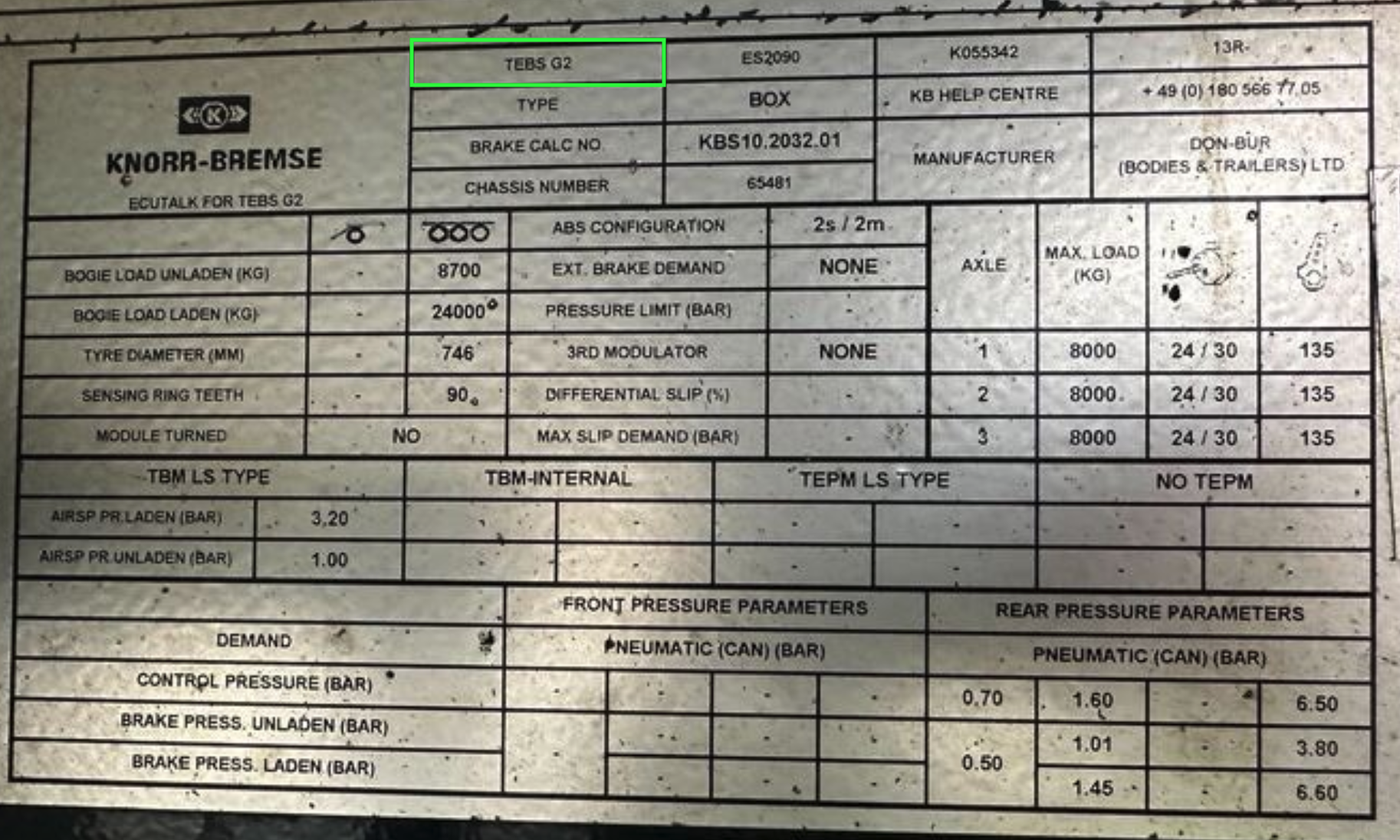

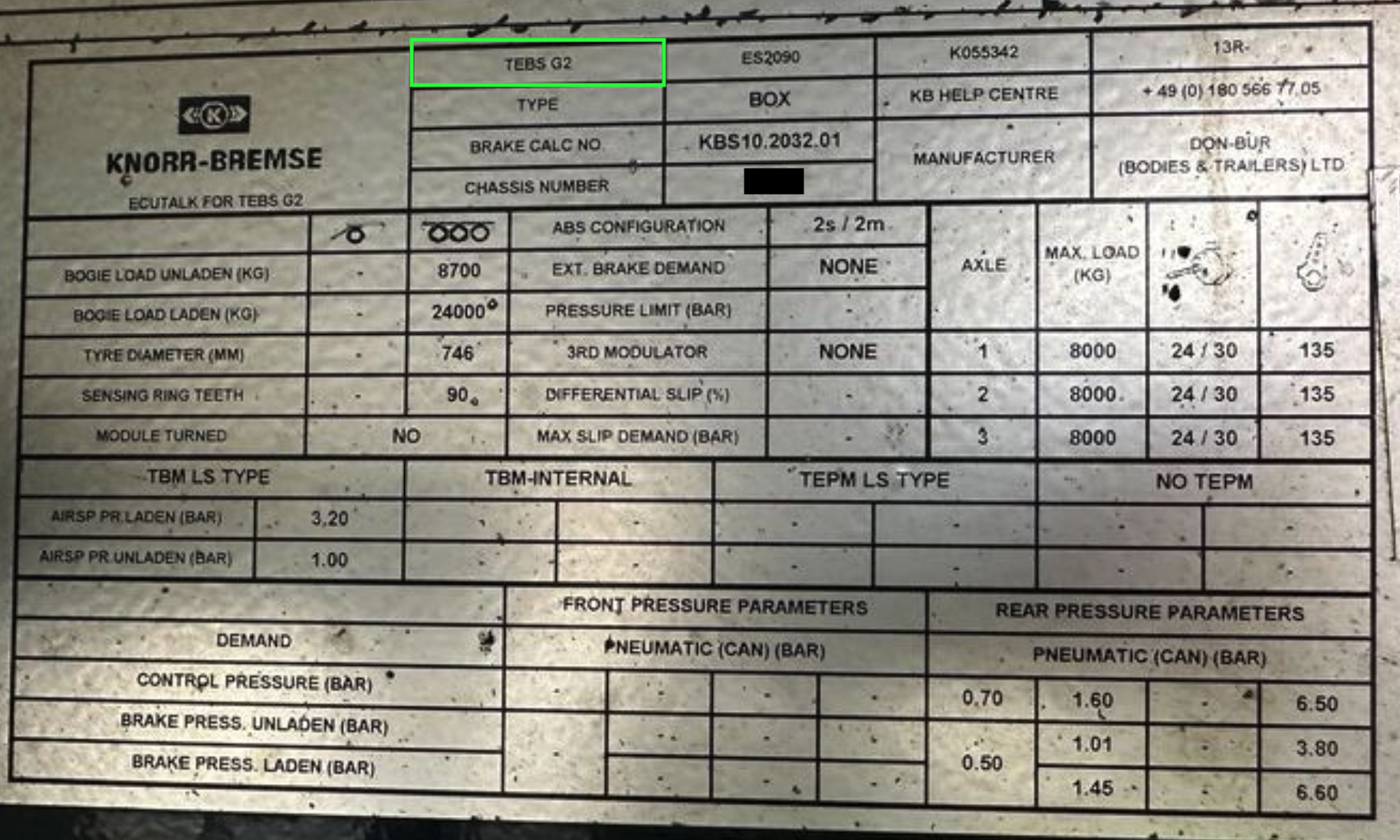

Knorr G2/G2.1 |
|
|

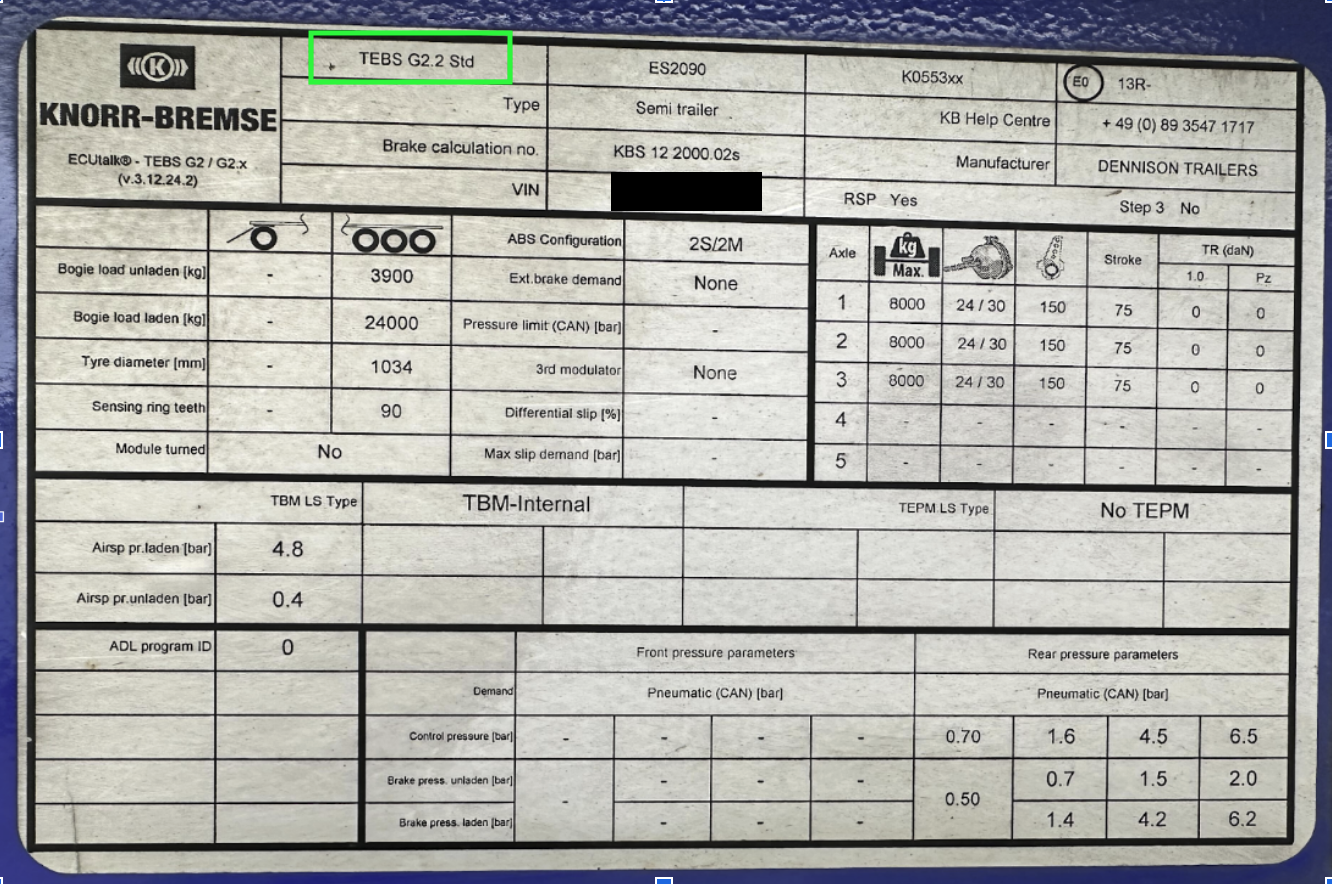

Knorr G2.2 |
|
|

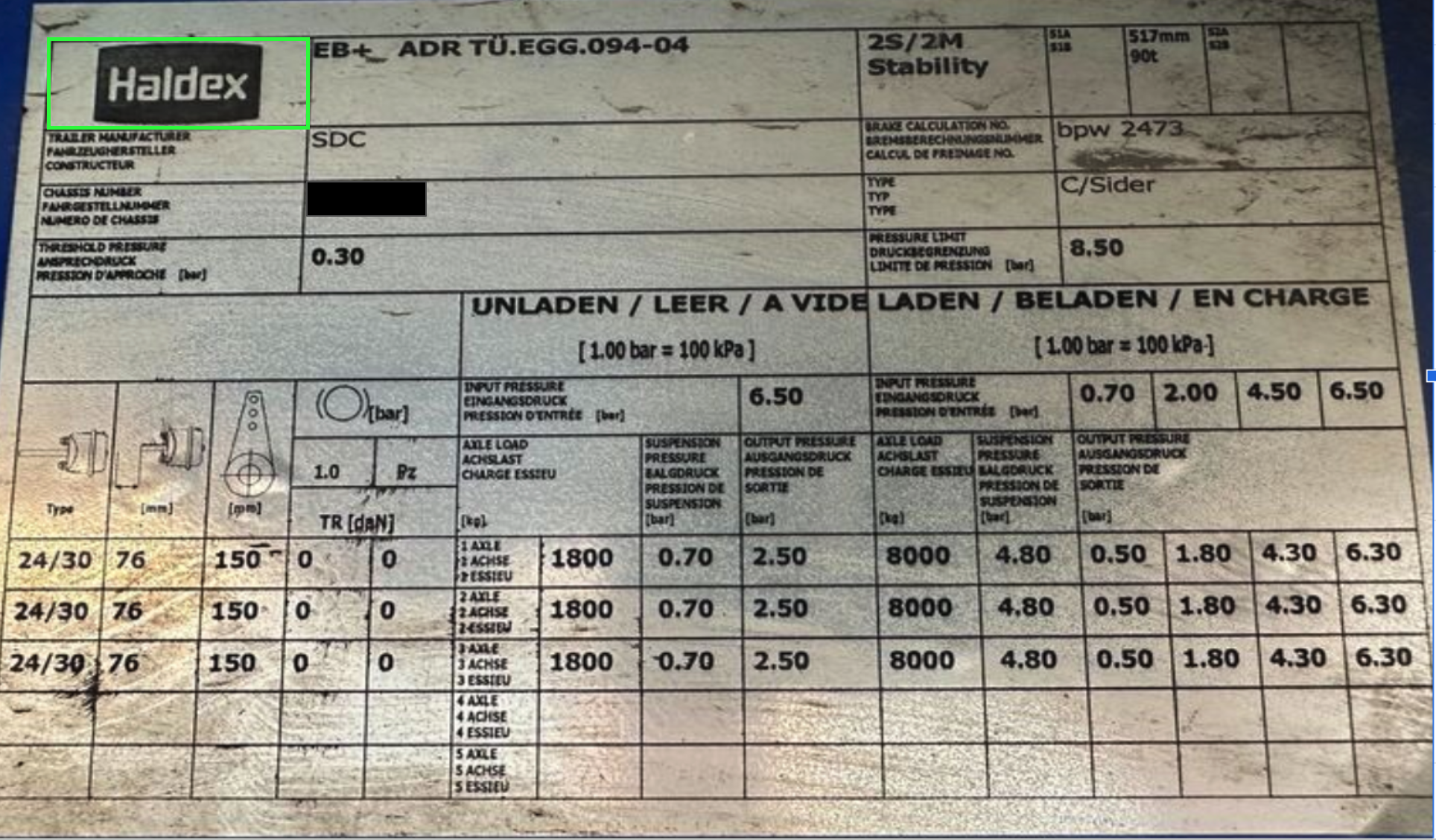

Haldex Gen 3 |
|
|

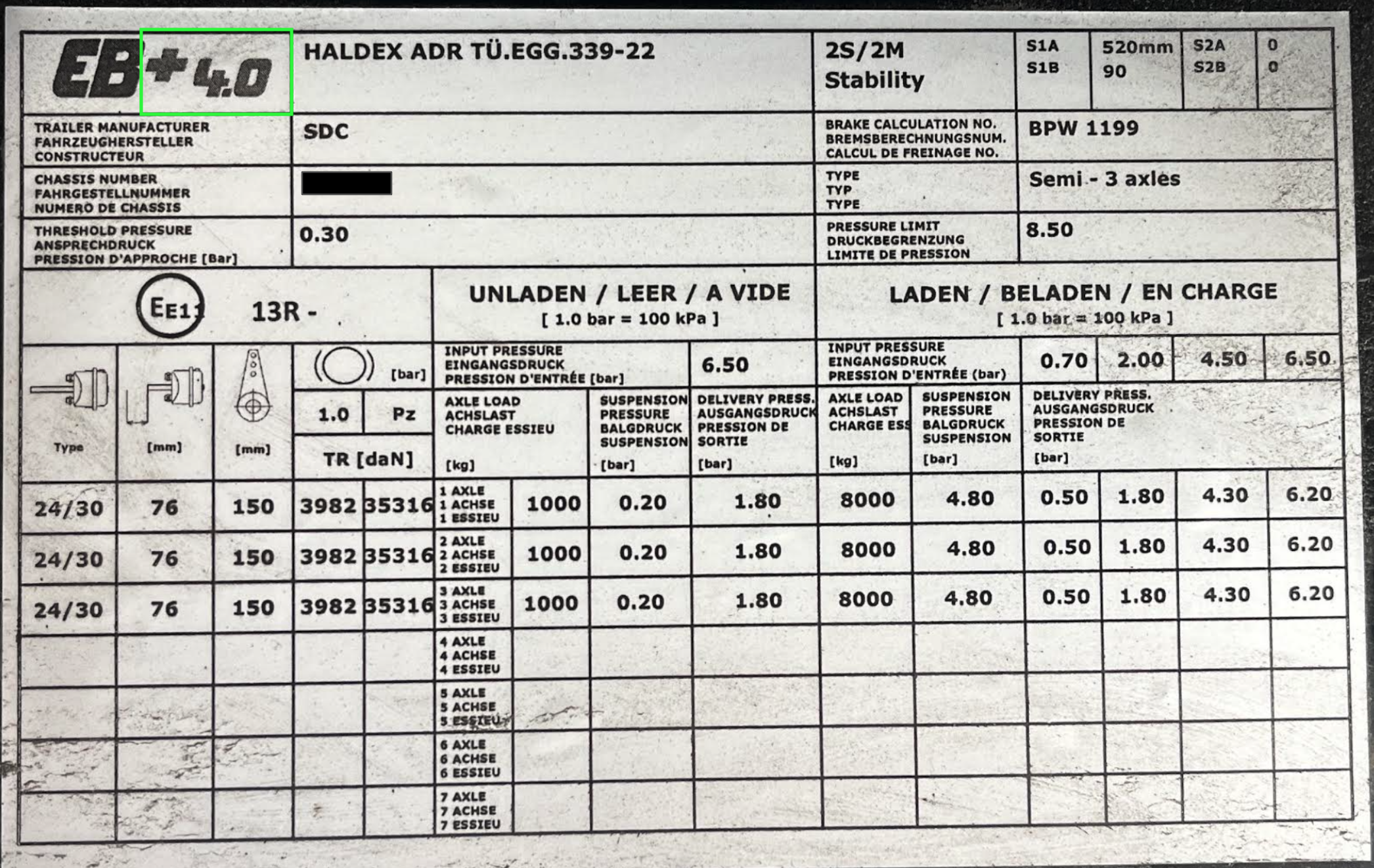

Haldex Gen 4 |
|
|

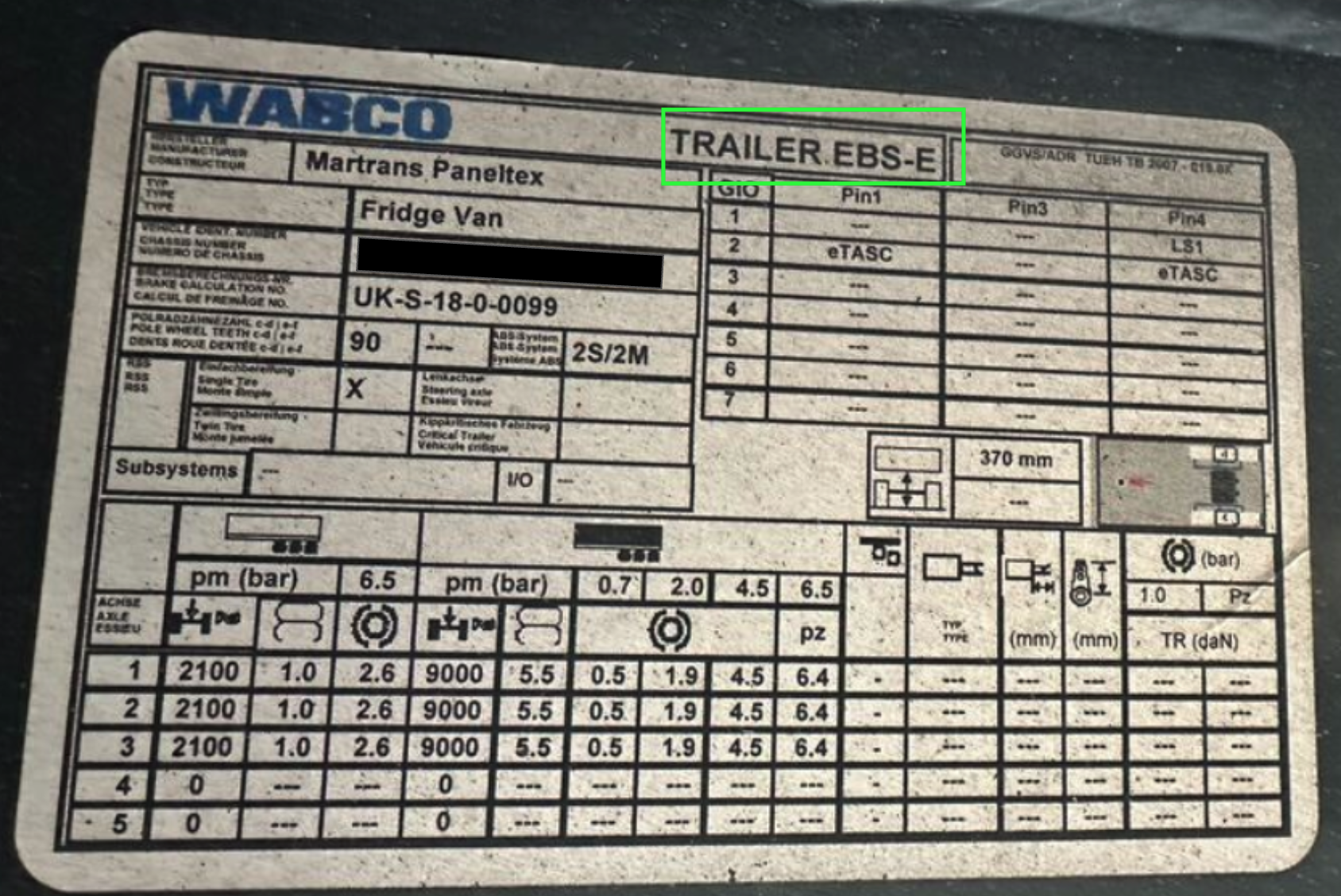

Wabco Gen E |
|
