El cable adaptador de alimentación directa para terminales telemáticos vehiculares (VG) está disponible en América del Norte y Europa (Reino Unido, Francia, Alemania, Dinamarca).
Para vehículos que necesitan una fuente de alimentación alternativa, instale el terminal telemático vehicular (VG) con un cable adaptador de alimentación directa. Este accesorio, compatible con los modelos VG54 y VG55, se conecta en línea con el mazo de alimentación/diagnóstico y el VG, lo que permite una conexión directa a la batería para activos equipados con interruptores de apagado.
|
|
|
|

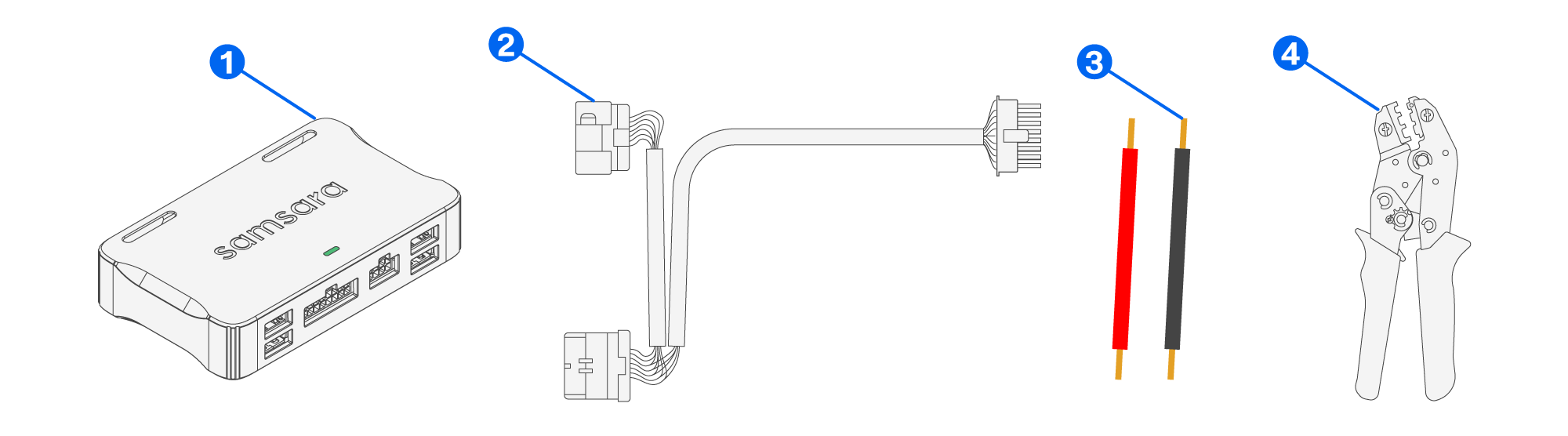

Elemento |
Cantidad |
Descripción |
|---|---|---|
|
|
1 |
Terminal telemático vehicular (VG), no incluido |
|
|
1 |
Cable de diagnóstico, no incluido. |
|
|
2 |
Cable puente (18-20 AWG), no incluido. |
|
|
1 |
Crimpadora para empalme a tope, no incluida. |
|
|
1 |

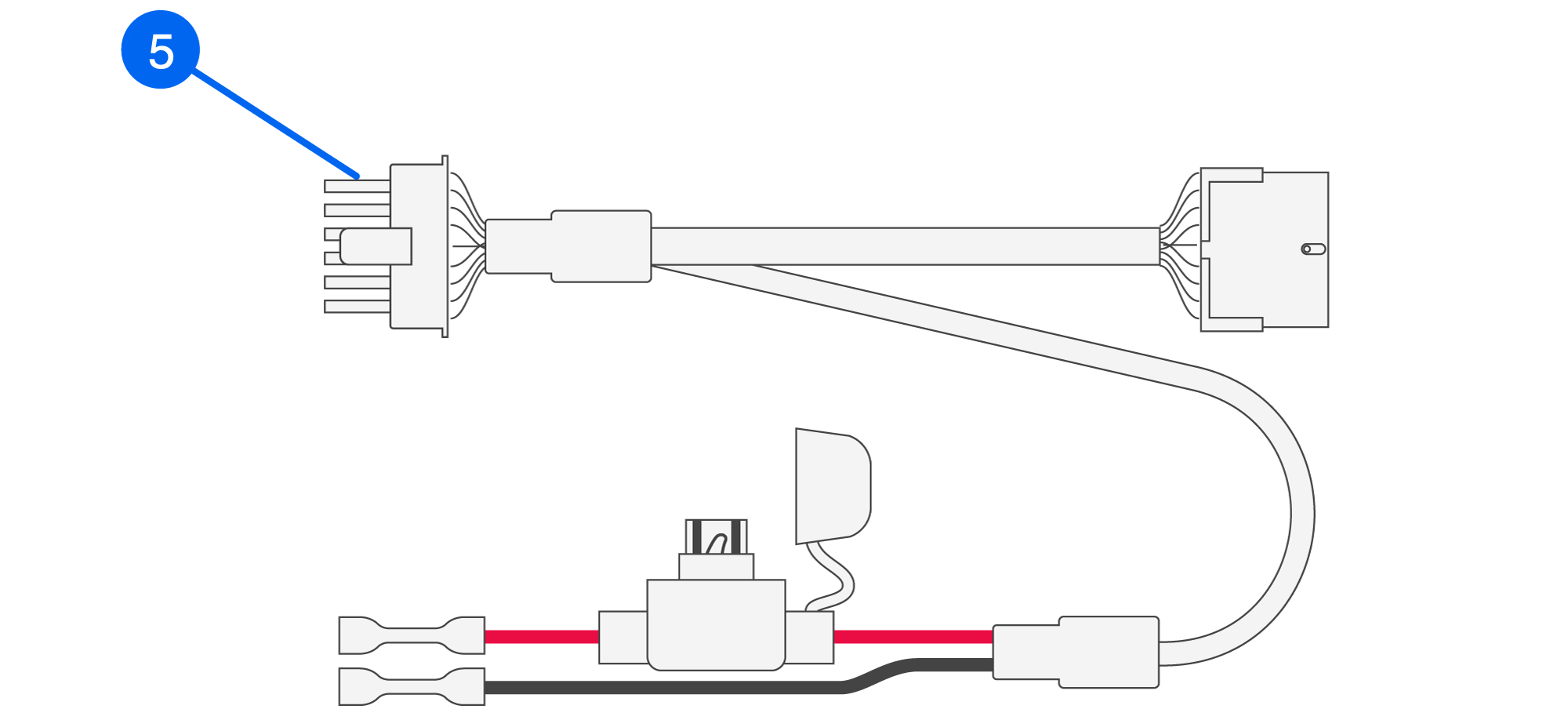

Cable de alimentación del adaptador, incluido. |
|
Equipo adicional que podría ser necesario pero no se proporciona |
||
|
|
1 |
Fuente de calor (encendedor, pistola de calor, etc.) |
Sigue estos pasos para instalar el cable y y finalizar la instalaión del terminal telemático vehicular (VG).
-
Comience la instalación de VG según la Guía de instalación del VG que corresponda al cable de diagnóstico de su vehículo.
Importante
Pause la instalación cuando llegue al paso que le indique conectar el conector de diagnóstico/alimentación de 16 pines.
-

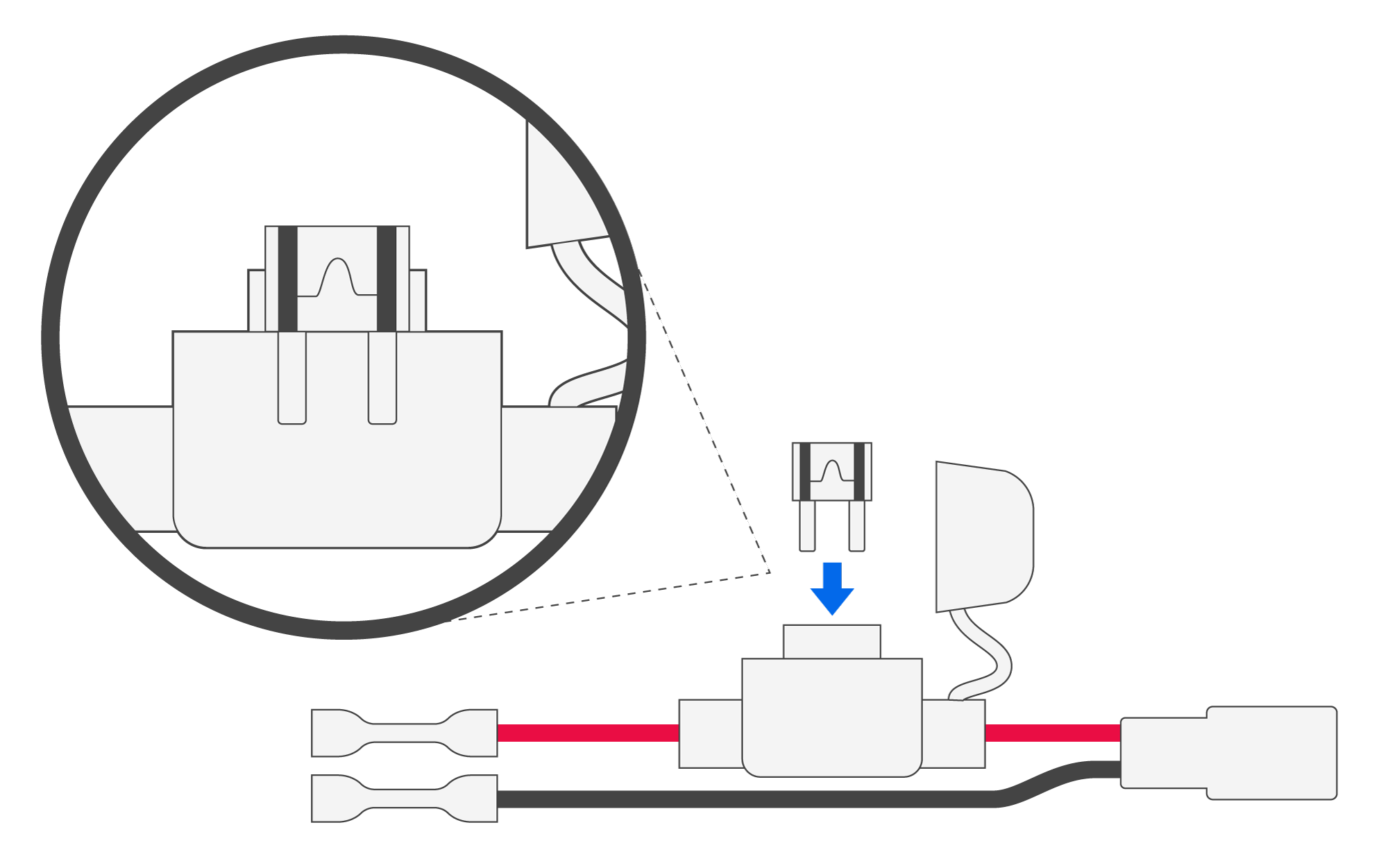

Verifique el fusible en el cable adaptador de alimentación directa.
-
Abra la tapa del portafusibles y verifique que el fusible de 7.5 A esté firmemente colocado.
-
Cierre la tapa del portafusibles después hacer la verificación.
-
-
Prepare y conecte los cables de puente al cable adaptador de alimentación directa.
-

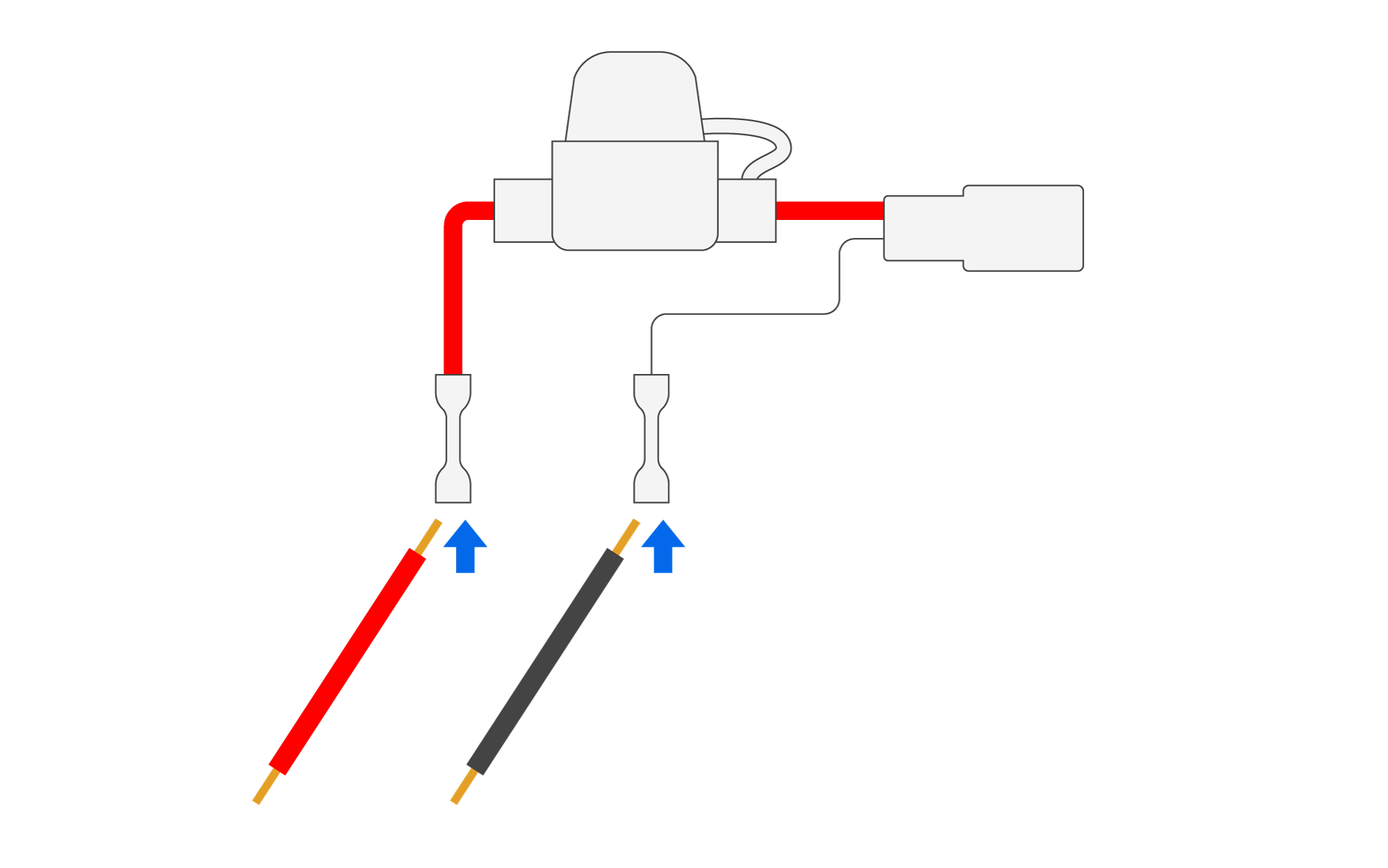

Utilice una crimpadora para conectar los cables puente (de suficiente longitud para alcanzar la batería o fuente de energía) a los conectores de empalme.
Si lo desea, use una fuente de calor, como un encendedor, soplete de mano o pistola de calor, para calentar cuidadosamente el tubo a lo largo de toda su longitud. Asegúrese de que el tubo se encoja de manera uniforme y forme un sello hermético.
-
Asegúrese de que los cables estén entre 18-20 AWG; se recomienda 18 AWG para minimizar la pérdida de energía.
-
Identifique y conecte los cables correctamente:
-
PWR (Alimentación) = Rojo
-
GND (Tierra) = Negro
-
-
-
Enrute y conecte los cables puente a la fuente de alimentación.
-
Asegúrese de que la fuente de alimentación sea de 12 a 24 VDC.
-

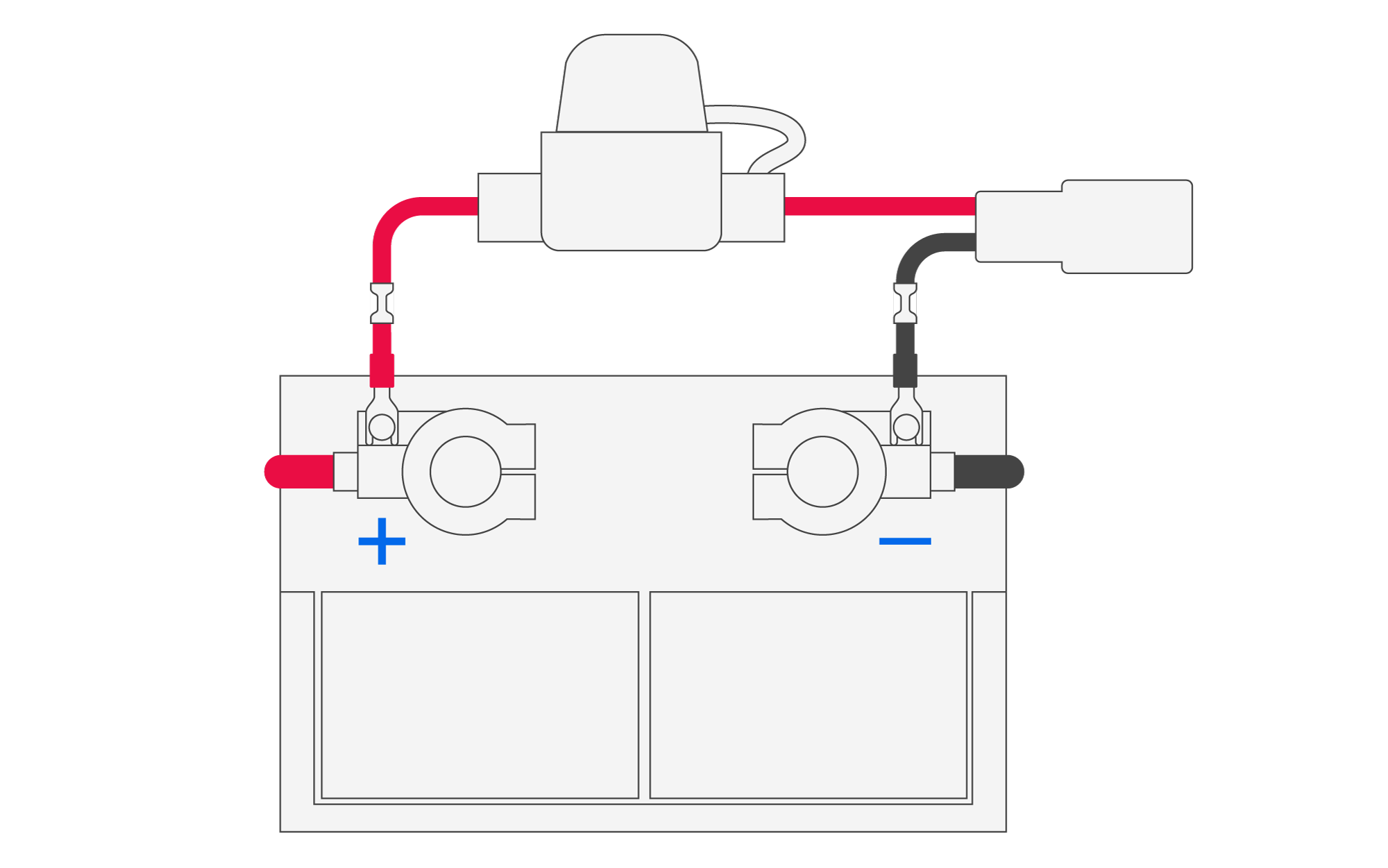

Asegure los cables PWR y GND a los terminales correspondientes de la batería.
-
-
Finalice la instalación del terminal telemático vehicular (VG)
-

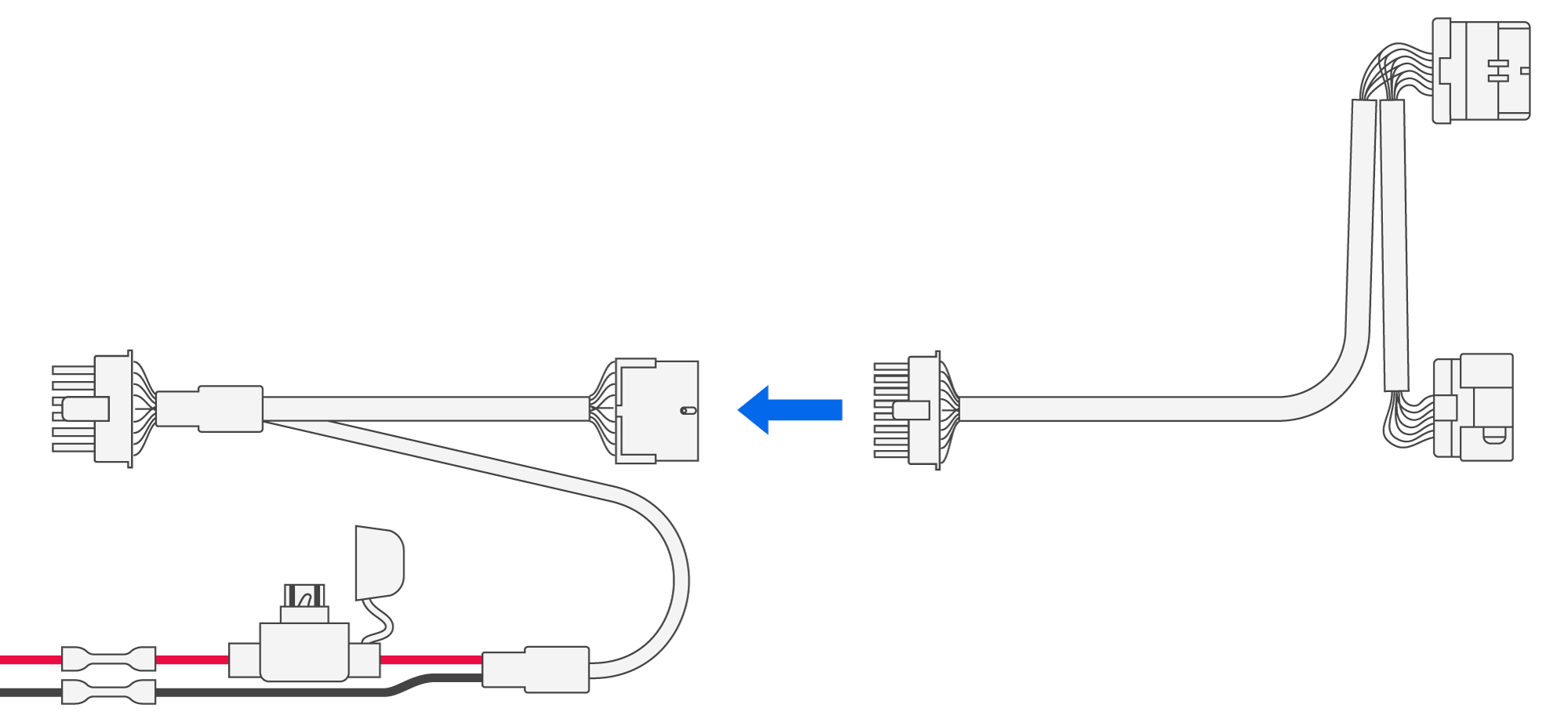

Enchufe el conector de diagnóstico/alimentación de 16 pines del cable de diagnóstico en el receptáculo de 16 pines del adaptador de alimentación directa.
Escuchará un clic cuando esté insertado correctamente.
-

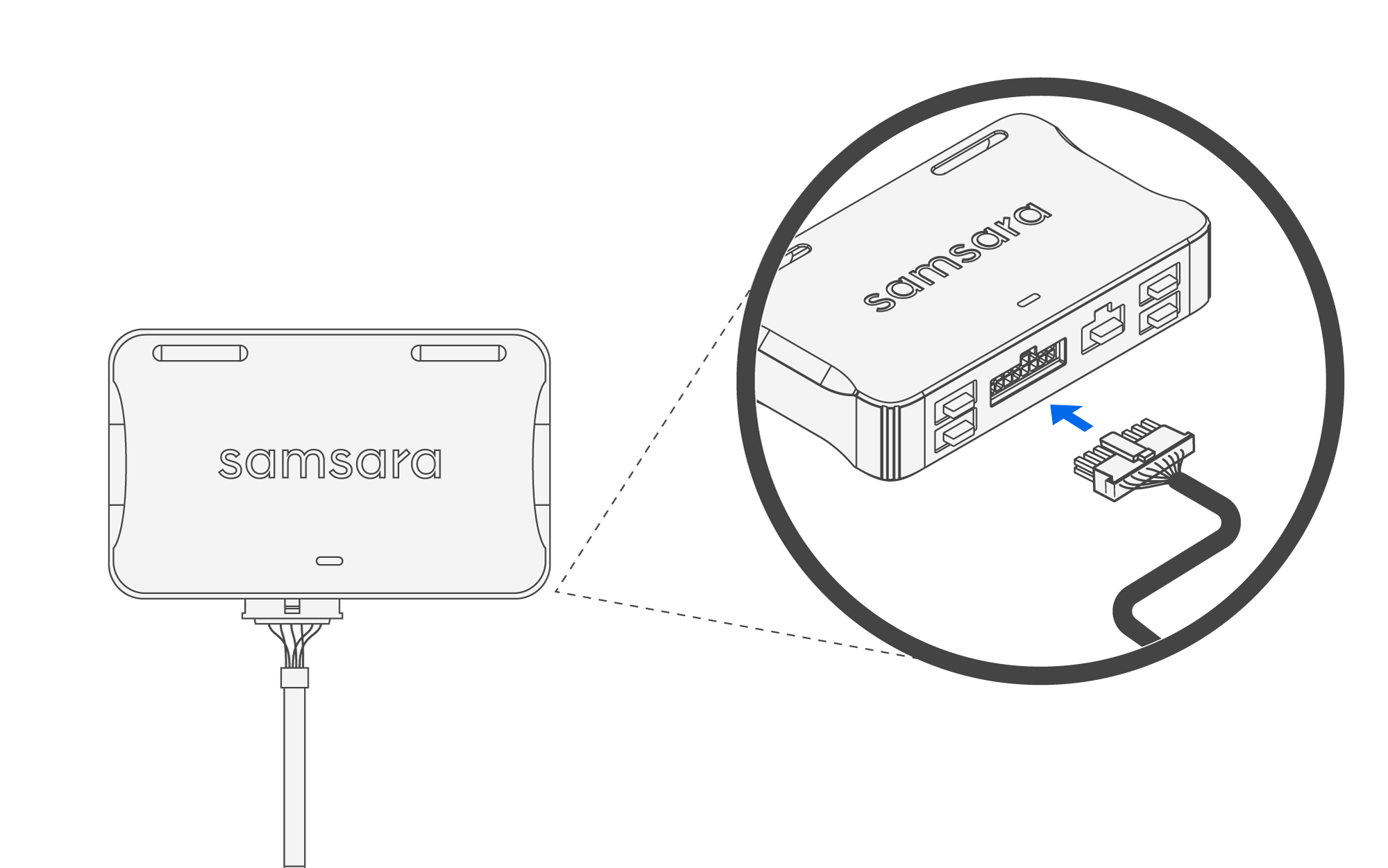

Enchufe el conector de diagnóstico/alimentación de 16 pines del adaptador de alimentación directa en el VG.
-
Si la guía le indica que apague y vuelva a encender el vehículo, reinicie la alimentación del VG:
-
Desenchufe el conector de 16 pines del VG.
-
Espere 60 segundos.
-
Vuelve a conectar el conector de 16 pines.
-
-
Verifique que el VG esté encendido y funcionando correctamente.
-
Esta guía de instalación contiene información típica específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y es solo para referencia. Consulte las leyes y ordenanzas locales aplicables para determinar cualquier restricción de instalación de la aplicación. Es responsabilidad del instalador cumplir con todas las leyes y ordenanzas aplicables al instalar este hardware.
No intente reparar este producto, utilizar piezas de repuesto de terceros con este producto, ni modificar este producto de ninguna otra manera, excepto de acuerdo con los manuales del producto o según las instrucciones de Samsara. No hacerlo puede causar daños materiales, provocar lesiones físicas o anular la garantía de su producto.
Cualquier instalación que no vaya de acuerdo con las instrucciones de la guía de instalación o esté expresa en la documentación, o cualquier uso de este producto que no esté descrito por la clasificación IP correspondiente o las condiciones de funcionamiento recomendadas, puede provocar un periodo de inactividad inesperado, un fallo del sistema, lesiones físicas o daños materiales, incluidos daños causados por el agua. El incumplimiento de estas instrucciones podría provocar lesiones graves o la muerte.
Este hardware y cualquier software asociado pueden no ser compatibles con productos o servicios de terceros. Este hardware y software asociado pueden interactuar, interconectarse o integrarse con productos o servicios de terceros y pueden no ser validados o admitidos por dichos terceros, interferir con las operaciones de productos o servicios de terceros o anular las garantías de dichos productos o servicios.
No instale hardware mientras el vehículo esté sin asegurar o mientras el vehículo esté encendido, a menos que la guía de instalación le indique encender el vehículo. No instale ni ajuste hardware mientras esté en conducción u operando el vehículo. No instale este hardware en una ubicación que pueda interferir con la visibilidad del conductor o el funcionamiento de los controles del vehículo, ni cerca de los paneles de las bolsas de aire o dentro del rango de acción de una bolsa de aire. No instale hardware mientras el equipo o sistema subyacente esté encendido y siga los procedimientos de bloqueo o etiquetado aplicables antes de instalar cualquier equipo, según corresponda.
No instale este hardware sobre o cerca de materiales inflamables o peligrosos. Este hardware puede estallar si se coloca cerca de materiales inflamables u otros materiales peligrosos, creando un riesgo de incendio, quemaduras, choque eléctrico u otras lesiones graves.
Mantenga este hardware entre -40 °F y 158 °F (-40 °C y 70 °C). El no mantener este hardware dentro del rango de temperatura especificado puede resultar en riesgos de seguridad.
