Cada terminal telemático vehicular (VG) admite entradas auxiliares para conectar dispositivos adicionales. Con el cable CBL-VG-CAUX, se pueden conectar hasta cinco líneas auxiliares directamente al VG54 o VG55. Esta configuración permite encadenar múltiples accesorios, como botones de pánico o botones de privacidad, y a la vez ofrecer entradas auxiliares para líneas no utilizadas. Además, si es necesario, también puede instalar el Concentrador de entradas auxiliares (ACC-AUX) para conectar hasta ocho entradas adicionales.
El cable CBL-VG-CAUX, compatible con los modelos VG54 y VG55, utiliza las líneas de entrada auxiliares 1 a 5. Cuando se utiliza el concentrador de entradas auxiliares (ACC-CAUX), estas entradas corresponden a las líneas de entrada 6 a 13. La siguiente tabla especifica el hardware adecuado para cada línea de entrada auxiliar:
|

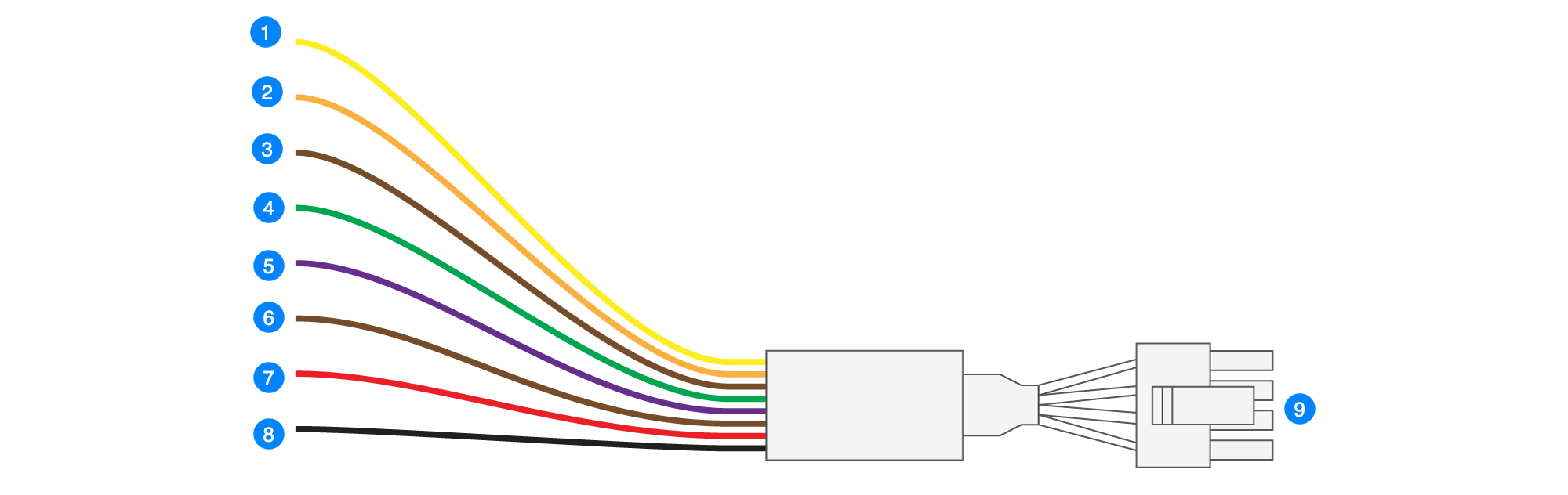

Color del cable |
Descripción |
||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
Amarillo |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Naranja |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Marrón |
Entrada AUX 3 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Verde |
Entrada AUX 4 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Morado |
Entrada AUX 5 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Azul |
Salida AUX 1 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
Rojo |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Negro |
Tierra |
|||||||||||||||||||||||||||||||||||||||||||||||
|
|
— |
Conector de entradas auxiliares |
|||||||||||||||||||||||||||||||||||||||||||||||
|
[a] No usar si el botón de pánico de Samsara está instalado. [b] No usar si el botón de privacidad de Samsara está instalado. [c] La fuente de voltaje es la batería del activo, por lo que el voltaje permanece constante incluso cuando el motor del vehículo está apagado. |
|||||||||||||||||||||||||||||||||||||||||||||||||

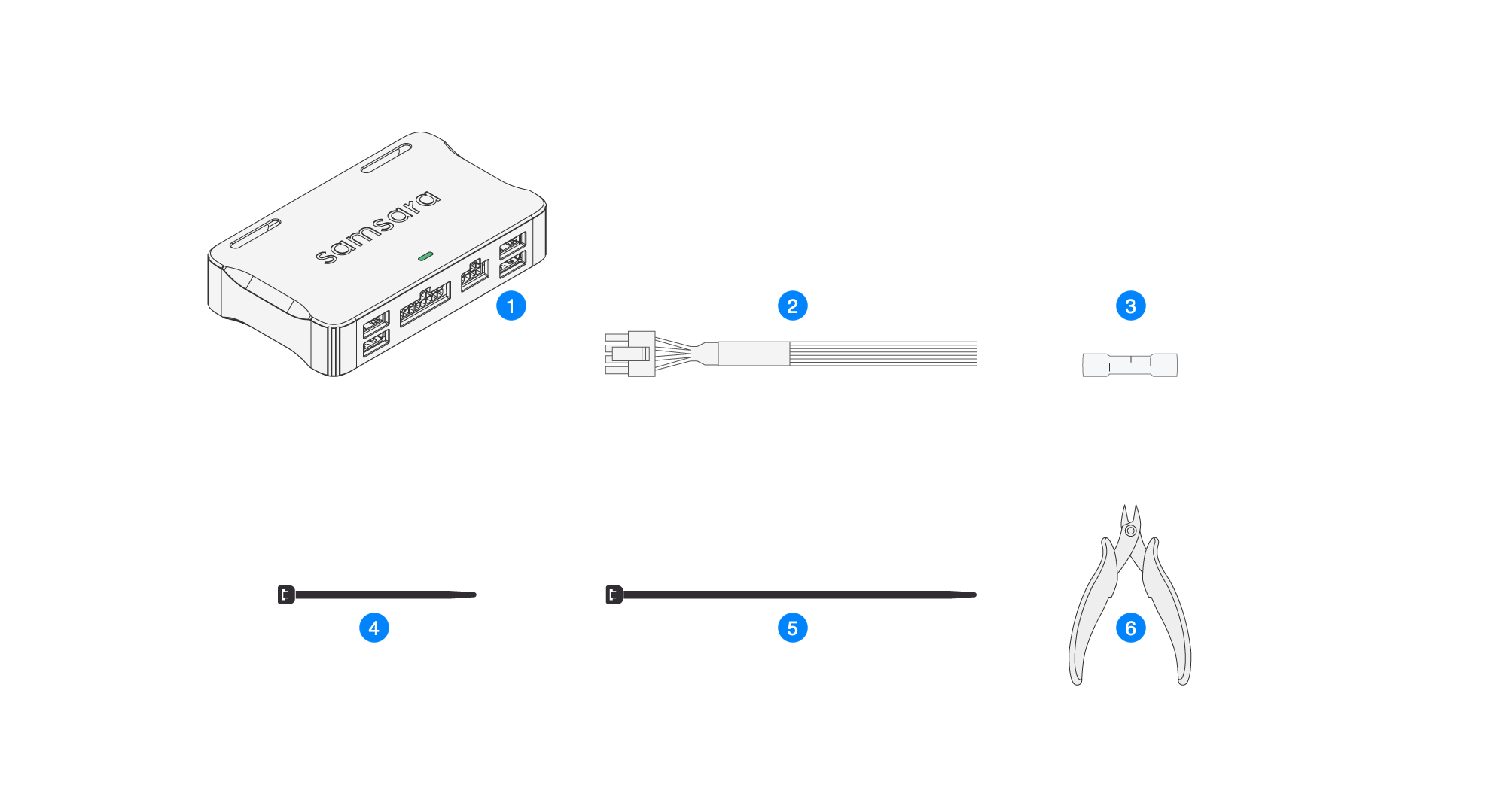

Lo que necesitará
|
Cantidad |
Descripción |
|
|---|---|---|
|
|
1 |
Terminal telemático vehicular |
|
|
1 |
Cable auxiliar accesorio |
|
|
8 |
Empalme a tope |
|
|
8 |
Bridas para cables cortas y estrechas (bolsa para cables) |
|
|
2 |
Bridas para cables largas y estrechas (caja del VG) |
|
|
1 |
Cortadores al ras (no incluidos) |
Para conectar entradas auxiliares a su VG:
-

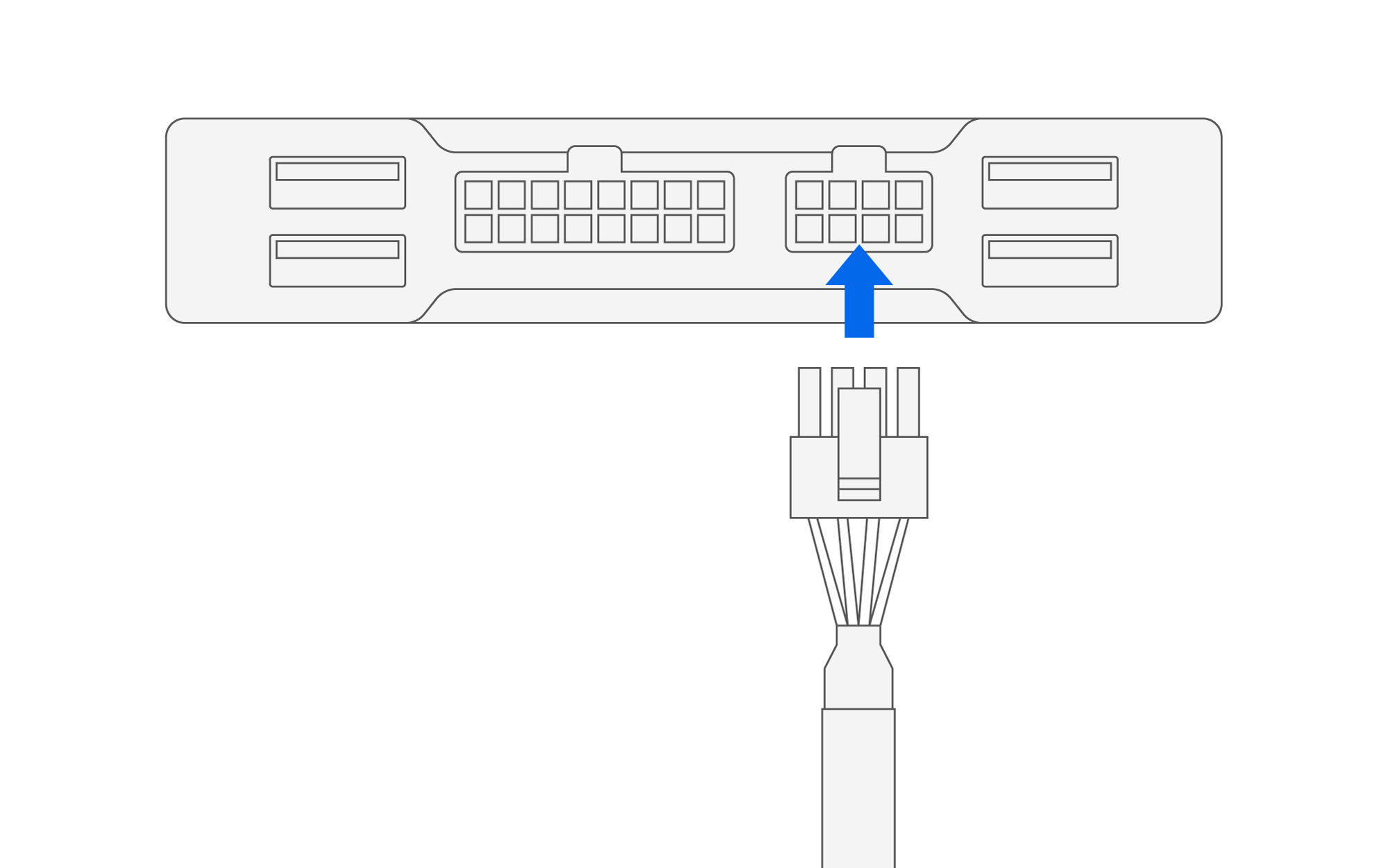

Conecte el cable Samsara al puerto de 8 pines del VG.
-
Identifique el color de cable correcto para conectar su equipo a la entrada auxiliar.
Para obtener más información, consulte Asignación de entradas del cable.
-

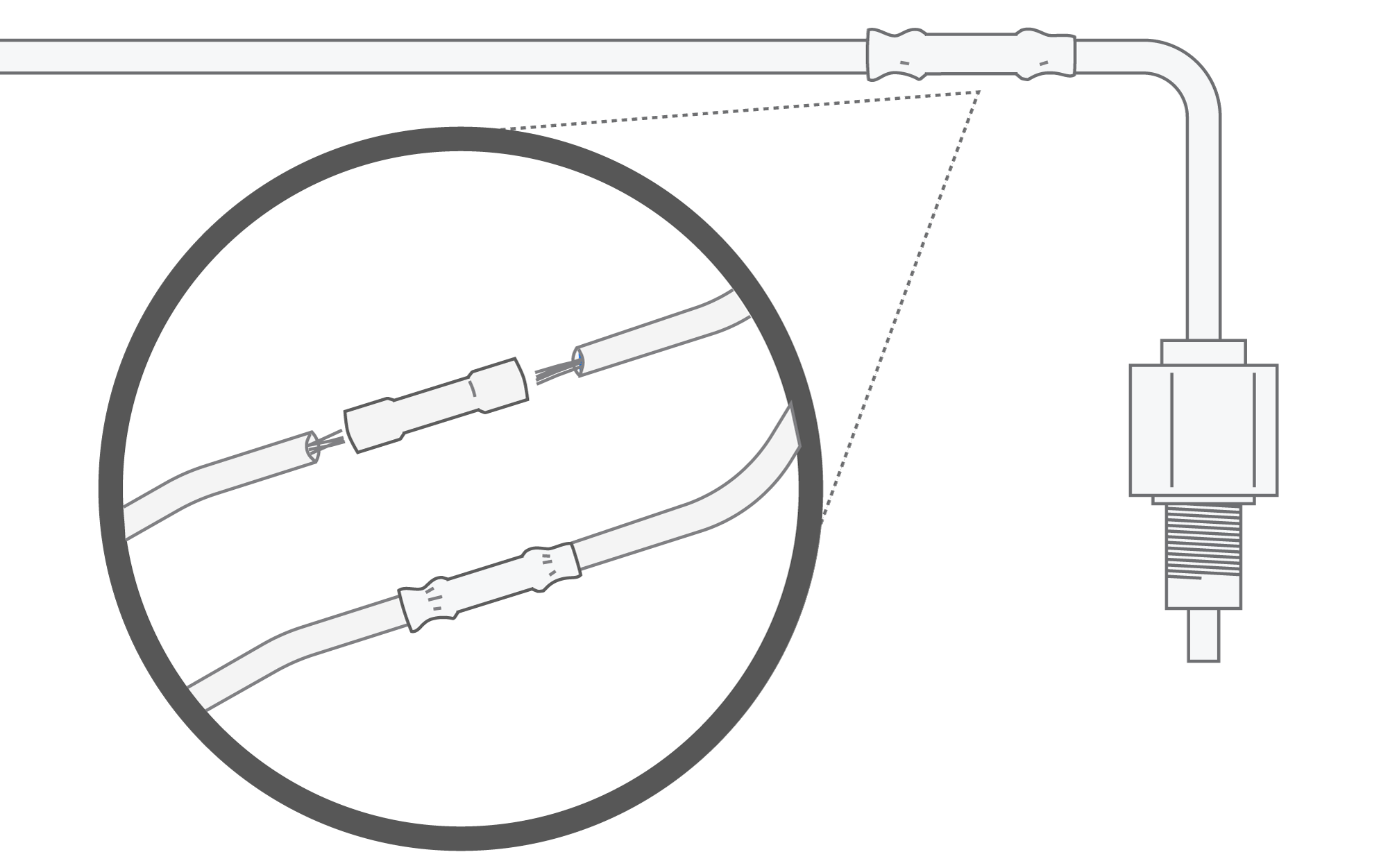

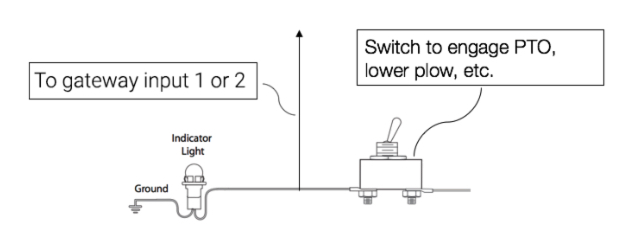

Utilice un empalme a tope para conectar los cables AUX a las entradas de los sensores que desee monitorear.
Utilice alambre de cobre calibre 20 (recomendado).
-
Si necesita entradas auxiliares adicionales, conecte las entradas al concentrador de entradas auxiliares (ACC-AUX) y conecte el concentrador al puerto USB del VG.
-
Verifique el voltaje en la entrada.
Cuando el voltaje supera los 5 V, el VG considera que el dispositivo está encendido. Un voltaje por debajo de 3.3 V se considera apagado. Si el voltaje permanece apagado, vuelva a verificar las asignaciones de pines y que los cables estén conectados firmemente.
-
Complete la configuración desde el panel de Samsara. Consulte Configurar una entrada auxiliar.
Después de instalar sus dispositivos auxiliares, la información está disponible prácticamente al instante en el panel de Samsara. Vea el informe de equipos y la vista general de la flota para ver cómo y dónde su flota usa el equipo.
Esta guía de instalación contiene información común específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y solo sirve como referencia. Consulte las leyes y ordenanzas locales aplicables para determinar las restricciones de instalación. Es responsabilidad del instalador cumplir con todas las leyes y ordenanzas aplicables al instalar este hardware.
No intente reparar, utilizar piezas de repuesto de terceros ni modificar este producto de cualquier otra manera, excepto como se indica en los manuales del producto o según las instrucciones de Samsara. Si no sigue estas instrucciones, puede ocasionar daños a la propiedad, lesiones físicas o anular la garantía del producto.
Cualquier instalación que no vaya de acuerdo con las instrucciones de la guía de instalación o esté expresa en la documentación, o cualquier uso de este producto que no esté descrito por la clasificación IP correspondiente o las condiciones de funcionamiento recomendadas, puede provocar un periodo de inactividad inesperado, un fallo del sistema, lesiones físicas o daños a la propiedad, incluidos daños causados por el agua. El incumplimiento de estas instrucciones podría provocar lesiones graves o la muerte.
Es posible que este hardware y cualquier software relacionado no sean compatibles con los productos o servicios de terceros y que interfieran con las operaciones o anulen las garantías de dichos productos o servicios de terceros.
No instale el hardware mientras el vehículo no tenga el freno de mano o esté encendido a menos que la guía de instalación le indique que encienda el vehículo. No instale ni ajuste el hardware mientras conduce u opera el vehículo. No instale este hardware en un lugar que pueda interferir con la visibilidad del conductor o el funcionamiento de los controles del vehículo o cerca de los paneles de las bolsas de aire ni dentro del rango de funcionamiento de una bolsa de aire.
No instale este hardware sobre materiales inflamables o peligrosos ni cerca de ellos. Es posible que este hardware explote si se coloca cerca de materiales inflamables o de otros componentes peligrosos, lo que constituye riesgo de incendio, de recibir quemaduras, descargas eléctricas u otras lesiones graves. Este producto incluye condensadores, que podrían presentar riesgo potencial de incendio, explosión, descarga eléctrica o quemaduras. No toque ningún condensador dentro de este hardware.
Siempre preste atención a su entorno y conduzca de manera segura, cumpla con todas las leyes de tránsito y observe la carretera y las condiciones de conducción en todo momento. No confíe en que el producto alertará al conductor de los peligros de seguridad ni en que evitará colisiones. Es posible que el hardware y el software asociado no funcionen según lo previsto en función de las condiciones de la carretera, otros vehículos, el clima y otros factores.
Mantenga este hardware entre -40 °C y 85 °C (-40 °F y 185 °F). No mantener este hardware en el rango de temperatura especificado puede ocasionar riesgos de seguridad.
Este dispositivo cumple con la parte 15 de las Reglas de la Comisión Federal de Comunicaciones (FCC). El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan ocasionar un funcionamiento no deseado.
Este dispositivo cumple con los requisitos de la IFT. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan ocasionar un funcionamiento no deseado. IFT: SASA0124-20011.
Este dispositivo cumple con los estándares RSS exentos de licencia del Ministerio de Innovación, Ciencia y Desarrollo Económico (ISED) de Canadá. La operación está sujeta a las dos condiciones siguientes:
(1) este dispositivo no puede causar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no deseado del dispositivo.
|
|
Este símbolo en los productos o en los documentos que lo acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general. Para un tratamiento, recuperación y reciclaje adecuados, lleve los productos a los puntos de recolección designados donde se aceptarán de forma gratuita. |
