Cada terminal telemático vehicular (VG) viene con entradas auxiliares que puede usar para conectar dispositivos adicionales a su equipo. Puede conectar hasta dos líneas auxiliares directamente al VG34. Para agregar puertos auxiliares adicionales, conecte un Concentrador de entradas auxiliares (ACC-AUX).
Después de instalar los dispositivos auxiliares, la información está disponible casi instantáneamente en el panel de Samsara. Consulte el Informe sobre el uso de los equipos y su panel de Samsara en Vista general de la flota ( ) para ver cómo y dónde su flota utiliza el equipo.
Para cada entrada auxiliar que desee conectar:
-

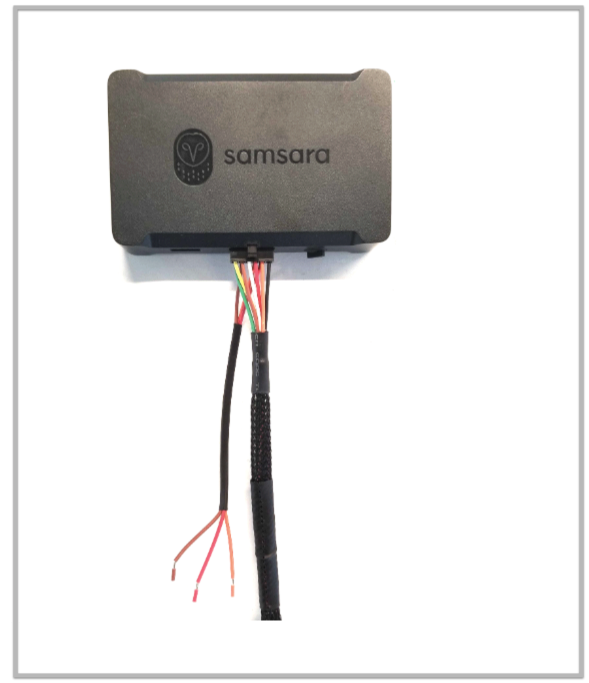

Retire el tubo termorretráctil del cable de espiral para exponer tres cables.
-
Localice los cables para la Entrada 1 y la Entrada 2 con la clave de colores siguiente:
-
Entrada 1 = ROJO
-
Entrada 2 = NARANJA
-
Cable no utilizado = MARRÓN
Nota
Clave de cables OBD predeterminada:
-
J1939: Entrada 1 (ROJO), Entrada 2 (NARANJA), Cable no utilizado (MARRÓN)
-
OBDII: Entrada 1 (VERDE), Entrada 2 (AMARILLO), Cable no utilizado (AZUL)
-
-

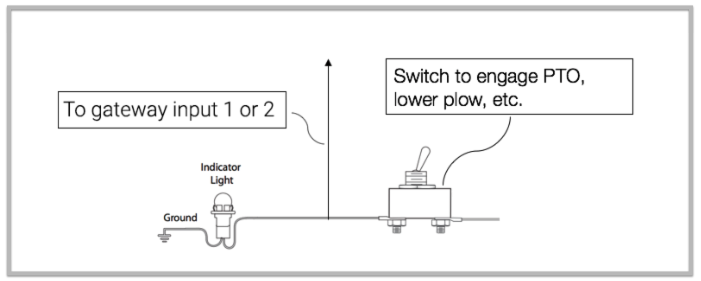

Conecte uno de estos en el circuito de su equipo. Recomendamos el cableado a luces indicadoras, relés o interruptores. Recomendamos usar alambre de cobre de calibre 20.
-
Verifique el voltaje en la entrada.
Cuando el voltaje supera los 5 V, el VG considera que el dispositivo está encendido. Un voltaje por debajo de 3.3 V se considera apagado. Si el voltaje permanece apagado, vuelva a verificar las asignaciones de pines y que los cables estén conectados firmemente.
-
Complete la configuración desde el panel de Samsara. Consulte Configurar una entrada auxiliar.
