Nota
El conector de cámaras de Samsara solo está disponible en el Reino Unido, EE. UU. y Canadá.
El conector de cámaras estándar de Samsara le permite expandir la configuración actual de su cámara de tablero Samsara para conectar hasta cuatro cámaras de terceros compatibles por vehículo a su panel de Samsara.
Para ver una comparación de las funciones del conector de cámaras de Samsara y las funciones disponibles, consulte Soporte de la función del conector de cámaras de Samsara por modelo de cámara de tablero. Con la configuración de la cámara de tablero y el conector de cámaras de Samsara, los siguientes tipos de detección incluirán las imágenes de las cámaras de terceros:
-
Incidentes abruptos detectados por el VG (como una frenada abrupta y un choque)
Nota
Violación de la política Los métodos de detección no incluyen imágenes de cámaras de terceros y se limitan a funciones específicas de supervisión de la seguridad del conductor.
Las cámaras de terceros compatibles deben tener:
|
Tipo de Función Compatible |
Función de terceros requerida |
|---|---|
|
Tipo de conexión |
|
|
Señal de video |
CVBS (NTSC o PAL) |
La siguiente tabla define el equipo compatible con el conector de cámaras estándar de Samsara:
|
Categoría |
Fabricante |
Número de parte. |
Descripción |
|---|---|---|---|
|
Cámaras de respaldo |
Brigada |
N/A |
DVS |
|
Camecho |
CM00-K008396 |
Pantalla Camecho |
|
|
Camecho |
CM00-R0030A1 |
Cámara Camecho |
|
|
Pro-Vision |
CAM-313C-1 |
Cámara de respaldo PV |
|
|
ZD.323.1.4 |
Cámaras PV y monitor |
||
|
Pro-Vision |
DVR-910 |
Cámara de luces de gálibo HD de 2"/2.5" |
|
|
Pro-Vision |
DVR-912 |
Cámara HD de perfil bajo |
|
|
Pro-Vision |
DVR-916 |
Cámara estándar HD |
|
|
Pro-Vision |
DVR-918 |
Cámara de montaje empotrado HD |
|
|
Pro-Vision |
ZD.323.1.4 |
Cámaras PV y monitor |
|
|
Monitores |
ECCO |
EC7003-K |
Monitor ECCO |
|
Pro-Vision |
PM-1970s |
Monitor estándar de 7" |
|
|
Pro-Vision |
PM-1980s |
Cuádruple con pantalla táctil de 7" |
|
|
Pro-Vision |
PM-1990s |
Cuádruple con pantalla táctil de 10.1" |
|
|
Pro-Vision |
ZD-M-302 |
Monitor PV |
|
|
Multiplexor |
MUL.802 MUL.804 |
Multiplexor PV |
|
|
Cámara lateral |
Pro-Vision |
CAM-313MS |
Cámara lateral PV |
|
Pro-Vision |
DVR-920 |
Cámara lateral HD |
|
|
DVR |
UNIRSEALGO |
N/A |
Cámara JOINLGO, pantalla, DVR |
|
Pro-Vision |
PD-1902 |
DVR de estado sólido de 8 canales, 1080p, se puede integrar. |
Sugerencia
Utilice el siguiente flujo de trabajo detallado o la Guía de instalación (PDF).
Realice el flujo de trabajo adecuado para instalar su conector de cámaras estándar de Samsara. Durante la instalación, tenga en cuenta los siguientes requisitos de montaje:
-

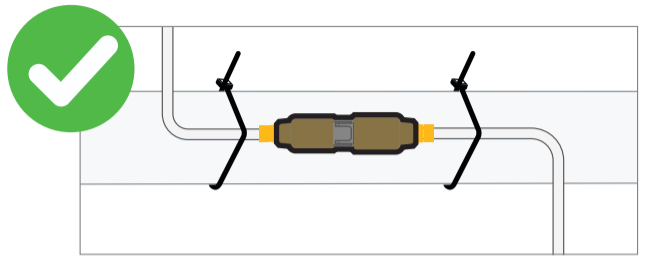

Monte todas las conexiones de video de manera segura en el vehículo.
-

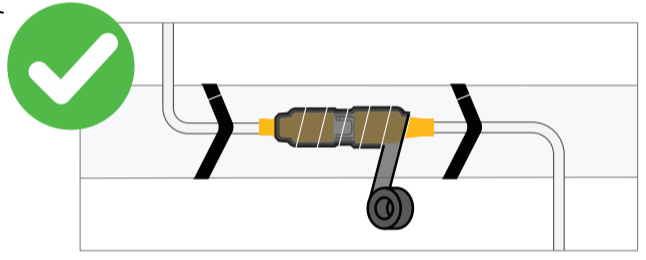

Asegure todos los conectores de video utilizando termocontráctil o cinta aislante.
-

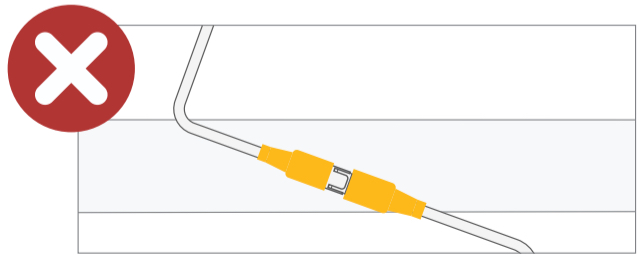

No asegurar los conectores puede causar una mala calidad de video.
|
|
|
|
|
|
|
|

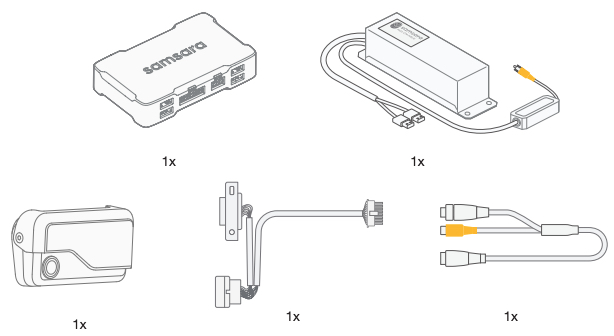

Para conectar una cámara de terceros utilizando el conector de cámaras estándar de Samsara, necesitará los siguientes materiales:
Antes de comenzar la instalación del conector de cámaras estándar de Samsara, realice las siguientes tareas:
-
Verifique que su equipo de cámara de terceros sea compatible con el conector de cámaras estándar de Samsara. Para conocer los requisitos de compatibilidad, consulte Requisitos de la Cámara de Terceros.
-

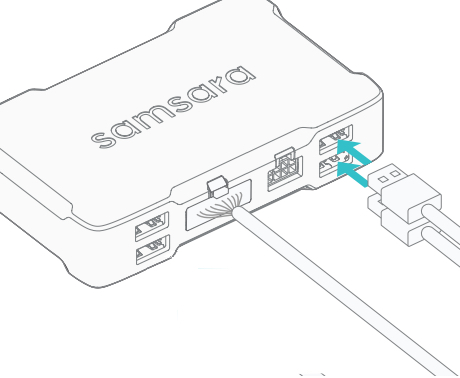

Conecte ambos enchufes USB del ACC-CM-ANLG a dos puertos USB adicionales en el VG54-NA.
-
Conecte el aislador incluido al pin RCA amarillo que proviene del ACC-CM-ANLG.
-
Monte de manera segura el VG54-NA y el ACC-CM-ANLG utilizando los sujetadores, bridas y adhesivo proporcionados. La ubicación y el estilo de instalación variarán según el vehículo y el espacio disponible.
Nota
El montaje seguro del VG es necesario para que la detección de incidentes abruptos basada en acelerómetro funcione.
-

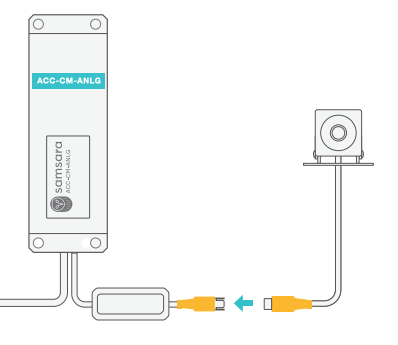

Si la instalación utiliza una conexión RCA, conecte el aislador directamente al cable de la cámara de terceros.
-

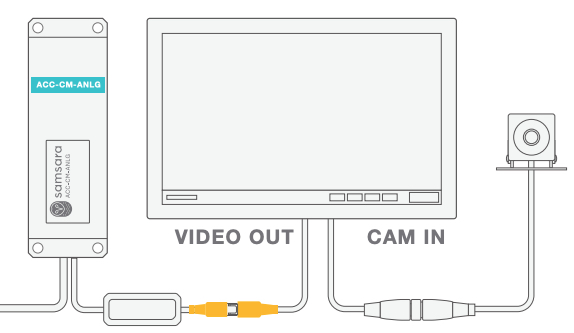

Si la instalación utiliza una conexión GX12 o tiene un monitor en cabina, conecte el aislador al cable en Y incluido, conexiones GX12 como se muestra a continuación.
-

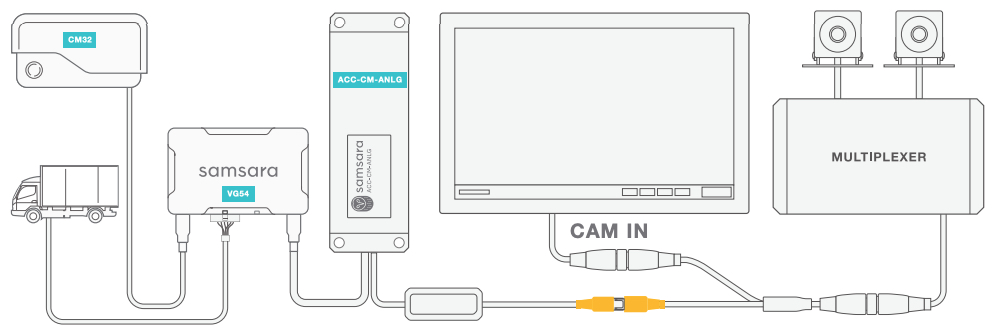

Si la instalación incluye varias cámaras y un multiplexor, conecte todas las cámaras al multiplexor y luego conecte el aislador a
la salida de videodel multiplexor. -

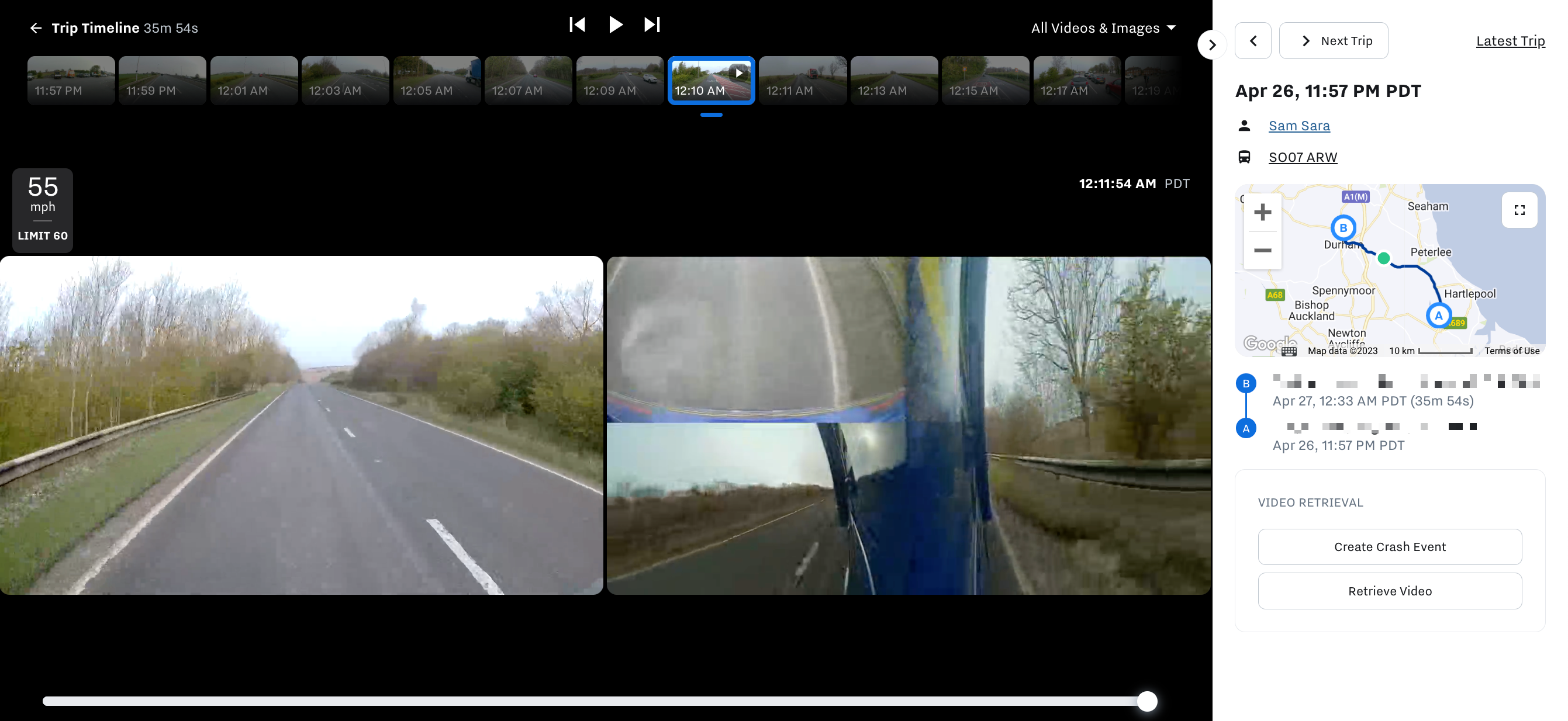

Verifique la conectividad entre los componentes y que el panel de Samsara reconozca la cámara.
Si después de verificar las conexiones, la cámara informa Sin Señal, esto puede indicar una incidencia con la cámara de terceros. Comuníquese con su proveedor de cámara de terceros para obtener asistencia.
-
Para completar la configuración del conector de cámaras, proceda a Habilitar la funcionalidad del conector de cámaras estándar.
