Asset-Gateway (AG) - Anhänger 7-Wege-Verkabelung (mit 4-Pin) - CBL-AG-ATPM

  • Aktualisiert
  • Aktualisiert
Avatar
Written by Charissa F.
  • Aktualisiert
Erfordert eine der folgenden Lizenzen:

CBL-AG-ATPM mit AG26, AG46P oder AG53

Installieren Sie das Asset-Gateway (AG) auf einem Anhänger und verbinden Sie es mit dem 7-Wege-Stromsystem des Anhängers mithilfe des CBL-AG-ATPM-Kabels. Diese Konfiguration bezieht Strom vom Zugfahrzeug, wenn es angeschlossen ist, und ermöglicht in Echtzeit die Verfolgung, während die Batterie bei Trennung geschont wird.

Tipp

Sehen Sie sich die Installationsanleitungen nach Asset-Typ für Asset-Gateways mit Stromversorgung (AGs) an, um sicherzustellen, dass Sie das richtige Kabel für Ihre Konfiguration erhalten.

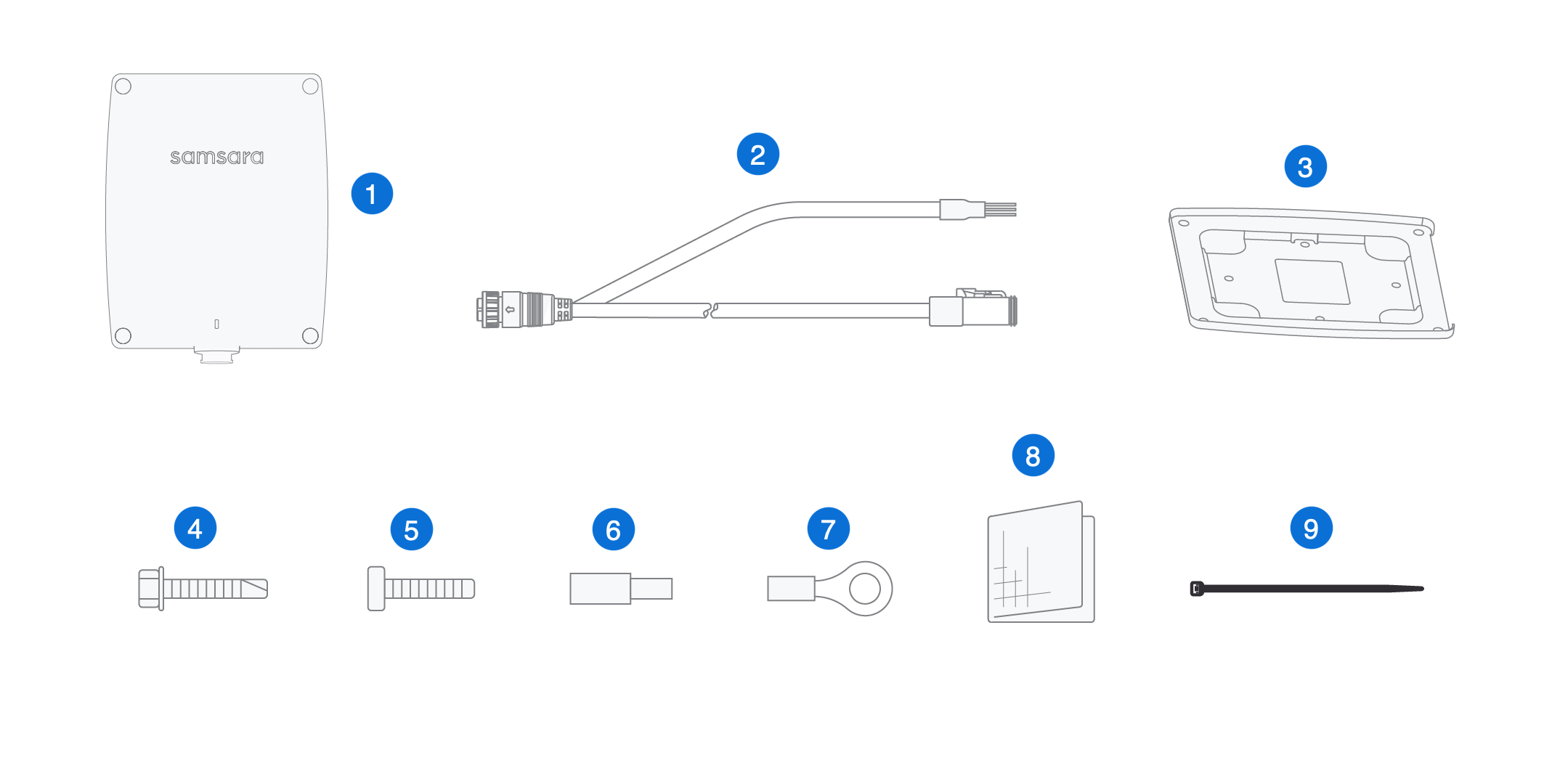

Was Sie benötigen werden

Menge

Beschreibung


1

Asset-Gateway


1

7-Wege-AG-Kabel mit 4-Pin-Stecker


1

(AG26, AG46P) Halterung


4

Selbstschneidende Schrauben


4

Flachkopfschrauben


3

Stoßverbinder


3

Ringverbinder


1

Reinigungstuch


4

Kabelbinder

  1. Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.

    Melden Sie sich beim Samsara-Dashboard unter der regionalen Samsara-Cloud-URL an, die Ihrer Organisation zugewiesen ist (wie cloud.samsara.com, cloud.ca.samsara.com oder cloud.eu.samsara.com), oder gehen Sie zu cloud.samsara.com/activate. Sie können auch dem Link in Ihrer Bestellung versandt E-Mail-Adresse folgen.

  2. Wählen Sie den gewünschten Montageort und reinigen Sie ihn gründlich.

    Tipp

    Berücksichtigen Sie die folgenden Bewährten Methoden bei der Auswahl eines Montage-Standorts für die AG:

    • Stellen Sie sicher, dass das Gerät und die Kabel nicht durch bewegliche Teile beschädigt werden können. Wenn möglich, testen Sie das Gerät am vorgesehenen Montage-Standort, bevor die endgültige Installation erfolgt.

    • Überprüfen Sie, ob das Kabel ausreichend Freiraum hat, um sowohl die AG als auch die elektrische Verbindung zu erreichen.

    • Für die zuverlässigste Konnektivität und Leistung:

      • Montieren Sie die AG so nah wie möglich am Anhänger-Edge.

      • Stellen Sie sicher, dass mindestens eine Seite der AG ungehindert ist – zum Beispiel in Richtung Himmel oder Boden.

      • Positionieren Sie die AG vertikal. Vermeiden Sie, es so zu montieren, dass die Rückseite direkt nach oben oder unten zeigt, wie zum Beispiel flach auf dem Rücken oder der Vorderseite liegend.

    • Vermeiden Sie es, das Gerät innerhalb von Metallstrukturen zu installieren, wie zum Beispiel in einem Metallanhänger. Dies kann die Mobilfunk- und GPS-Konnektivität beeinträchtigen.

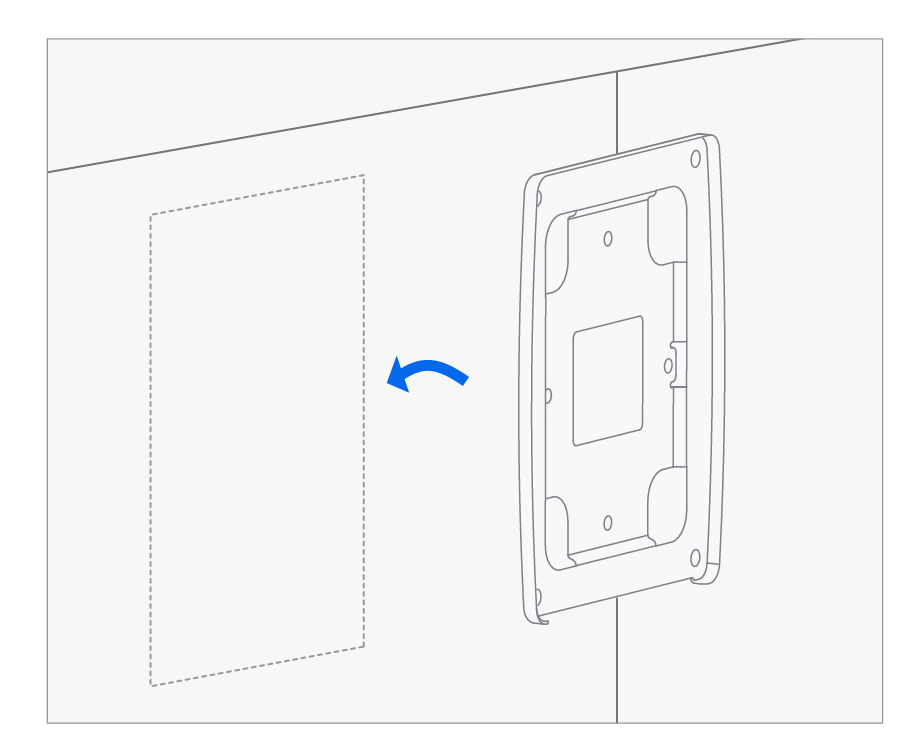

  3. Befestigen Sie die Montageplatte mit Klebeband. (Optional) Nutzen Sie bei Bedarf zusätzlich 4 Blechschrauben.

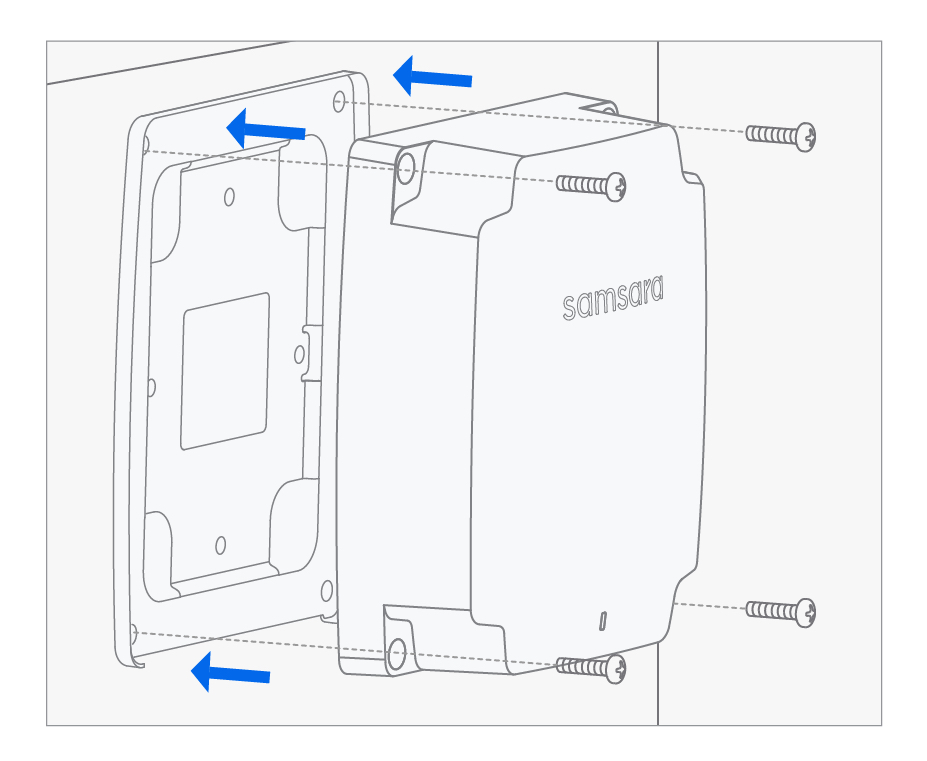

  4. Befestigen Sie das Asset-Gateway an der Montageplatte mithilfe von 4 Gewindestiften.

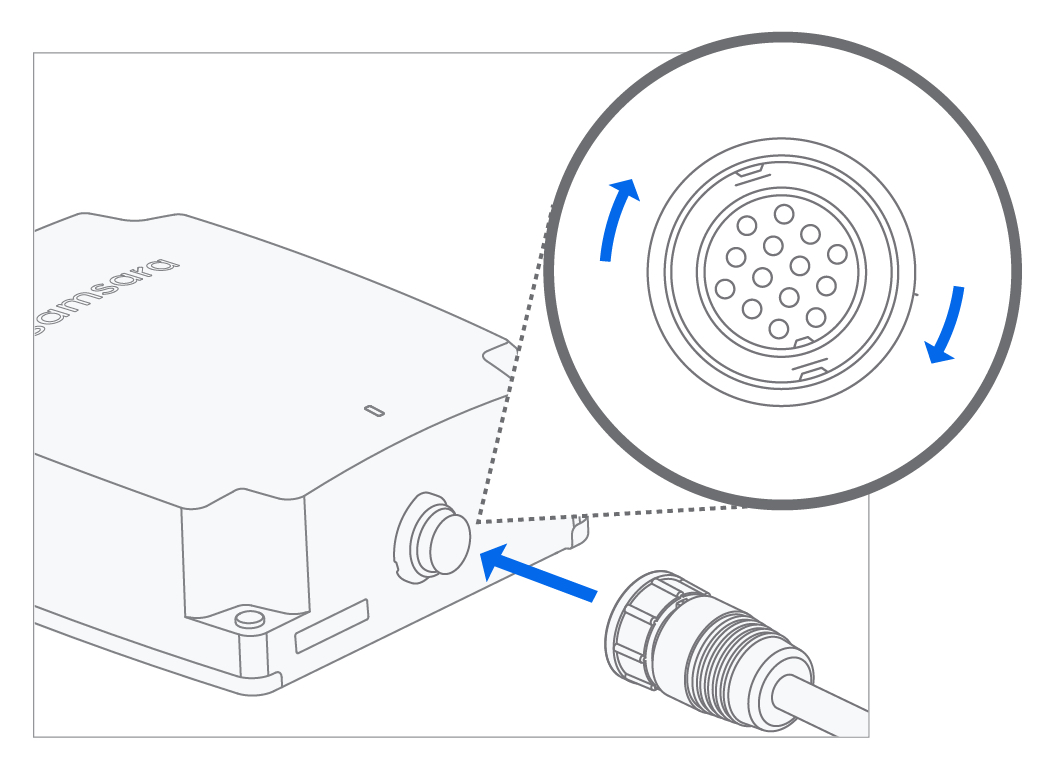

  5. Stecken Sie das 7-polige Kabel in den AG und drehen Sie es zum Verriegeln.


  6. Führen Sie das Kabel zum 7-poligen Stecker und befestigen Sie es mit den Kabelbindern am Anhänger.

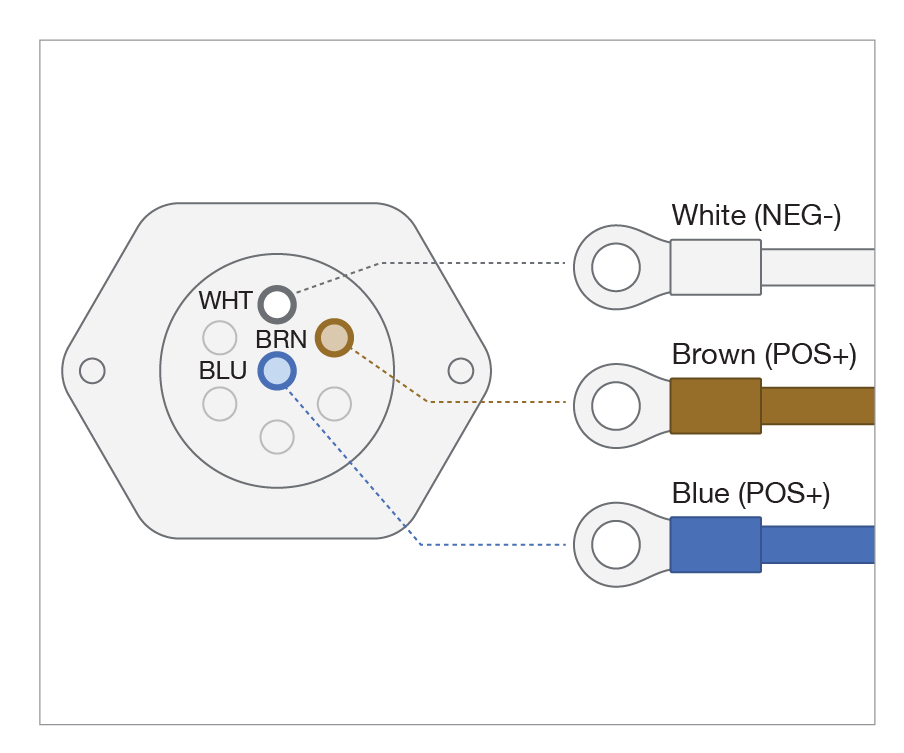

  7. Für die Installation in einem Anhänger verbinden Sie das andere Ende des Kabels mit dem 7-poligen Anschluss:


    1. Schließen Sie das weiße Kabel (Masse) an den Minus-Pol an.

    2. Verbinden Sie die Brown Kabel (Scheinwerfer/Rücklichter) an 12-30 VDC Stromversorgung.

    3. Verbinden Sie die Blue Kabel (ABS/Konstantstrom) an 12-30 VDC Strom.

  8. Isolieren Sie alle unbenutzten Drähte.

  9. Die LED-Leuchte am AG leuchtet 30 Sekunden lang, wenn die Verbindung erfolgreich ist.

    Anmerkung

    Wenn Sie einen Kabelfehler feststellen, wenn Sie die AG mit der Installations-App installieren, trennen Sie das Kabel von der AG und schließen Sie es erneut an. Stellen Sie sicher, dass das Kabel korrekt mit dem 7-poligen Stecker ausgerichtet und sicher am Asset-Gateway verriegelt ist.

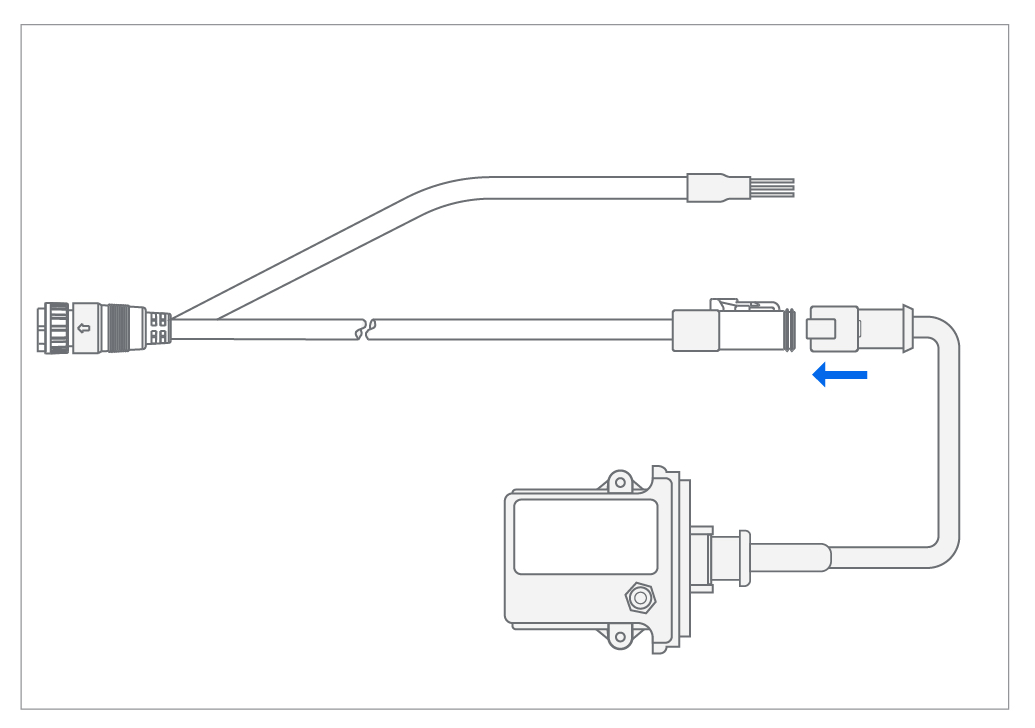

  10. (AG26/AG53) Für PressurePro-Integration verbinden Sie den 4-poligen Stecker des 7-Wege-Kabels mit dem entsprechenden 4-poligen Stecker am PressurePro-Gateway.


  11. Verwalten Sie den Anhänger über das Samsara-Dashboard.
