Das Asset-Gateway (AG) für die Integration mit Anhänger-ABS installieren (ohne 5-polige Verbindung)

CBL-AG-BPLC mit AG52 oder AG53

Verwenden Sie diese Anleitung, um ein AG52- oder AG53-Asset-Gateway an einen Anhänger anzuschließen, der ABS unterstützt, aber keine 5-polige Verbindung besitzt. In solchen Fällen können Diagnosedaten durch Modifizierung des CBL-AG-BPLC-Kabels erhalten werden. Dieses Szenario ist häufig bei Chemietankern, schweren Nutzanhängern und älteren Fahrgestellmodellen. Zum Beispiel verwenden viele Tanker eine Verteilerbox, die mit der gesamten Anhängerverkabelung verbunden ist. Diese Anleitung bietet Installateuren Schritt-für-Schritt-Anweisungen zur Modifizierung des CBL-AG-BPLC-Kabels, um Diagnosedaten in diesen speziellen Anwendungen zu erfassen.

Um die Installation abzuschließen, müssen Sie über eine Volladministratorrolle oder eine benutzerdefinierte Rolle mit Installationsberechtigungen verfügen.

So installieren und modifizieren Sie das Kabel:

Packen Sie das Asset-Gateway aus und montieren Sie es am Fahrgestell mit einer der folgenden Methoden:
- Befestigen Sie es mit Schrauben direkt am Fahrgestell.
- Bringen Sie es mit 3M-Montageband an, nachdem Sie die Oberfläche mit einem Alkoholtupfer gereinigt haben.
Bereiten Sie das Samsara-ABS-Kabel vor:

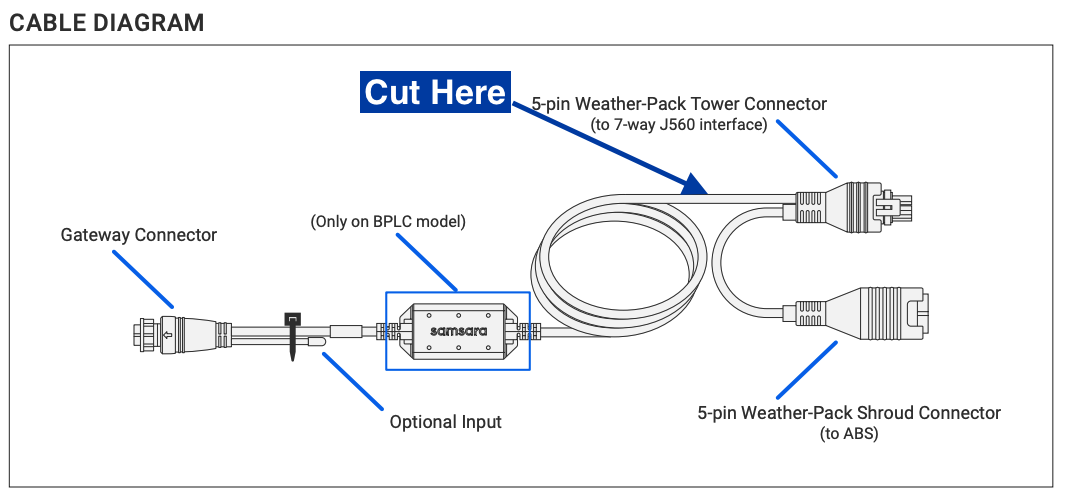

1. Schneiden Sie das Samsara-ABS-Kabel in der Nähe des 5-poligen Steckers ab und entfernen Sie die Isolierung am offenen Ende, um Zugang zu den Kabeln zu erhalten.

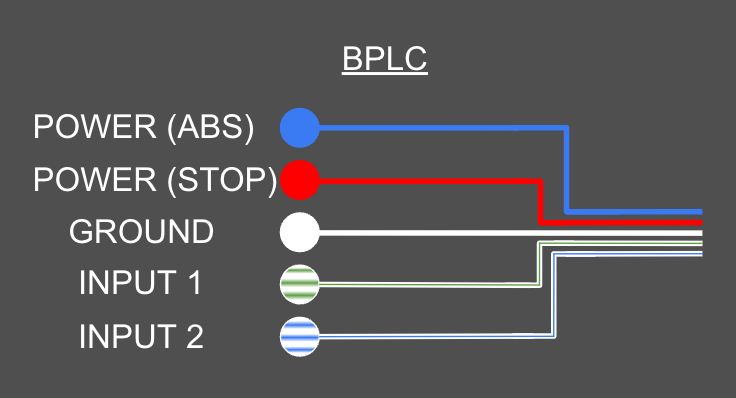

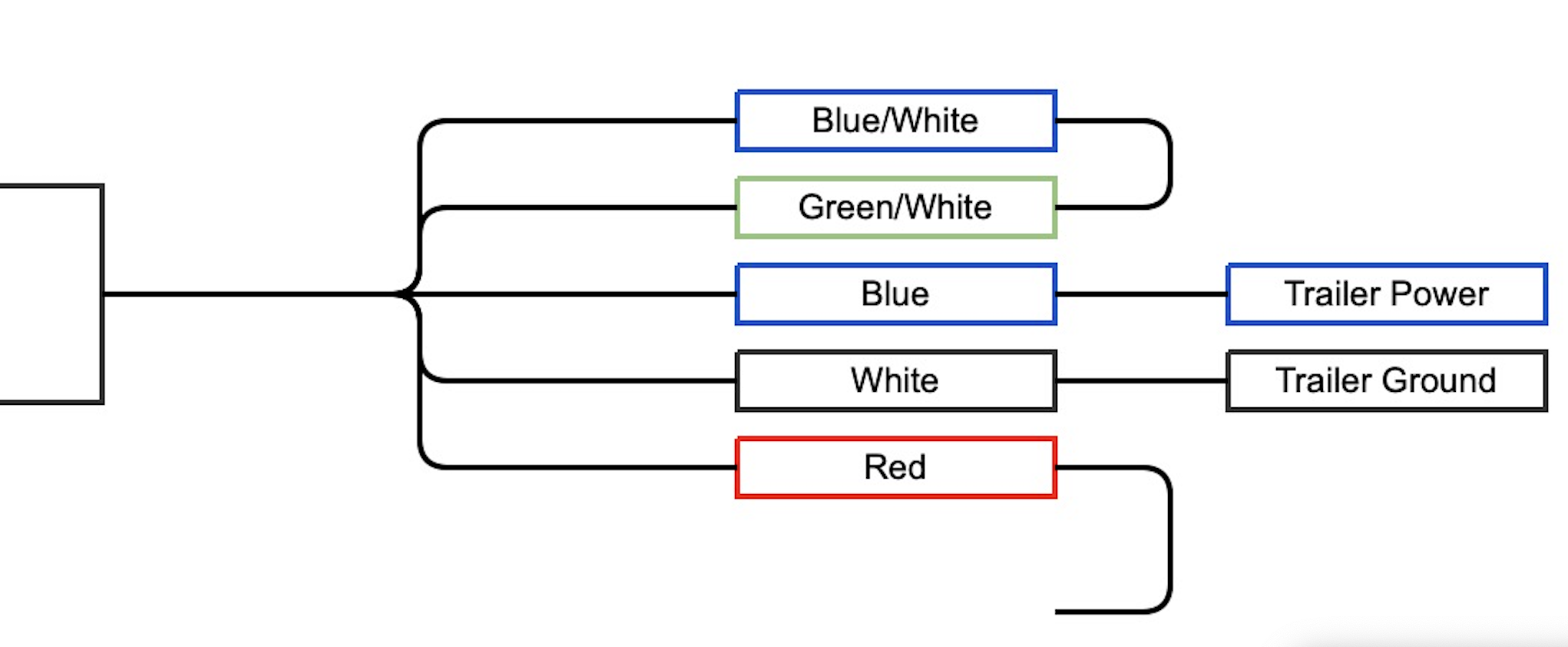

2. Identifizieren und bereiten Sie die folgenden Kabel vor:
3. Schneiden Sie das ROTE Kabel ab und entsorgen Sie es.
4. Entfernen Sie 1,25 cm der Isolierung von den GRÜN/WEIßEN und BLAU/WEIßEN Kabeln.
5. Verwenden Sie einen isolierten Stoßverbinder mit Schrumpfschlauch, um die GRÜN/WEIßEN und BLAU/WEIßEN Kabel miteinander zu verbinden.
6. Wickeln Sie die unbenutzten Kabel sicher mit Isolierband ab.
Verbinden Sie das Samsara-ABS-Kabel mit dem ABS-Kabel des Fahrgestells:
1. Schneiden Sie die BLAUEN und WEIßEN Kabel des ABS-Kabels des Fahrgestells ab und entfernen Sie 1,25 cm der Isolierung.

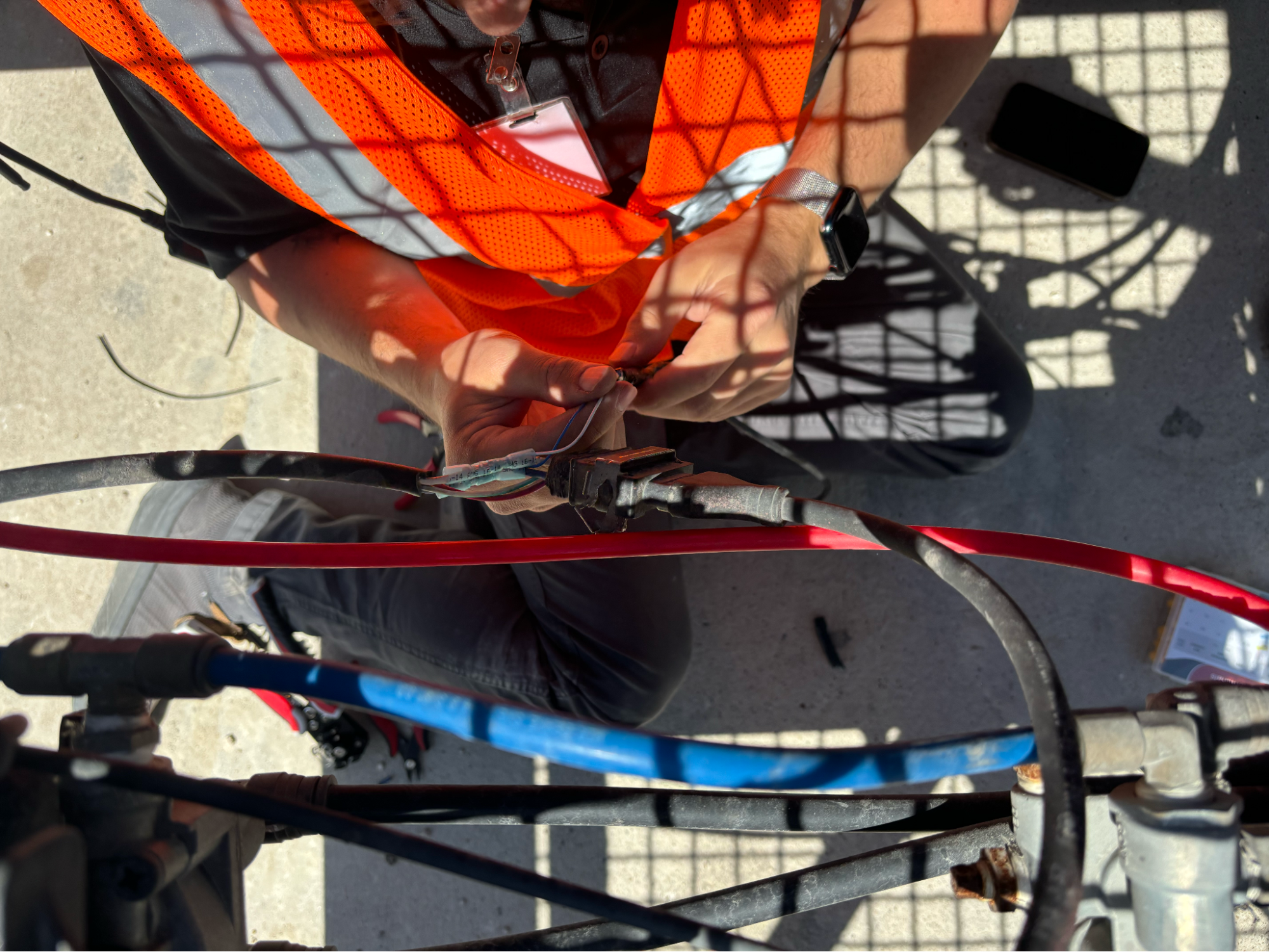

2. Verwenden Sie einen isolierten Stoßverbinder mit Schrumpfschlauch (empfohlen) oder eine geschlossene Verteilerbox mit einer Verbindung Ihrer Wahl, um die ABS- und Massekabel mit dem ABS-System zu verbinden:
  - Verbinden Sie das BLAUE Kabel vom Samsara ABS-Kabel mit dem BLAUEN ABS-Stromkabel.
  - Verbinden Sie das WEIßE Kabel des Samsara-ABS-Kabels mit dem WEIßEN ABS-Massekabel.

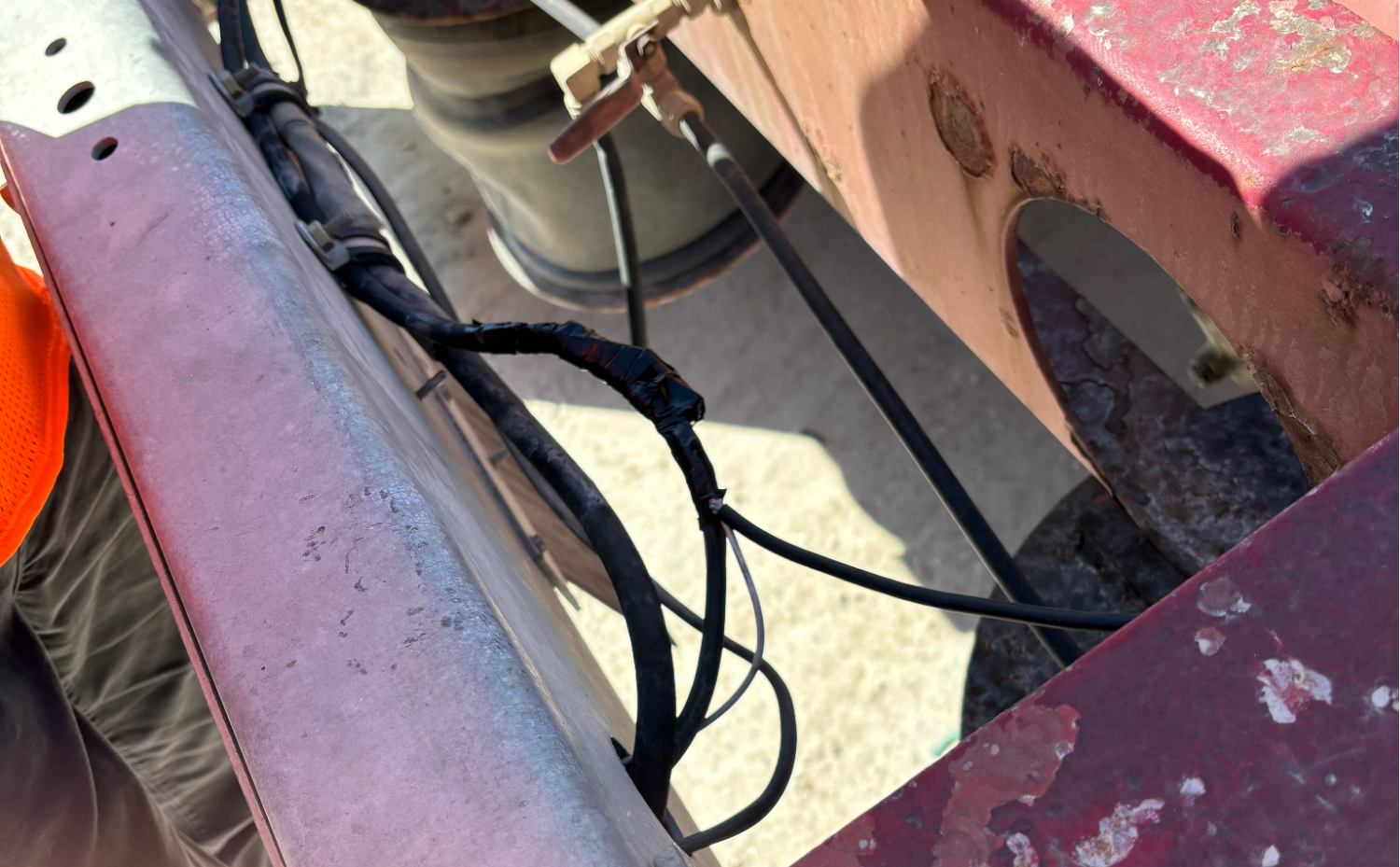

3. Dichten Sie alle freiliegenden Drahtverbindungen sicher mit Schrumpfschlauch oder Isolierband ab.

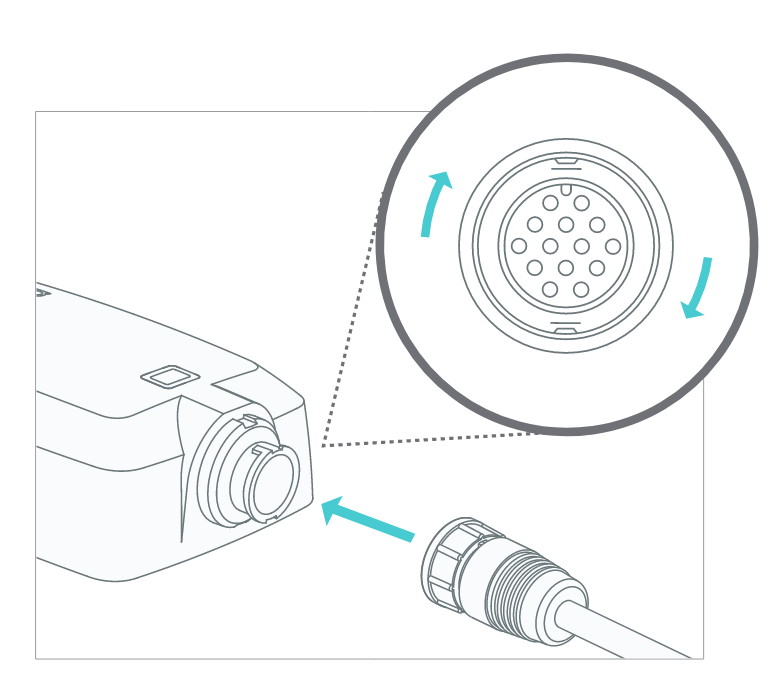

Verbinden Sie das andere Ende des Samsara-ABS-Kabels mit dem montierten Asset-Gateway.
Sichern Sie alle Kabel mit Kabelbindern, damit sie nicht vom Fahrgestell herabhängen.
Drücken und halten Sie die Taste am Asset-Gateway, bis die grüne LED zu blinken beginnt.
Schließen Sie die Installation mit der Samsara Fleet App oder dem Samsara-Dashboard ab:

Sie benötigen Informationen zum Fahrgestell, einschließlich Fahrgestell-ID, Kennzeichen und Seriennummer des Asset-Gateways.

Anmerkung

Die Seriennummer des Asset-Gateways finden Sie auf dem Gerät oder dessen Verpackung.
