Verwenden Sie diesen Workflow, um das ATIS-Integrationskabel (entweder das ACC-AG-BATIS-MER Meritor-Kabel oder das ACC-AG-BATIS-HEN Hendrickson-Kabel) an einem Anhänger zu installieren, der mit einem Asset-Gateway (AG52 oder AG53) ausgestattet ist.
Die folgenden Tabellen zeigen die Artikel, die mit jedem Kabel enthalten sind. Beziehen Sie sich auf die Artikel für Ihren Kabeltyp.
Tabelle 2. ACC-AG-BATIS-HEN Artikel
|
Menge |
Artikel |
|---|---|
|
1 |
ACC-AG-BATIS-HEN-Kabel |
|
2 |
Stoßverbinder, 18-22 AWG |
|
1 |
Wärmeschrumpfschlauch, groß |
|
1 |
Wärmeschrumpfschlauch, klein |
|
10 |
Kabelbinder |
Tabelle 3. ACC-AG-BATIS-MER Artikel
|
Menge |
Artikel |
|---|---|
|
1 |
ACC-AG-BATIS-MER-Kabel |
|
2 |
Stoßverbinder, 12-14 AWG |
|
2 |
Stoßverbinder, 14-16 AWG |
|
2 |
Stoßverbinder, 18-22 AWG |
|
1 |
Wärmeschrumpfschlauch, groß |
|
1 |
Wärmeschrumpfschlauch, klein |
|
10 |
Kabelbinder |
|
Menge |
Artikel |
|---|---|
|
1 |
Crimpzange |
|
1 |
Abisolierzange |
|
1 |
Heißluftpistole oder Brenner |
|
1 |
Blechschere |
-
Falls noch nicht geschehen, installieren Sie Ihr AG für die ABS-Verfolgung mit dem CBL-AG-BPLC-Kabel.
-

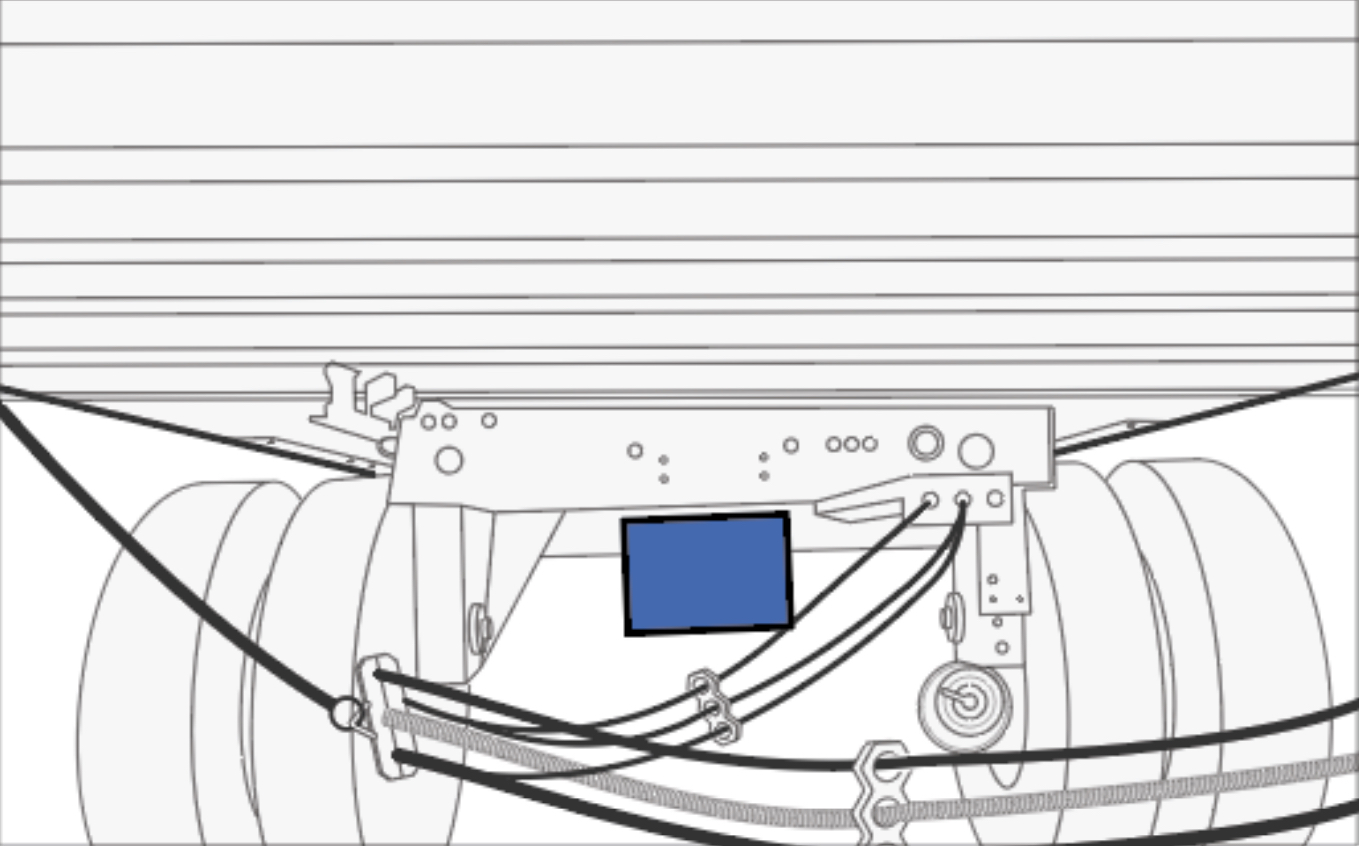

Suchen Sie die ATIS-Steuereinheit am Anhänger.
In der Regel befindet sich die ATIS-Steuereinheit am Drehgestell, entweder vor oder hinter den Achsen.
-
Bestimmen Sie den Installationstyp, indem Sie den Kabelbaum verfolgen, der aus der ATIS-Steuereinheit herausführt:
-

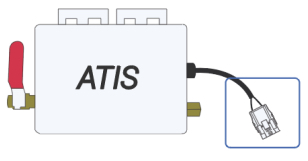

Wenn am Kabelbaum ein 3-poliger Weather-Pack-Stecker installiert ist, führen Sie eine Installation des 3-poligen Steckverbinders durch.
-
Falls kein Anschluss vorhanden ist und das ATIS ein Meritor- oder PSI-System ist, öffnen Sie die ATIS-Einheit. Führen Sie den Workflow für Ihre Konfiguration aus:
-
Falls schnell trennbare Anschlussklemmen vorhanden sind, führen Sie eine Direkte Installation mit Trennklemmen durch.
-
Falls keine schnell trennbaren Anschlussklemmen vorhanden sind, führen Sie eine Direkte Installation ohne Trennklemmen durch.
-
-
-
Ziehen Sie den 3-poligen Stecker ab. Entfernen Sie bei Bedarf die CPA-Verriegelung (Connector Position Assurance) oder den Kabelbinder, um den Stecker zu lösen.
-

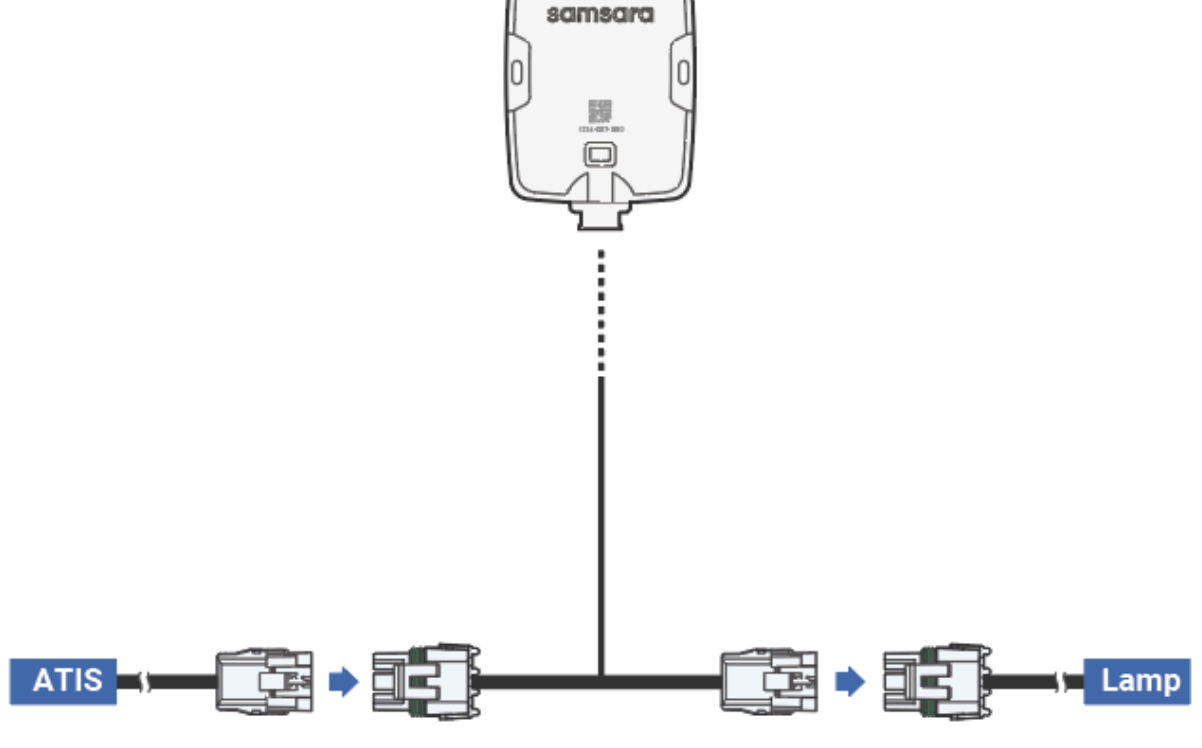

Verbinden Sie das ACC-AG-BATIS-HEN-Kabel: Stecken Sie das männliche Ende des Kabels in den ATIS-Anschluss. Stecken Sie das weibliche Ende des ACC-AG-BATIS-HEN-Kabels in den ATIS-Lampenanschluss.
-
Schneiden Sie die Endkappe vom Eingangsstrang des AG-Kabels ab.
-
Führen Sie den verbleibenden losen Draht des ACC-AG-BATIS-HEN-Kabels in Richtung des installierten AG und vermeiden Sie dabei scharfe Ecken oder bewegliche Teile, die das Kabel beschädigen könnten.
-
Entfernen Sie vorsichtig 2,5 cm der Ummantelung des AG-Kabels und achten Sie dabei darauf, die Drähte nicht zu beschädigen. Ziehen Sie das Schutzmaterial von den Drähten im Inneren ab und entfernen Sie es.
-
Entfernen Sie 8 mm des grün/weißen Kabels und schieben Sie den kleinen Wärmeschrumpfschlauch zur späteren Verwendung über das Kabel.
-

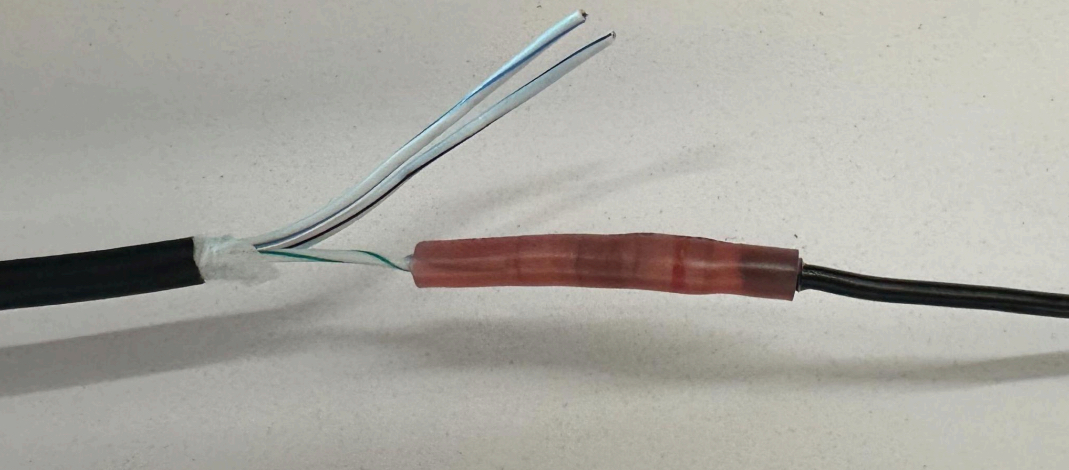

Verbinden Sie das schwarze Kabel des ATIS-Kabels mit Hilfe des Stoßverbinders mit dem grün/weißen Eingangskabel des AG-Kabels.
-
Positionieren Sie den Wärmeschrumpfschlauch über der Verbindung und verwenden Sie eine Heißluftpistole oder einen Brenner, um den Wärmeschrumpfschlauch vorsichtig zu schrumpfen, bis der Klebstoff beginnt, aus dem Schrumpfschlauch zu fließen.
-
Bündeln Sie überschüssige Eingangsdrähte sorgfältig alle 30–50 cm mit Kabelbindern. Wenn Sie Kabelbinder an Luftschläuchen oder anderen empfindlichen Komponenten befestigen, achten Sie darauf, sie nicht zu fest anzuziehen.
-
Konfigurieren Sie den AUX-Eingang 1 am AG für die ATIS-Lampe.
-
Überprüfen Sie, ob die ATIS-Lampe ordnungsgemäß funktioniert, indem Sie die Anweisungen des Herstellers befolgen, um die ATIS-Lampe zu testen.
-
Informationen zum Überwachen der Aktivierung von ATIS-Lampen finden Sie unter Sichtbarkeit und Benachrichtigungen des ATIS-Systems von Anhängern.
-

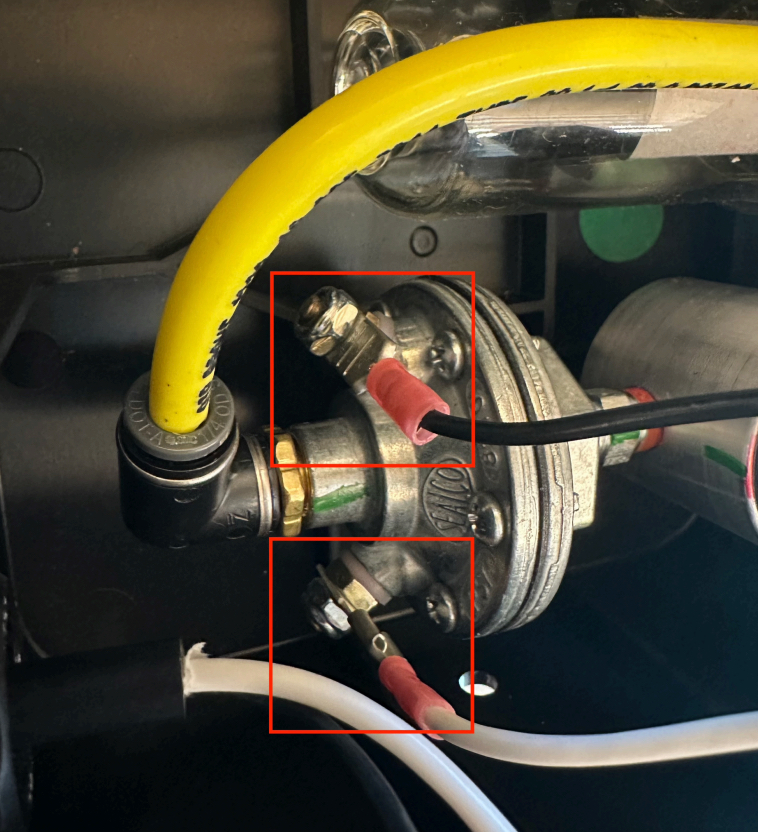

Trennen Sie beide Drähte der schnell trennbaren Anschlussklemme vom ATIS-Durchflusssensorschalter.
-
Führen Sie den schwarzen Draht mit einer der folgenden Methoden in die ATIS-Einheit ein:
-
(Bevorzugt) Neue Kabelverschraubung: Bohren Sie ein 12,5 mm (½") Loch für die Kabelverschraubung, die vormontiert am Kabel angebracht ist. Führen Sie das Kabel durch das Loch und sichern Sie die Verschraubung:
-
Ziehen Sie die Dichtungsbefestigung an der Box mit einem Drehmoment von 22,1 in-lb (2,5 N·m) fest.
-
Ziehen Sie die Kuppeldichtmutter mit einem Drehmoment von 14,4 in-lb (1,6 N·m) an.
-
-
Vorhandene Kabelverschraubung: Wenn die vorhandene Kabelverschraubung groß genug ist, führen Sie den schwarzen Draht durch die vorhandene Kabelverschraubung in die ATIS-Box.
-
Entenmaul-Entlüftung: Führen Sie das Kabel durch die Entenmaul-Entlüftung am Boden des ATIS-Kastens, indem Sie das Entenmaul zusammendrücken, um das Kabel hindurchzuführen.
-
-

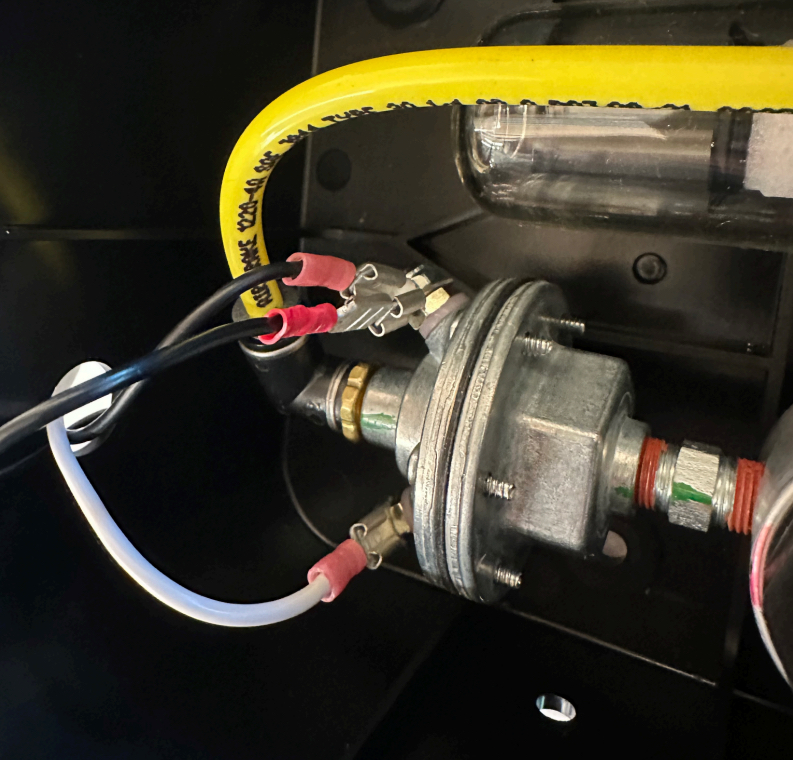

Schließen Sie die ATIS-Lampe und das ACC-Asset-Gateway-BATIS-MER-Kabel an den Anschlussklemmen-Splitter am Durchflusssensorschalter an.
Montieren Sie den Anschlussklemmen-Splitter auf dem Durchflusssensorschalter.
-
Führen Sie den verbleibenden losen Draht des ACC-AG-BATIS-MER-Kabels in Richtung des installierten AG und vermeiden Sie dabei scharfe Ecken oder bewegliche Teile, die das Kabel beschädigen könnten.
-
Entfernen Sie vorsichtig 2,5 cm der Ummantelung des AG-Kabels und achten Sie dabei darauf, die Drähte nicht zu beschädigen. Ziehen Sie das Schutzmaterial von den Drähten im Inneren ab und entfernen Sie es.
-
Entfernen Sie 8 mm des grün/weißen Kabels und schieben Sie den kleinen Wärmeschrumpfschlauch zur späteren Verwendung über das Kabel.
-
Verbinden Sie das schwarze Kabel des ATIS-Kabels mit Hilfe des Stoßverbinders mit dem grün/weißen Eingangskabel des AG-Kabels.
-
Positionieren Sie den Wärmeschrumpfschlauch über der Verbindung und verwenden Sie eine Heißluftpistole oder einen Brenner, um den Wärmeschrumpfschlauch vorsichtig zu schrumpfen, bis der Klebstoff beginnt, aus dem Schrumpfschlauch zu fließen.
-
Bündeln Sie überschüssige Eingangsdrähte sorgfältig alle 30–50 cm mit Kabelbindern. Wenn Sie Kabelbinder an Luftschläuchen oder anderen empfindlichen Komponenten befestigen, achten Sie darauf, sie nicht zu fest anzuziehen.
-
Konfigurieren Sie den AUX-Eingang 1 am AG für die ATIS-Lampe.
-
Überprüfen Sie, ob die ATIS-Lampe ordnungsgemäß funktioniert, indem Sie die Anweisungen des Herstellers befolgen, um die ATIS-Lampe zu testen.
-
Informationen zum Überwachen der Aktivierung von ATIS-Lampen finden Sie unter Sichtbarkeit und Benachrichtigungen des ATIS-Systems von Anhängern.
Anmerkung
ATIS-Lampenkabelfarben können variieren. In den meisten Fällen enthält der Lampenkabelbaum einen weißen Draht, der immer unter Strom steht (ständig mit Strom versorgt wird), und einen schwarzen Draht, der geschalteten Strom zur Lampe liefert. Um eine ordnungsgemäße Installation sicherzustellen, verbinden Sie das ATIS-Kabel mit dem schwarzen Lampenstromkabel – nicht mit dem ständig unter Strom stehenden weißen Draht. Verwenden Sie ein Multimeter oder eine Prüflampe, um die Funktion der Drähte zu bestätigen, bevor Sie mit der Installation fortfahren.
-
Wählen Sie am Lampenkabelbaum eine geeignete Stelle, um den Stecker zu durchtrennen, und entfernen Sie 2,5 cm des Kabelmantels, um die Leiter freizulegen.
Anmerkung
Stellen Sie sicher, dass Sie den ATIS-Lampenstrang und nicht den ABS-Strang durchtrennen.
-
Entfernen Sie von jedem Leiter 8 mm der Isolierung.
-
Schieben Sie den großen Schrumpfschlauch für die spätere Verwendung über eine Seite des Kabels.
-
Verwenden Sie den wärmeschrumpfisolierten Stoßverbinder 14-16 AWG (mittel), um das 12-V-Stromkabel (in der Regel weiß) wieder anzuschließen.
-

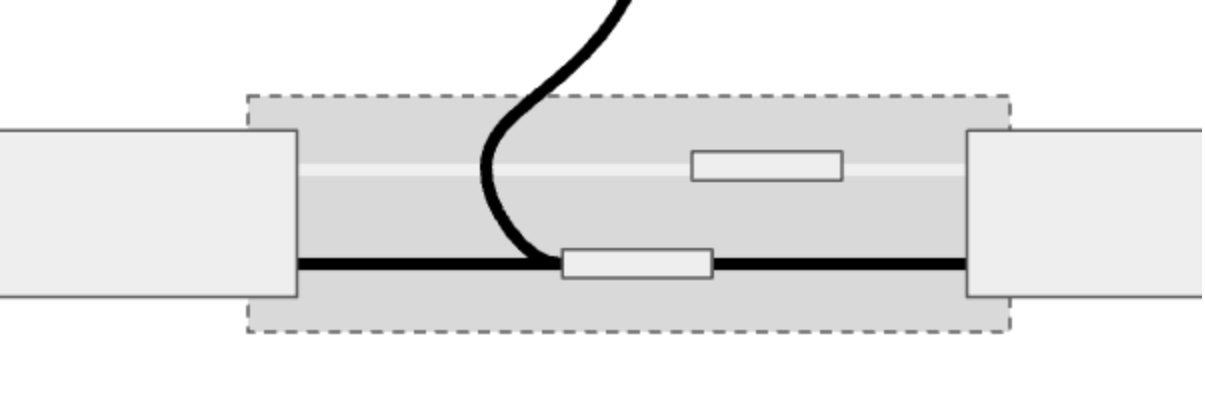

Verdrillen Sie den schwarzen Eingangsdraht des ACC-AG-BATIS-MER-Kabels mit dem schwarzen Draht des Lampen-Kabelbaums und stecken Sie diese Drähte in eine Seite des wärmeschrumpfenden, isolierten Stoßverbinders (14-16 AWG). Crimpen Sie die Drähte, um sie am Stoßverbinder zu befestigen.
-
Führen Sie den verbleibenden schwarzen Draht aus dem Kabelbaum der Lampe in die andere Seite des Stoßverbinders ein. Crimpen Sie die Verbindung, um sie am Stoßverbinder zu befestigen.
-
Verwenden Sie eine Heißluftpistole oder einen Brenner, um die beiden Stoßverbinder zu schrumpfen.
-
Wenn die Stoßverbinder abgekühlt sind, schieben Sie den großen Schrumpfschlauch über die Verbindung. Verwenden Sie eine Heißluftpistole oder einen Brenner, um den Schlauch zu schrumpfen.
-
Führen Sie den verbleibenden losen Draht des ACC-AG-BATIS-MER-Kabels in Richtung des installierten AG und vermeiden Sie dabei scharfe Ecken oder bewegliche Teile, die das Kabel beschädigen könnten.
-
Entfernen Sie vorsichtig 2,5 cm der Ummantelung des AG-Kabels und achten Sie dabei darauf, die Drähte nicht zu beschädigen. Ziehen Sie das Schutzmaterial von den Drähten im Inneren ab und entfernen Sie es.
-
Entfernen Sie 8 mm des grün/weißen Kabels und schieben Sie den kleinen Wärmeschrumpfschlauch zur späteren Verwendung über das Kabel.
-
Verbinden Sie das schwarze Kabel des ATIS-Kabels mit Hilfe des Stoßverbinders mit dem grün/weißen Eingangskabel des AG-Kabels.
-
Positionieren Sie den Wärmeschrumpfschlauch über der Verbindung und verwenden Sie eine Heißluftpistole oder einen Brenner, um den Wärmeschrumpfschlauch vorsichtig zu schrumpfen, bis der Klebstoff beginnt, aus dem Schrumpfschlauch zu fließen.
-
Bündeln Sie überschüssige Eingangsdrähte sorgfältig alle 30–50 cm mit Kabelbindern. Wenn Sie Kabelbinder an Luftschläuchen oder anderen empfindlichen Komponenten befestigen, achten Sie darauf, sie nicht zu fest anzuziehen.
-
Konfigurieren Sie den AUX-Eingang 1 am AG für die ATIS-Lampe.
-
Überprüfen Sie, ob die ATIS-Lampe ordnungsgemäß funktioniert, indem Sie die Anweisungen des Herstellers befolgen, um die ATIS-Lampe zu testen.
-
Informationen zum Überwachen der Aktivierung von ATIS-Lampen finden Sie unter Sichtbarkeit und Benachrichtigungen des ATIS-Systems von Anhängern.
