Wenn Sie ein AG26/46P in Ausrüstung oder einem Anhänger installieren, nutzen Sie die Stromschnittstelle des ziehenden oder schleppenden Fahrzeugs. Dies ermöglicht es dem AG26/46P, in Echtzeit zu funktionieren und im Energiesparmodus zu arbeiten, wenn es nicht mit der Stromversorgung des Assets verbunden ist. Der AG26/46P kann mit verschiedenen Arten von Anhängern integriert werden, einschließlich Dry Vans, Kühlcontainern, Tankwagen und Chassis. Sehen Sie sich die Installationsanleitungen nach Asset-Typ für Asset-Gateways mit Stromversorgung (AGs) an, um sicherzustellen, dass Sie das richtige Kabel für Ihre Konfiguration erhalten.
Bei Installationen, die das Anschlusskabel für ein CAN-System verwenden, befolgen Sie die PDF-Installationsanweisungen aus der Installationsanleitungen nach Asset-Typ für Asset-Gateways mit Stromversorgung (AGs). Für Installationen, bei denen das Anschlusskabel für ein CAN-System nicht verwendet wird, konsultieren Sie bitte die folgenden Installationsanweisungen für Ihren Installationstyp:
So installieren Sie das AG26/46P in einem Anhänger:
-
Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich beim Samsara-Dashboard unter der regionalen Samsara-Cloud-URL an, die Ihrer Organisation zugewiesen ist (wie cloud.samsara.com, cloud.ca.samsara.com oder cloud.eu.samsara.com), oder gehen Sie zu cloud.samsara.com/activate. Sie können auch dem Link in Ihrer
Bestellung versandtE-Mail-Adresse folgen. -
Wählen Sie den gewünschten Montageort und reinigen Sie ihn gründlich.
-
Befestigen Sie die Montageplatte mit Klebeband. (Optional) Nutzen Sie bei Bedarf zusätzlich 4 Blechschrauben.
-
Befestigen Sie das Asset-Gateway an der Montageplatte mithilfe von 4 Gewindestiften.
-
Stecken Sie das 7-polige Kabel in den AG und drehen Sie es zum Verriegeln.
-
Führen Sie das Kabel zum 7-poligen Stecker und befestigen Sie es mit den Kabelbindern am Anhänger.
-

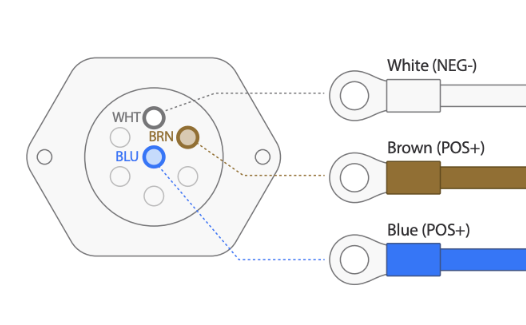

Für die Installation in einem Anhänger verbinden Sie das andere Ende des Kabels mit dem 7-poligen Anschluss:
-
Schließen Sie das weiße Kabel (Masse) an den Minus-Pol an.
-
Verbinden Sie die Brown Kabel (Scheinwerfer/Rücklichter) an 12-30 VDC Stromversorgung.
-
Verbinden Sie die Blue Kabel (ABS/Konstantstrom) an 12-30 VDC Strom.
-
-
Isolieren Sie alle unbenutzten Drähte.
-
Die LED-Leuchte am AG schaltet sich für 30 Sekunden ein, wenn die Verbindung erfolgreich ist. Wenn die Leuchte nicht angeht, überprüfen Sie die Anschlüsse an beiden Enden und stellen Sie fest, ob die Leuchte angeht.
-
(AG26) Für die PressurePro-Installation verbinden Sie den 4-poligen Stecker des 7-poligen Kabels mit dem entsprechenden 4-poligen Stecker am PressurePro-Gateway.
-
Verwalten Sie den Anhänger über das Samsara-Dashboard.
Anmerkung
Wenn Sie einen Kabelfehler feststellen, wenn Sie die AG mit der Installations-App installieren, trennen Sie das Kabel von der AG und schließen Sie es erneut an. Stellen Sie sicher, dass das Kabel korrekt mit dem 7-poligen Stecker ausgerichtet und sicher am Asset-Gateway verriegelt ist.
Wenn Sie einen AG26/46P an Geräten mit Stromversorgung installieren, nutzt der Kabelbaum des mit Strom versorgten Geräts die Stromschnittstelle des Geräts. Nach erfolgreicher Installation und Anschluss an die Hilfseingänge des Geräts (für Motorstunden) stellt der AG Echtzeitdaten zur Verfügung Samsara-Dashboard. Wenn von der Anlage kein Strom verfügbar ist, wird der AG im Stromsparmodus mit der internen Batterie betrieben. Das Asset Gateway kann mit einer internen Batterie bis zu drei Monate lang betrieben werden.
Prüfen Sie in Installationsanleitungen nach Asset-Typ für Asset-Gateways mit Stromversorgung (AGs), das richtige Kabel für Ihre Konfiguration zu verwenden.
So installieren Sie das AG26/46P an einem Asset mit Stromversorgung:
-
Aktivieren Sie das Gerät in Ihrem Samsara-Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich beim Samsara-Dashboard unter der regionalen Samsara-Cloud-URL an, die Ihrer Organisation zugewiesen ist (wie cloud.samsara.com, cloud.ca.samsara.com oder cloud.eu.samsara.com), oder gehen Sie zu cloud.samsara.com/activate. Sie können auch dem Link in Ihrer
Bestellung versandtE-Mail-Adresse folgen. -
Wählen Sie zunächst abhängig von Asset-Typ und Anwendungsfall eine Position aus.
-
(AG26/46P) Befestigen Sie die Montageplatte mit Klebeband und den vier mitgelieferten Blechschrauben. Fixieren Sie das AG26/46P an der Montageplatte mit den vier mitgelieferten Madenschrauben.
-

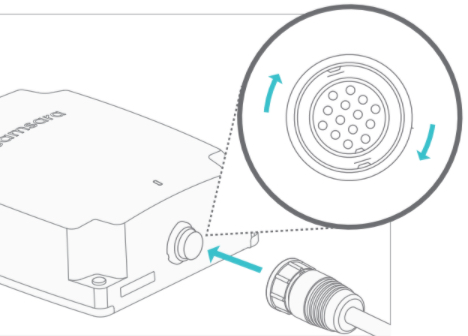

Stecken Sie das Kabel in das AG und drehen Sie es zum Befestigen.
-
Schließen Sie das andere Ende des Kabels mit einer der folgenden Optionen an die Stromversorgung an:
-
Verwenden Sie die Kabel CBL-AG-A9PIN, CBL-AG-ACT9 oder CBL-AG-ACT14. Schließen Sie das Kabelende an den CAN-Bus an, der mit der ECU verbunden ist.
-
Verwenden Sie den CBL-AG-APWR-Kabelanschluss, um bei laufendem Betrieb die volle Leistung aus der Gerätebatterie zu beziehen. Dieses Kabel schaltet auf die interne Batterie des AG26/46P um, wenn das Aktivierungssignal aus ist.
Warnung
Ändern Sie das CBL-AG-APWR-Kabel nur, wenn Samsara Sie dazu ausdrücklich anweist. Eine Änderung kann zu einer permanenten Stromversorgung des AG führen, was die Batterie des Assets entleeren kann.
-
Schließen Sie das rote Stromversorgungskabel an die permanente 12-30 VDC-Stromquelle an (z. B. an den Plus-Pol der Batterie).
-
Schließen Sie das schwarze Massekabel an die Masse an (z. B. an den Minus-Pol der Batterie).
-
Schließen Sie das Gelb an Zündung Schließen Sie das Kabel an die geschaltete Stromquelle oder ein beliebiges 6-30-V-Gleichstromsignal am Gerät an. Wenn das gelbe Kabel zu kurz ist, verlängern Sie es mit dem Zubehörkabel.
Wenn die Zündung ausgeschaltet ist, verhindert das Kabel die Leistungsabgabe des Fahrzeugs.
-
Konfigurieren eines AUX-Eingangs in den Gateway-Einstellungen, um die Betriebsstunden des Motors zu verfolgen.
-
Die LED am Asset-Gateway leuchtet, wenn dieses aktiviert ist.
-
-
(Optional) Nutzen Sie die mitgelieferten Kabelbinder, um sicherzustellen, dass das Kabel kein Hindernis darstellt.
-
Überprüfen Sie die erfolgreiche Verbindung im Samsara-Dashboard (Übersicht > Assets > Ausrüstung).
Anmerkung
Wenn Sie einen Kabelfehler feststellen, wenn Sie die AG mit der Installations-App installieren, trennen Sie das Kabel von der AG und schließen Sie es erneut an. Stellen Sie sicher, dass das Kabel korrekt mit dem 7-poligen Stecker ausgerichtet und sicher am Asset-Gateway verriegelt ist.
