HW-CL11 (Empfänger) und HW-CL12 (Sender)
Verwenden Sie diese Schritte, wenn sich Empfänger (HW-CL11) und Sender (HW-CL12) des kabellosen Verbindungsmoduls nicht koppeln, die Verbindungs-LED nicht dauerhaft grün leuchtet oder der Monitor in der Fahrerkabine die Rückfahrkamera nicht anzeigt. Die Kopplung hängt von der Powerline-Kommunikation (PLC) über den ABS-Stromkreis des Anhängers innerhalb derselben Kombination aus Zugmaschine und Anhänger ab. Beide Geräte müssen denselben Strompfad nutzen. Das kabellose Verbindungsmodul ist nur für einzelne Anhänger vorgesehen.
Beginnen Sie mit Kopplung des kabellosen Verbindungsmoduls bestätigen. Wenn die Verbindung weiterhin fehlschlägt, verwenden Sie die LED-Zustände des Empfängers, um den Fehlermodus zu identifizieren, und arbeiten Sie dann die Debug-Verfahren für die Stromversorgung von Sender und Empfänger durch. Informationen zu Installationspfaden finden Sie unter Installationspfade des kabellosen Verbindungsmoduls.
Verwenden Sie das Muster der grünen Verbindungs-LED des Empfängers und den Status des Monitors in der Fahrerkabine, um den aktuellen Verbindungszustand zu identifizieren.
|
Zustand |
Bedeutung |
Grüne Verbindungs-LED |
Monitorverhalten |
||
|---|---|---|---|---|---|
|

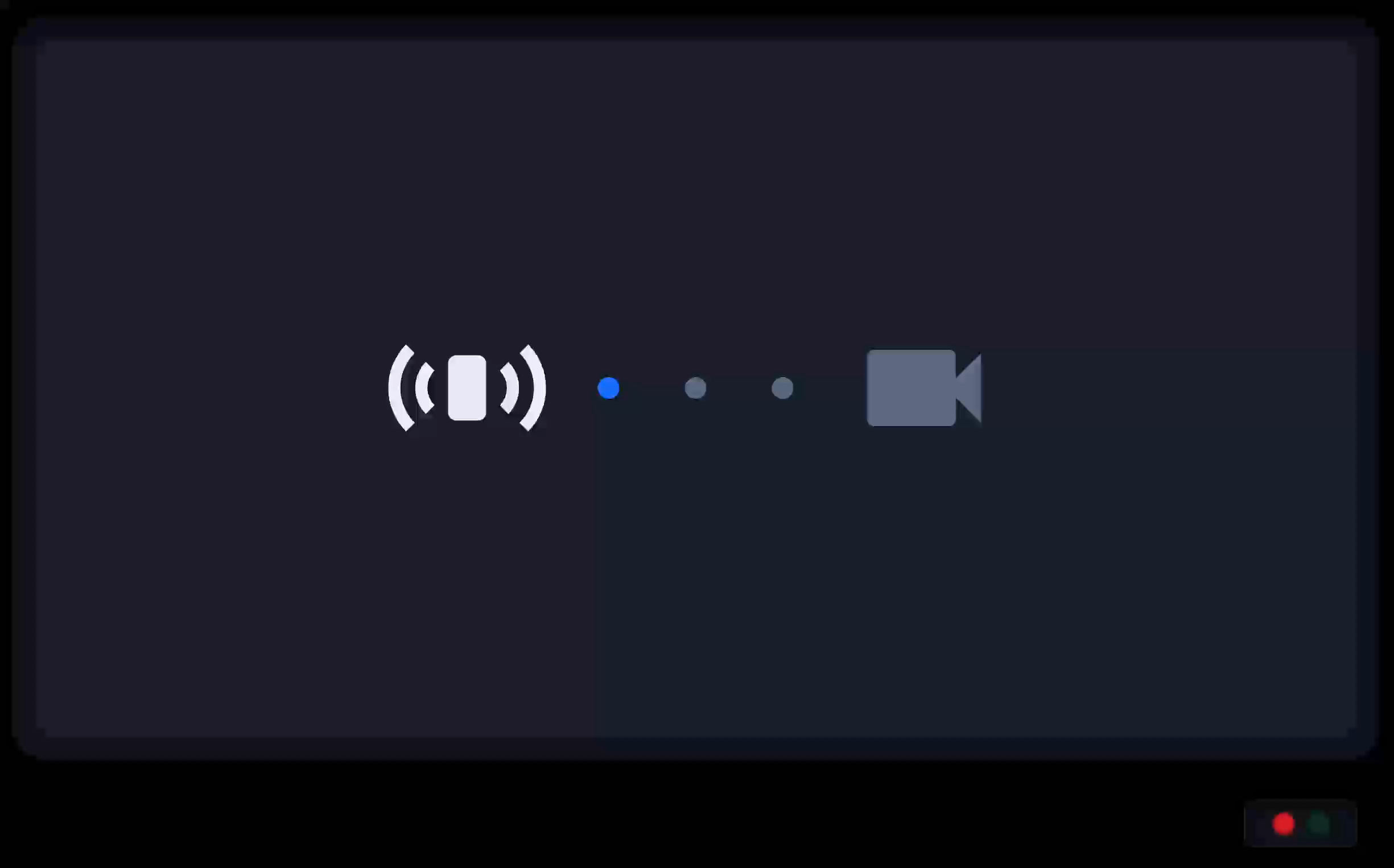

1 |
Der Empfänger ist eingeschaltet, hat jedoch keine Sender-ID über PLC empfangen. |
Langsames Blinken, etwa 1,75 Sekunden pro Zyklus |
Suchdiagramm mit einer Drei-Punkte-Fortschrittsanzeige (drei statische Punkte mit versetzten blauen und Leerlauf-Zuständen; 8-Takt-Zyklus über etwa 4 Sekunden) |
||
|

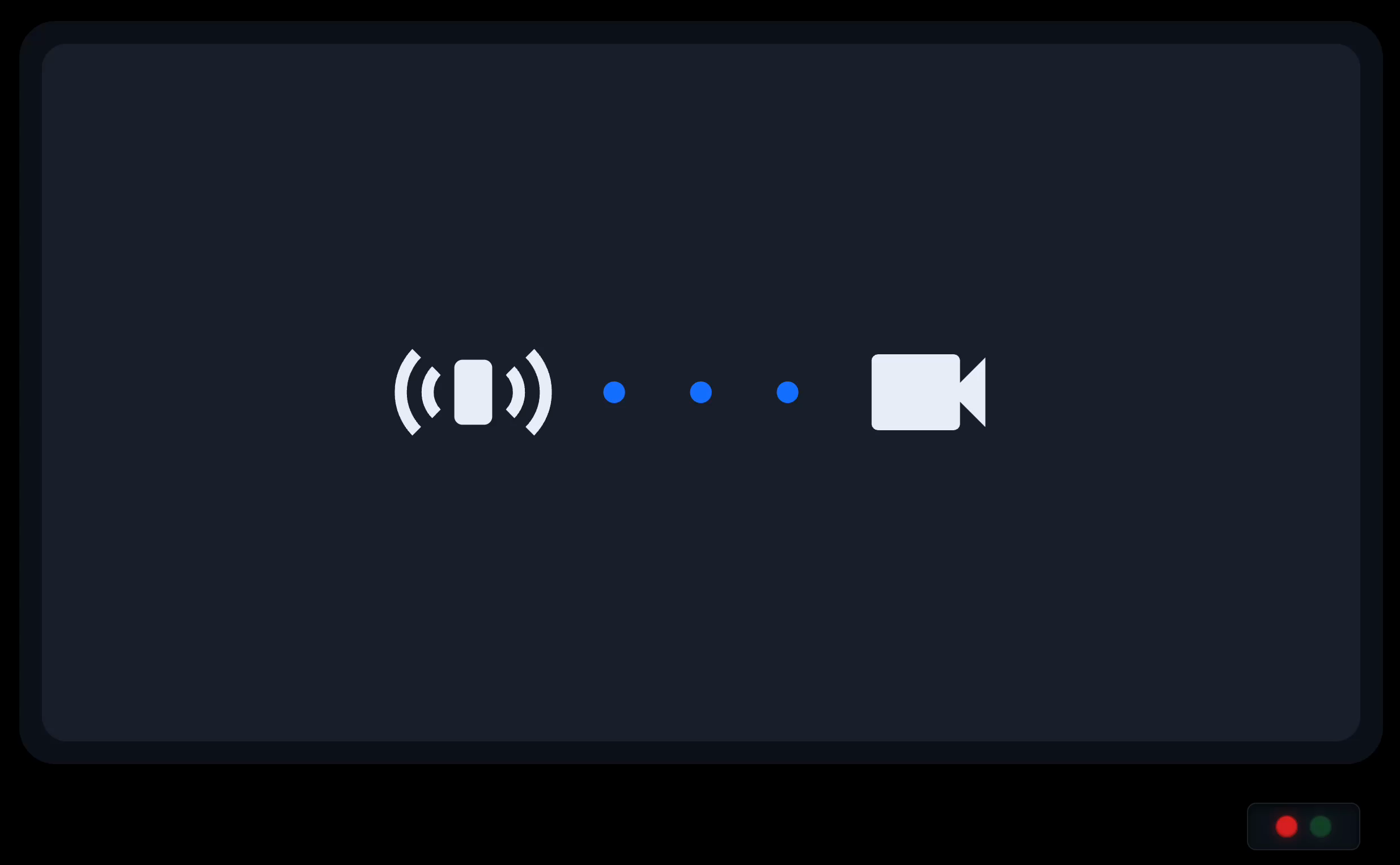

2 |
Der Empfänger hat über PLC eine Sender-ID empfangen und stellt die kabellose Verbindung her. |
Schnelles Blinken, etwa 0,2 Sekunden pro Zyklus |

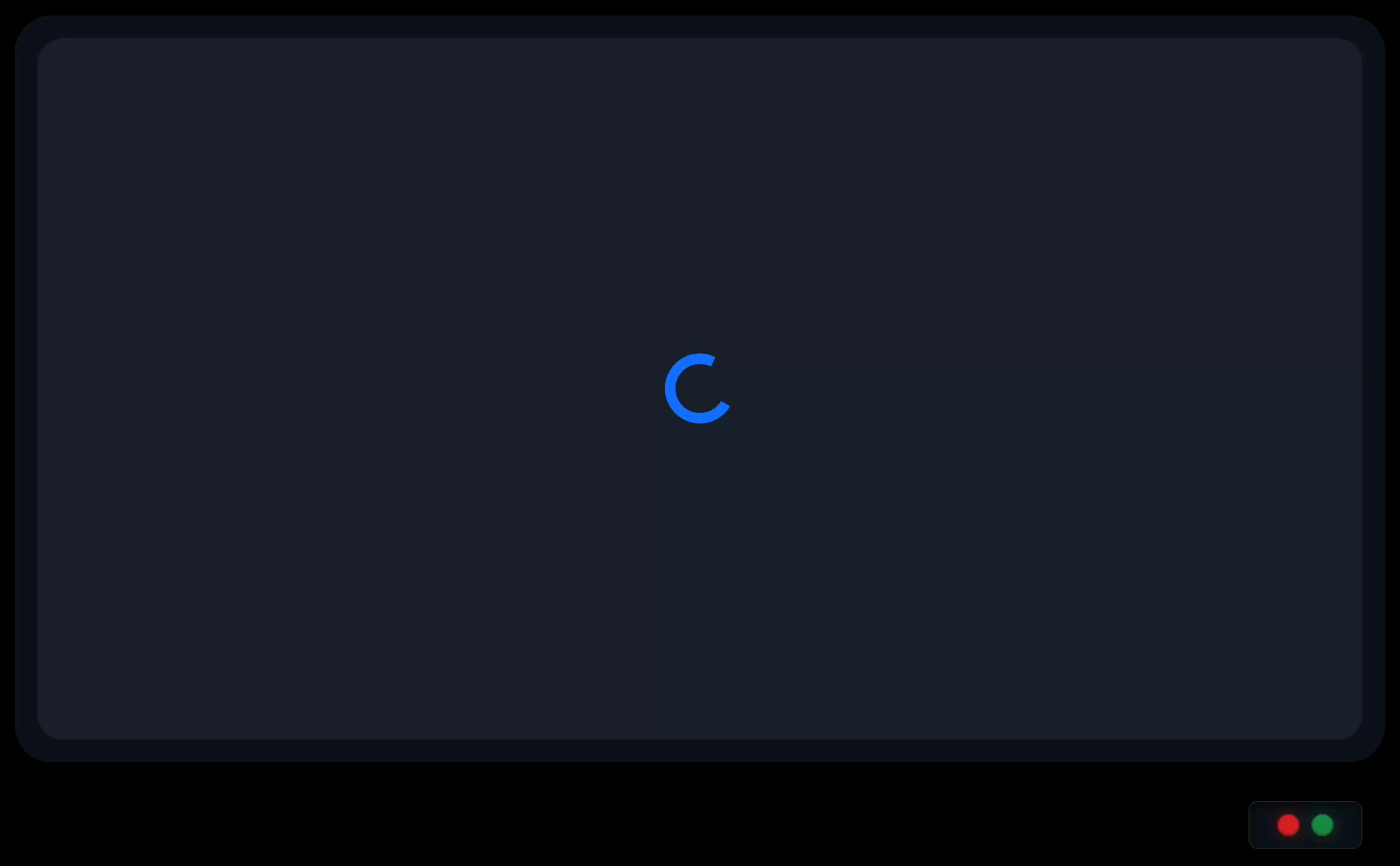

Alle drei Punkte werden blau angezeigt, und das Kamerasymbol wird weiß angezeigt; der Monitor wechselt dann zu einer Ladeanimation |
||
|

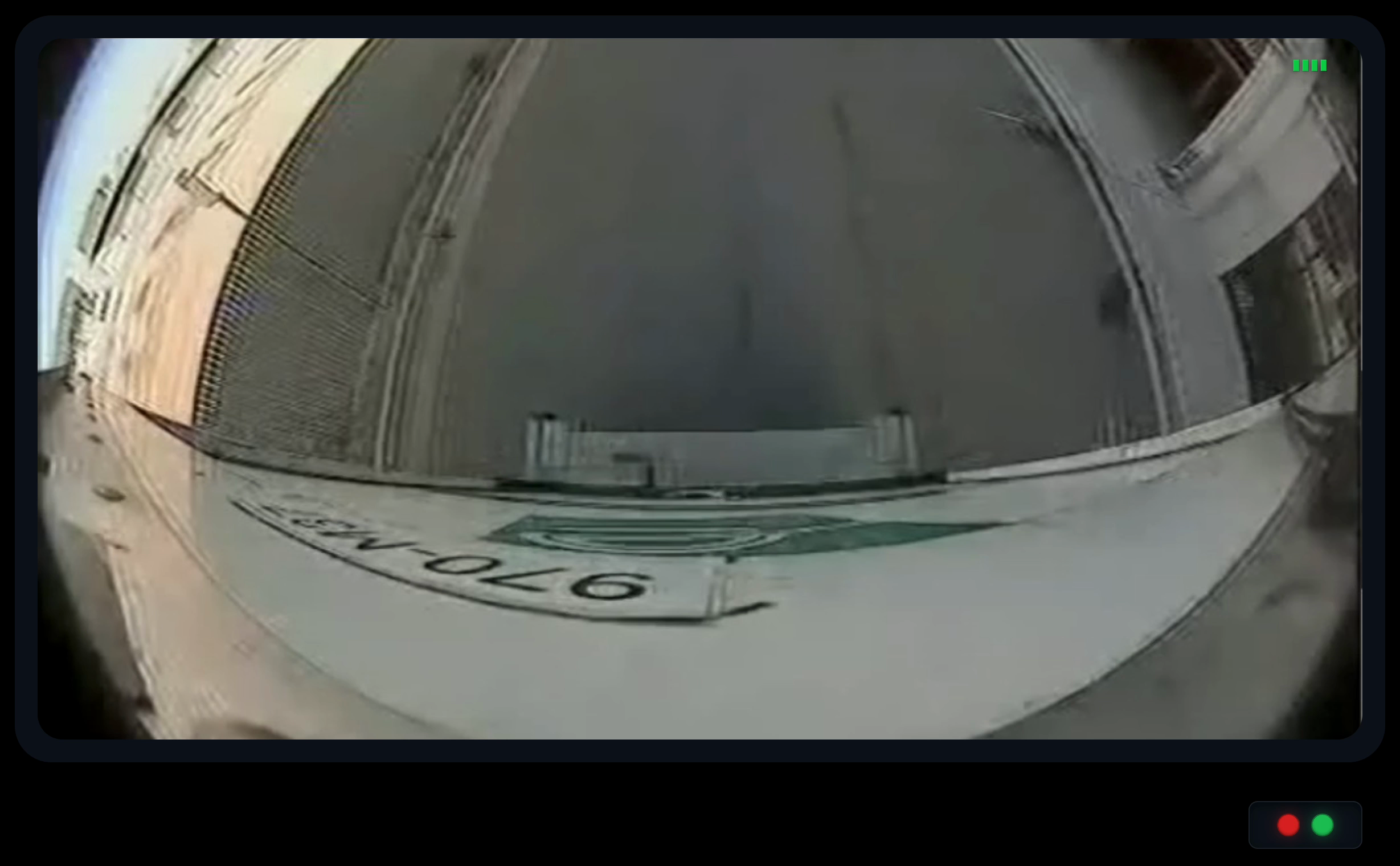

3 |
Normalbetrieb: Das kabellose Verbindungsmodul ist hergestellt, und der Sender empfängt einen AHD-Videostream von der Kamera. |
Dauerhaft |
Grüne Statusbalken oben rechts mit einem Live-Videostream |
||
|

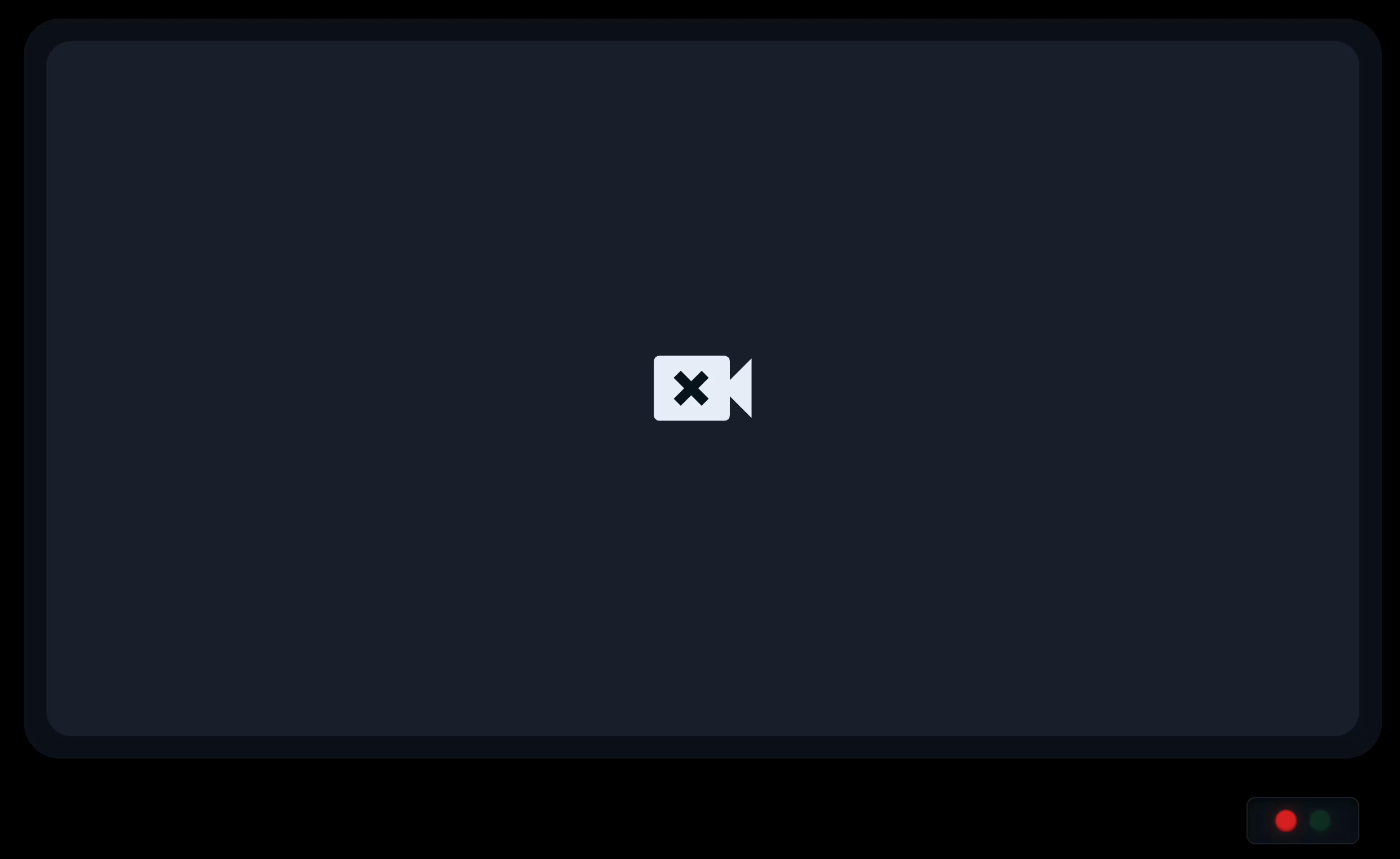

4 |
Das kabellose Verbindungsmodul ist hergestellt, aber der Sender erkennt keinen AHD-Videostream an seinem Kameraeingang. |
Doppeltes Blinken, etwa 1,5 Sekunden pro Zyklus mit einer Pause von etwa 675 ms |
Kein-Kamera-erkannt-Symbol |
Wenn der Empfänger in Zustand 1 oder 2 verbleibt oder die Verbindungs-LED nie dauerhaft grün leuchtet, fahren Sie mit den Fehlerbehebungsverfahren für die Stromversorgung von Sender und Empfänger fort. Wenn der Empfänger Zustand 4 erreicht, prüfen Sie die GX-12-Verbindung der Kamera und die Stromversorgung der Kamera am Sender.
Verwenden Sie dieses Verfahren, wenn der Sender über CBL-CL-AABS am 5-poligen ABS-Anschluss des Anhängers mit Strom versorgt wird und die Verbindung nicht gekoppelt werden kann. Das PLC des ABS-Moduls des Anhängers kann die Kopplung zwischen Sender und Empfänger blockieren.
So erkennen Sie dieses Problem: Die Verbindung wird erst gekoppelt, nachdem Sie die 5-polige Verbindung von CBL-CL-AABS zum ABS-Modul getrennt haben.
-
Entfernen Sie die Antennen von Sender und Empfänger und installieren Sie sie erneut.
Ziehen Sie jede Antenne handfest an. Verwenden Sie keinen Schraubenschlüssel oder andere Werkzeuge.
-
Platzieren Sie den Empfänger auf dem Beifahrersitz und testen Sie die Kopplung erneut.
-
Identifizieren Sie die 5-polige Verbindung von CBL-CL-AABS zum ABS-Modul.
-
Trennen Sie diese 5-polige Verbindung und testen Sie die Verbindungskopplung erneut.
-
Wenn die Kopplung bei geöffneter 5-poliger Verbindung erfolgreich ist, betrachten Sie das ABS-Modul als Ursache der PLC-Interferenz.
-
Entfernen Sie CBL-CL-AABS, stellen Sie die ursprüngliche 5-polige ABS-Verbindung wieder her und installieren Sie die Stromversorgung des Senders mithilfe der 7-Wege-Methode aus dem Installationshandbuch für kabelloses Verbindungsmodul – Sender und Empfänger.
Verwenden Sie dieses Verfahren, wenn der Sender bereits die 7-Wege-Stromversorgung nutzt und die Verbindungs-LED dennoch nicht dauerhaft grün bleibt. Der aktuelle Stromversorgungspfad des Empfängers ist möglicherweise nicht mit der 7-Wege-Stromversorgungskonfiguration kompatibel, oder die Geräte teilen sich möglicherweise nicht dieselbe Stromleitung für PLC.
-
Vergewissern Sie sich, dass das 7-Wege-Kabel zwischen Zugmaschine und Anhänger angeschlossen ist und dass beide Geräte eine dauerhaft rot leuchtende Stromversorgungs-LED haben.
-
Ändern Sie die Stromquelle des Empfängers so, dass sie sich mit dem Sender denselben ABS-Stromversorgungspfad des Anhängers teilt.
Befolgen Sie Fehlerbehebung der Empfängerstromversorgung über RP1226 oder Fehlerbehebung der Empfängerstromversorgung mit einer alternativen Quelle und testen Sie anschließend die Kopplung erneut.
-
Wenn die Verbindung weiterhin fehlschlägt, kehren Sie zu den Optionen für die Stromversorgung des Empfängers im Installationshandbuch für kabelloses Verbindungsmodul – Sender und Empfänger zurück und prüfen Sie der Reihe nach die nächste Stromquelle.
Verwenden Sie dieses Verfahren, wenn der Empfänger über den RP1226-Pfad mit CBL-MC-RP1226-PWR versorgt wird und PLC keine Verbindung herstellt. Prüfen Sie zuerst den LED-Status des Empfängers und schließen Sie dann eine ABS-Interferenz des Senders aus, bevor Sie Kabel austauschen.
-
Verwenden Sie die Zustände der LED am Empfänger und des Monitors, um den Verbindungsstatus zu bestätigen.
-
Befolgen Sie die Schritte unter Fehlerbehebung der Stromversorgung des ABS-Moduls des Senders, um zu bestätigen, ob der ABS-Stromversorgungspfad des Senders die Kopplung blockiert.
-
Wenn PLC weiterhin keine Verbindung herstellt und Sie das ABS-Modul ausgeschlossen haben, versorgen Sie den Empfänger mit CBL-CL-APWR statt mit CBL-MC-RP1226-PWR.
-
Schalten Sie beide Geräte aus und wieder ein und vergewissern Sie sich, dass die Verbindungs-LED dauerhaft grün leuchtet.
Verwenden Sie dieses Verfahren, wenn der Empfänger mit allen vorherigen Stromquellen weiterhin keine Verbindung herstellen kann. Einige Zugmaschinen enthalten einen Filter zwischen Batteriestrom und dem 7-Wege-ABS-Stromkreis. Dieser Filter kann PLC blockieren, es sei denn, der Empfänger wird auf derselben Seite des Filters wie der Sender mit Strom versorgt.
-
Verdrahten Sie den Empfänger mit CBL-CL-APWR direkt an die Zündungsstromversorgung über den Sicherungskasten oder ein freiliegendes Zündkabel.
-
Schalten Sie beide Geräte aus und wieder ein und prüfen Sie, ob PLC eine Verbindung herstellt (Verbindungs-LED dauerhaft grün).
Wenn PLC weiterhin ausfällt, gehen Sie wahrscheinlich von einem Inline-PLC-Filter aus.
-
Suchen Sie das blaue ABS-Kabel im Fahrerhaus oder unter der Motorhaube, idealerweise in der Nähe des 7-Wege-Steckdosenkastens oder des Stromverteilungsgehäuses im Motorraum.
-
Versorgen Sie den Empfänger über diesen ABS-seitigen Stromkreis, damit Empfänger und Sender sich relativ zur 7-Wege-Verbindung dieselbe Seite eines eventuellen Filters teilen.
-
Schalten Sie beide Geräte aus und wieder ein und vergewissern Sie sich, dass die Verbindungs-LED dauerhaft grün leuchtet.
-
Bestätigen Sie die Ansicht der Heckkamera auf dem Monitor in der Fahrerkabine.
