HW-CL11 (Empfänger) und HW-CL12 (Sender)
Das kabellose Verbindungsmodul koppelt einen am Anhänger montierten Sender (HW-CL12) mit einem im Fahrerhaus montierten Empfänger (HW-CL11), sodass Flotten mit Zugmaschine und Anhänger eine Ansicht der hinteren AHD-Kamera ins Fahrerhaus bringen können, ohne ein langes GX-12-Kabel über die gesamte Länge der Kombination verlegen zu müssen. Der Sender versorgt die Kamera über GX-12 mit Strom und sendet Video kabellos, nachdem die Geräte gekoppelt sind. Für die Kopplung wird Powerline-Kommunikation (PLC) über den ABS-Strompfad des Anhängers im 7-poligen Kabel verwendet, daher müssen beide Geräte dieselbe Stromleitung gemeinsam nutzen. Nach der Kopplung ist die Videoübertragung kabellos; PLC wird nicht für den Video-Stream verwendet. Der Empfänger wird an den KI-Multikamera-Hub oder den HD Camera Connector angeschlossen, damit die Anzeige auf dem Monitor in der Fahrerkabine erfolgt, und benötigt einen separaten Stromanschluss. Das kabellose Verbindungsmodul ist nur für einzelne Anhänger vorgesehen und wird für Doppel- oder Dreifachanhänger nicht garantiert.
Verwenden Sie dieses Thema, um den richtigen Installationspfad auszuwählen, und folgen Sie dann den verlinkten Anleitungen für Sender und Empfänger. Installieren Sie den ersten Sender und Empfänger an einer verbundenen Zugmaschine-Anhänger-Kombination, damit Sie die PLC-Kopplung bestätigen können, bevor Sie weitere Installationen ausrollen. Die Kopplung kann erst bestätigt werden, wenn beide Geräte am selben Zugmaschine-Anhänger-Paar installiert sind.
Anmerkung
Einige Fahrzeuge verfügen über einen elektrischen Störfilter zwischen der Batterie und der ABS-Stromschiene des Anhängers. Dieser Filter kann das PLC-Kopplungssignal blockieren. Versorgen Sie den Empfänger auf derselben Seite des Filters mit Strom wie den Sender. Dazu kann es erforderlich sein, Strom von außerhalb des Fahrerhauses zu beziehen.
Führen Sie die Installation in dieser Reihenfolge durch:
-
Installieren Sie den Empfänger im Fahrerhaus mithilfe der Installationsanleitung für den Wireless Link-Empfänger und wählen Sie einen Stromanschluss aus dem unten beschriebenen Strompfad des Empfängers aus.
-
Installieren Sie den Sender am Anhänger mithilfe der Installationsanleitung für den Wireless Link-Sender und wählen Sie eine Stromversorgungsmethode aus dem unten beschriebenen Installationspfad des Senders aus.
-
Bevor Sie eines der Geräte dauerhaft montieren, führen Sie Wireless Link-Kopplung bestätigen vollständig durch (Stromversorgungs-LED dauerhaft rot und Verbindungs-LED dauerhaft grün an beiden Geräten sowie Video der Rückkamera auf dem Monitor in der Fahrerkabine).
-
Wenn die Verbindung fehlschlägt, lesen Sie Fehler beim kabellosen Verbindungsmodul beheben und kehren Sie dann zur passenden Installationsmethode zurück, wenn Sie die Stromversorgung ändern müssen.
Wählen Sie den Strompfad für HW-CL12 aus, der zum Anhänger passt. Beginnen Sie mit ABS, sofern verfügbar; wenn die Kopplung über die ABS-Stromversorgung fehlschlägt, wechseln Sie zur 7-poligen Methode und lesen Sie Fehlerbehebung für das kabellose Verbindungsmodul für Debug-Schritte. Öffnen Sie dann die Senderanleitung für das passende Verfahren:
-
Stromversorgung über ABS-Modul: Wenn der Anhänger über einen zugänglichen 5-poligen ABS-Steckverbinder verfügt (in der Regel Anhänger, die nach 1999 hergestellt wurden; keine Spezialausrüstung wie Tieflader), installieren Sie mit CBL-CL-AABS am ABS-Anschluss. Befolgen Sie Transmitter mit Stromversorgung über das ABS-Modul installieren in der Installationsanleitung für den Wireless Link-Sender.
-
7-polige Stromversorgung: Wenn der ABS-Steckverbinder nicht verfügbar ist, die ABS-Kabelführung zu kurz ist oder die PLC des ABS-Moduls die Kopplung blockiert, arbeiten Sie CBL-CL-AABS auf freie Leitungsenden um und versorgen Sie das Gerät über den ABS-/Dauerstromkreis des 7-poligen Anhängeranschlusses. Befolgen Sie Transmitter mit 7-poliger Stromversorgung installieren in der Installationsanleitung für den Wireless Link-Sender.
-
Nicht-Anhänger-Installation: Wenn Sie nicht an einem standardmäßigen ABS- oder 7-poligen Anhängerpfad installieren, arbeiten Sie CBL-CL-AABS auf freie Leitungsenden um und schließen Sie es an eine geeignete 10–30-V-Zündstromquelle und Masse an. Befolgen Sie Transmitter auf einem Nicht-Anhänger-Asset installieren in der Installationsanleitung für den Wireless Link-Sender.
Prüfen Sie die Stromquellen für HW-CL11 in dieser Reihenfolge. Verwenden Sie ein Multimeter, um zu bestätigen, dass die ausgewählte Quelle 12 V liefert, mit der Zündung schaltet (außer wenn Sie eine konstante Stromversorgung für den Parkmodus benötigen) und dieselbe Stromquelle wie der Sender nutzt, damit PLC den Sender erreichen kann. Öffnen Sie dann die Installationsanleitung für den Wireless Link-Empfänger für das passende Verfahren:
-
RP1226-Anschluss mit CBL-MC-RP1226-PWR
-
RP1226-Anschluss ohne CBL-MC-RP1226-PWR
-
Sicherungskasten (Zündsicherung für ABS-Anhängerstrom)
-
Direkt an die ABS-Leitung anschließen
Anmerkung
Wenn die Kamera im Parkmodus aktiv bleiben muss, verdrahten Sie sie mit einer konstanten Stromquelle, die nicht mit der Zündung schaltet, und achten Sie gleichzeitig darauf, dass der Empfänger auf derselben Seite eines PLC-Filters wie der Sender bleibt.

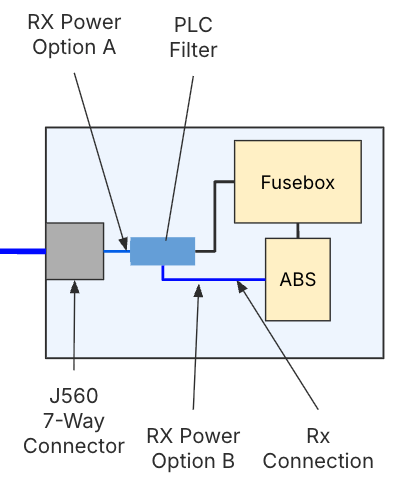

Wenn Sie direkt an die ABS-Leitung anschließen und frühere Stromversorgungsoptionen kein gekoppeltes Verbindungsmodul erzeugen, versorgen Sie den Empfänger von der 7-poligen Seite eines Filters zwischen Batteriestrom und 7-poligem Anschluss oder von der Seite, die mit der ABS-ECU der Zugmaschine verbunden ist, sodass beide Geräte denselben Stromversorgungskreis gemeinsam nutzen. Debug-Schritte finden Sie unter Fehler beim kabellosen Verbindungsmodul beheben.
