Der HD Samsara Camera Connector ermöglicht es Ihnen, Ihre aktuelle Samsara Dashcam-Konfiguration zu erweitern und bis zu vier kompatible Drittanbieterkameras pro Fahrzeug an Ihr Samsara-Dashboard anzuschließen.

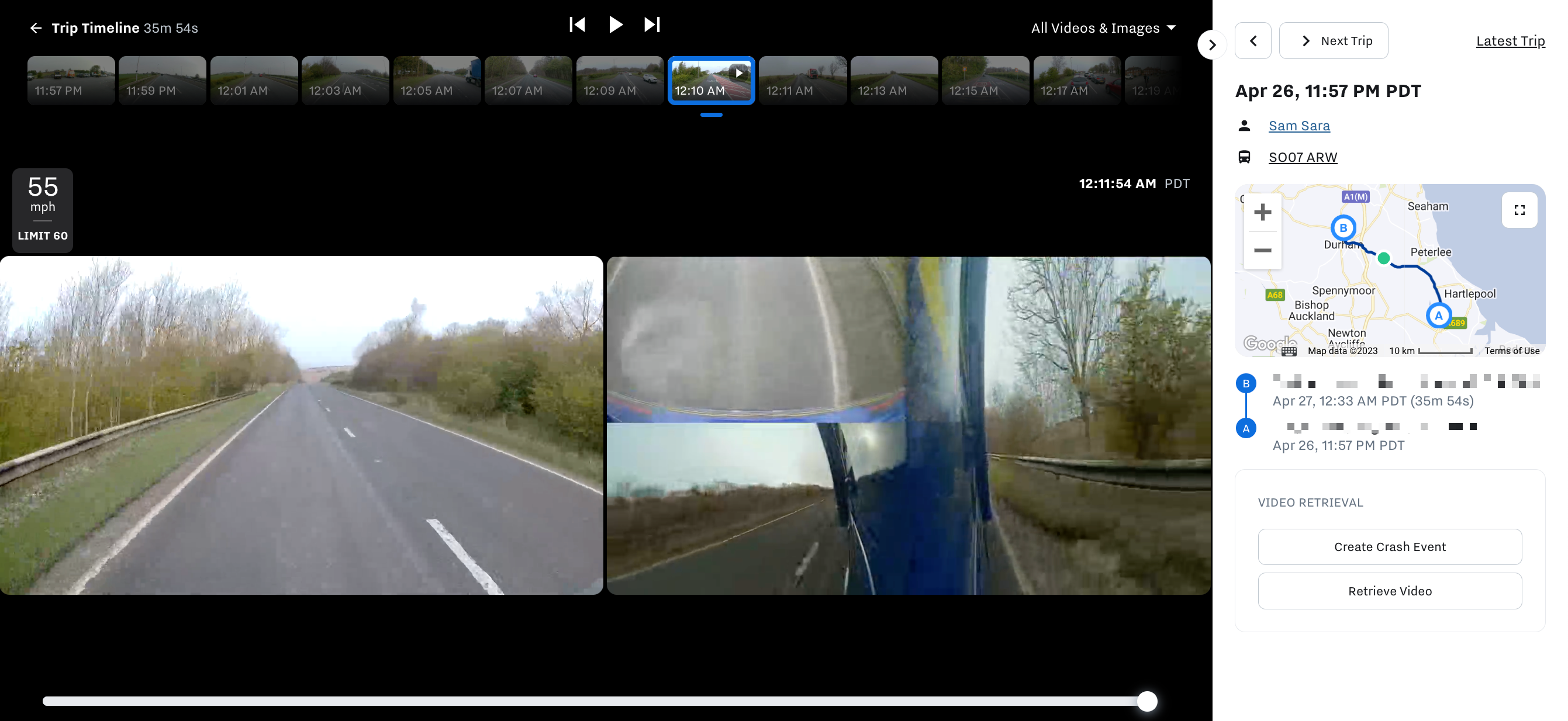

Für einen Vergleich der Features des Samsara Camera Connector und um die verfügbaren Features mit dem Connector zu sehen, siehe Samsara Camera Connector Feature Support durch Dashcam-Modell. Bei der Verwendung der Samsara Dashcam und der Camera Connector-Konfiguration werden die folgenden Erkennungstypen Videomaterial von Drittanbieterkameras enthalten:
Anmerkung
Die Erkennungsmethoden für Richtlinienverstoß beinhalten kein Videomaterial von Drittanbieterkameras und sind auf bestimmte Fahrer-Sicherheitsüberwachungsfunktionen beschränkt.
Die folgende Tabelle fasst die kompatiblen Drittanbieter-Features zusammen. Wenn Ihre Kamera einen Verbindungstyp oder ein Videosignal hat, das hier nicht aufgeführt ist, müssen Sie einen Adapter von einem unterstützten Drittanbieter erwerben.
|
Komponente |
Optionen |
|---|---|
|
Verbindungstyp |
Videoeingang (Monitore): Männlich GX12 (4-polig) Videoausgang (Kameras): Weiblich GX12 (4-polig) |
|
Videosignal |
|
Konsultieren Sie den Hersteller bezüglich der Optionen. Die folgende Tabelle listet kompatible Geräte für das Samsara Camera Connector Gerät auf.
Anmerkung
Diese Liste ist keine umfassende Liste. Überprüfen Sie stets die Kompatibilität von Steckverbindern und Signalen.
|
Kategorie |
Hersteller |
Modell |
Beschreibung |
|---|---|---|---|
|
Kameras |
ACSS |
ACCAM-16J-HD |
Rückfahrkamera mit Vogelperspektive, AHD 1080p |
|
Kameras |
ACSS |
ACCAM-7j HD |
Seitenkamera, AHD 1080p |
|
Kameras |
ACSS |
TTC-CV-RD019/ACCAM-7t HD |
Mini-Seitenansichtskamera |
|
Kameras |
ACSS |
ACCAM-5e HD |
Rückfahrkamera, AHD 1080p |
|
Kameras |
Brigade |
VBV-790C |
Rückfahrkamera |
|
Kameras |
Brigade |
VBV-300C |
Seitliche Kamera |
|
Kameras |
CKO |
CW634 |
Nummernschildkamera |
|
Kameras |
CKO |
AHD-RCAM-1080-p |
1080P Hochleistungs-Rückfahrkamera |
|
Kameras |
CKO |
C-KO-CAM-410-HD |
Seitenansichtkamera, 1080p WDR, mit Audio |
|
Kameras |
CKO |
CKO-AI-AD28-150 |
KI-Fußgängererkennungskamera, 1080p |
|
Kameras |
Hyundai |
N / A |
Translead Hyundai Translead LinkVue |
|
Kameras |
Motor Max |
MM720SVAHD |
Seitliche Kamera |
|
Kameras |
Pro-Vision |
CAM-313C-1 |
PV-Rückfahrkamera |
|
Kameras |
Pro-Vision |
IA-DVR-912 |
HD-Kamera mit niedrigem Profil |
|
Kameras |
Pro-Vision |
IA-DVR-920 |
HD-Standardkamera |
|
Kameras |
Pro-Vision |
CAM-313C-1 |
Rückfahrkamera |
|
Kameras |
Pro-Vision |
IA-DVR-912 |
HD-Kamera mit niedrigem Profil |
|
Kameras |
Pro-Vision |
IA-DVR-920 |
HD-Standardkamera |
|
Kameras |
Pro-Vision |
CAM-313C-1 |
Rückfahrkamera |
|
Kameras |
Pro-Vision |
CAM-313MS |
PV-Seitenkamera |
|
Kameras |
Pro-Vision |
DVR-921 – AHD |
Mini-Dome-Kamera |
|
Kameras |
Pro-Vision |
IA-DVR-1920-AHD |
HD-Standardkamera |
|
Kameras |
Pro-Vision |
IA-DVR-912-AHD (PC-1912-AHD) |
HD-Kamera mit niedrigem Profil |
|
Kameras |
Rear View Safety |
RVS-770-AHD |
Rückfahrkamera |
|
Kameras |
Rear View Safety |
RVS-775-AHD |
Seitliche Kamera |
|
Kameras |
Rear View Safety |
RVS-775LAHD |
Seitliche Kamera |
|
Kameras |
Rear View Safety |
RVS-ARM |
Seitliche Kamera |
|
Kameras |
Rosco |
STSC141CO Rev E |
Rückfahrkamera |
|
Kameras |
Rosco |
STSC168 |
Vordere Kamera |
|
Kameras |
Rosco |
STSC167 |
|
|
Kameras |
Rosco |
Kamera- und Monitor-Kit |
|
|
Kameras |
SV-625B |
Rückfahrkamera |
|
|
Kameras |
Safety Vision |
SV-625B-KIT |
Kamera-Kit |
|
Kameras |
Safety Vision |
SV-650FHD-KIT |
Kamera-Kit |
|
Kameras |
Safety Vision |
SV-EXTCAM-1080B |
Kamera |
|
Kameras |
Ubiknos |
XMR-CAM1080 |
HD-Außenkamera |
|
Kameras |
Ubiknos |
XMRDOME1080 |
Mini Dome Innenkamera |
|
Kameras |
Venta |
RSC21/SL |
Universelle Rückfahrkamera mit drittem Bremslicht |
|
Monitore |
ACSS |
ACMON-7 |
7" Monitor |
|
Monitore |
Brigade |
VBV-770M |
Brigade-Monitor |
|
Monitore |
CKO |
AHD-MON-C13 |
7" AHD-Dash-Monitor |
|
Monitore |
Motor Max |
MM7091AHD |
7" AHD-Dash-Monitor |
|
Monitore |
Pro-Vision |
IA-PM-1970S |
Monitor |
|
Monitore |
Pro-Vision |
IA-PM-1980S |
7" Touchscreen-Quad |
|
Monitore |
Rear View Safety |
RVS-3710-DVR |
Monitor / DVR |
|
Monitore |
Rear View Safety |
RVS-6137Q-AHD |
7" TFT-LCD-Monitor |
|
Monitore |
Rosco |
STSM250MO REV A |
7" LCD-Monitor |
|
Monitore |
Safety Vision |
SV-LED7-S |
7" HD-Monitor |
|
Monitore |
Safety Vision |
SV-LCD-56BA |
5,6" Monitor |
|
Multiplexer |
CKO |
AHD-VPU-01 |
Multiplexer, 4-Kanal |
|
Multiplexer |
Pro-Vision |
MUL.604 |
PV-Multiplexer, 4-Kanal |
|
Multiplexer |
Pro-Vision |
MUL.802 |
PV-Multiplexer, 2-Kanal |
|
Multiplexer |
Pro-Vision |
MUL.804 |
PV-Multiplexer, 4-Kanal |
|
Multiplexer |
Rear View Safety |
RVS-501N-4 |
AHD-Split-Multiplexer |
|
Multiplexer |
Safety Vision |
SV-4CCB-AHD |
AHD-Multiplexer |
|
Multiplexer |
Rosco |
STSS1000A |
Multiplexer, 4-Kanal |
|
Multiplexer |
Ubiknos |
XMR401NAHDS |
4-Kanal DVR |
|
DVR |
ACSS |
ACCM1B-HD AES |
4 CH 1080p AHD MDVR/Kombinierer |
|
DVR |
Pro-Vision |
IA-DVR-906T0-128 |
10-Kanal Hybrid HD DVR |
|
DVR |
Pro-Vision |
PD-1900 |
Hybrid-DVR |
|
DVR |
Brigade |
MDR-504GW-1-G2-CMR |
Mobiler 4-Kanal-Digitalrecorder |
|
DVR |
ACSS |
ACCM1B-HD AES |
4 CH 1080p AHD MDVR/Kombinierer |
|
DVR |
Pro-Vision |
IA-DVR-906T0-128 |
10-Kanal Hybrid HD DVR |
|
DVR |
Pro-Vision |
PD-1900 |
Hybrid-DVR |
|
DVR |
Brigade |
MDR-504GW-1-G2-CMR |
Mobiler 4-Kanal-Digitalrecorder |
Tipp
Verwenden Sie den folgenden detaillierten Workflow oder die Installationsanleitung (PDF).
Führen Sie die folgenden Aufgaben aus, bevor Sie mit der Installation des HD Samsara Camera Connector beginnen:
-
Überprüfen Sie, ob Ihre Drittanbieterkamera mit dem Samsara Camera Connector kompatibel ist. Für kompatible Anforderungen siehe Kompatible Kameraoptionen von Drittanbietern.
-

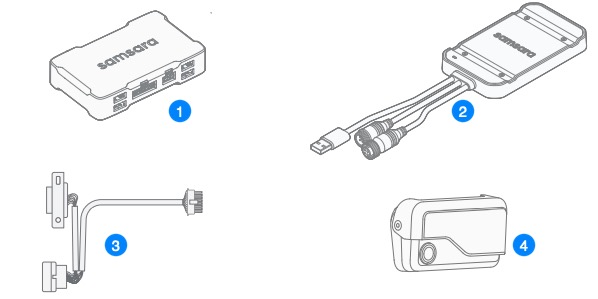

Sammeln Sie die folgende Ausrüstung:
Menge
Beschreibung
1
VG54 oder VG55
1

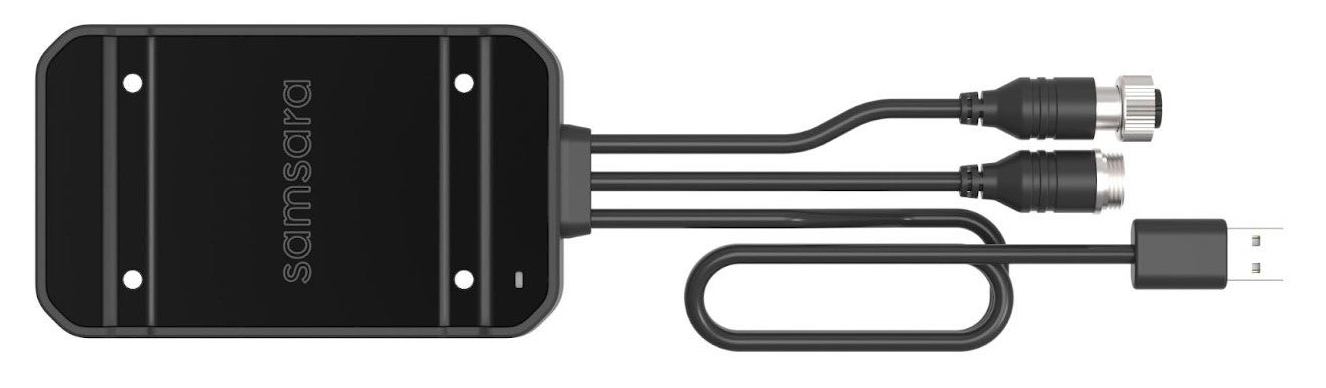

AHD1 mit drei Kabelanschlüssen:
-
1 m/3 Fuß USB-Kabel
-
15 cm/0,5 Fuß GX12-Stecker-Kabel (CAM)
-
15 cm/0,5 Fuß GX12-Buchsenkabel (DISPLAY)
1
VG-Kabel
1
Samsara Dashcam mit zwei Kameras oder nach vorn gerichtete Samsara Dashcam mit KI-Funktionen
1
GX12-Verteiler (CBL-CM-GX12)
Abhängig von Ihrer Konfiguration benötigen Sie möglicherweise auch ein GX12-Verlängerungskabel (nicht im Lieferumfang enthalten).
-
-
Installieren Sie Ihr VG (siehe Fahrzeug-Gateway-Kabel nach Modell)
So schließen Sie eine Drittanbieterkamera über den HD Samsara Camera Connector an:
-
Verbinden Sie das USB-Kabel vom HD Camera Connector mit dem VG.
Wenn der Abstand zwischen AHD1 und VG mehr als 1 m beträgt, können Sie bei Samsara ein USB-Verlängerungskabel (CBL-CM-B3AU) bestellen.
-
Verwenden Sie die mitgelieferten Kabelbinder, um den HD Camera Connector sicher zu befestigen, wobei das Logo nach außen zeigt.
Einbauort und -art variieren je nach Fahrzeug und verfügbarem Platz.
-
Schließen Sie die Montage ab:
-

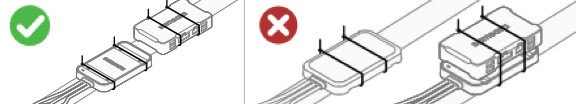

Ohne ein Display in der Kabine: Montieren Sie den HD Camera Connector in der Nähe des VG, stellen Sie jedoch sicher, dass beide Einheiten über ausreichende Belüftung verfügen, um die Wärme abzuleiten.
Warnung
Stapeln Sie das Gerät nicht auf dem VG, da dies die Wärmeableitung behindert und zu einer Überhitzung des Geräts führt.
Wenn Ihre Installation mehrere Kameras und einen Multiplexer umfasst, schließen Sie alle Kameras an den Multiplexer an.
-
Mit einem Display in der Kabine:
-
Führen Sie das USB-Kabel durch die Rückseite des Fahrerhauses.
-
Wenn möglich, montieren Sie den HD Camera Connector in der Nähe des Monitors in der Kabine, um sicherzustellen, dass die GX12-Kabellänge für den Anschluss ausreichend ist. Es sollten keine Verlängerungskabel erforderlich sein.
-
-
-
Schließen Sie das Kamerasystem an das männliche GX12-Kabel des HD Camera Connector an.

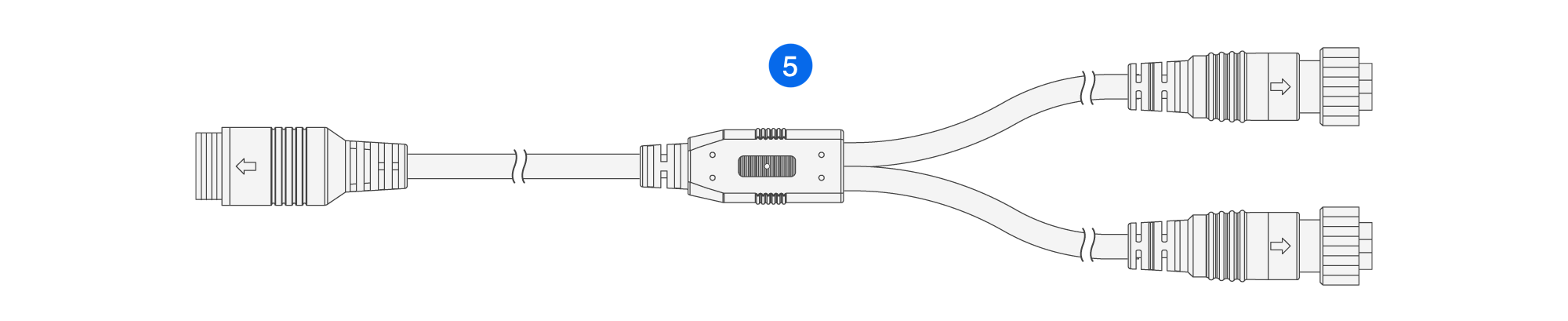

Wenn Ihre Konfiguration ein Display in der Kabine und ein Kamerasystem umfasst, verwenden Sie den GX12-Splitter, um beide gleichzeitig an das männliche GX12-Kabel anzuschließen.
-
Verbinden Sie das weibliche GX12-Kabel des HD Camera Connector mit dem Videoeingang des Monitors in der Kabine.
-
Um zu bestätigen, dass die Kameras richtig positioniert sind, überprüfen Sie zuerst, ob das Fahrzeug-Gateway mit Strom versorgt wird, die Dashcam aufzeichnet und die Drittanbieterkameras mit Strom versorgt werden.
-
Lassen Sie den HD Samsara Camera Connector (AHD1) alle automatischen Firmware-Updates abschließen, bevor Sie fortfahren.
Während der Firmware-Installation kann der Monitor-Feed in der Kabine zeitweise erscheinen und verschwinden, und die Status-LED des AHD1 kann grün blinken.
-
Schalten Sie die Zündung des Fahrzeugs an, damit das Fahrzeug-Gateway und AHD1 mit Strom versorgt werden, und stellen Sie sicher, dass das Fahrzeug-Gateway über eine Netzwerkverbindung verfügt.
-
Warten Sie mehrere Minuten, bis das Update abgeschlossen ist.
Trennen Sie während des Updates nicht die Stromversorgung oder das USB-Kabel.
-
-
Fahren Sie fort mit Dashcam-Positionierung testen.

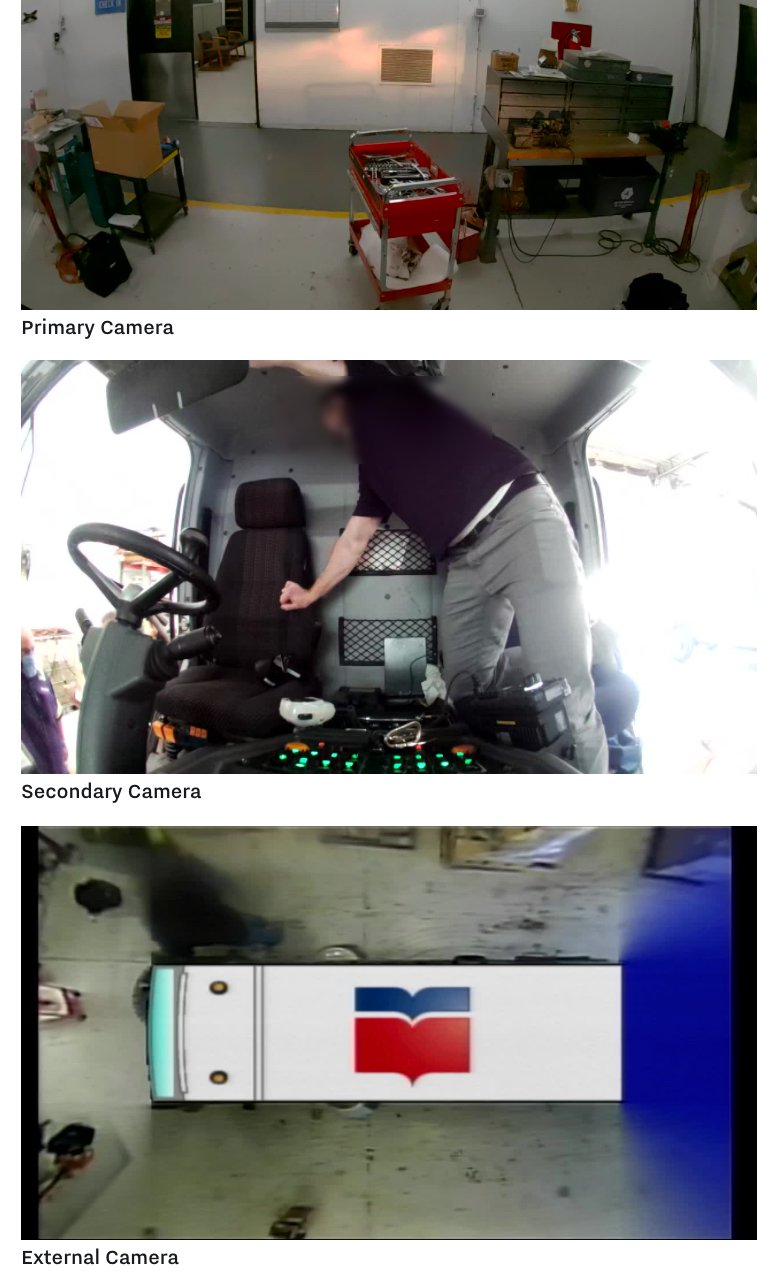

Mit der Samsara Fleet App können Sie ein Foto machen, um die Installation der Dashcam zu überprüfen. Während der Überprüfung können Sie den Stream auch horizontal oder vertikal spiegeln, um das Videomaterial zu simulieren, das Administratoren von der Samsara-Dashboard sehen werden. Dies zeigt die Position so an, als würden Sie in das Fahrzeug hineinschauen, anstatt aus der Sicht des Fahrers in die Kabine. Der Spiegel-Stream hat keinen Einfluss auf den Stream auf dem Gerät; wenn Sie ein Display in der Kabine angeschlossen haben, werden die Fahrer ihn weiterhin aus ihrer Perspektive betrachten.
