Anmerkung
Der Samsara Camera Connector ist nur in Großbritannien, den USA und Kanada verfügbar.
Der Standard Samsara Camera Connector ermöglicht es Ihnen, Ihre aktuelle Samsara Dashcam-Konfiguration zu erweitern, um bis zu vier kompatible Drittanbieterkameras pro Fahrzeug an Ihre Samsara-Dashboard anzuschließen.
Einen Vergleich der Funktionen des Samsara Kamera-Anschlusses und eine Übersicht über die mit dem Anschluss verfügbaren Funktionen finden Sie unter Samsara Camera Connector Feature Support durch Dashcam-Modell. Mit der Konfiguration der Samsara Dashcam und des Kamera-Anschlusses können Sie mit den folgenden Erkennungstypen Aufnahmen von Kameras anderer Hersteller erfassen:
-
VG-erkannte extreme Ereignisse (z. B. scharfes Bremsen und Zusammenstoß)
Anmerkung
Verstoß gegen die Richtlinie Die Erkennungsmethoden beinhalten kein Filmmaterial von Kameras von Drittanbietern und sind auf bestimmte Funktionen zur Überwachung der Fahrersicherheit beschränkt.
Kompatible Drittanbieterkameras müssen haben:
|
Kompatibler Feature-Typ |
Erforderliches Drittanbieter-Feature |
|---|---|
|
Verbindungstyp |
|
|
Videosignal |
CVBS (NSTC oder PAL) |
Die folgende Tabelle definiert standardmäßige mit dem Samsara Camera Connector kompatible Ausrüstung:
|
Kategorie |
Hersteller |
Teilenummer |
Beschreibung |
|---|---|---|---|
|
Rückfahrkameras |
Brigade |
N / A |
DVS |
|
Camecho |
CM00-K008396 |
Camecho Display |
|
|
Camecho |
CM00-R0030A1 |
Camecho Kamera |
|
|
Pro-Vision |
CAM-313C-1 |
PV-Rückfahrkamera |
|
|
ZD.323.1.4 |
PV-Kameras und Monitor |
||
|
Pro-Vision |
DVR-910 |
HD Begrenzungsleuchte 2"/2.5"-Kamera |
|
|
Pro-Vision |
DVR-912 |
HD-Kamera mit niedrigem Profil |
|
|
Pro-Vision |
DVR-916 |
HD-Standardkamera |
|
|
Pro-Vision |
DVR-918 |
HD-Unterputzkamera |
|
|
Pro-Vision |
ZD.323.1.4 |
PV-Kameras und Monitor |
|
|
Monitore |
ECCO |
EC7003-K |
ECCO Monitor |
|
Pro-Vision |
PM-1970er |
7" Standardmonitor |
|
|
Pro-Vision |
PM-1980er |
7"-Touchscreen-Quad |
|
|
Pro-Vision |
PM-1990er |
10,1-Zoll-Touchscreen-Quad |
|
|
Pro-Vision |
ZD-M-302 |
PV Monitor |
|
|
Multiplexer |
MUL.802 MUL.804 |
PV-Multiplexer |
|
|
Seitliche Kamera |
Pro-Vision |
CAM-313MS |
PV-Seitenkamera |
|
Pro-Vision |
DVR-920 |
HD-Seitenkamera |
|
|
DVR |
JOINLGO |
N / A |
JOINLGO Kamera, Display, DVR |
|
Pro-Vision |
PD-1902 |
8-Kanal, 1080p Solid State DVR, kann integriert werden |
Tipp
Verwenden Sie den folgenden detaillierten Workflow oder den Installationsanleitung (PDF).
Führen Sie den entsprechenden Workflow aus, um Ihren standardmäßigen Samsara Camera Connector zu installieren. Während der Installation beachten Sie bitte die folgenden Montageanforderungen:
-

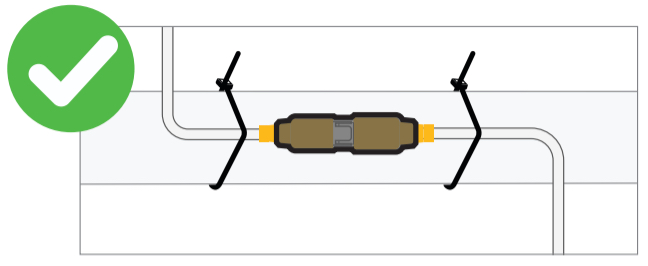

Befestigen Sie alle Videoverbindungen sicher am Fahrzeug.
-

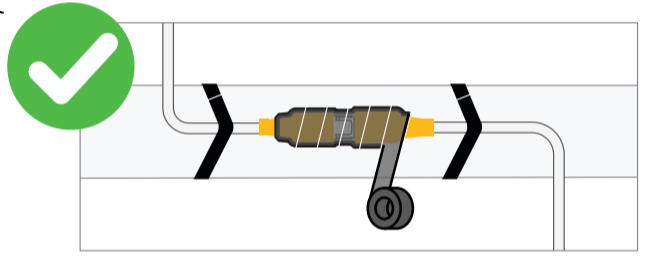

Sichern Sie alle Videostecker mit Schrumpfschlauch oder Isolierband.
-

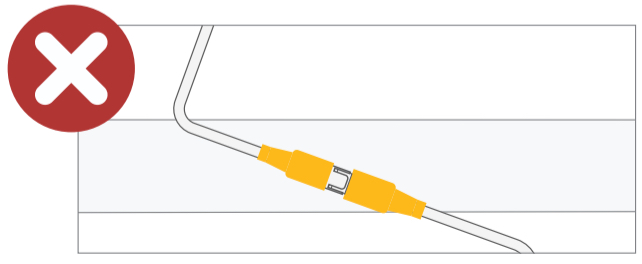

Das Versäumnis, die Anschlüsse zu sichern, kann zu schlechter Videoqualität führen.
|
|
|
|
|
|
|
|

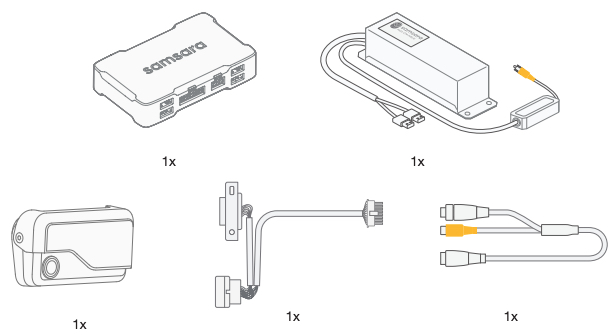

Um eine Drittanbieterkamera mit dem standardmäßigen Samsara Camera Connector zu verbinden, benötigen Sie die folgenden Materialien:
Führen Sie die folgenden Aufgaben aus, bevor Sie mit der Installation des standardmäßigen Samsara Camera Connector beginnen:
-
Überprüfen Sie, ob Ihre Drittanbieterkamera mit dem standardmäßigen Samsara Camera Connector kompatibel ist. Für kompatible Anforderungen siehe Anforderungen an Drittanbieterkameras.
-

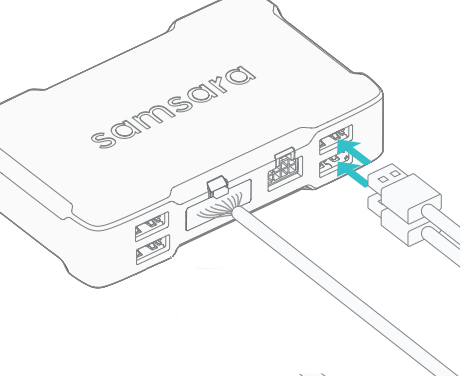

Verbinden Sie beide USB-Stecker des ACC-CM-ANLG mit zwei zusätzlichen USB-Anschlüssen am VG54-NA.
-
Schließen Sie den mitgelieferten Isolator an den gelben RCA-Stecker an, der vom ACC-CM-ANLG kommt.
-
Befestigen Sie VG54-NA und ACC-CM-ANLG sicher mit den mitgelieferten Befestigungselementen, Kabelbindern und Klebstoff. Der Einbauort und -stil variieren je nach Fahrzeug und abhängig vom verfügbaren Platz.
Anmerkung
Eine sichere Befestigung des VG ist erforderlich, damit die auf dem Beschleunigungsmesser basierende Erkennung von auffälligen Ereignissen funktioniert.
-

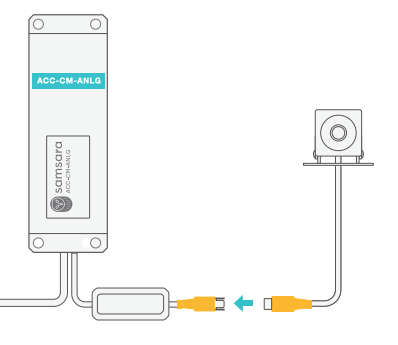

Wenn die Installation eine RCA-Verbindung verwendet, schließen Sie den Isolator direkt an das Drittanbieterkamerakabel an.
-

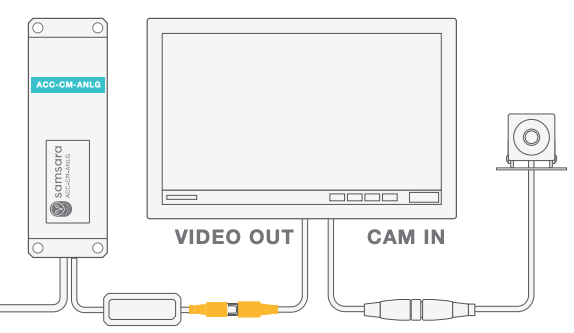

Wenn die Installation eine GX12-Verbindung verwendet oder einen Monitor in der Kabine hat, schließen Sie den Isolator an das mitgelieferte Y-Kabel, GX12-Verbindungen wie unten abgebildet an.
-

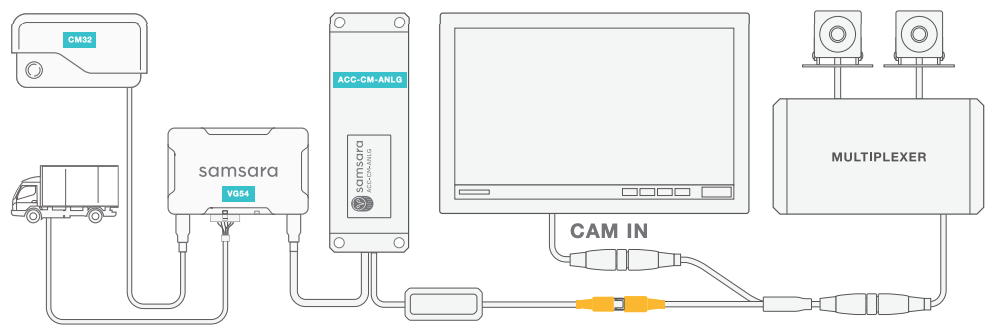

Wenn die Installation mehrere Kameras und einen Multiplexer umfasst, schließen Sie alle Kameras an den Multiplexer an und verbinden Sie dann den Isolator mit
Videoausgangam Multiplexer. -

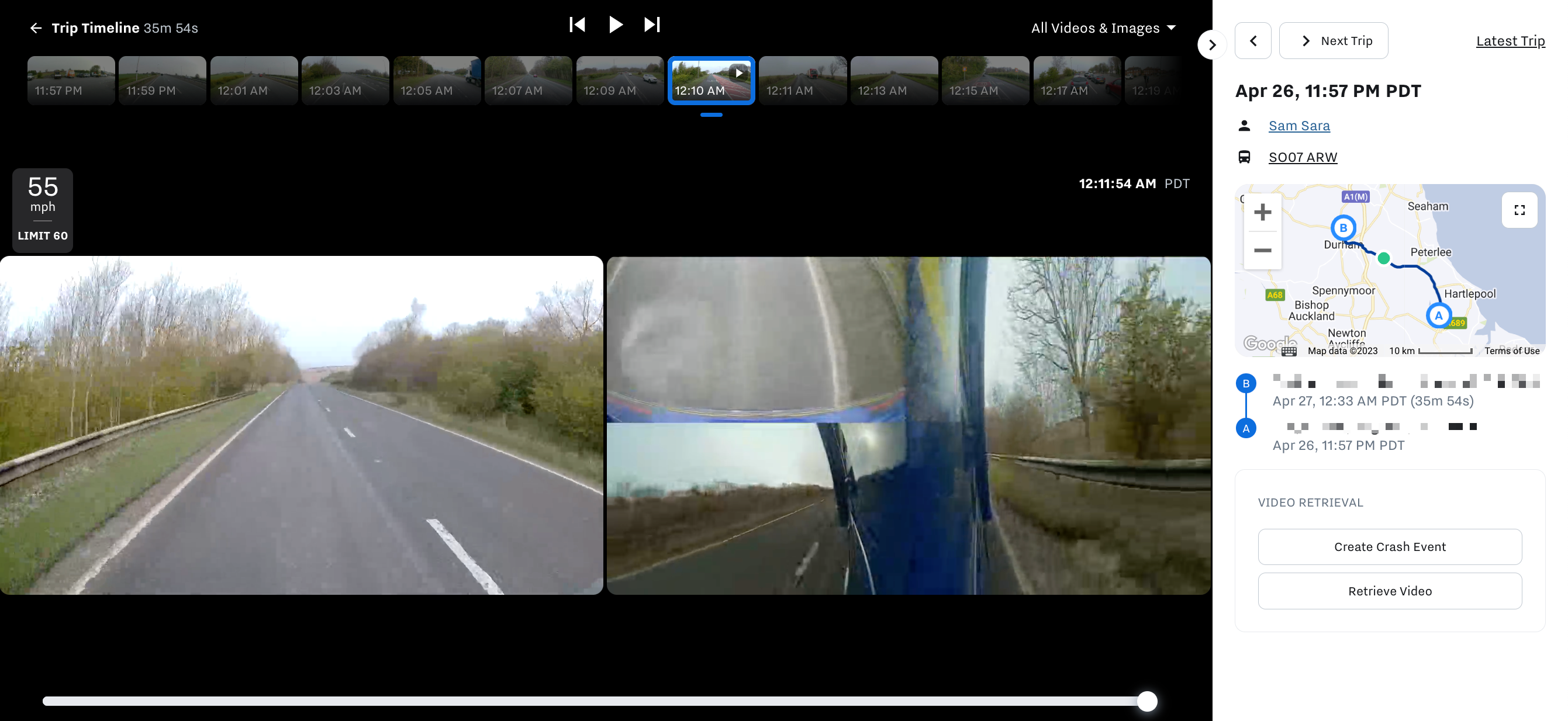

Überprüfen Sie die Konnektivität zwischen den Komponenten und dass das Samsara-Dashboard die Kamera erkennt.
Wenn die Kamera nach Überprüfung der Verbindungen "Kein Signal" meldet, kann dies auf ein Problem mit der Drittanbieterkamera hinweisen. Wenden Sie sich an Ihren Drittanbieterkamera-Anbieter, um Unterstützung zu erhalten.
-
Um die Camera Connector-Einrichtung abzuschließen, fahren Sie fort zu Funktionalität des Standard-Camera Connectors aktivieren.
